PASSENGER CAR,SEDAN
FROM IDENT NO. A 456129,F 539197 ALSO INSTALLED ON N
A 411067,A 418669,A 434248,A 437606,A 438142,A 438444,A 441817,A 442074, A 442076,A 444387,A 446081
F 456209,F 465655,F 488676,F 492086,F 497536,F 498653,F 506309,F 523900 F 523920,F 523947,F 537867
201.028 => 190 E 2.3
M: 102985
GM: 717412, 717413
GA: 722408

Schema

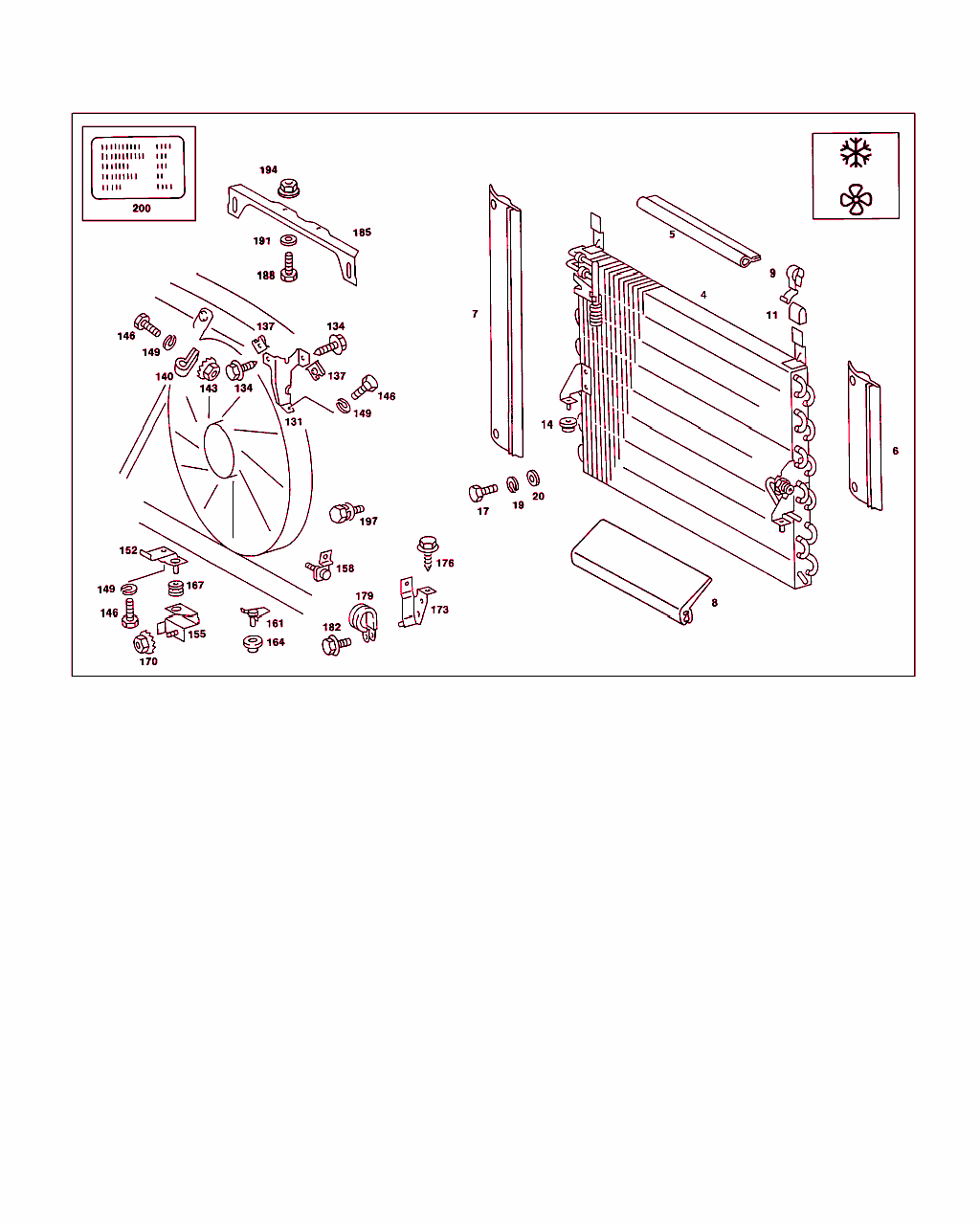

B83195000023.920901

[image]

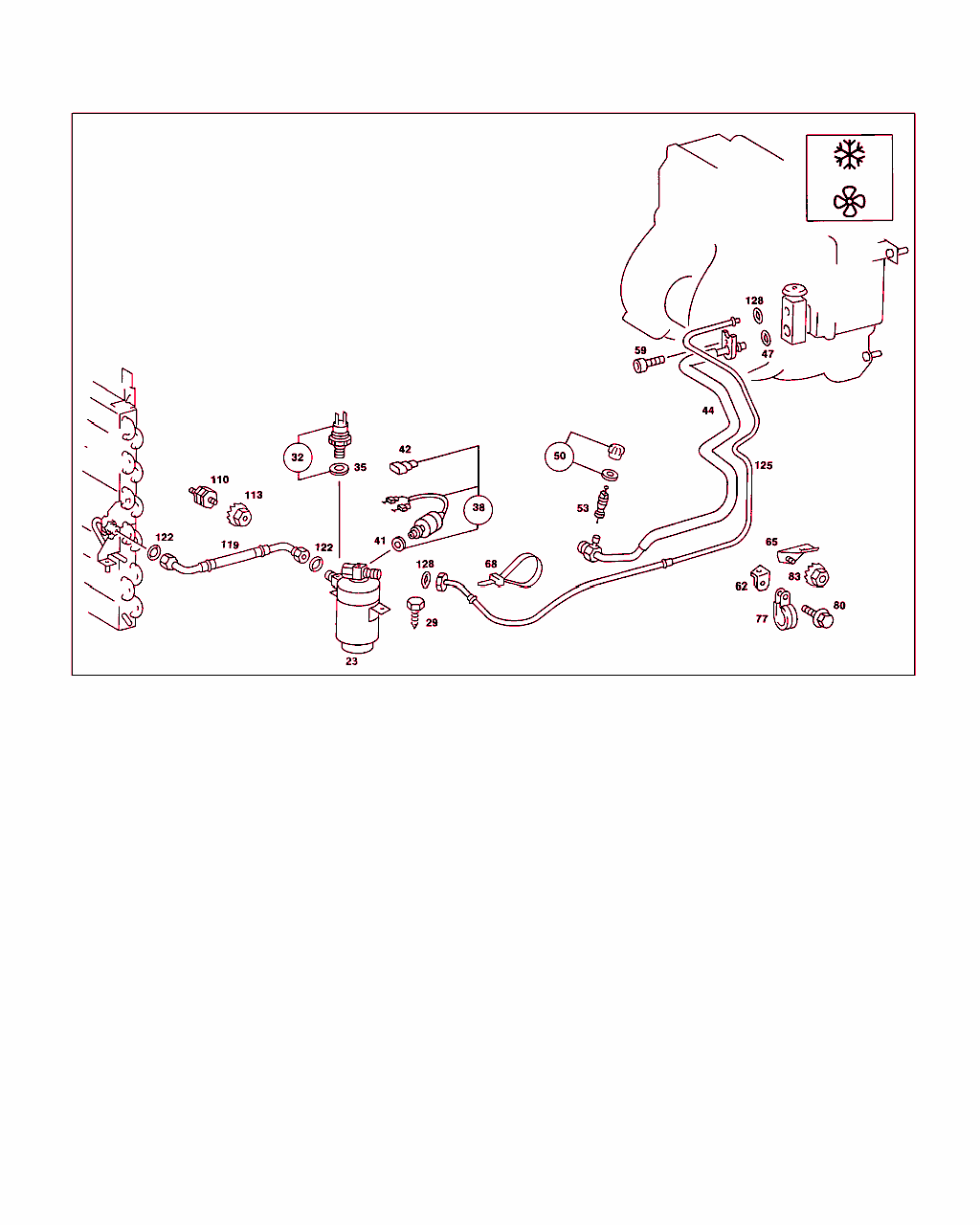

B83195000024.920313

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
4 A 201 830 18 70
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		001
4 A 201 830 28 70
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485831 EXCEPT FOR:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594604
 		001
9 A 126 835 00 34
クリップ
コンデンサ / 補強材およびフロント・クロス・メンバ 		002
11 A 126 835 00 93
スペーサ
コンデンサ / 補強材およびフロント・クロス・メンバ 		002
14 A 201 997 03 81
グロメット
コンデンサ / 補強材およびフロント・クロス・メンバ 		002
23 A 201 830 00 83
リザーバ

♦ 以下から選択できます A 201 830 01 83 		001
23 A 201 830 01 83
タンク

♦ 以下から選択できます A 201 830 00 83 		001
----- A 000 830 32 84
バルブ
(プレッシャ・リリーフ・バルブ)

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
29 N 007976 004205
鉄板ビス
フルード・リザーバ / ホイール・ハウス 		002
32 A 124 820 59 10
スイッチ

これに変更 A 124 821 36 51 		-
32 A 124 821 36 51
スイッチ

これに変更 A 124 820 83 10 		-
32 A 124 820 83 10
スイッチ
コンプレッサ 		001
35 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
35 A 140 997 11 45
シールリング
プッシュ・スイッチ / フルード・リザーバ、 エア・コンプレッサ用 		001
38 A 002 820 52 10
スイッチ

これに変更 A 004 820 07 10 		-
38 A 004 820 07 10
スイッチ

これに変更 A 004 820 68 10 		-
38 A 004 820 68 10
スイッチ
補助ブロワ 		001
41 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
41 A 140 997 11 45
シールリング
プッシュ・スイッチ / フルード・リザーバ、 補助ブロワ用 		001
42 A 000 546 06 45
保護キャップ
プッシュ・スイッチ / フルード・リザーバ、 補助ブロワ用 		002
44 A 201 830 24 15
ライン
エクスパンション・バルブからエア・コンプレッサまで 		001 L
44 A 201 830 27 15
ライン
エクスパンション・バルブからエア・コンプレッサまで 		001 R
47 A 123 997 09 40
シール・リング

これに変更 A 124 997 06 45 		-
47 A 124 997 06 45
シール・リング

これに変更 A 140 997 09 45 		-
47 A 140 997 09 45
丸形シール・リング
17X2 		001
----- A 115 997 15 40
シール・リング

これに変更 A 201 988 06 35 		-
50 A 201 988 06 35
キャップ 001
53 A 115 832 00 85
バルブ・インサート 001
59 N 000912 006097
ボルト

これに変更 N 000912 006066 		-
59 N 000912 006066
ボルト
バルブに取り付けるパイプ 		001
62 A 201 830 12 14
ホルダー
パイプ / ダンパ・ストラット・ レインフォース 		001 L
65 A 201 830 15 14
ホルダー
パイプ / ダンパ・ストラット・ レインフォース 		001 R
68 A 001 997 43 90
連結ピース
フルード・リザーバからエバポレータへ 		001 L
77 N 916016 019200
クランプ 001
80 N 914126 006001
ボルト

これに変更 N 910105 006002 		-
80 N 910105 006002
6角ボルト
パイプ / ダンパ・ストラット・ レインフォース 		002
83 N 913013 006000
ナット

これに変更 N 913019 006000 		-
83 N 913019 006000
ナット

これに変更 N 913012 006001 		-
83 N 913012 006001
ナット
パイプ / ダンパ・ストラット・ レインフォース 		001
----- A 201 830 01 15
ライン
コンプレッサからコンデンサへ

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
----- A 123 997 04 40
シール・リング

これに変更 A 124 997 05 45 		-
----- A 124 997 05 45
シール・リング

これに変更 A 140 997 08 45 		-
----- A 140 997 08 45
シールリング
7/8"

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
----- A 116 466 08 82
ラバー・リング

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
----- A 126 835 07 14
ホルダー

ﾌｯﾄﾉｰﾄ解説
[402]
NO LONGER AVAILABLE
[403]
NOT USED
 		-
----- N 914128 004200
鉄板ビス

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
----- A 153 995 01 20
クランプ

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
----- N 914126 006001
ボルト

これに変更 N 910105 006002 		-
----- N 910105 006002
6角ボルト

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
----- A 116 270 03 41
ホルダー

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
110 A 124 988 00 11
バッファ
サイド・メンバに取り付けるライン 		001
113 N 913013 006000
ナット

これに変更 N 913019 006000 		-
113 N 913019 006000
ナット

これに変更 N 913012 006001 		-
113 N 913012 006001
ナット
サイド・メンバに取り付けるライン 		002
----- N 914126 006002
ボルト

これに変更 N 910105 006023 		-
----- N 910105 006023
6角ボルト
サイド・メンバに取り付けるライン

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		-
119 A 201 830 32 15
ライン

これに変更 A 201 830 22 15

ﾌｯﾄﾉｰﾄ解説
[042]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO.
A 679292
F 967814
 		-
119 A 201 830 22 15
ライン
コンデンサからフルード・リザーバへ 		001
122 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
122 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
122 A 140 997 06 45
シールリング
コンデンサからフルード・リザーバへ
5/8" 		002
125 A 201 830 26 15
ライン
フルード・リザーバからエクスパンション・バルブへ 		001 L
125 A 201 830 28 15
ライン
フルード・リザーバからエクスパンション・バルブへ 		001 R
128 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
128 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
128 A 140 997 06 45
シールリング
5/8" 		002
131 A 201 835 04 14
ホルダー

これに変更 A 201 835 40 14 		-
131 A 201 835 37 14
ホルダー
左

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		001
131 A 201 835 36 14
ホルダー
右

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		001
134 N 914128 006200
鉄板ビス
クロス・メンバに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		004
137 A 000 994 50 45
クリップ
クロス・メンバに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		004
146 N 304017 005002
6角ボルト
クロス・メンバに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		003
149 N 912004 005105
ロック・ワッシャ
クロス・メンバに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		003
161 A 201 830 16 14
ホルダー
補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		001
164 A 201 997 03 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485830 ALSO INSTALLED IN:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594603
 		001
197 N 914001 005002
ワッシャ付きボルト
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485831 EXCEPT FOR:
A 485858,A 485862,A 485863,A 485871,A 485874,A 486411,A 488886.
F 594604
 		003
----- A 124 835 00 88
ステッカ

これに変更 A 124 835 01 88 		-
200 A 124 835 01 88
ラベル 001
----- A 201 835 04 88
ラベル
HINWEISSCHILD - "FCKW" 		001
