PASSENGER CAR,SEDAN
FROM IDENT NO. A 456129,F 539197 ALSO INSTALLED ON N
A 411067,A 418669,A 434248,A 437606,A 438142,A 438444,A 441817,A 442074, A 442076,A 444387,A 446081
F 456209,F 465655,F 488676,F 492086,F 497536,F 498653,F 506309,F 523900 F 523920,F 523947,F 537867
201.029 => 190 E 2.6 ,190 E 3.2 AMG
M: 103942, 103983
GM: 717432, 717435, 717450
GA: 722358, 722409

Schema

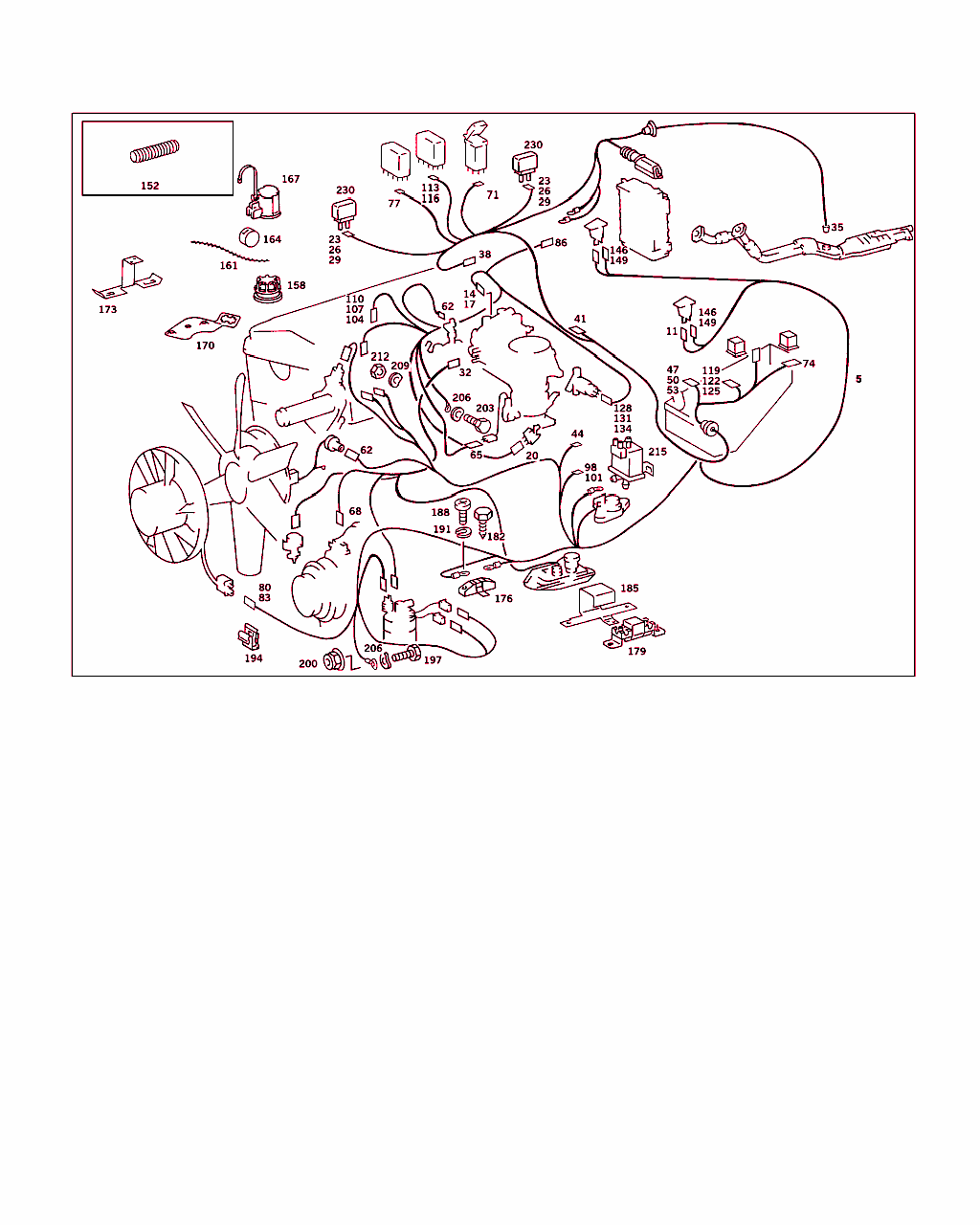

B54120000052.920402

[image]

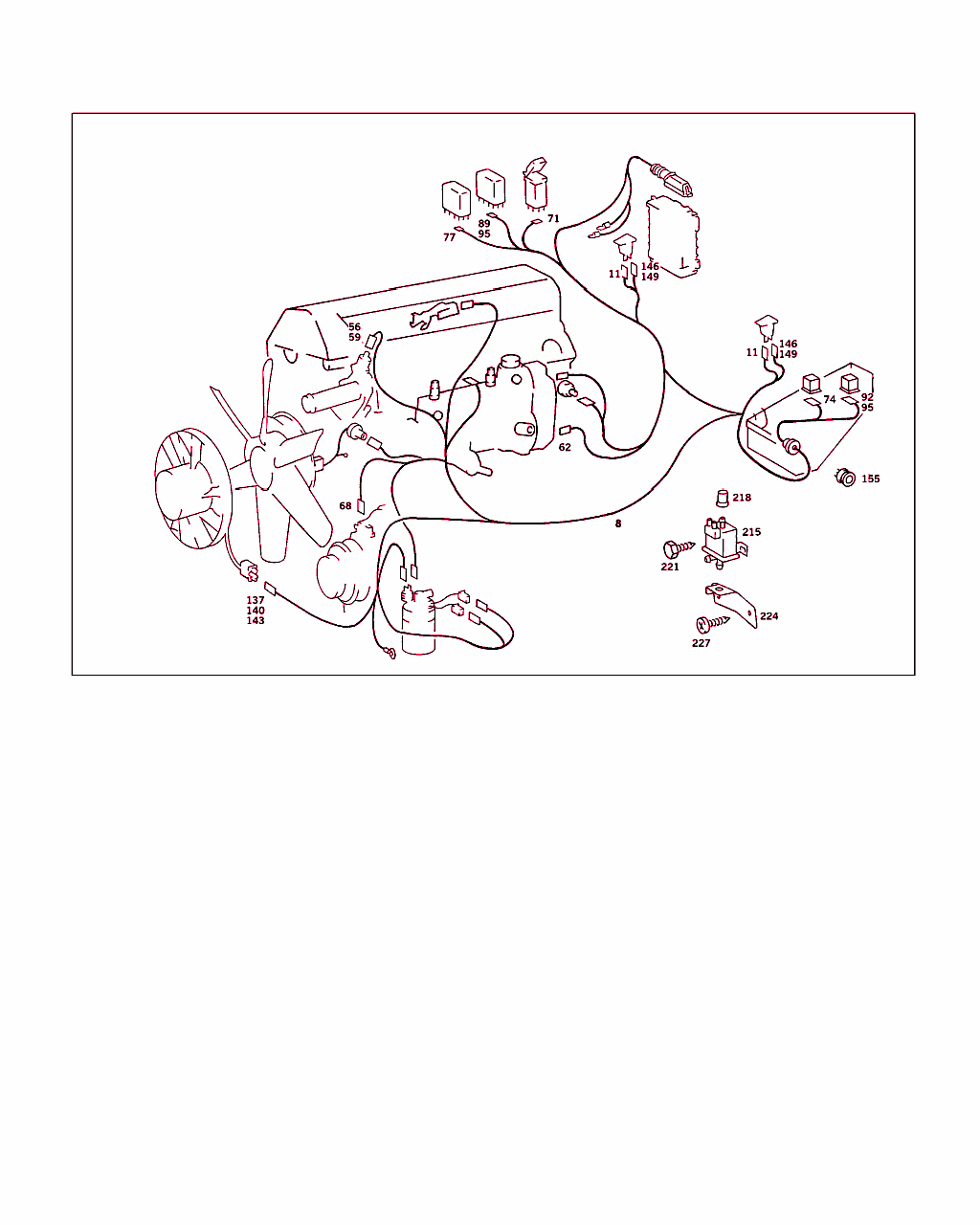

B54120000053.920402

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 201 540 21 32
電気ケーブル

これに変更 A 201 543 42 05
• +001 A 124 540 38 35

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485888
F 632010
 		- LM
5 A 201 543 42 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485889
F 632011
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 LM
5 A 201 543 05 06
電気ケーブル
ジャンクション付き

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001 LM
----- A 201 540 23 32
電気ケーブル

これに変更 A 201 543 44 05
• +001 A 124 540 38 35

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485888
F 632010
 		- LM
5 A 201 543 44 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485889
F 632011
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 LM
5 A 201 543 07 06
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001 LM
----- A 201 540 22 32
電気ケーブル

これに変更 A 201 543 43 05
• +001 A 124 540 38 35 		- LA
5 A 201 543 43 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485889
F 632011
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 LA
5 A 201 543 06 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
[067]
FOR USE WITHOUT ACCELERATION SKID CONTROL  (A S R)
[402]
NO LONGER AVAILABLE
 		001 LA
5 A 201 543 80 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[016]
NOT FOR SWEDEN,SWITZERLAND
[068]
ONLY FOR USE WITH ACCELERATION SKID CONTROL  (A S R)
 		001 LA
5 A 201 540 24 32
電気ケーブル

これに変更 A 201 543 45 05
• +001 A 124 540 38 35

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485888
F 632010
 		- LA
5 A 201 543 45 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485889
F 632011
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 LA
5 A 201 543 08 06
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001 LA
5 A 201 543 33 06
電気ケーブル
エンジン・ハーネス、エアコンおよび ASRの場合

ﾌｯﾄﾉｰﾄ解説
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: A 560556 , F 727907
 		001 LA
5 A 201 540 25 32
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 RM
5 A 201 543 09 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
[402]
NO LONGER AVAILABLE
 		001 RM
5 A 201 540 88 32
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485888
F 632010
 		001 RM
5 A 201 543 51 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485889
F 632011
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 RM
5 A 201 543 11 06
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001 RM
5 A 201 540 26 32
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 RA
5 A 201 543 10 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
[402]
NO LONGER AVAILABLE
 		001 RA
5 A 201 540 89 32
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485888
F 632010
 		001 RA
5 A 201 543 52 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485889
F 632011
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001 RA
5 A 201 543 12 06
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001 RA
----- A 201 540 98 34
ケーブル・ハーネス
（追加ケーブル・ハーネス）エアコン用、後装着の場合のみ 		001 L
11 A 014 545 01 28
ハウジング
ウインドウ・デフォッガ・ウォッシャ・ノズル 		001
14 A 124 540 13 81
ハウジング
エア・クリーナ・インテーク・パイプ

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001
17 A 124 545 00 80
シール・リング
TO 124 540 13 81

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001
20 A 012 545 07 28
クラッチ
マイクロ・スイッチ 		001
23 A 013 545 47 28
ハウジング
トリミング・コネクタ

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		002
26 A 022 545 88 28
カバー
TO 013 54 47 28

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		NB
29 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
35 A 012 545 86 28
ハウジング
O2 センサ・ヒータ、2 ピン 		001
38 A 016 545 02 28
ハウジング
オートマチック・トランスミッション・シフト・ ポイント・アップ 		001
41 A 201 545 38 28
ハウジング
エンジン・ケーブル・ハーネス・メイン・エレクトリック、8 ピン 		001
44 A 014 545 63 28
ハウジング
テスト・コネクタ 		001
47 A 201 545 35 28
ハウジング
メイン・エレクトリック 		001
50 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
53 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
62 A 011 545 85 28
電動クラッチ
温度センサ、温度スイッチ、インテーク・マニホールド・ヒータ、カットオフ・バルブ: 1 ピン 		001
65 A 011 545 71 28
ハウジング
ソレノイド・バルブ、2 ピン 		001 A
65 A 011 545 71 28
ハウジング
エレクトロ・ハイドロリック・アクチュエータ、 2 ピン 		001
65 A 011 545 71 28
ハウジング
アイドル・スピード・アジャスタ

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001
65 A 011 545 71 28
ハウジング
温度スイッチ、105 ℃ 		001
68 A 012 545 24 28
電動クラッチ
エア・フロー・センサ・プレート 		001
68 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
68 A 012 545 24 28
電動クラッチ
スロットル・バルブ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001
71 A 015 545 30 28
ハウジング
過電圧保護 		001
74 A 126 545 01 28
ハウジング
リレー、6 ピン 		NB
77 A 126 545 23 28
クラッチ
フューエル・ポンプ・リレー、12 ピン 		001
77 A 126 545 23 28
クラッチ
エア・コンプレッサ・コントロール・ユニット、12 ピン 		001
80 A 008 545 37 28
クラッチ
2 ピン、サブ・ファン 		002
80 A 008 545 37 28
クラッチ
タコメータ 		001
83 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		NB
86 A 013 545 40 28
ハウジング
スタータ・ハーネス・コネクタ 		001
86 A 013 545 40 28
ハウジング
温度スイッチ 		NB
86 A 013 545 40 28
ハウジング
クーラント温度 		001
86 A 013 545 40 28
ハウジング
スピード・センサ 		001
86 A 013 545 40 28
ハウジング
フューエル・ポンプ・カット・オフ、後付け車両および触媒装着車は適用外 		001 L
95 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
98 A 008 545 20 28
ロワハウジング
1 ピン 		001
101 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		NB
104 A 008 545 08 28
ハウジング
エア・ポンプ・マグネット・クラッチ 		002
104 A 008 545 08 28
ハウジング
テール・ランプ・ユニット・ケーブル・ハーネス・ コネクタ 		001 A
107 A 008 545 11 28
カバー

これに変更 A 000 545 79 03 		-
107 A 000 545 79 03
カバー
TO 008 545 08 28 		NB
110 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
113 A 012 545 84 28
コネクタ・ハウジング
エレクトロニック・ガス・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[068]
ONLY FOR USE WITH ACCELERATION SKID CONTROL  (A S R)
[069]
ｼｬｼﾅﾝﾊﾞNo.以降: A 560556 , F 727907
 		001
116 A 011 545 16 28
プラグ・ピン
TO 012 545 84 28 		002
119 A 011 545 10 28
コネクタ・ハウジング
コネクタ (ヘッドランプ・ケーブル・ハーネス) 		001
122 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		NB
125 A 011 545 12 28
プラグ・ピン
TO 011 545 10 28 		NB
128 A 116 540 01 81
クラッチ・ハウジング
コールド・スタート・バルブ、2 ピン 		001
131 A 002 545 19 26
コンタクト・スプリング

これに変更 A 003 545 02 26 		-
131 A 003 545 02 26
コンタクト・スプリング
TO 116 540 01 81 		002
131 A 002 545 19 26
コンタクト・スプリング

これに変更 A 003 545 02 26 		-
131 A 003 545 02 26
コンタクト・スプリング
TO 007 545 75 28/116 540 01 81 		NB
134 A 000 545 28 45
保護キャップ
TO 116 540 01 81 		001
134 A 000 545 30 45
保護キャップ
TO 116 540 01 81 		001
146 A 000 546 43 40
ソケット・スリーブ
フロント・ウインドウ・ウォッシャ・ノズル・ ヒータ 		004
146 A 000 546 43 40
ソケット・スリーブ
サブ・ファン・スイッチ 		002
149 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
158 A 014 545 70 28
トリミング・コネクタ
KE / ECOTRONIC

ﾌｯﾄﾉｰﾄ解説
[002]
FOR USE WITHOUT CATALYST
 		001
158 A 014 545 71 28
トリミング・プラグ
KE / ECOTRONIC

ﾌｯﾄﾉｰﾄ解説
[003]
ONLY FOR USE WITH CATALYST
 		001
158 A 015 545 07 28
トリミング・プラグ
EZL

ﾌｯﾄﾉｰﾄ解説
[002]
FOR USE WITHOUT CATALYST
 		001
158 A 015 545 08 28
トリミング・プラグ
EZL

ﾌｯﾄﾉｰﾄ解説
[003]
ONLY FOR USE WITH CATALYST
 		001
161 N 001367 000015
ワイヤ
トリミング・コネクタ
KE, 180 MM

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
[404]
ORDER BY THE METER
 		001
164 A 000 988 09 70
封印
トリミング・コネクタ
KE

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001
167 A 201 540 02 80
カバー
トリミング・コネクタ 		001
170 A 201 545 56 40
ホルダー
トリミング・コネクタ

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001
173 A 201 546 24 43
ホルダー 001
173 A 201 546 24 43
ホルダー
サイド・メンバ/ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[107]
ONLY USED WITH AIR CONDITIONER AND CRUISE CONTROL (TEMPOMAT)
 		001
176 A 000 158 25 45
抵抗
補助ファン

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485887
F 637529
 		001
----- A 000 158 35 45
レジスタ

これに変更 A 000 158 32 45 		-
179 A 000 158 32 45
抵抗
補助ファン

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485888
F 637530
 		001
182 N 914128 004303
鉄板ビス
レジスタ / ホイール・ハウス・パネル

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485887
F 637529
 		002
182 N 914128 004303
鉄板ビス
サイド・メンバに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485888
F 637530
[107]
ONLY USED WITH AIR CONDITIONER AND CRUISE CONTROL (TEMPOMAT)
 		002
182 N 007976 006203
鉄板ビス
レジスタ / ホイール・ハウス・パネル

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 485888
F 637530
 		002
188 N 007985 004123
ボルト
電気ケーブル / レジスタ 		002
191 N 912004 004102
ロック・ワッシャ
電気ケーブル / レジスタ 		002
194 A 002 988 48 78
クリップ
サブ・ファン・コネクタ / ヘッドランプ・ユニット 		001
197 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
197 N 304017 006016
6角ボルト
アース ・ケーブル / 左フロント・クロス・メンバ 		002
200 N 913013 006000
ナット

これに変更 N 913019 006000 		- L
200 N 913019 006000
ナット

これに変更 N 913012 006001 		- L
200 N 913012 006001
ナット
アース ・ケーブル / 左フロント・クロス・メンバ 		001 L
203 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
203 N 304017 006034
6角ボルト
アース ・ケーブル / インテーク・パイプ・ホルダ 		001
203 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
203 N 304017 006018
6角ボルト
ケーブル・ガイド / インテーク・マニホールド 		003
206 N 000137 006204
スプリングワッシャ
アース ・ケーブル / 左フロント・クロス・メンバ 		002
206 N 000137 006204
スプリングワッシャ
アース ・ケーブル / 左フロント・クロス・メンバ 		001
224 A 201 545 34 40
ホルダー
エレクトロ・スイッチオーバ・バルブ 		001 RA
227 N 007981 004325
鉄板ビス
エレクトロ・スイッチオーバ・バルブ 		001 RA
