PASSENGER CAR,SEDAN
FROM IDENT NO. A 456129,F 539197 ALSO INSTALLED ON N
A 411067,A 418669,A 434248,A 437606,A 438142,A 438444,A 441817,A 442074, A 442076,A 444387,A 446081
F 456209,F 465655,F 488676,F 492086,F 497536,F 498653,F 506309,F 523900 F 523920,F 523947,F 537867
201.029 => 190 E 2.6 ,190 E 3.2 AMG
M: 103942, 103983
GM: 717432, 717435, 717450
GA: 722358, 722409

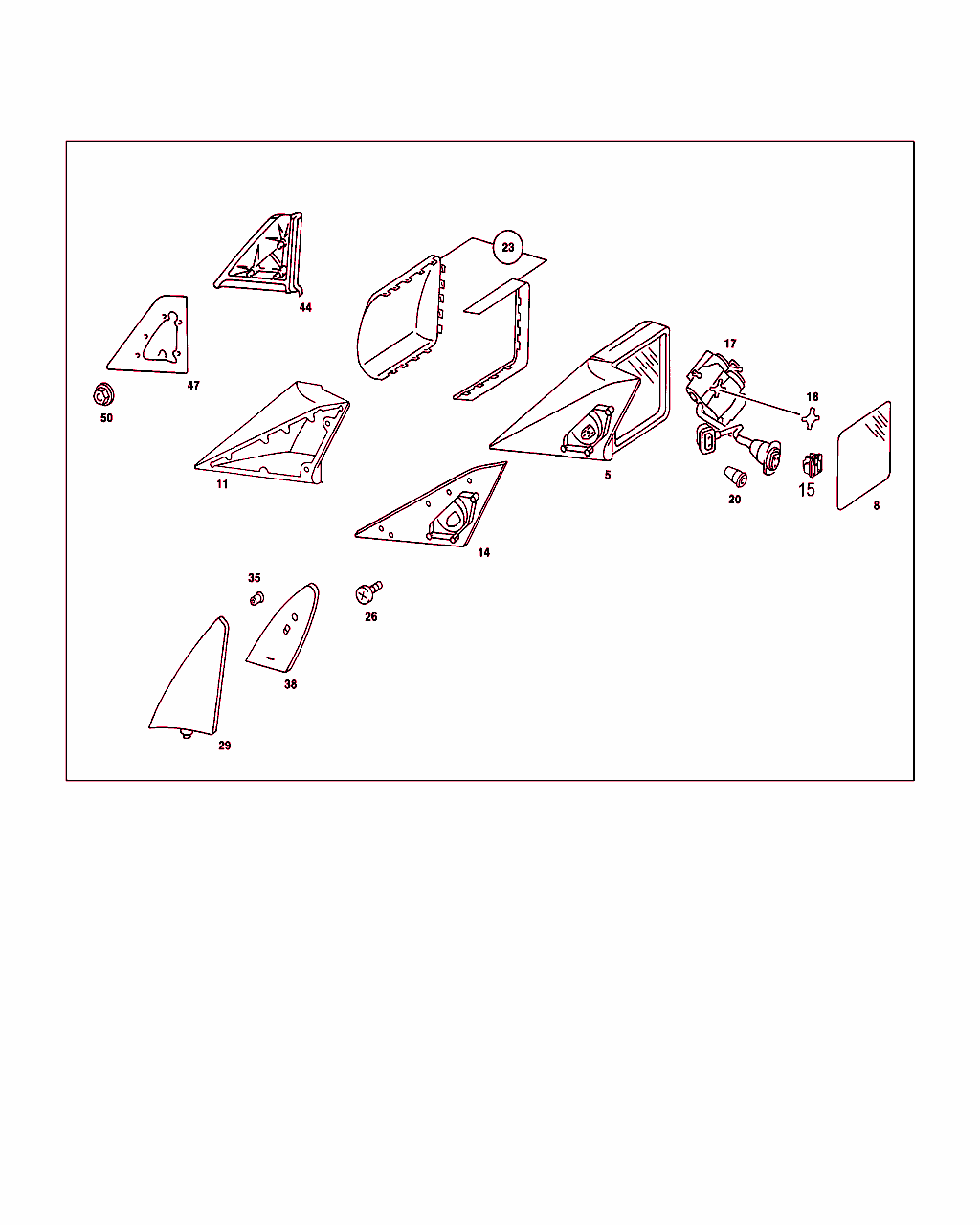

Schema

B72175000010.041124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 810 16 16
ドア・ミラー

これに変更 A 124 810 54 16
• +001 A 124 810 08 79

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 611777 EXCEPT FOR
A 604764,A 604776,A 605470,A 605479,A 605850,A 608776,A 608788,A 609284,A 609286,A 609289,A 609293,A 609295,A 609296,A 609302,
A 609306,A 609308,A 609309,A 609311,A 609318,A 609323,A 609330,A 609334,A 609351,A 609352,A 609360,A 609363,A 609393,A 609460,
A 609471,A 609500,A 609548,A 609566,A 609570,A 609575,A 609595,A 609602,A 609609,A 609677,A 609681,A 609768,A 609996,A 610198,
A 610205,A 610231,A 610236,A 610246,A 610256,A 610309,A 610388,A 610430,A 610707,A 610711,A 611028,A 611038,A 611043,A 611044,
A 611053,A 611063,A 611072,A 611094,A 611106,A 611111,A 611116,A 611121,A 611123,A 611129,A 611139,A 611144,A 611149,A 611166,
A 611170,A 611186,A 611207,A 611223,A 611257,A 611385,A 611406,A 611410,A 611414,A 611479,A 611500,A 611570,A 611601,A 611611,
A 611612,A 611613,A 611617,A 611626,A 611632.
ALSO INSTALLED ON
A 611779,A 611788,A 611799,A 611803,A 611805,A 611806,A 611810,A 611811,A 611819,A 611822,A 611835,A 611844,A 611848,A 611850,
A 611857,A 611862,A 611871,A 611876,A 611886,A 611890,A 611893,A 611898,A 611899,A 611902,A 611915,A 611923,A 611935,A 611936,
A 611942,A 611944,A 611947,A 611953,A 611960,A 611984,A 611994,A 612010,A 612020,A 612021,A 612026,A 612030,A 612038,A 612049,
A 612058,A 612067,A 612075,A 612083,A 612085,A 612092,A 612102,A 612107,A 612109,A 612114,A 612118,A 612129,A 612132,A 612153,
A 612189,A 612194,A 612198,A 612201,A 612228,A 612238,A 612242,A 612243,A 612258,A 612273,A 612295,A 612298,A 612306,A 612319,
A 612353,A 612358,A 612412,A 612704,A 612903.
F 815882
 		- L
5 A 124 810 54 16
ドア・ミラー/ブラケット
ハウジングなし、球面ミラー・ガラス、 ヒータ付き、電動調整式、右 		001 L
5 A 124 810 15 16
ドア・ミラー

これに変更 A 124 810 53 16
• +001 A 124 810 09 79

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 611777 EXCEPT FOR
A 604764,A 604776,A 605470,A 605479,A 605850,A 608776,A 608788,A 609284,A 609286,A 609289,A 609293,A 609295,A 609296,A 609302,
A 609306,A 609308,A 609309,A 609311,A 609318,A 609323,A 609330,A 609334,A 609351,A 609352,A 609360,A 609363,A 609393,A 609460,
A 609471,A 609500,A 609548,A 609566,A 609570,A 609575,A 609595,A 609602,A 609609,A 609677,A 609681,A 609768,A 609996,A 610198,
A 610205,A 610231,A 610236,A 610246,A 610256,A 610309,A 610388,A 610430,A 610707,A 610711,A 611028,A 611038,A 611043,A 611044,
A 611053,A 611063,A 611072,A 611094,A 611106,A 611111,A 611116,A 611121,A 611123,A 611129,A 611139,A 611144,A 611149,A 611166,
A 611170,A 611186,A 611207,A 611223,A 611257,A 611385,A 611406,A 611410,A 611414,A 611479,A 611500,A 611570,A 611601,A 611611,
A 611612,A 611613,A 611617,A 611626,A 611632.
ALSO INSTALLED ON
A 611779,A 611788,A 611799,A 611803,A 611805,A 611806,A 611810,A 611811,A 611819,A 611822,A 611835,A 611844,A 611848,A 611850,
A 611857,A 611862,A 611871,A 611876,A 611886,A 611890,A 611893,A 611898,A 611899,A 611902,A 611915,A 611923,A 611935,A 611936,
A 611942,A 611944,A 611947,A 611953,A 611960,A 611984,A 611994,A 612010,A 612020,A 612021,A 612026,A 612030,A 612038,A 612049,
A 612058,A 612067,A 612075,A 612083,A 612085,A 612092,A 612102,A 612107,A 612109,A 612114,A 612118,A 612129,A 612132,A 612153,
A 612189,A 612194,A 612198,A 612201,A 612228,A 612238,A 612242,A 612243,A 612258,A 612273,A 612295,A 612298,A 612306,A 612319,
A 612353,A 612358,A 612412,A 612704,A 612903.
F 815882
 		- R
5 A 124 810 53 16
ドア・ミラー/ブラケット
ハウジング非装備: 曲面ミラー・ガラス、 ヒータ装備、電動、左 		001 R
8 A 124 810 20 21
ミラー・ガラス/ブラケット
アーチ形およびヒータ付き電動、 右 		001 L
8 A 124 810 19 21
ミラー・ガラス/ブラケット
アーチ形およびヒータ付き、 電動、左 		001 R
11 A 124 811 04 61
キャップ
右 		001 L
11 A 124 811 03 61
キャップ
左 		001 R
14 A 124 811 04 98
ウェザ・ストリップ
ドア・ミラーをウインドウ・フレームに、右側 		001 L
14 A 124 811 03 98
ウェザ・ストリップ
ドア・ミラー / ウインドウ・フレーム、左 		001 R
15 A 201 811 00 88
スライド・シュー
ミラー調整 		001
----- A 124 820 16 42
モータ

これに変更 A 124 820 82 42 		- L
17 A 124 820 82 42
モータ/ブラケット
ミラー・ヒータ付き 右ドア・ミラー 		001 L
----- A 124 820 17 42
モータ

これに変更 A 124 820 81 42 		- R
17 A 124 820 81 42
モータ
ドア・ミラー、左、ミラー・ヒータ付き 		001 R
18 A 124 811 01 80
ドリブン・プレート 001
20 A 124 811 00 98
ウェザ・ストリップ
ミラー・ヒータ付き 右ドア・ミラー 		001
23 A 124 810 08 79
ハウジング
部品キット、右

ﾌｯﾄﾉｰﾄ解説
[950]
DARK GREY
 NO.7167
[951]
=================================================================================================I
COLOR NUMBERS                I   USED WITH OUTSIDE PAINTWORK                                     I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.7122                     I   CODE 122                                                        I
 NO.9147                     I   CODE 147                                                        I
 NO.7172                     I   CODE 172                                                        I
 NO.9199                     I   CODE 199                                                        I
 NO.6249                     I   CODE 249                                                        I
 NO.6254                     I   CODE 254                                                        I
 NO.6256                     I   CODE 256                                                        I
 NO.6261                     I   CODE 261                                                        I
 NO.5348                     I   CODE 348                                                        I
 NO.5355                     I   CODE 355                                                        I
 NO.8432                     I   CODE 432                                                        I
 NO.8441                     I   CODE 441                                                        I
 NO.8475                     I   CODE 475                                                        I
 NO.8481                     I   CODE 481                                                        I
 NO.8485                     I   CODE 485                                                        I
 NO.3512                     I   CODE 512                                                        I
 NO.3540                     I   CODE 540                                                        I
 NO.3568                     I   CODE 568                                                        I
 NO.3587                     I   CODE 587                                                        I
 NO.1623                     I   CODE 623                                                        I
 NO.1651                     I   CODE 651                                                        I
 NO.9702                     I   CODE 702                                                        I
 NO.9735                     I   CODE 735                                                        I
 NO.9744                     I   CODE 744                                                        I
 NO.7751                     I   CODE 751                                                        I
 NO.7752                     I   CODE 752                                                        I
 NO.6815                     I   CODE 815                                                        I
 NO.6888                     I   CODE 888                                                        I
 NO.5900                     I   CODE 900                                                        I
 NO.5904                     I   CODE 904                                                        I
 NO.5929                     I   CODE 929                                                        I
=================================================================================================I
 		- L
23 A 124 810 08 79
ハウジング
部品キット、右

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 611777 EXCEPT FOR
A 604764,A 604776,A 605470,A 605479,A 605850,A 608776,A 608788,A 609284,A 609286,A 609289,A 609293,A 609295,A 609296,A 609302,
A 609306,A 609308,A 609309,A 609311,A 609318,A 609323,A 609330,A 609334,A 609351,A 609352,A 609360,A 609363,A 609393,A 609460,
A 609471,A 609500,A 609548,A 609566,A 609570,A 609575,A 609595,A 609602,A 609609,A 609677,A 609681,A 609768,A 609996,A 610198,
A 610205,A 610231,A 610236,A 610246,A 610256,A 610309,A 610388,A 610430,A 610707,A 610711,A 611028,A 611038,A 611043,A 611044,
A 611053,A 611063,A 611072,A 611094,A 611106,A 611111,A 611116,A 611121,A 611123,A 611129,A 611139,A 611144,A 611149,A 611166,
A 611170,A 611186,A 611207,A 611223,A 611257,A 611385,A 611406,A 611410,A 611414,A 611479,A 611500,A 611570,A 611601,A 611611,
A 611612,A 611613,A 611617,A 611626,A 611632.
ALSO INSTALLED ON
A 611779,A 611788,A 611799,A 611803,A 611805,A 611806,A 611810,A 611811,A 611819,A 611822,A 611835,A 611844,A 611848,A 611850,
A 611857,A 611862,A 611871,A 611876,A 611886,A 611890,A 611893,A 611898,A 611899,A 611902,A 611915,A 611923,A 611935,A 611936,
A 611942,A 611944,A 611947,A 611953,A 611960,A 611984,A 611994,A 612010,A 612020,A 612021,A 612026,A 612030,A 612038,A 612049,
A 612058,A 612067,A 612075,A 612083,A 612085,A 612092,A 612102,A 612107,A 612109,A 612114,A 612118,A 612129,A 612132,A 612153,
A 612189,A 612194,A 612198,A 612201,A 612228,A 612238,A 612242,A 612243,A 612258,A 612273,A 612295,A 612298,A 612306,A 612319,
A 612353,A 612358,A 612412,A 612704,A 612903.
F 815882

ﾌｯﾄﾉｰﾄ解説
[950]
DARK GREY
 NO.7167
[951]
=================================================================================================I
COLOR NUMBERS                I   USED WITH OUTSIDE PAINTWORK                                     I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.7122                     I   CODE 122                                                        I
 NO.9147                     I   CODE 147                                                        I
 NO.7172                     I   CODE 172                                                        I
 NO.9199                     I   CODE 199                                                        I
 NO.6249                     I   CODE 249                                                        I
 NO.6254                     I   CODE 254                                                        I
 NO.6256                     I   CODE 256                                                        I
 NO.6261                     I   CODE 261                                                        I
 NO.5348                     I   CODE 348                                                        I
 NO.5355                     I   CODE 355                                                        I
 NO.8432                     I   CODE 432                                                        I
 NO.8441                     I   CODE 441                                                        I
 NO.8475                     I   CODE 475                                                        I
 NO.8481                     I   CODE 481                                                        I
 NO.8485                     I   CODE 485                                                        I
 NO.3512                     I   CODE 512                                                        I
 NO.3540                     I   CODE 540                                                        I
 NO.3568                     I   CODE 568                                                        I
 NO.3587                     I   CODE 587                                                        I
 NO.1623                     I   CODE 623                                                        I
 NO.1651                     I   CODE 651                                                        I
 NO.9702                     I   CODE 702                                                        I
 NO.9735                     I   CODE 735                                                        I
 NO.9744                     I   CODE 744                                                        I
 NO.7751                     I   CODE 751                                                        I
 NO.7752                     I   CODE 752                                                        I
 NO.6815                     I   CODE 815                                                        I
 NO.6888                     I   CODE 888                                                        I
 NO.5900                     I   CODE 900                                                        I
 NO.5904                     I   CODE 904                                                        I
 NO.5929                     I   CODE 929                                                        I
=================================================================================================I
 		001 L
23 A 124 810 08 79
ハウジング/ブラケット
部品キット、右 		001 L
23 A 124 810 09 79
ハウジング
部品キット、左

ﾌｯﾄﾉｰﾄ解説
[950]
DARK GREY
 NO.7167
[951]
=================================================================================================I
COLOR NUMBERS                I   USED WITH OUTSIDE PAINTWORK                                     I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.7122                     I   CODE 122                                                        I
 NO.9147                     I   CODE 147                                                        I
 NO.7172                     I   CODE 172                                                        I
 NO.9199                     I   CODE 199                                                        I
 NO.6249                     I   CODE 249                                                        I
 NO.6254                     I   CODE 254                                                        I
 NO.6256                     I   CODE 256                                                        I
 NO.6261                     I   CODE 261                                                        I
 NO.5348                     I   CODE 348                                                        I
 NO.5355                     I   CODE 355                                                        I
 NO.8432                     I   CODE 432                                                        I
 NO.8441                     I   CODE 441                                                        I
 NO.8475                     I   CODE 475                                                        I
 NO.8481                     I   CODE 481                                                        I
 NO.8485                     I   CODE 485                                                        I
 NO.3512                     I   CODE 512                                                        I
 NO.3540                     I   CODE 540                                                        I
 NO.3568                     I   CODE 568                                                        I
 NO.3587                     I   CODE 587                                                        I
 NO.1623                     I   CODE 623                                                        I
 NO.1651                     I   CODE 651                                                        I
 NO.9702                     I   CODE 702                                                        I
 NO.9735                     I   CODE 735                                                        I
 NO.9744                     I   CODE 744                                                        I
 NO.7751                     I   CODE 751                                                        I
 NO.7752                     I   CODE 752                                                        I
 NO.6815                     I   CODE 815                                                        I
 NO.6888                     I   CODE 888                                                        I
 NO.5900                     I   CODE 900                                                        I
 NO.5904                     I   CODE 904                                                        I
 NO.5929                     I   CODE 929                                                        I
=================================================================================================I
 		- R
23 A 124 810 09 79
ハウジング
部品キット、左

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 611777 EXCEPT FOR
A 604764,A 604776,A 605470,A 605479,A 605850,A 608776,A 608788,A 609284,A 609286,A 609289,A 609293,A 609295,A 609296,A 609302,
A 609306,A 609308,A 609309,A 609311,A 609318,A 609323,A 609330,A 609334,A 609351,A 609352,A 609360,A 609363,A 609393,A 609460,
A 609471,A 609500,A 609548,A 609566,A 609570,A 609575,A 609595,A 609602,A 609609,A 609677,A 609681,A 609768,A 609996,A 610198,
A 610205,A 610231,A 610236,A 610246,A 610256,A 610309,A 610388,A 610430,A 610707,A 610711,A 611028,A 611038,A 611043,A 611044,
A 611053,A 611063,A 611072,A 611094,A 611106,A 611111,A 611116,A 611121,A 611123,A 611129,A 611139,A 611144,A 611149,A 611166,
A 611170,A 611186,A 611207,A 611223,A 611257,A 611385,A 611406,A 611410,A 611414,A 611479,A 611500,A 611570,A 611601,A 611611,
A 611612,A 611613,A 611617,A 611626,A 611632.
ALSO INSTALLED ON
A 611779,A 611788,A 611799,A 611803,A 611805,A 611806,A 611810,A 611811,A 611819,A 611822,A 611835,A 611844,A 611848,A 611850,
A 611857,A 611862,A 611871,A 611876,A 611886,A 611890,A 611893,A 611898,A 611899,A 611902,A 611915,A 611923,A 611935,A 611936,
A 611942,A 611944,A 611947,A 611953,A 611960,A 611984,A 611994,A 612010,A 612020,A 612021,A 612026,A 612030,A 612038,A 612049,
A 612058,A 612067,A 612075,A 612083,A 612085,A 612092,A 612102,A 612107,A 612109,A 612114,A 612118,A 612129,A 612132,A 612153,
A 612189,A 612194,A 612198,A 612201,A 612228,A 612238,A 612242,A 612243,A 612258,A 612273,A 612295,A 612298,A 612306,A 612319,
A 612353,A 612358,A 612412,A 612704,A 612903.
F 815882

ﾌｯﾄﾉｰﾄ解説
[950]
DARK GREY
 NO.7167
[951]
=================================================================================================I
COLOR NUMBERS                I   USED WITH OUTSIDE PAINTWORK                                     I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.7122                     I   CODE 122                                                        I
 NO.9147                     I   CODE 147                                                        I
 NO.7172                     I   CODE 172                                                        I
 NO.9199                     I   CODE 199                                                        I
 NO.6249                     I   CODE 249                                                        I
 NO.6254                     I   CODE 254                                                        I
 NO.6256                     I   CODE 256                                                        I
 NO.6261                     I   CODE 261                                                        I
 NO.5348                     I   CODE 348                                                        I
 NO.5355                     I   CODE 355                                                        I
 NO.8432                     I   CODE 432                                                        I
 NO.8441                     I   CODE 441                                                        I
 NO.8475                     I   CODE 475                                                        I
 NO.8481                     I   CODE 481                                                        I
 NO.8485                     I   CODE 485                                                        I
 NO.3512                     I   CODE 512                                                        I
 NO.3540                     I   CODE 540                                                        I
 NO.3568                     I   CODE 568                                                        I
 NO.3587                     I   CODE 587                                                        I
 NO.1623                     I   CODE 623                                                        I
 NO.1651                     I   CODE 651                                                        I
 NO.9702                     I   CODE 702                                                        I
 NO.9735                     I   CODE 735                                                        I
 NO.9744                     I   CODE 744                                                        I
 NO.7751                     I   CODE 751                                                        I
 NO.7752                     I   CODE 752                                                        I
 NO.6815                     I   CODE 815                                                        I
 NO.6888                     I   CODE 888                                                        I
 NO.5900                     I   CODE 900                                                        I
 NO.5904                     I   CODE 904                                                        I
 NO.5929                     I   CODE 929                                                        I
=================================================================================================I
 		001 R
23 A 124 810 09 79
ハウジング
部品キット、左

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 611778 ALSO INSTALLED ON
A 604764,A 604776,A 605470,A 605479,A 605850,A 608776,A 608788,A 609284,A 609286,A 609289,A 609293,A 609295,A 609296,A 609302,
A 609306,A 609308,A 609309,A 609311,A 609318,A 609323,A 609330,A 609334,A 609351,A 609352,A 609360,A 609363,A 609393,A 609460,
A 609471,A 609500,A 609548,A 609566,A 609570,A 609575,A 609595,A 609602,A 609609,A 609677,A 609681,A 609768,A 609996,A 610198,
A 610205,A 610231,A 610236,A 610246,A 610256,A 610309,A 610388,A 610430,A 610707,A 610711,A 611028,A 611038,A 611043,A 611044,
A 611053,A 611063,A 611072,A 611094,A 611106,A 611111,A 611116,A 611121,A 611123,A 611129,A 611139,A 611144,A 611149,A 611166,
A 611170,A 611186,A 611207,A 611223,A 611257,A 611385,A 611406,A 611410,A 611414,A 611479,A 611500,A 611570,A 611601,A 611611,
A 611612,A 611613,A 611617,A 611626,A 611632.
EXCEPT FOR
A 611779,A 611788,A 611799,A 611803,A 611805,A 611806,A 611810,A 611811,A 611819,A 611822,A 611835,A 611844,A 611848,A 611850,
A 611857,A 611862,A 611871,A 611876,A 611886,A 611890,A 611893,A 611898,A 611899,A 611902,A 611915,A 611923,A 611935,A 611936,
A 611942,A 611944,A 611947,A 611953,A 611960,A 611984,A 611994,A 612010,A 612020,A 612021,A 612026,A 612030,A 612038,A 612049,
A 612058,A 612067,A 612075,A 612083,A 612085,A 612092,A 612102,A 612107,A 612109,A 612114,A 612118,A 612129,A 612132,A 612153,
A 612189,A 612194,A 612198,A 612201,A 612228,A 612238,A 612242,A 612243,A 612258,A 612273,A 612295,A 612298,A 612306,A 612319,
A 612353,A 612358,A 612412,A 612704,A 612903.
F 815883

ﾌｯﾄﾉｰﾄ解説
[951]
=================================================================================================I
COLOR NUMBERS                I   USED WITH OUTSIDE PAINTWORK                                     I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.7122                     I   CODE 122                                                        I
 NO.9147                     I   CODE 147                                                        I
 NO.7172                     I   CODE 172                                                        I
 NO.9199                     I   CODE 199                                                        I
 NO.6249                     I   CODE 249                                                        I
 NO.6254                     I   CODE 254                                                        I
 NO.6256                     I   CODE 256                                                        I
 NO.6261                     I   CODE 261                                                        I
 NO.5348                     I   CODE 348                                                        I
 NO.5355                     I   CODE 355                                                        I
 NO.8432                     I   CODE 432                                                        I
 NO.8441                     I   CODE 441                                                        I
 NO.8475                     I   CODE 475                                                        I
 NO.8481                     I   CODE 481                                                        I
 NO.8485                     I   CODE 485                                                        I
 NO.3512                     I   CODE 512                                                        I
 NO.3540                     I   CODE 540                                                        I
 NO.3568                     I   CODE 568                                                        I
 NO.3587                     I   CODE 587                                                        I
 NO.1623                     I   CODE 623                                                        I
 NO.1651                     I   CODE 651                                                        I
 NO.9702                     I   CODE 702                                                        I
 NO.9735                     I   CODE 735                                                        I
 NO.9744                     I   CODE 744                                                        I
 NO.7751                     I   CODE 751                                                        I
 NO.7752                     I   CODE 752                                                        I
 NO.6815                     I   CODE 815                                                        I
 NO.6888                     I   CODE 888                                                        I
 NO.5900                     I   CODE 900                                                        I
 NO.5904                     I   CODE 904                                                        I
 NO.5929                     I   CODE 929                                                        I
=================================================================================================I
 		001 R
26 A 123 990 00 21
ボルト 003
29 A 201 725 05 11
プレート
左内側、ホールなし 		001 R
29 A 201 725 06 11
カバー・プレート
右内側、ホールなし 		001 L
35 A 201 997 22 81
グロメット
運転席ドア・カバー・プレート内側 		001
38 A 201 725 03 98
ウェザ・ストリップ 001
44 A 201 720 07 11
プレート
左外側 		001 R
44 A 201 720 08 11
カバー・プレート
右外側 		001 L
47 A 201 725 01 98
ウェザ・ストリップ 001
50 N 913017 004000
ナット 003
