PASSENGER CAR,SEDAN
201.035 => 190 E 2.5-16
M: 102990
GM: 717404
GA: 722417

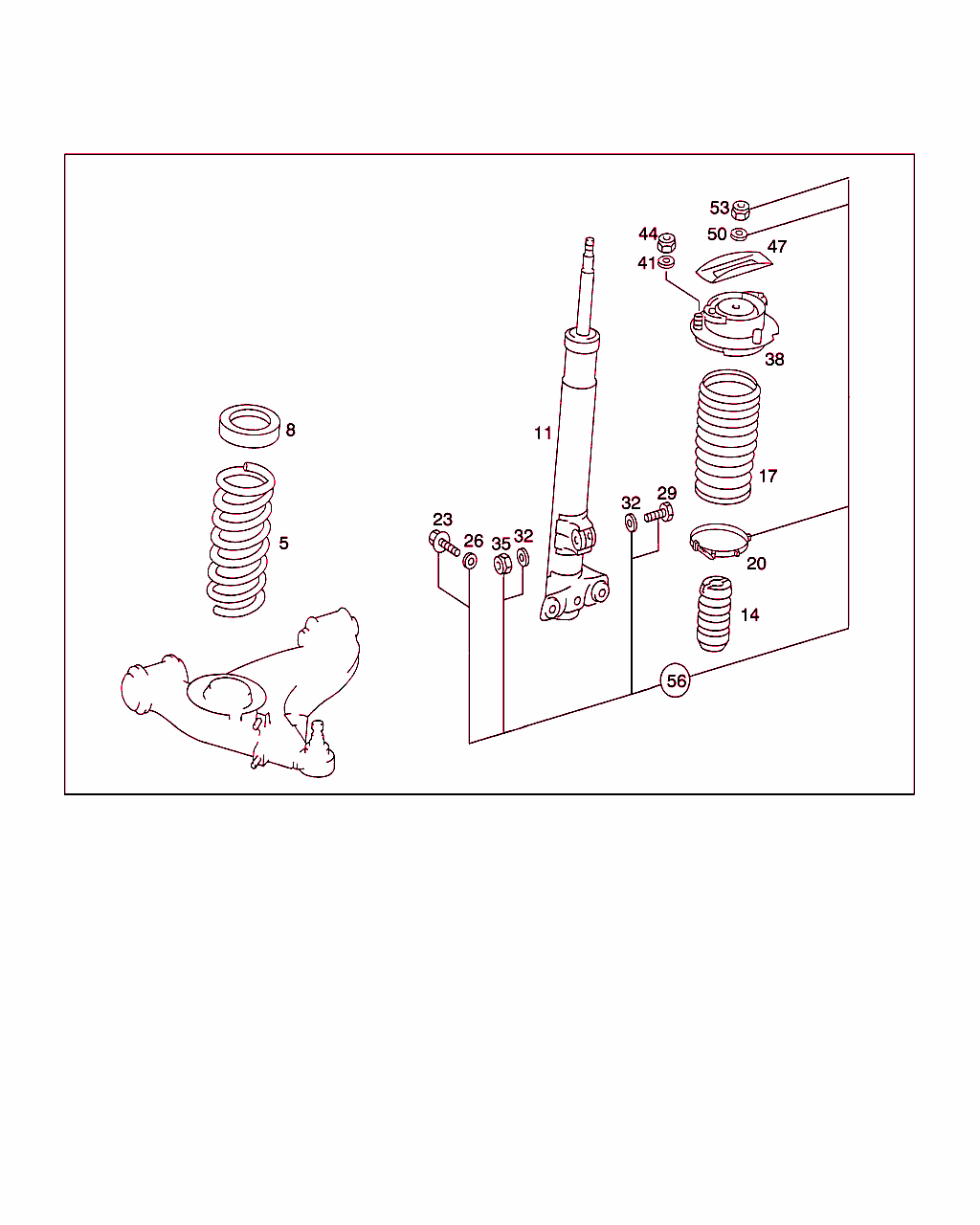

Schema

B32030000002.040427

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 321 28 04
フロント・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[002]
TO ASCERTAIN THE REAR SPRINGS,PLEASE ADD UP IN THE CHART BELOW THE NUMBERS OF POINTS OF THE RESPECTIVE MODEL AND
OF THE SPECIAL VERSIONS INSTALLED
==============================================================================================================================
   MODEL         POINTS                 CODE            SPECIAL EQUIPMENT                 POINTS
  201.035             33                 581,582        AIR CONDITIONER                   7
                                         228            ADDITIONAL HEATER                 4
                                         411,412        SLIDING ROOF                      2
                                         420            AUTOMATIC TRANSMISSION            2
                                         221,222        ELECTICALLY ADJUSTED FRONT SAET   1
                                         442,291        AIR BAG                           1
                                         481            UNDERSHIELD (STEEL PLATE)         1
                                         600            HEADLAMP WIPER/WASHER             1
==============================================================================================================================
                                       CHART OF FRONT SPRING RUBBER PADS
==============================================================================================================================
 TOTAL OF POINTS                       FRONT SPRING                   PAD                       PAD
 STANDARD SPRING                                                FRONT SPRING BLUE          FRONT SPRING RED
  SUSPENSION
        -33                           201 321 28 04               201 321 10 84             201 321 11 84
      34-38                           201 321 28 04               201 321 11 84             201 321 12 84
      39-44                           201 321 29 04               201 321 09 84             201 321 10 84
                                                                                                                             .
      45-50                           201 321 29 04               201 321 10 84             201 321 11 84
      51-                             201 321 29 04               201 321 11 84             201 321 12 84
                                                                                                                             .
==============================================================================================================================
 		002
5 A 201 321 29 04
フロント・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[002]
TO ASCERTAIN THE REAR SPRINGS,PLEASE ADD UP IN THE CHART BELOW THE NUMBERS OF POINTS OF THE RESPECTIVE MODEL AND
OF THE SPECIAL VERSIONS INSTALLED
==============================================================================================================================
   MODEL         POINTS                 CODE            SPECIAL EQUIPMENT                 POINTS
  201.035             33                 581,582        AIR CONDITIONER                   7
                                         228            ADDITIONAL HEATER                 4
                                         411,412        SLIDING ROOF                      2
                                         420            AUTOMATIC TRANSMISSION            2
                                         221,222        ELECTICALLY ADJUSTED FRONT SAET   1
                                         442,291        AIR BAG                           1
                                         481            UNDERSHIELD (STEEL PLATE)         1
                                         600            HEADLAMP WIPER/WASHER             1
==============================================================================================================================
                                       CHART OF FRONT SPRING RUBBER PADS
==============================================================================================================================
 TOTAL OF POINTS                       FRONT SPRING                   PAD                       PAD
 STANDARD SPRING                                                FRONT SPRING BLUE          FRONT SPRING RED
  SUSPENSION
        -33                           201 321 28 04               201 321 10 84             201 321 11 84
      34-38                           201 321 28 04               201 321 11 84             201 321 12 84
      39-44                           201 321 29 04               201 321 09 84             201 321 10 84
                                                                                                                             .
      45-50                           201 321 29 04               201 321 10 84             201 321 11 84
      51-                             201 321 29 04               201 321 11 84             201 321 12 84
                                                                                                                             .
==============================================================================================================================
 		002
8 A 201 321 09 84
シム
必要に応じて、突起数、
1 (8 MM) 		002
8 A 201 321 10 84
シム
必要に応じて、突起数、
2 (13 MM) 		002
8 A 201 321 11 84
シム
必要に応じて、突起数、
3 (18 MM) 		002
8 A 201 321 12 84
シム
必要に応じて、突起数、
4 (23 MM) 		002
----- A 201 321 01 36
サポート

ﾌｯﾄﾉｰﾄ解説
[041]
ONLY FOR GREAT BRITAIN AND SCANDINAVIA
 		002
----- A 201 320 13 30
ダンパ・ストラット

これに変更 A 201 320 39 30

ﾌｯﾄﾉｰﾄ解説
[020]
EXHAUST STOCK OF OLD PARTS NUMBER FIRST UP TO CHASSIS  A 560556,F 727907
 		-
----- A 201 320 39 30
ダンパ・ストラット

これに変更 A 201 320 44 30 		-
11 A 201 320 44 30
ダンパ・ストラット

これに変更 A 201 320 34 30
• +002 A 124 990 00 99 		-
11 A 201 320 34 30
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[080]
FASTENING PARTS NOT PART OF DELIVERY SPEC., PLEASE ORDER       SEPARATELY
 		002
14 A 129 323 03 44
ラバー・バッファ
ストップ・バッファ 		002
17 A 129 323 00 92
ブーツ

これに変更 A 124 323 01 92 		-
17 A 124 323 01 92
ブーツ 002
20 A 201 323 62 40
リテーニング・バンド 002
23 N 914125 012426
ボルト
ダンパ・ストラットをステアリング・ナックルに、下部 		004
26 A 201 990 15 40
ウインドウ
ダンパ・ストラットをステアリング・ナックルに、下部 		004
29 N 000961 012210
ボルト
ダンパ・ストラットをステアリング・ナックルに、上部 		002
32 A 201 990 15 40
ウインドウ
ダンパ・ストラットをステアリング・ナックルに、上部 		004
35 N 913004 012015
ナット
ダンパ・ストラットをステアリング・ナックルに、上部 		002
38 A 201 320 07 44
ラバー・ブッシュ

これに変更 A 201 320 24 44 		-
38 A 201 320 24 44
ラバー・バッファ
フロント・ショック・アブソーバ / フレーム 		002
41 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
41 N 000125 008443
ウインドウ
ラバー・ブッシュ / フレーム 		006
44 N 913004 008004
ナット

これに変更 N 913004 008001 		-
44 N 913004 008001
ナット
ラバー・ブッシュ / フレーム

これに変更 N 910113 008003 		006
44 N 910113 008003
ヘキサゴン・ナット
ラバー・ブッシュ / フレーム 		006
47 A 201 323 01 32
ストッパ
（リバウンド・ストッパ） 		002
50 N 000433 015005
ウインドウ
ショック・アブソーバ / フレーム 		002
53 N 913004 014002
ナット

これに変更 N 910113 014001 		-
53 N 910113 014001
ヘキサゴン・ナット
ショック・アブソーバ / フレーム 		002
56 A 124 320 00 56
リペア・キット

これに変更 A 124 990 00 99 		-
56 A 124 990 00 99
TS 固定部品
E ダンパ・ストラット固定部、フロント 		002
