乗用車セダン、モデル・イヤー 85 年 識別 No.F 141632 以前、例外は F 111755、F 124406、F 125761、F 126293、F 133174、F 133542、F 134598、F 137164乗用車セダン、モデル・イヤー 86 年 識別 No.F 141633 以降および F 111755、F 124406、F 125761、F 126293、F 133174、F 133542、F 134598、F 137164 識別 No.F 261491 以前、例外は F 210655、F 259844、F 260447乗用車セダン、モデル・イヤー 87 年 識別 No.F 261492 以降および F 210655、F 259844、F 260447 識別 No. F 399296 以前乗用車セダン、モデル・イヤー 88 年 識別 No. F 399297 以降 識別 No. F 539210 以前
201.024 => 190 E JAPAN
M: 102962
GM: 717411
GA: 722400
LG: 765903

Schema

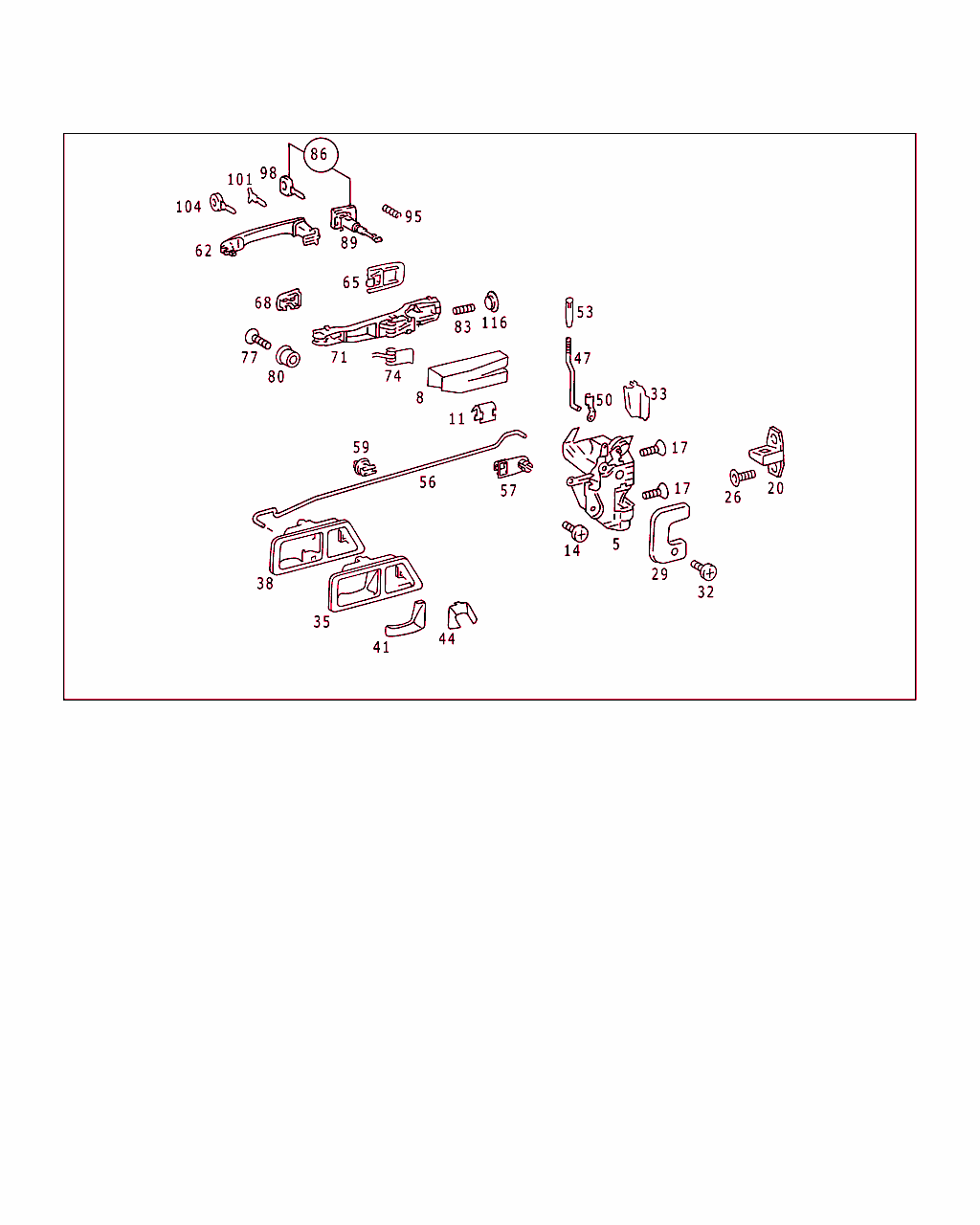

B72030000085.000706

[image]

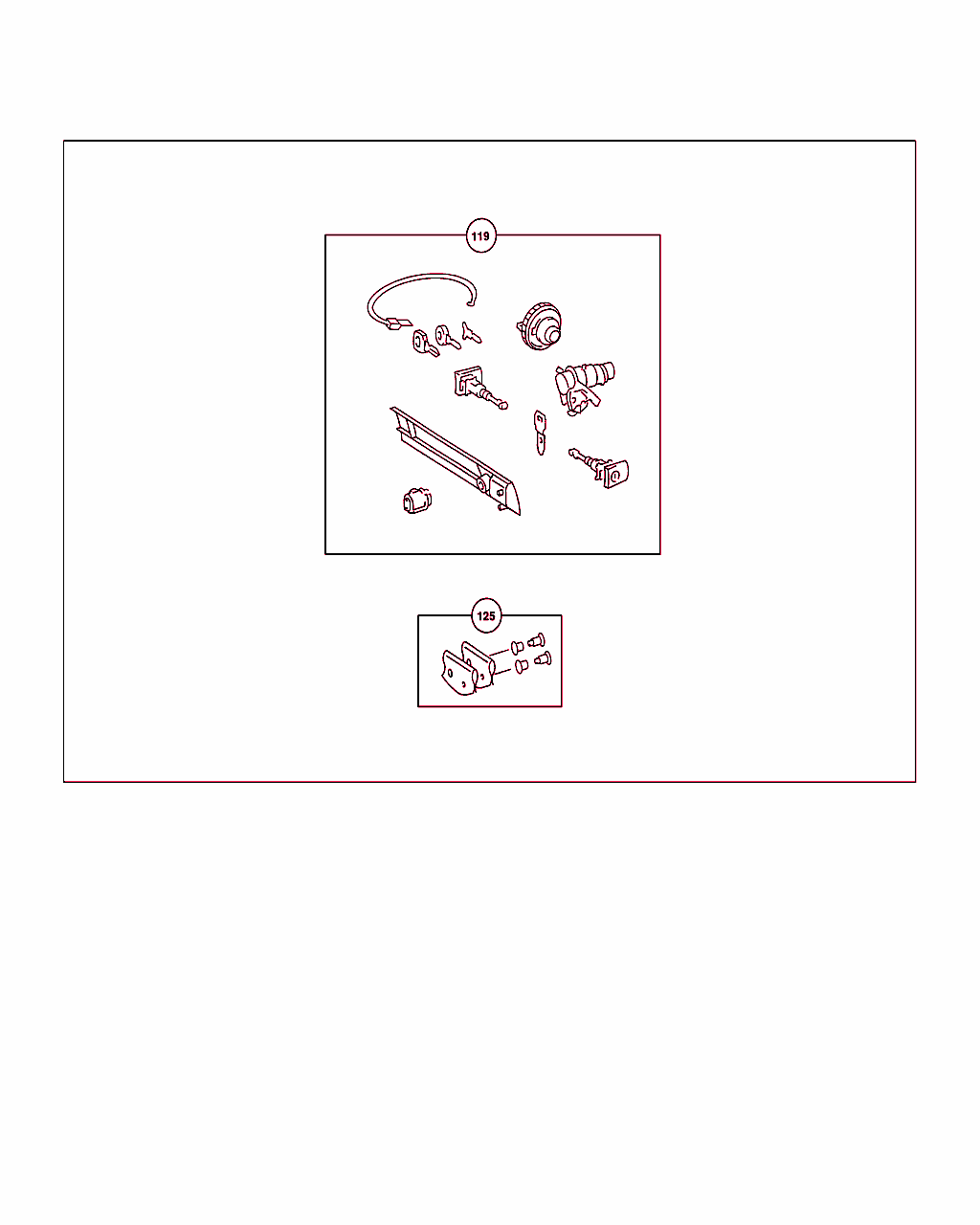

B72030000052.920609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 720 01 35
ロック

これに変更 A 201 720 07 35

ﾌｯﾄﾉｰﾄ解説
[014]
旧部品番号在庫なし、次の車台番号以前:
A 283109
F 199986
 		- LA
5 A 201 720 07 35
ロック

これに変更 A 201 720 11 35 		- LA
5 A 201 720 11 35
ドア・ロック
左、車内ロッキング・メカニズム装備 		001 LA
5 A 201 720 04 35
ロック

これに変更 A 201 720 10 35

ﾌｯﾄﾉｰﾄ解説
[014]
旧部品番号在庫なし、次の車台番号以前:
A 283109
F 199986
 		- LA
5 A 201 720 10 35
ロック

これに変更 A 201 720 14 35 		- LA
5 A 201 720 14 35
ロック
右、車内ロッキング・メカニズム非装備 		001 LA
5 A 201 720 02 35
ロック

これに変更 A 201 720 08 35

ﾌｯﾄﾉｰﾄ解説
[014]
旧部品番号在庫なし、次の車台番号以前:
A 283109
F 199986
 		- RA
5 A 201 720 08 35
ロック

これに変更 A 201 720 12 35 		- RA
5 A 201 720 12 35
ロック
右、車内ロッキング・メカニズム装備 		001 RA
5 A 201 720 03 35
ロック

これに変更 A 201 720 09 35

ﾌｯﾄﾉｰﾄ解説
[014]
旧部品番号在庫なし、次の車台番号以前:
A 283109
F 199986
 		- RA
5 A 201 720 09 35
ロック

これに変更 A 201 720 13 35 		- RA
5 A 201 720 13 35
ドア・ロック
左、車内ロッキング・メカニズム非装備 		001 RA
8 A 201 723 01 08
カバー
左ドア・ロックの上のウインドウ取付け部分のウォータ・ディフレクタとして

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 104910
 		001
8 A 201 723 02 08
カバー
右ドア・ロックの上のウインドウ取付け部分ウォータ・ディフレクタとして

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 104910
 		001
11 A 005 988 61 78
マウンティング・クリップ
上部カバーを縦型フランジの内部部品に 		002
14 N 914129 006001
ボルト
ドアに取り付けるロック 		002
17 A 000 990 36 31
ボルト

これに変更 A 140 984 30 29 		-
17 A 140 984 30 29
ボルト
ドアに取り付けるロック 		004
20 A 201 720 00 04
ロッキングアイ

これに変更 A 124 720 00 04

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
20 A 124 720 00 04
ロッキングアイ
ドア・ロック 		002
----- A 140 723 00 79
インサート
修理実施 		002
----- A 140 723 02 11
プレート
センタ・ピラーのストライカ・アイ 		NB
----- A 201 723 00 11
タップ・プレート
センタ・ピラーのストライカ・アイ 		002
26 A 140 984 04 29
ボルト

これに変更 A 140 984 26 29 		-
26 A 140 984 26 29
6角穴付き皿ボルト

これに変更 A 140 984 04 29 		-
26 A 140 984 04 29
ボルト
センタ・ピラーのストライカ・アイ 		004
29 A 201 723 01 24
ベゼル

これに変更 A 124 723 01 24 		-
29 A 124 723 01 24
マウント
左 		001
29 A 201 723 02 24
ベゼル

これに変更 A 124 723 02 24 		-
29 A 124 723 02 24
マウント
右 		001
32 N 007985 004181
ボルト
ドア・ロックのトリム 		002
33 A 201 723 01 74
キャップ
左ドア・ロック

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 283109
F 199986
 		001
33 A 201 723 02 74
キャップ
右ドア・ロック

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 283109
F 199986
 		001
35 A 201 760 01 61
車内操作部
左 		001
35 A 201 760 03 61
機構
電動調整式運転席シートの場合、 左 		001
35 A 201 760 02 61
機構
右 		001
35 A 201 760 04 61
機構
電動調整式運転席シートの場合、 右 		001
38 A 201 766 01 64
リセス
左 		001
38 A 201 766 03 64
リセス
電動調整式運転席シートの場合、 左 		001
38 A 201 766 02 64
リセス
右 		001
38 A 201 766 04 64
リセス
電動調整式運転席シートの場合、 右 		001
41 A 201 766 01 24
レバー
左 		001
41 A 201 766 02 24
レバー
右 		001
44 A 201 766 01 11
トリム・リング
左 		001
44 A 201 766 02 11
トリム・リング
右 		001
47 A 201 723 00 39
ロック・バー

これに変更 A 201 723 01 39

ﾌｯﾄﾉｰﾄ解説
[014]
旧部品番号在庫なし、次の車台番号以前:
A 283109
F 199986
 		-
47 A 201 723 01 39
ロック・ロッド
ドア固定ツール 		002
50 A 100 994 01 60
ヒューズ
ロック・バーをドア・ロックに

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 283109
F 199986
 		002
50 A 124 988 41 78
クリップ

これに変更 A 007 988 42 78 		-
50 A 007 988 42 78
クリップ
ロック・バーをドア・ロックに

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 283110
F 199987
 		002
53 A 123 766 00 22
ロック・ピン
(ロック・ノブ)、ドア・ロック 		002
56 A 201 723 01 69
プル・ロッド
左 		001
56 A 201 723 02 69
プル・ロッド
右 		001
57 A 007 988 42 78
クリップ 002
59 A 002 988 83 78
クリップ

これに変更 A 006 988 63 78 		-
59 A 006 988 63 78
クリップ
ロッド / ドア 		002
62 A 201 766 01 01
ドア・ハンドル
運転席ドア

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載
 		002
65 A 201 766 00 05
サポート
後部

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載
 		002
68 A 201 766 01 05
サポート
フロント

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載
 		002
71 A 201 760 00 34
ベアリング・ブラケット
ドア・ハンドル 		002
74 A 201 766 00 34
スプリング
ベアリング・ブラケット 		002
77 A 201 990 00 21
ボルト
ベアリング・ブラケット

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 019378
F 000396
 		006
77 A 124 990 00 21
ボルト
ベアリング・ブラケット

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 019379
F 000397
 		006
80 A 201 990 08 40
ウインドウ
ベアリング・ブラケット

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 019378
F 000396
 		006
80 A 124 992 00 05
スリーブ
ベアリング・ブラケット

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 019379
F 000397
 		006
83 A 201 997 00 19
ピン
ベアリング・ブラケット 		002
86 A 201 760 05 77
ロック・シリンダ

これに変更 A 201 760 23 77 		-
86 A 201 760 06 77
ロック・シリンダ

これに変更 A 201 760 23 77 		-
86 A 201 760 23 77
TS シリンダ・ガイド
ワークショップ仕様、キー付き; 任意のロック

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001
89 A 201 760 03 77
ロック・シリンダ

これに変更 A 201 760 09 77 		-
89 A 201 760 09 77
ガイド
キーなし、左

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[406]
注文の際はカラー・ナンバを記載
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001
89 A 201 760 04 77
ロック・シリンダ

これに変更 A 201 760 10 77 		-
89 A 201 760 10 77
ガイド
キーなし、右

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[406]
注文の際はカラー・ナンバを記載
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001
89 A 201 760 15 77
ロック・シリンダ

これに変更 A 201 760 07 77 		-
89 A 201 760 07 77
ガイド
キーなし、左、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001
89 A 201 760 16 77
ロック・シリンダ

これに変更 A 201 760 08 77 		-
89 A 201 760 08 77
ガイド
キーなし、右、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001
95 A 005 993 79 01
スプリング
"HUF" 		NB
95 A 005 993 84 01
スプリング
"YMOS" 		NB
98 A 000 760 19 06
キー
マスタ・キー

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		002
98 A 000 760 42 06
キー
(マスタ・キー)盗難防止警報装置の場合

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		002
----- A 201 760 34 06
キー
ブランク (マスター・キー)

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		002
101 A 000 760 16 06
キー

これに変更 A 201 760 29 06 		-
101 A 201 760 29 06
キー
(フラット・キー)

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
101 A 201 760 16 06
キー
(フラット・キー) 盗難防止警報装置の場合

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
104 A 000 760 20 06
サブ・キー
サブ・キー

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
104 A 201 760 12 06
サブ・キー
(セカンダリ) 盗難防止警報装置の場合

ﾌｯﾄﾉｰﾄ解説
[004]
ロッキング・メカニズム・ナンバ2000以前、HUF製
ロッキング・メカニズム・ナンバ2001〜3200、YMOS製
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
----- A 201 760 35 06
キー
ブランク (サブ・キー)

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
116 A 000 997 72 86
カバー・キャップ
シリンダ・ガイド取付け用ホール /ベアリング・ブラケット 		002
119 A 201 890 28 67
ロック・セット

これに変更 A 201 890 49 67 		- L
119 A 201 890 49 67
TS ロック・セット

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001 L
119 A 201 890 29 67
ロック・セット

これに変更 A 201 890 49 67 		- R
119 A 201 890 49 67
TS ロック・セット

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001 R
119 A 201 890 31 67
ロック・セット

これに変更 A 201 890 50 67 		- L
119 A 201 890 50 67
TS ロック・セット
盗難防止警報装置

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001 L
119 A 201 890 32 67
ロック・セット

これに変更 A 201 890 50 67 		- R
119 A 201 890 50 67
TS ロック・セット
盗難防止警報装置

ﾌｯﾄﾉｰﾄ解説
[406]
注文の際はカラー・ナンバを記載

ﾌｯﾄﾉｰﾄ解説
[945]
 NO.7126
[946]
 NO.7167
 		001 R
125 A 108 890 06 61
ポケット
車両キー 		001
