一覧

乗用車セダン、モデル・イヤー 85 年 識別 No.F 141632 以前、例外は F 111755、F 124406、F 125761、F 126293、F 133174、F 133542、F 134598、F 137164乗用車セダン、モデル・イヤー 86 年 識別 No.F 141633 以降および F 111755、F 124406、F 125761、F 126293、F 133174、F 133542、F 134598、F 137164 識別 No.F 261491 以前、例外は F 210655、F 259844、F 260447乗用車セダン、モデル・イヤー 87 年 識別 No.F 261492 以降および F 210655、F 259844、F 260447 識別 No. F 399296 以前乗用車セダン、モデル・イヤー 88 年 識別 No. F 399297 以降 識別 No. F 539210 以前
201.024 => 190 E JAPAN
M: 102962
GM: 717411
GA: 722400
LG: 765903

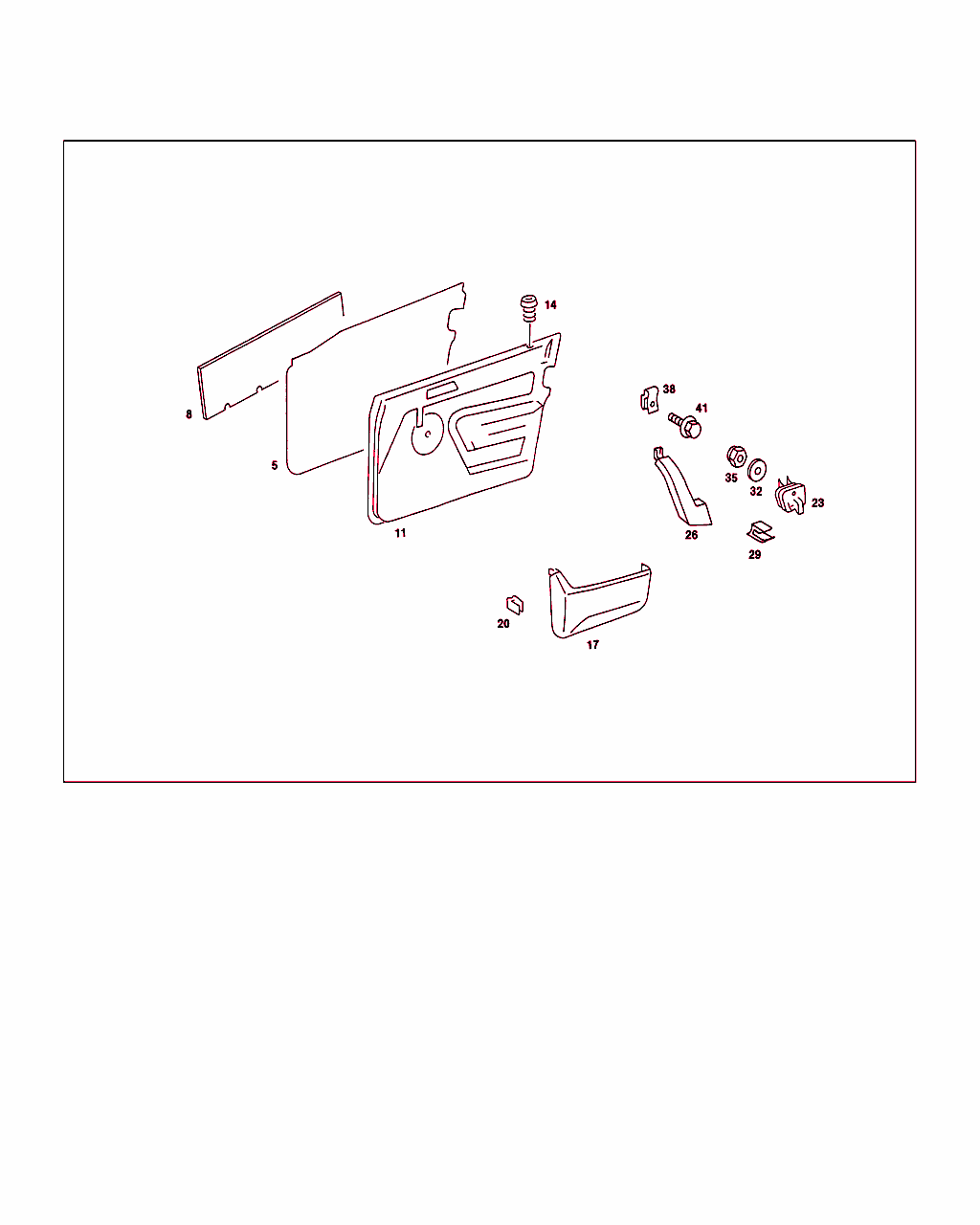

Schema

B72200000038.920609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 727 00 87
ウェザ・ストリップ
運転席ドア・インナ・パーツ 		002
8 A 111 727 52 90
ダンパ

これに変更 A 123 727 00 90 		-
8 A 123 727 00 90
ダンパ

これに変更 A 110 727 03 90 		-
8 A 110 727 03 90
ダンパ

これに変更 A 210 682 00 08 		-
8 A 210 682 00 08
ドア・インシュレータ

これに変更 A 168 682 03 08 		-
8 A 168 682 03 08
ダンパ
ドア・パネル 		002
11 A 201 720 11 70
カバー
左運転席ドア、ファブリックの場合

ﾌｯﾄﾉｰﾄ解説
[910]
=======================================================================================I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
[911]
 NO.9056  I NO.5065  I NO.8445  I NO.8372  I NO.8408  I NO.6097 AI NO.3108  I NO.7139  I
                                                      I NO.6126 BI                     I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291039 、A 341587 以前　　　　　　　　　　　　                           I
                            その内、以下を除く A 333265、A 333852　　　　　　　　、 A 335359、 A 336488、　  I
                            A 336489、 A 336584、 A 336591、 A 337238、 A 339378、 A 340521 I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291040 、　　　  A 341588 以降　　　　　　　                           I
                            その他、以下に装着 A 333265、 A　　　　　　　　　　　　　 333852、 A 335359、　　　　　  I
                            A 336488、 A 336489、 A 336584、 A 336591、 A 337238、 A 339378、I
                            A 340521                                                   I
                                                                                       I
=======================================================================================I
 		001
11 A 201 720 07 70
パネル
左運転席ドア、MB テックス・レザーおよびレザーの場合

ﾌｯﾄﾉｰﾄ解説
[930]
=======================================================================================I
コードおよび色番号:                                                     I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
 ブラック  I   ブルー   I  ブラジル  I  デーツ  I  クリーム   I  グリーン              I ミディアム・レッドI   グレー   I
[931]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6093 AI NO.3111  I NO.7095  I
                                                      I NO.6121 B                      I
                                                                                       I
                                                                                       I
 A = 1986 年 11 月の新仕様 : 次の車台番号以前                                                        I
                                                                                       I
 201    F 291039、A 341587  例外:                                                         I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
 B = 1986 年 11 月の新仕様: 次の車台番号以降                                                         I
                                                                                       I
 201    F 291040、A 341588  その他取付け                                                      I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
=======================================================================================I
 		001
11 A 201 720 05 70
パネル

これに変更 A 201 720 11 70 		-
11 A 201 720 11 70
カバー
左運転席ドア、ベロアの場合

ﾌｯﾄﾉｰﾄ解説
[935]
=======================================================================================I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
 ブラック  I   ブルー   I  ブラジル  I  デーツ  I  クリーム   I  グリーン              I ミディアム・レッドI   グレー   I
[936]
 NO.7081  I NO.5073  I NO.8313  I NO.8323  I NO.8414  I NO.6096 AI NO.3114  I NO.7147  I
                                                      I NO.6124 BI                     I
                                                                                       I
 A = 1986 年 11 月の新仕様 : 次の車台番号以前                                                        I
                                                                                       I
 201    F 291039、A 341587  例外:                                                         I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
 B = 1986 年 11 月の新仕様: 次の車台番号以降                                                         I
                                                                                       I
 201    F 291040、A 341588  その他取付け                                                      I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
=======================================================================================I
 		001
11 A 201 720 12 70
カバー
右運転席ドア、ファブリックの場合

ﾌｯﾄﾉｰﾄ解説
[910]
=======================================================================================I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
[911]
 NO.9056  I NO.5065  I NO.8445  I NO.8372  I NO.8408  I NO.6097 AI NO.3108  I NO.7139  I
                                                      I NO.6126 BI                     I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291039 、A 341587 以前　　　　　　　　　　　　                           I
                            その内、以下を除く A 333265、A 333852　　　　　　　　、 A 335359、 A 336488、　  I
                            A 336489、 A 336584、 A 336591、 A 337238、 A 339378、 A 340521 I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291040 、　　　  A 341588 以降　　　　　　　                           I
                            その他、以下に装着 A 333265、 A　　　　　　　　　　　　　 333852、 A 335359、　　　　　  I
                            A 336488、 A 336489、 A 336584、 A 336591、 A 337238、 A 339378、I
                            A 340521                                                   I
                                                                                       I
=======================================================================================I
 		001
11 A 201 720 08 70
パネル
右運転席ドア、MB テックス・レザーおよび レザー

ﾌｯﾄﾉｰﾄ解説
[930]
=======================================================================================I
コードおよび色番号:                                                     I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
 ブラック  I   ブルー   I  ブラジル  I  デーツ  I  クリーム   I  グリーン              I ミディアム・レッドI   グレー   I
[931]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6093 AI NO.3111  I NO.7095  I
                                                      I NO.6121 B                      I
                                                                                       I
                                                                                       I
 A = 1986 年 11 月の新仕様 : 次の車台番号以前                                                        I
                                                                                       I
 201    F 291039、A 341587  例外:                                                         I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
 B = 1986 年 11 月の新仕様: 次の車台番号以降                                                         I
                                                                                       I
 201    F 291040、A 341588  その他取付け                                                      I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
=======================================================================================I
 		001
11 A 201 720 06 70
パネル

これに変更 A 201 720 12 70 		-
11 A 201 720 12 70
カバー
右運転席ドア、ベロアの場合

ﾌｯﾄﾉｰﾄ解説
[935]
=======================================================================================I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
 ブラック  I   ブルー   I  ブラジル  I  デーツ  I  クリーム   I  グリーン              I ミディアム・レッドI   グレー   I
[936]
 NO.7081  I NO.5073  I NO.8313  I NO.8323  I NO.8414  I NO.6096 AI NO.3114  I NO.7147  I
                                                      I NO.6124 BI                     I
                                                                                       I
 A = 1986 年 11 月の新仕様 : 次の車台番号以前                                                        I
                                                                                       I
 201    F 291039、A 341587  例外:                                                         I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
 B = 1986 年 11 月の新仕様: 次の車台番号以降                                                         I
                                                                                       I
 201    F 291040、A 341588  その他取付け                                                      I
                  A 333265、A 333852、A 335359、A 336488、A 336489、A 336584、A 336591       I
                  A 337238、A 339378、A 340521                                           I
                                                                                       I
=======================================================================================I
 		001
14 A 201 992 12 05
ガイドブッシュ
(ロック・ノブ)、ドア・ロック 		002
17 A 201 727 01 64
ポケット
左

ﾌｯﾄﾉｰﾄ解説
[915]
=======================================================================================I
次のシャーシ以降、記号 806 を参照                                                                    I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 BI                     I
[917]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6093 AI NO.3111  I NO.7095  I
                                                      I NO.6121 BI                     I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291039 、A 341587 以前　　　　　　　　　　　　                           I
                            その内、以下を除く A 333265、A 333852　　　　　　　　、 A 335359、 A 336488、　  I
                            A 336489、 A 336584、 A 336591、 A 337238、 A 339378、 A 340521 I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291040 、　　　  A 341588 以降　　　　　　　                           I
                            その他、以下に装着 A 333265、 A　　　　　　　　　　　　　 333852、 A 335359、　　　　　  I
                            A 336488、 A 336489、 A 336584、 A 336591、 A 337238、 A 339378、I
                            A 340521                                                   I
                                                                                       I
=======================================================================================I
 		001
17 A 201 727 02 64
ポケット
右

ﾌｯﾄﾉｰﾄ解説
[915]
=======================================================================================I
次のシャーシ以降、記号 806 を参照                                                                    I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 BI                     I
[917]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6093 AI NO.3111  I NO.7095  I
                                                      I NO.6121 BI                     I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291039 、A 341587 以前　　　　　　　　　　　　                           I
                            その内、以下を除く A 333265、A 333852　　　　　　　　、 A 335359、 A 336488、　  I
                            A 336489、 A 336584、 A 336591、 A 337238、 A 339378、 A 340521 I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291040 、　　　  A 341588 以降　　　　　　　                           I
                            その他、以下に装着 A 333265、 A　　　　　　　　　　　　　 333852、 A 335359、　　　　　  I
                            A 336488、 A 336489、 A 336584、 A 336591、 A 337238、 A 339378、I
                            A 340521                                                   I
                                                                                       I
=======================================================================================I
 		001
20 A 201 988 11 78
クリップ
ドアに取り付けるポケット 		004
23 A 201 720 01 28
サポート
左 		001
23 A 201 720 02 28
サポート
右 		001
26 A 201 810 03 51
グリップ・ハンドル
左運転席ドア

ﾌｯﾄﾉｰﾄ解説
[915]
=======================================================================================I
次のシャーシ以降、記号 806 を参照                                                                    I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 BI                     I
[917]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6093 AI NO.3111  I NO.7095  I
                                                      I NO.6121 BI                     I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291039 、A 341587 以前　　　　　　　　　　　　                           I
                            その内、以下を除く A 333265、A 333852　　　　　　　　、 A 335359、 A 336488、　  I
                            A 336489、 A 336584、 A 336591、 A 337238、 A 339378、 A 340521 I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291040 、　　　  A 341588 以降　　　　　　　                           I
                            その他、以下に装着 A 333265、 A　　　　　　　　　　　　　 333852、 A 335359、　　　　　  I
                            A 336488、 A 336489、 A 336584、 A 336591、 A 337238、 A 339378、I
                            A 340521                                                   I
                                                                                       I
=======================================================================================I
 		001
26 A 201 810 04 51
グリップ・ハンドル
右運転席ドア

ﾌｯﾄﾉｰﾄ解説
[915]
=======================================================================================I
次のシャーシ以降、記号 806 を参照                                                                    I
コードおよび色番号:                                                     I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 BI                     I
[917]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6093 AI NO.3111  I NO.7095  I
                                                      I NO.6121 BI                     I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291039 、A 341587 以前　　　　　　　　　　　　                           I
                            その内、以下を除く A 333265、A 333852　　　　　　　　、 A 335359、 A 336488、　  I
                            A 336489、 A 336584、 A 336591、 A 337238、 A 339378、 A 340521 I
                                                                                       I
 A = 新装備 1986 年 11 月 :車台番号 F 291040 、　　　  A 341588 以降　　　　　　　                           I
                            その他、以下に装着 A 333265、 A　　　　　　　　　　　　　 333852、 A 335359、　　　　　  I
                            A 336488、 A 336489、 A 336584、 A 336591、 A 337238、 A 339378、I
                            A 340521                                                   I
                                                                                       I
=======================================================================================I
 		001
29 A 201 988 11 78
クリップ
ドアに取り付けるグリップ 		004
32 N 006796 006100
テンション・ワッシャ
ドアに取り付けるグリップ 		002
35 N 913002 006005
ナット

これに変更 N 913002 006009 		-
35 N 913002 006009
ナット
ドアに取り付けるグリップ 		002
38 A 201 990 06 91
ナット
グリップ・ハンドル / インナ・パネル 		002
41 N 914130 006102
ボルト
グリップ・ハンドル / インナ・パネル 		004
