一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 263610 以前、その内 F 259133 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 263611 以降、その他 F 259133 を除く車台番号 295300 以前ステーション・ワゴン、モデル・イヤー 19945年車台番号 F 295301 以降
124.082 => 220 TE JAPAN; E 220 JAPAN
M: 111960
GA: 722428

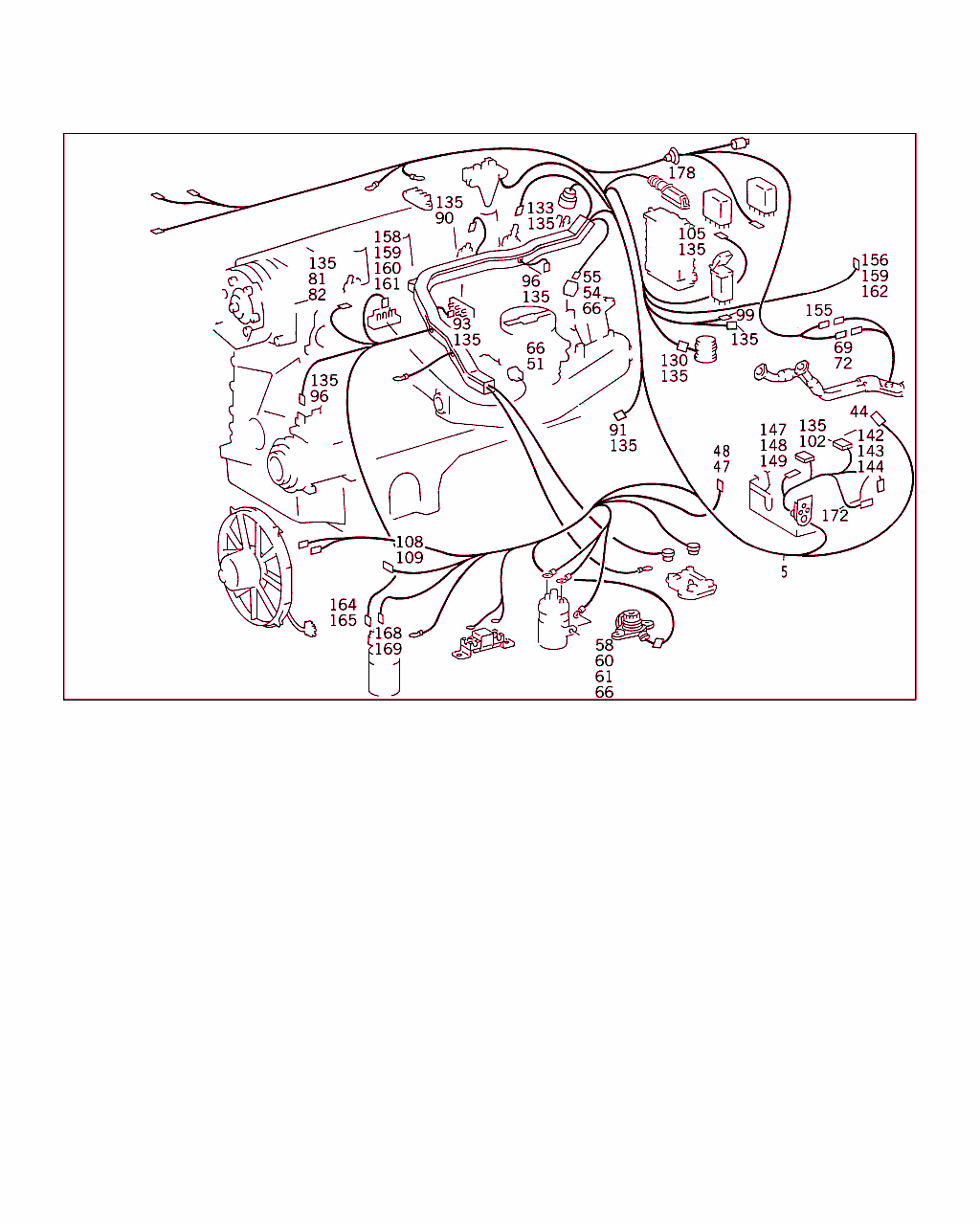

Schema

B54121000127.010830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 28 06
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001 RA
5 A 124 440 90 06
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 RA
44 A 014 545 01 28
ハウジング
ウインドウ・デフォッガ・ウォッシャ・ノズル 		001 LA
47 A 124 540 13 81
ハウジング
エア・クリーナ・インテーク・パイプ 		001
48 A 124 545 00 80
シール・リング
TO 124 540 13 81 		001
51 A 012 545 07 28
クラッチ
マイクロ・スイッチ 		001
54 A 013 545 47 28
ハウジング
トリミング・コネクタ 		002
55 A 022 545 88 28
カバー
TO 013 545 47 28 		002
58 A 201 540 02 81
ソケット
ダイアグノシス・ソケット 		001
60 A 201 540 02 82
カバー
TO 201 540 02 81 		001
61 A 201 545 00 54
カバー・ディスク 001
66 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
69 A 012 545 83 28
ハウジング
O2センサ・ヒータ、3ピン 		001
72 A 003 545 06 26
コンタクト・ソケット
2,5 MM 		NB
81 A 012 545 41 28
ソケット・スリーブ・ハウジング
NTC センサ 		001
82 A 007 997 32 81
グロメット
TO 012 545 41 28 		001
90 A 011 545 85 28
電動クラッチ
ファン・クラッチ 		001
90 A 011 545 85 28
電動クラッチ
温度センサ 		001
90 A 011 545 85 28
電動クラッチ
ターミナル電源:
30 		001
90 A 011 545 85 28
電動クラッチ
温度スイッチ、110 度 		001
93 A 011 545 71 28
ハウジング
ソレノイド・バルブ、2 ピン 		002
93 A 011 545 71 28
ハウジング
温水バルブ 		001
93 A 011 545 71 28
ハウジング
エレクトロ・ハイドロリック・アクチュエータ、 2 ピン 		001
93 A 011 545 71 28
ハウジング
アイドル・スピード・アジャスタ 		001
96 A 012 545 24 28
電動クラッチ
スタータ・ハーネス・コネクタ 		001
96 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
96 A 012 545 24 28
電動クラッチ
エア・フロー・センサ・プレート 		001
96 A 012 545 24 28
電動クラッチ
アイドル・スピード・アジャスタ 		001
96 A 012 545 24 28
電動クラッチ
スロットル・バルブ部品 		001
99 A 015 545 30 28
ハウジング
過電圧保護 		001
102 A 126 545 01 28
ハウジング
サブ・ファン・リレー 		002
105 A 126 545 23 28
クラッチ
アイドル・シャット・オフ・バルブ、12 ピン 		001
105 A 126 545 23 28
クラッチ
エア・コンプレッサ・コントロール・ユニット、12 ピン 		001
108 A 008 545 37 28
クラッチ
2 ピン、サブ・ファン 		001
109 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		NB
133 A 012 545 04 28
電動クラッチ
温度スイッチ、100 度 		001
133 A 012 545 04 28
電動クラッチ
スロットル・バルブ部品 		001
135 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
142 A 009 545 54 28
クラッチ
車内ケーブル・コネクタ、 12 ピン 		001
143 A 009 545 24 28
クラッチ
TO 009 545 54 28 		NB
144 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
147 A 011 545 10 28
コネクタ・ハウジング
クルーズ・コントロール・コネクタ 		001
148 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		001
149 A 011 545 12 28
プラグ・ピン
4 MM 		NB
155 A 011 545 96 28
ソケット・スリーブ
O2 センサ 		001
158 A 116 540 01 81
クラッチ・ハウジング
コールド・スタート・バルブ、2 ピン 		001
159 A 003 545 02 26
コンタクト・スプリング
TO 116 540 01 81,007 545 75 28 		NB
160 A 000 545 28 45
保護キャップ
TO 116 540 01 81 		001
161 A 000 545 61 45
保護キャップ
TO 116 540 01 81 		NB
162 A 000 546 26 35
保護キャップ
TO 007 545 75 28 		NB
164 A 000 546 43 40
ソケット・スリーブ
フロント・ウインドウ・ウォッシャ・ノズル・ ヒータ 		004 RA
164 A 000 546 43 40
ソケット・スリーブ
プレッシャ・スイッチ 		002
165 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
168 A 000 546 79 40
ソケット・スリーブ
ロー・プレッシャ・スイッチ 		002
169 A 000 546 04 45
絶縁スリーブ
TO 000 546 79 40,000 546 83 40 		NB
172 A 124 546 01 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
