一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 263610 以前、その内 F 259133 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 263611 以降、その他 F 259133 を除く車台番号 295300 以前ステーション・ワゴン、モデル・イヤー 19945年車台番号 F 295301 以降
124.082 => 220 TE JAPAN; E 220 JAPAN
M: 111960
GA: 722428

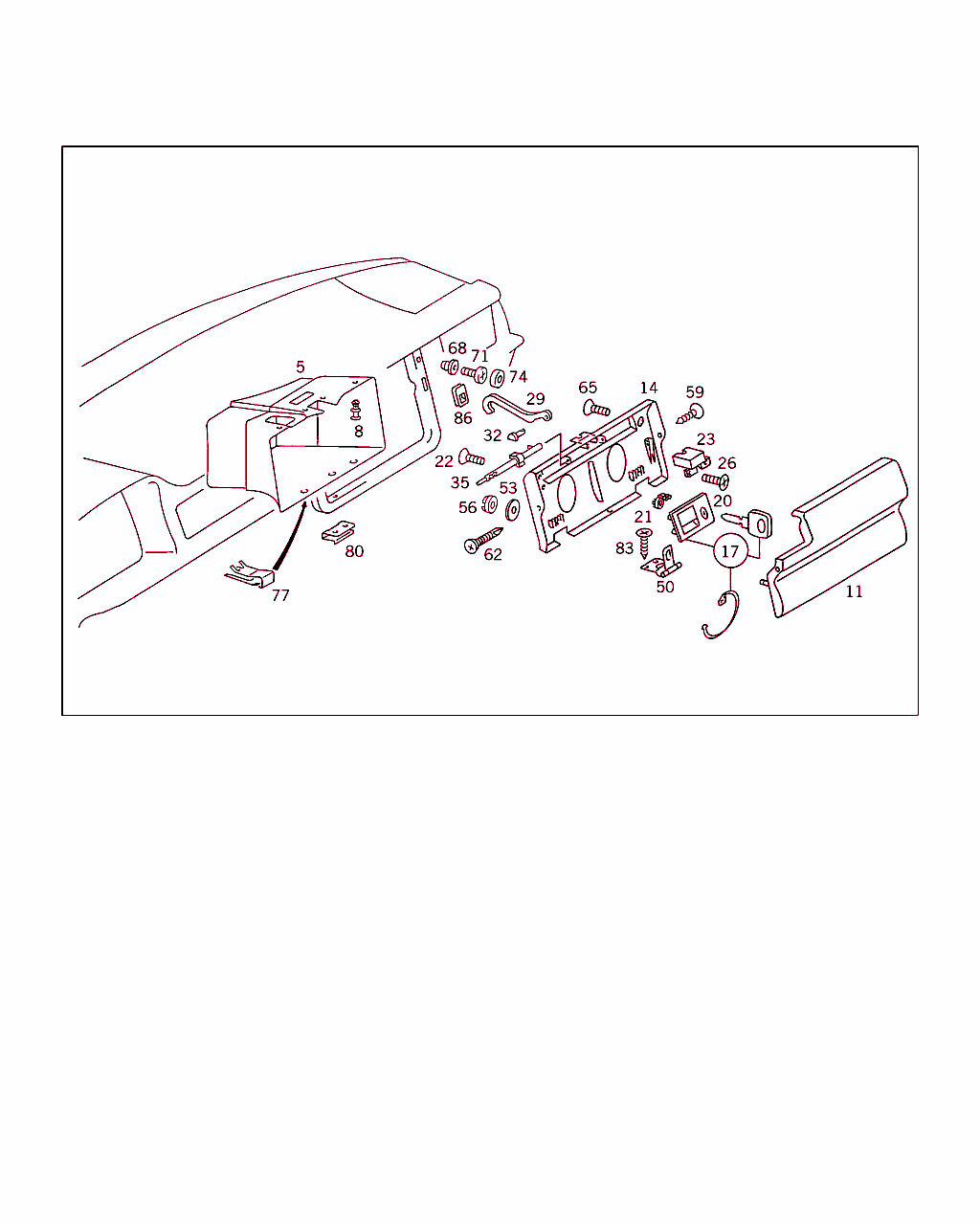

Schema

B68210000070.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 680 01 91
グローブ・ボックス 001 RA
8 A 123 990 00 92
スプレッド・リベット
インストルメント・パネルに取り付けるグローブ・ボックス 		007
11 A 124 680 16 98
カバー
外側部品

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
----------I----------I----------I----------I----------I----------I----------I----------I
[902]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[903]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
          I          I          I          I          I          I          I          I
[904]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[905]
 NO.9045  I NO.5070  I NO.8310  I NO.8317  I NO.8317  I NO.6121  I NO.9045  I NO.7102  I
          I          I          I          I          I          I          I          I
[906]
 NO.9051  I NO.5076  I NO.8316  I NO.8317  I NO.8317  I NO.6122  I NO.9051  I NO.7102  I
          I          I          I          I          I          I          I          I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[908]
 NO.9A83  I NO.5B02  I NO.8F06  I NO.8E88  I NO.8E88  I NO.6B58  I NO.9A83  I NO.7C23  I
          I          I          I          I          I          I          I          I
[909]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
          I          I          I          I          I          I          I          I
[910]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001 RA
11 A 124 680 16 98
カバー
外側部品

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
----------I----------I----------I----------I----------I----------I----------I----------I
[902]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[903]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
          I          I          I          I          I          I          I          I
[904]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[905]
 NO.9045  I NO.5070  I NO.8310  I NO.8317  I NO.8317  I NO.6121  I NO.9045  I NO.7102  I
          I          I          I          I          I          I          I          I
[906]
 NO.9051  I NO.5076  I NO.8316  I NO.8317  I NO.8317  I NO.6122  I NO.9051  I NO.7102  I
          I          I          I          I          I          I          I          I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[908]
 NO.9A83  I NO.5B02  I NO.8F06  I NO.8E88  I NO.8E88  I NO.6B58  I NO.9A83  I NO.7C23  I
          I          I          I          I          I          I          I          I
[909]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
          I          I          I          I          I          I          I          I
[910]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001 RA
14 A 124 680 14 98
カバー
インナ・パーツ 		001 RA
17 A 124 680 05 84
シール・キャップ
グローブ・ボックス・カバー 		001 RA
20 A 124 680 07 84
シール・キャップ
キーなし

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001 RA
21 A 124 689 01 61
レバー 001 RA
22 N 000965 004021
ボルト
グリップ / グローブ・ボックス・カバー
M 4X10 		003
23 A 201 680 00 84
ロック
グローブ・ボックス・カバー・インナ・パーツ 		001
26 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
26 N 007985 004107
ボルト
ロック / グローブ・ボックス・カバー 		002
29 A 124 689 00 87
ストッパ
ロック / グローブ・ボックス・カバー 		002
32 A 126 991 05 01
ピン
ロック / グローブ・ボックス・カバー 		002
35 A 124 680 01 13
シャフト
グローブ・ボックス・カバー・ロック 		001 RA
50 A 124 680 00 51
ヒンジ
グローブ・ボックス・カバー / インストルメント・ パネル 		002
53 N 000125 006421
ウインドウ
ヒンジ / グローブ・ボックス・カバー

これに変更 N 000125 006449 		002
53 N 000125 006449
ウインドウ
ヒンジ / グローブ・ボックス・カバー 		002
56 A 124 990 00 65
ナット
ヒンジ / グローブ・ボックス・カバー 		002
59 N 007982 003201
鉄板ビス
グローブ・ボックス・カバー・インナ・パーツ
B 3.5X9.5 		003
62 N 914113 003100
ドリルねじ
グローブ・ボックス・カバー・インナ・パーツ
3.5X16 		003
65 N 000965 004021
ボルト
グローブ・ボックス・カバー・インナ・パーツ
M 4X10 		003
68 A 123 988 02 25
ペグ
グローブ・ボックス・カバー・ストッパ 		002
71 A 123 990 01 22
ボルト
グローブ・ボックス・カバー・ストッパ 		002
74 A 123 987 00 45
キャップ
グローブ・ボックス・カバー・ストッパ 		002
77 A 124 988 15 78
クリップ
収納トレイ (デポジット・トレイ) 付きハウジング /インストルメント・パネル 		002
80 A 124 994 00 45
ヒューズ
グローブ・ボックス・カバー / インストルメント・ パネル 		002
83 N 914127 004202
鉄板ビス
グローブ・ボックス・カバー / インストルメント・ パネル
B 4.2X16 		004
86 A 124 997 19 81
グロメット
グローブ・ボックス・カバー / インストルメント・ パネル 		002
