一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 263610 以前、その内 F 259133 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 263611 以降、その他 F 259133 を除く車台番号 295300 以前ステーション・ワゴン、モデル・イヤー 19945年車台番号 F 295301 以降
124.082 => 220 TE JAPAN; E 220 JAPAN
M: 111960
GA: 722428

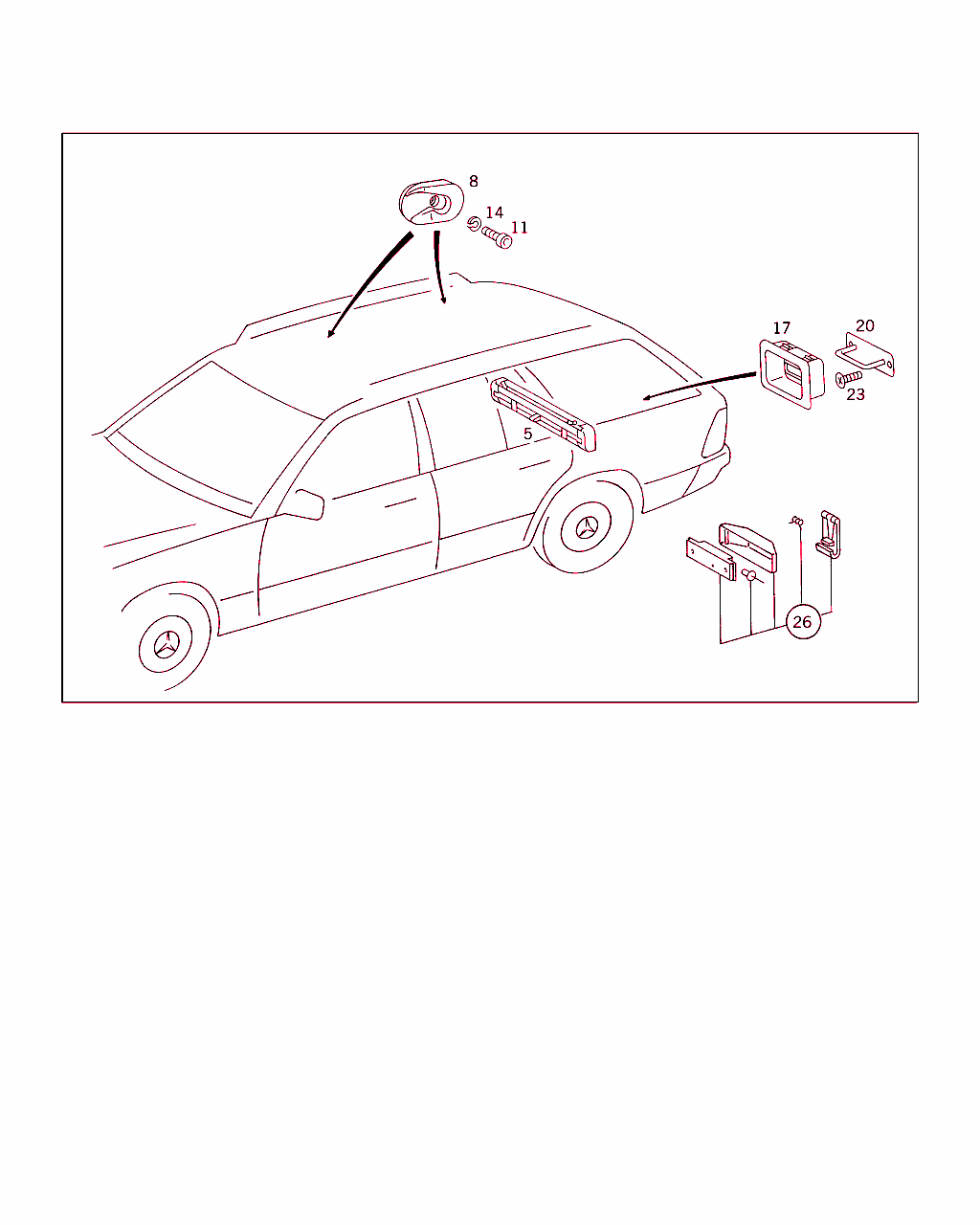

Schema

B92135000001.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 860 00 75
ローラ・ブラインド

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[904]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
[905]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[906]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[908]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
=======================================================================================I
 		001
5 A 124 860 00 75
ローラ・ブラインド

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　

ﾌｯﾄﾉｰﾄ解説
[904]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
[905]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[906]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[908]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
=======================================================================================I
 		001
8 A 124 868 09 14
ホルダー
左ルーフ・フレームに 		002
8 A 124 868 10 14
ホルダー
ルーフ・フレーム右側に 		002
11 N 007984 006031
ボルト
ブラケット / ルーフ・フレーム 		004
14 N 912006 006002
ロック・ワッシャ
ブラケット / ルーフ・フレーム 		004
17 A 124 868 01 81
カバー
テール・ゲート

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[904]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
[905]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[906]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[908]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
=======================================================================================I
 		002
17 A 124 868 01 81
カバー
テール・ゲート

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　

ﾌｯﾄﾉｰﾄ解説
[904]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
[905]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[906]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[908]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
=======================================================================================I
 		002
20 A 124 988 00 83
鎹
テール・ゲートに取り付けるパネル 		002
23 N 007982 003201
鉄板ビス
テール・ゲートに取り付けるパネル 		004
26 A 124 860 02 10
ホルダ
ダブル・ローラ・ブラインド / テール・ゲート

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[904]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
[905]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[906]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[908]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
=======================================================================================I
 		002
26 A 124 860 02 10
ホルダ
ダブル・ローラ・ブラインド / テール・ゲート

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　

ﾌｯﾄﾉｰﾄ解説
[904]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
[905]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[906]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[908]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I
=======================================================================================I
 		002
