一覧

PASSENGER CAR, SEDAN,UP TO CHASSIS 016278
114.011 => 250 USA
M: 130923

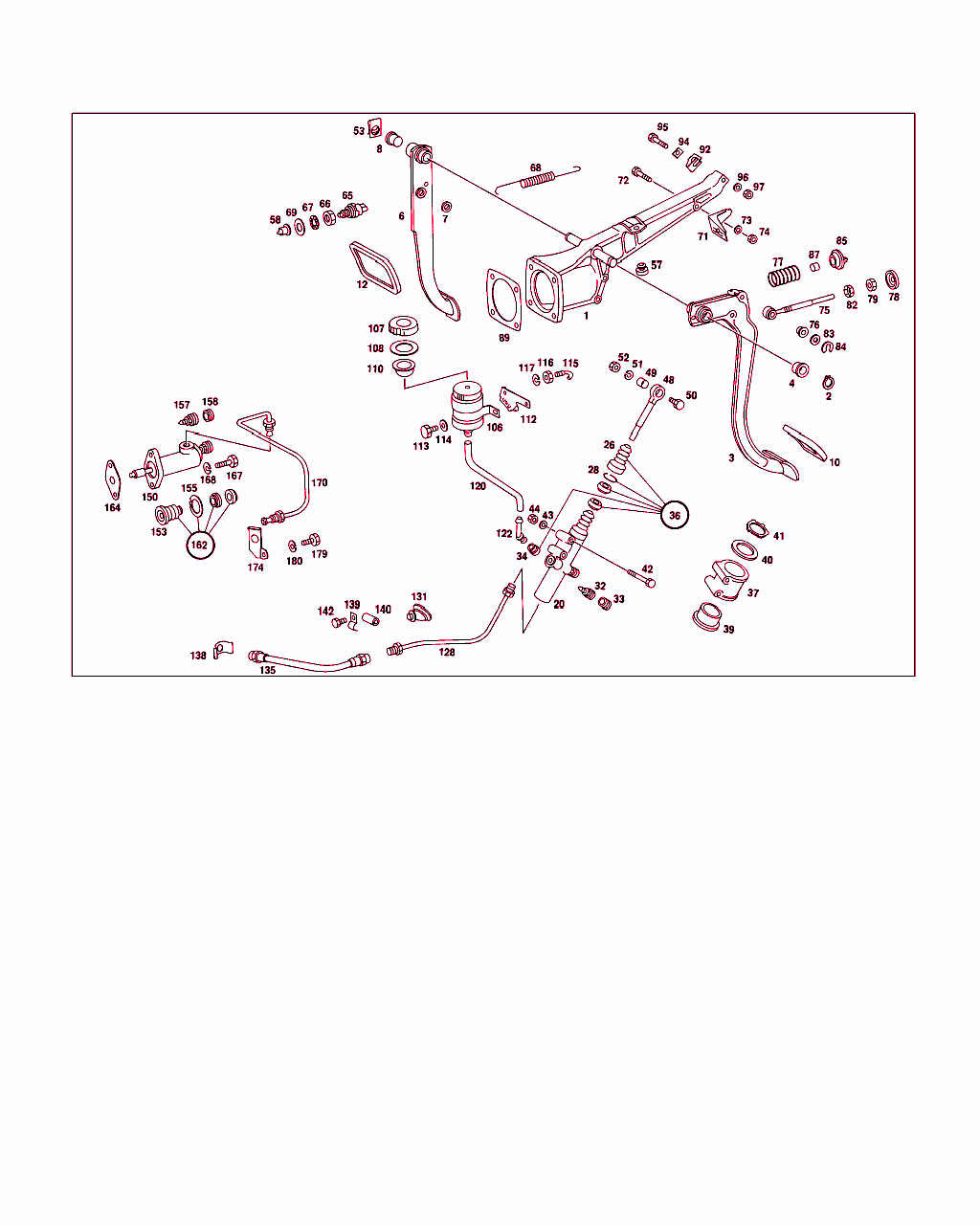

Schema

B29001000509.920511

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
1 A 115 290 12 31
ベアリング 001
2 N 000471 016001
スナップ・リング 001 LA
3 A 115 290 28 16
ペダル 001 LM
4 A 110 291 05 50
ブッシュ

これに変更 A 124 292 00 50 		- LM
4 A 124 292 00 50
ブッシュ 002 LM
6 A 115 290 23 18
ペダル 001 LM
----- A 115 290 08 18
ペダル

これに変更 A 115 290 18 18
• +001 A 123 291 00 82

ﾌｯﾄﾉｰﾄ解説
[001]
UP TO CHASSIS:
010        UNTIL PRODUCTION STOP
011 013543 EXCEPT FOR:
  013501-  013504,  013506-  013509,  013511-  013513,  013515,  013517,  013520-  013523,  013525-  013531,  013533-  013536,
  013538-  013542.
 		- LA
----- A 115 290 18 18
ペダル

ﾌｯﾄﾉｰﾄ解説
[002]
FROM CHASSIS:
011 013544 ALSO INSTALLED ON:
  013501-  013504,  013506-  013509,  013511-  013513,  013515,  013517,  013520-  013523,  013525-  013531,  013533-  013536,
  013538-  013542.
 		001 LA
7 A 110 292 01 50
ブッシュ 002
8 A 110 291 05 50
ブッシュ

これに変更 A 124 292 00 50 		-
8 A 124 292 00 50
ブッシュ 002
10 A 107 291 01 82
カバー 002 LM
10 A 107 291 01 82
カバー

ﾌｯﾄﾉｰﾄ解説
[001]
UP TO CHASSIS:
010        UNTIL PRODUCTION STOP
011 013543 EXCEPT FOR:
  013501-  013504,  013506-  013509,  013511-  013513,  013515,  013517,  013520-  013523,  013525-  013531,  013533-  013536,
  013538-  013542.
 		001 LA
12 A 123 291 00 82
カバー 001 LA
20 A 000 295 78 06
マスタ・シリンダ
3/4" DIA. X 34 MM STROKE 		001 LM
26 A 000 295 15 83
ブーツ 001 LM
28 A 000 994 33 35
スナップ・リング 001 LM
32 A 000 420 10 55
ベンチレーション・バルブ 001 LM
33 A 000 421 71 87
保護キャップ

これに変更 A 000 421 08 87 		- LM
33 A 000 421 08 87
保護キャップ 001 LM
34 A 000 997 11 86
プラグ 001 LM
36 A 000 586 15 29
リペア・キット 001 LM
37 A 115 295 02 40
ホルダー

♦ 以下から選択できます A 115 295 03 40 		001 LM
----- A 115 295 03 40
ホルダー

♦ 以下から選択できます A 115 295 02 40 		001 LM
39 A 108 295 00 50
ブッシュ 002 LM
40 A 108 295 00 76
ウインドウ 001 LM
41 A 001 994 32 41
クリップ 001 LM
42 N 000931 006087
ボルト

これに変更 N 304014 006004 		- LM
42 N 304014 006004
ボルト 002 LM
43 N 000137 006204
スプリング・ワッシャ 002 LM
44 N 000934 006013
ナット

これに変更 N 304032 006008 		- LM
44 N 304032 006008
ナット 002 LM
48 A 115 290 06 39
ロッド 001 LM
49 A 110 295 02 50
ブッシュ 001 LM
50 A 110 295 05 71
ボルト

これに変更 A 115 295 01 72
• +001 N 000137 008202
• +001 N 000933 008131 		- LM
----- A 115 295 01 72
ナット 001 LM
51 N 912004 008102
スプリング・ワッシャ 001 LM
52 N 000934 008020
ナット 001 LM
53 A 000 994 11 51
クリップ 002 LM
57 A 107 291 00 86
ストッパ

ﾌｯﾄﾉｰﾄ解説
[005]
FROM CHASSIS:
010 008397
015 004580
 		001 LM
65 A 000 545 35 09
スイッチ
ストップ・ランプ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[007]
FROM CHASSIS:
010 027703
015 028985
 		001
66 A 000 990 92 51
ナット

ﾌｯﾄﾉｰﾄ解説
[007]
FROM CHASSIS:
010 027703
015 028985
 		002
67 N 006797 012250
歯付きワッシャ

ﾌｯﾄﾉｰﾄ解説
[007]
FROM CHASSIS:
010 027703
015 028985
 		001
68 A 107 993 04 10
スプリング 001
69 A 115 291 00 76
ウインドウ 004 LM
69 A 115 291 00 76
ウインドウ 002 LA
71 A 115 291 05 40
ホルダー 001 LM
72 N 000931 006094
ボルト 001 LM
73 N 000137 006204
スプリング・ワッシャ 001 LM
74 N 000934 006013
ナット

これに変更 N 304032 006008 		- LM
74 N 304032 006008
ナット 001 LM
75 A 115 290 13 39
ロッド 001 LM
76 A 110 291 07 50
ブッシュ 002 LM
77 A 115 993 79 02
スプリング 001 LM
78 A 111 291 04 91
スプリング・プレート 001 LM
79 N 070615 010004
ナット 001 LM
82 N 007967 010001
ナット 001 LM
83 N 000125 008418
ウインドウ 001 LM
84 N 006799 006003
ロック・プレート 001 LM
85 A 107 291 00 91
スプリング・プレート 001 LM
87 A 107 291 00 91
スプリング・プレート

ﾌｯﾄﾉｰﾄ解説
[014]
UP TO CHASSIS:
011 107903
015 242107
[015]
NO LONGER AVAILABLE: INSTEAD 1 BRACKET 107 291 00 91
 		- LM
89 A 115 431 01 80
シール・リング 001
92 A 115 294 01 40
ホルダー 001
94 A 115 294 00 87
シム 001
95 N 000931 006084
ボルト

これに変更 N 304017 006027 		-
95 N 304017 006027
ボルト 001
96 N 000137 006204
スプリング・ワッシャ 001
97 N 000934 006013
ナット

これに変更 N 304032 006008 		-
97 N 304032 006008
ナット 001
120 A 009 997 38 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 LM
----- A 000 295 00 36
中間ピース - LM
122 A 000 295 01 36
中間ピース 001 LM
128 A 115 290 12 13
ライン

これに変更 A 100 320 39 53 		- LM
128 A 100 320 39 53
ライン

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001 LM
131 A 123 295 01 83
ブーツ 001 LM
135 A 000 295 21 35
ホース 001 LM
138 A 107 295 01 73
クリップ 001 LM
139 N 072571 001025
クランプ 001 LM
140 A 110 997 03 82
ホース 001 LM
142 A 000 990 54 36
ボルト 001 LM
----- A 110 987 00 44
ロック・ディスク

これに変更 A 113 987 00 44 		- LA
----- A 113 987 00 44
ロック・ディスク 001 LA
150 A 000 295 82 07
オペレーティング・シリンダ

これに変更 A 000 295 65 07 		- LM
150 A 000 295 65 07
オペレーティング・シリンダ

これに変更 A 001 295 68 07 		- LM
150 A 001 295 68 07
オペレーティング・シリンダ
KUGELFISCHER

♦ 以下から選択できます A 000 295 76 07 		001 LM
----- A 000 295 65 07
オペレーティング・シリンダ

これに変更 A 001 295 68 07 		- LM
----- A 001 295 68 07
オペレーティング・シリンダ
TEVES

♦ 以下から選択できます A 000 295 76 07 		001 LM
153 A 000 295 19 83
ブーツ
TEVES 		001 LM
----- A 000 295 21 83
ブーツ
TEVES 		001 LM
155 A 000 994 59 35
スナップ・リング
TO 000 295 40 07 		001 LM
----- A 000 295 03 73
クリップ 001 LM
157 A 000 420 10 55
ベンチレーション・バルブ 001 LM
158 A 000 421 71 87
保護キャップ

これに変更 A 000 421 08 87 		- LM
158 A 000 421 08 87
保護キャップ 001 LM
----- A 000 586 18 29
リペア・キット
TEVES 		001 LM
162 A 000 290 33 67
リペア・キット
TEVES

ﾌｯﾄﾉｰﾄ解説
[010]
UP TO CHASSIS:
011 101771
015 207581
 		001 LM
----- A 000 586 39 29
リペア・キット

これに変更 A 000 290 21 11 		- LM
----- A 000 290 21 11
オペレーティング・シリンダ
TEVES

ﾌｯﾄﾉｰﾄ解説
[011]
FROM CHASSIS:
011 101772
015 207582
 		001 LM
164 A 115 251 00 80
シール・リング 001 LM
167 N 000933 008152
ボルト

これに変更 N 304017 008027 		- LM
167 N 304017 008027
ボルト 002 LM
168 N 912004 008102
スプリング・ワッシャ 002 LM
----- A 115 290 07 13
ライン

これに変更 A 107 290 00 13
• +001 A 107 295 03 40 		- LM
170 A 107 290 00 13
ライン 001 LM
174 A 115 295 13 40
ホルダー 001 LM
----- A 115 295 07 40
ホルダー 001 LM
179 N 000933 008131
ボルト

これに変更 N 304017 008016 		- LM
179 N 304017 008016
ボルト 001 LM
180 N 912004 008102
スプリング・ワッシャ 001 LM
----- A 108 295 04 40
ホルダー 001 LM
----- A 000 295 09 73
クリップ 001
----- A 000 295 31 83
ブーツ

ﾌｯﾄﾉｰﾄ解説
[402]
NO LONGER AVAILABLE
 		001
