PASSENGER CAR,SEDAN WITH ELONGATED WHEELBASE
124.027 => 260 E
M: 103940
GM: 717433
GA: 722409

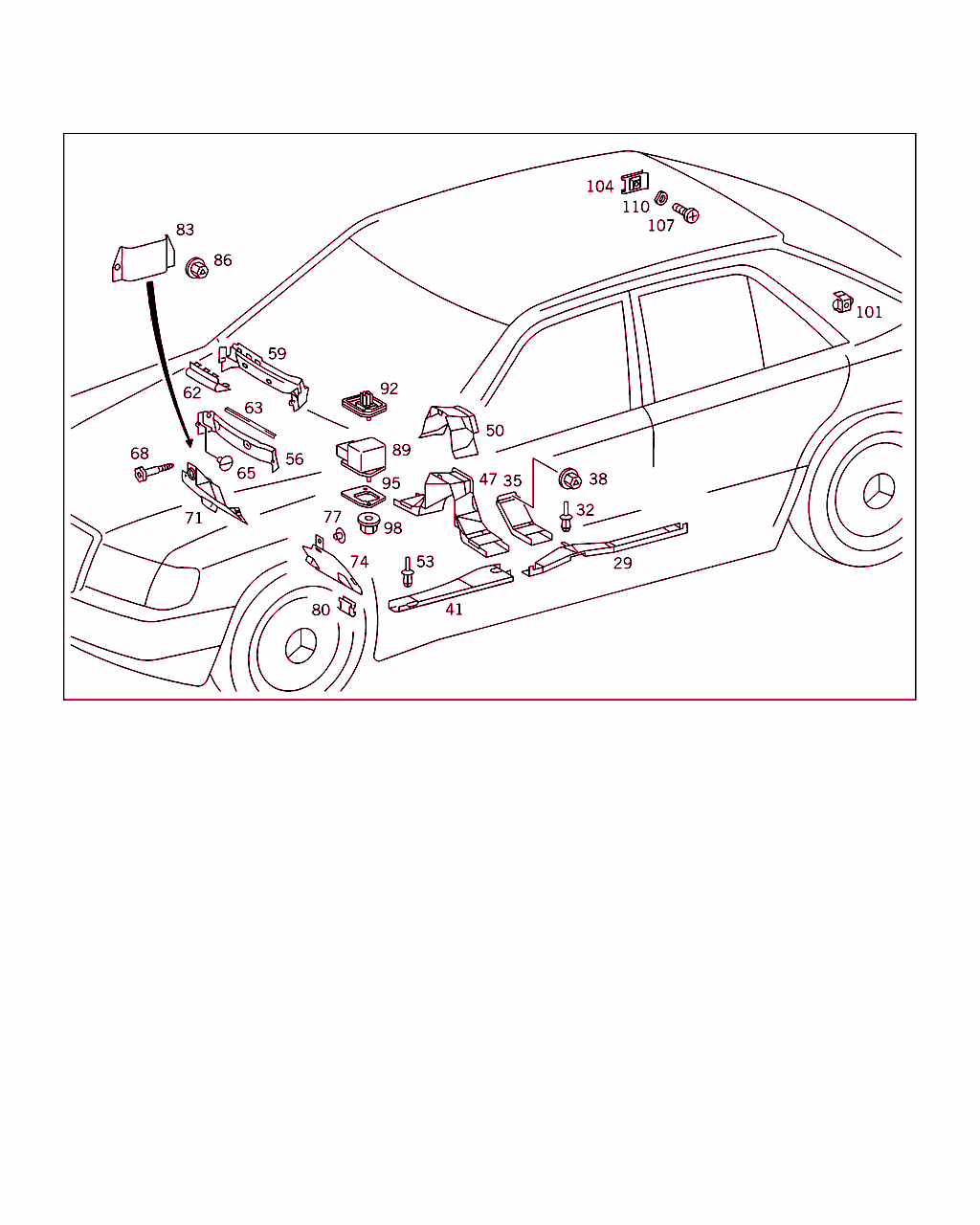

Schema

B82090000013.011023

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
29 A 124 821 01 36
カバー
左メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 740155
J 000170
 		001
29 A 124 821 02 36
カバー
右メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 740155
J 000170
 		001
29 A 124 821 03 89
ダクト
左メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 740156
J 000171
 		001
29 A 124 821 04 89
ダクト
右メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 740156
J 000171
 		001
32 A 000 990 34 92
スプレッド・リベット
カバー / クロス・メンバ 		002
35 A 124 821 17 36
カバー
左運転席フロア・トンネル 		001
35 A 124 821 34 36
カバー
右運転席フロア・トンネル 		001
38 A 003 990 02 51
ねじ込み式ナット
トンネルのカバー 		004
53 A 000 990 34 92
スプレッド・リベット
フロアに取り付けるカバー 		004
56 A 124 820 08 12
カバー
パーティション 		001
63 A 124 821 05 44
レール
パーティション 		001
65 A 126 988 09 81
プッシュ・ボタン
カバー / 左右パーティション・ウォール 		002
68 A 124 990 04 12
ボルト
カバー / 中央パーティション 		002
71 A 124 821 00 11
プレート
エレクトリック・コントロール・ユニット 		001 L
74 A 124 821 07 11
プレート
エレクトリック・コントロール・ユニット 		001
77 A 001 988 66 81
プッシュ・ボタン
マウンティング・プレート / ファイヤ・ウォール 		002 L
77 A 001 988 66 81
プッシュ・ボタン
マウンティング・プレート / ファイヤ・ウォール 		002 R
80 A 005 988 61 78
マウンティング・クリップ
マウンティング・プレート / ファイヤ・ウォール 		001
83 A 000 546 09 81
カバー
フロント・パーティション、右下部 		001 R
86 A 003 990 02 51
ねじ込み式ナット
カバー / 右フロント・ピラー 		002 R
89 A 124 821 00 60
抵抗
ヒータマチックのブロワ・モータ 		001
89 A 124 821 07 60
抵抗
テンプマチックのブロワ・モータ

ﾌｯﾄﾉｰﾄ解説
[519]
NOT FOR AUSTRALIA
 		001
92 A 124 820 01 11
コンタクトプレート
BLOWER SERIES RESISTOR USED WITH AIR CONDITIONER 		001
95 A 124 821 02 98
ガスケット 001
98 A 126 990 03 51
ナット
レジスタ / ファイヤウォール 		002
101 A 123 821 00 41
ターミナル・ブロック
リヤ・ウインドウ・デフォッガ・プラス・ケーブル / 左 C ピラー 		001
104 A 123 990 11 91
ナット・リテーナ
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで 		001
107 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
107 N 000000 001933
6角丸頭ボルト
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで 		002
110 N 000137 004202
スプリングワッシャ
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで 		002
