CHASSIS LESS BODY WITH ELONGATED WHEELBASE
FROM IDENT NO. F 122359 ALSO INSTALLEDON
F 107945,F 112070,F 112408,F 112542
124.007 => 260 E
M: 103940
GM: 717433
GA: 722409

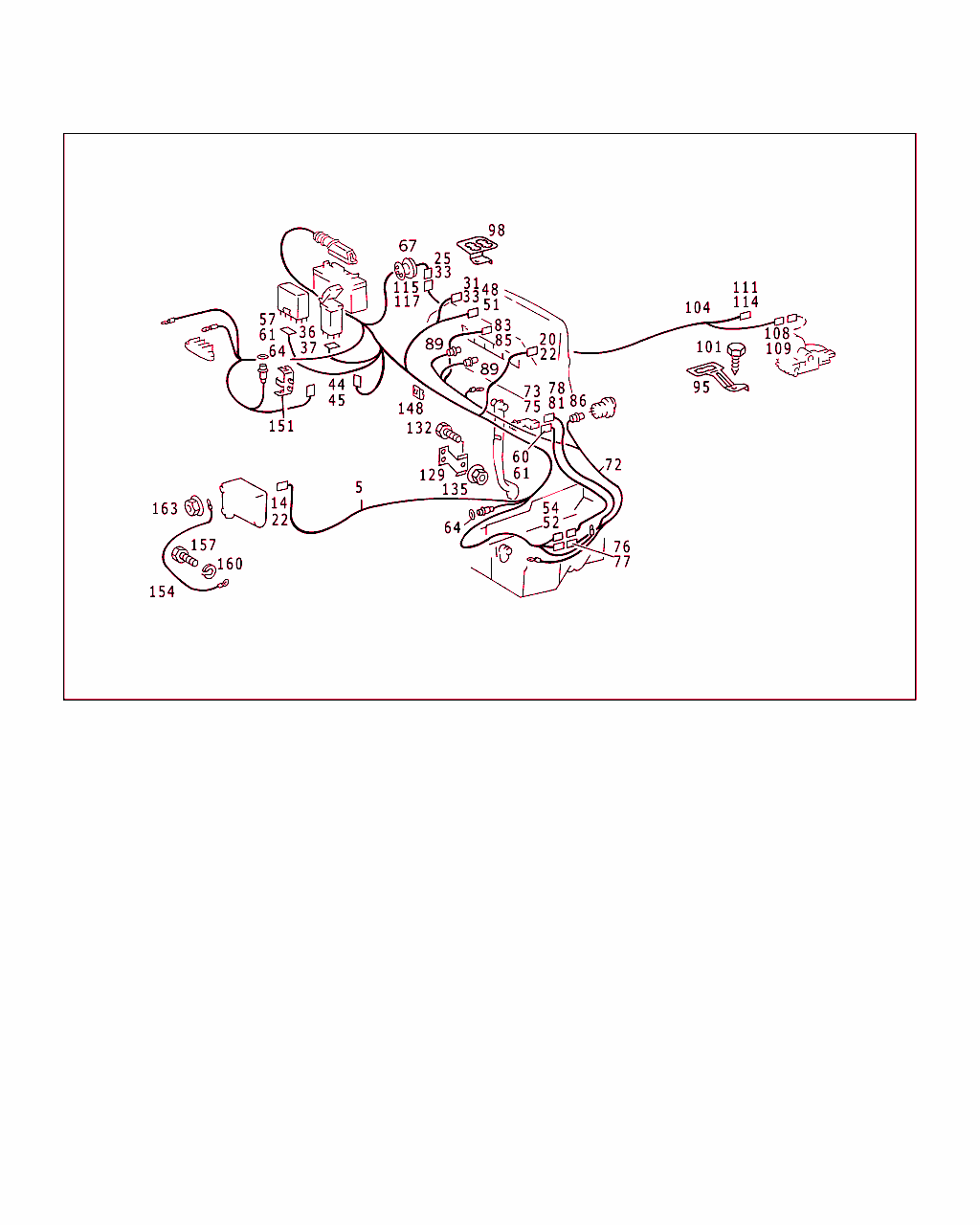

Schema

B54674000001.990930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 15 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[014]
FOR USE WITHOUT ACCELERATION SKID CONTROL  (A S R)
 		001 L
5 A 124 540 80 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[014]
FOR USE WITHOUT ACCELERATION SKID CONTROL  (A S R)
 		001 R
5 A 124 540 14 10
ライン
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[091]
ｼｬｼﾅﾝﾊﾞNo.以前: F 228493
 		001 L
5 A 124 440 44 08
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[092]
ｼｬｼﾅﾝﾊﾞNo.以降: F 228494
 		001 L
5 A 124 540 82 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[091]
ｼｬｼﾅﾝﾊﾞNo.以前: F 228493
 		001 R
5 A 124 440 45 08
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[092]
ｼｬｼﾅﾝﾊﾞNo.以降: F 228494
 		001 R
14 A 009 545 26 28
クラッチ
ハイドロリック・ユニット
ABS 		001
14 A 009 545 25 28
カバー
TO 009 545 26 28 		001
20 A 006 545 80 28
コンタクトサポート
インジケータ・ランプ
ASD 		001 R
20 A 009 545 30 28
アッパハウジング
TO 006 545 80 28 		001 R
22 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
25 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン)

これに変更 A 014 545 85 28 		001
25 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン)

ﾌｯﾄﾉｰﾄ解説
[067]
ONLY USED WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL (A S D)
[402]
NO LONGER AVAILABLE
 		001
25 A 012 545 04 28
電動クラッチ
リヤ・スピード・センサ・コネクタ、 2 ピン

ﾌｯﾄﾉｰﾄ解説
[068]
USED WITHOUT AUTOMATIC LOCKING DIFFERENTIAL (A S D)
 		001
25 A 012 545 04 28
電動クラッチ
ABS コネクタ 		001 R
31 A 008 545 20 28
ロワハウジング
コネクタ (インストルメント・クラスタまで)
ABS

ﾌｯﾄﾉｰﾄ解説
[068]
USED WITHOUT AUTOMATIC LOCKING DIFFERENTIAL (A S D)
 		001
31 A 012 545 04 28
電動クラッチ
コネクタ (インストルメント・クラスタまで) 		001 R
31 A 009 545 14 28
アッパハウジング
TO 008 545 20 28

ﾌｯﾄﾉｰﾄ解説
[068]
USED WITHOUT AUTOMATIC LOCKING DIFFERENTIAL (A S D)
 		001
33 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
33 A 013 545 79 28
プラグ・ピン
4MM (TO 008 545 09 28) 		002 R
36 A 015 545 29 28
ハウジング
過電圧保護 		001
37 A 003 545 10 26
コンタクト・ソケット
4MM (TO 015 545 29 28) 		001
44 A 014 545 63 28
ハウジング
テスト・コネクタ
EDS

ﾌｯﾄﾉｰﾄ解説
[067]
ONLY USED WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL (A S D)
 		001
44 A 015 545 56 28
ハウジング
テスト・コネクタ
ASD

ﾌｯﾄﾉｰﾄ解説
[067]
ONLY USED WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL (A S D)
 		001 R
45 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
48 A 012 545 83 28
ハウジング
インジケータ・ランプ
ABS-ASD

ﾌｯﾄﾉｰﾄ解説
[067]
ONLY USED WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL (A S D)
 		001
51 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
52 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001
52 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
54 A 010 545 52 28
ソケット・スリーブ
4 MM 		NB
57 A 014 545 33 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
ASD 		001
60 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[067]
ONLY USED WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL (A S D)
 		001
61 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
64 A 006 997 74 48
シール・リング
同軸コネクタ 		002
67 A 110 997 12 81
ラバー・グロメット
センサ・ケーブルの束 		001
72 A 124 540 86 08
ケーブル・ハーネス
インジケータ・ランプ 		001 L
72 A 124 540 86 10
ケーブル・ハーネス
インジケータ・ランプ
ABS-ASD 		001 R
73 A 000 821 05 65
ハウジング
機能コントロール
ASD 		001
75 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
76 A 012 545 82 28
コネクタ・ハウジング
ADS-ASD 		001
76 A 012 545 84 28
コネクタ・ハウジング
ASD 		001
77 A 011 545 16 28
プラグ・ピン
2.5 MM 		NB
78 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001 R
78 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001 R
81 A 010 545 52 28
ソケット・スリーブ
4 MM 		NB R
83 A 006 545 78 28
コネクタ・ハウジング
コネクタ (インストルメント・クラスタまで) 		001
83 A 009 545 30 28
アッパハウジング
TO 006 545 78 28 		001
85 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
86 A 002 545 30 26
コンタクト・ソケット
ランプ・スイッチ
4 MM 		001
89 A 000 545 33 19
ランプ・ソケット
インジケータ・ランプ
ABS/ASD/4-MATIC 		002
95 A 124 545 48 40
ホルダー
カップリング
ASD 		001 L
98 A 124 542 15 40
ホルダー
カップリング
ASD 		001 R
101 N 007976 004205
鉄板ビス
ブラケット固定用ツール 		001 L
104 A 124 540 24 13
ケーブル・ハーネス
リヤ・スピード・センサ
ABS/ASD 		001
104 A 124 540 22 13
ライン
リヤ・スピード・センサ
ABS 		001
108 A 012 545 86 28
ハウジング
ロッキング・ディファレンシャル・コントロール・バルブ 		001
109 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
111 A 008 545 08 28
ハウジング
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
111 A 008 545 10 28
クラッチ
TO 008 545 08 28 		001
114 A 001 545 44 26
コンタクト・ソケット
4 MM 		002
115 A 008 545 09 28
コネクタ・ハウジング
カップリング
ABS 		001
115 A 009 545 52 28
コネクタ・ハウジング
カップリング
ASD 		001
115 A 008 545 10 28
クラッチ
TO 008 545 09 28 		001
115 A 009 545 21 28
カバー
TO 009 545 52 28 		001
117 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002
117 A 001 545 38 26
コンタクト・ピン
TO 009 545 52 28 		NB
129 A 124 545 30 40
ホルダー
電気ケーブル / パーティション 		001 R
132 N 000933 006207
ボルト
ファイヤ・ウォールに取り付けるブラケット 		001 R
135 N 913023 006001
ナット
ファイヤ・ウォールに取り付けるブラケット 		001 R
148 A 000 988 34 78
クリップ
電気ケーブル / パーティション 		002
151 A 126 545 08 40
ホルダー
ABS コネクタ 		002
154 A 140 540 07 31
マイナス・ケーブル
ハイドロリック・ユニット 		001
157 N 304017 006018
6角ボルト
アース・ストラップ固定用ツール 		001
160 N 912004 006102
ロック・ワッシャ
アース・ストラップ固定用ツール 		001
163 N 910113 005001
ヘキサゴン・ナット
アース・ストラップ固定用ツール 		001
