一覧

ステーション・ワゴン
123.093 => 280 TE
M: 110984, 110988
GM: 716006, 717400
GA: 722112, 722309

Schema

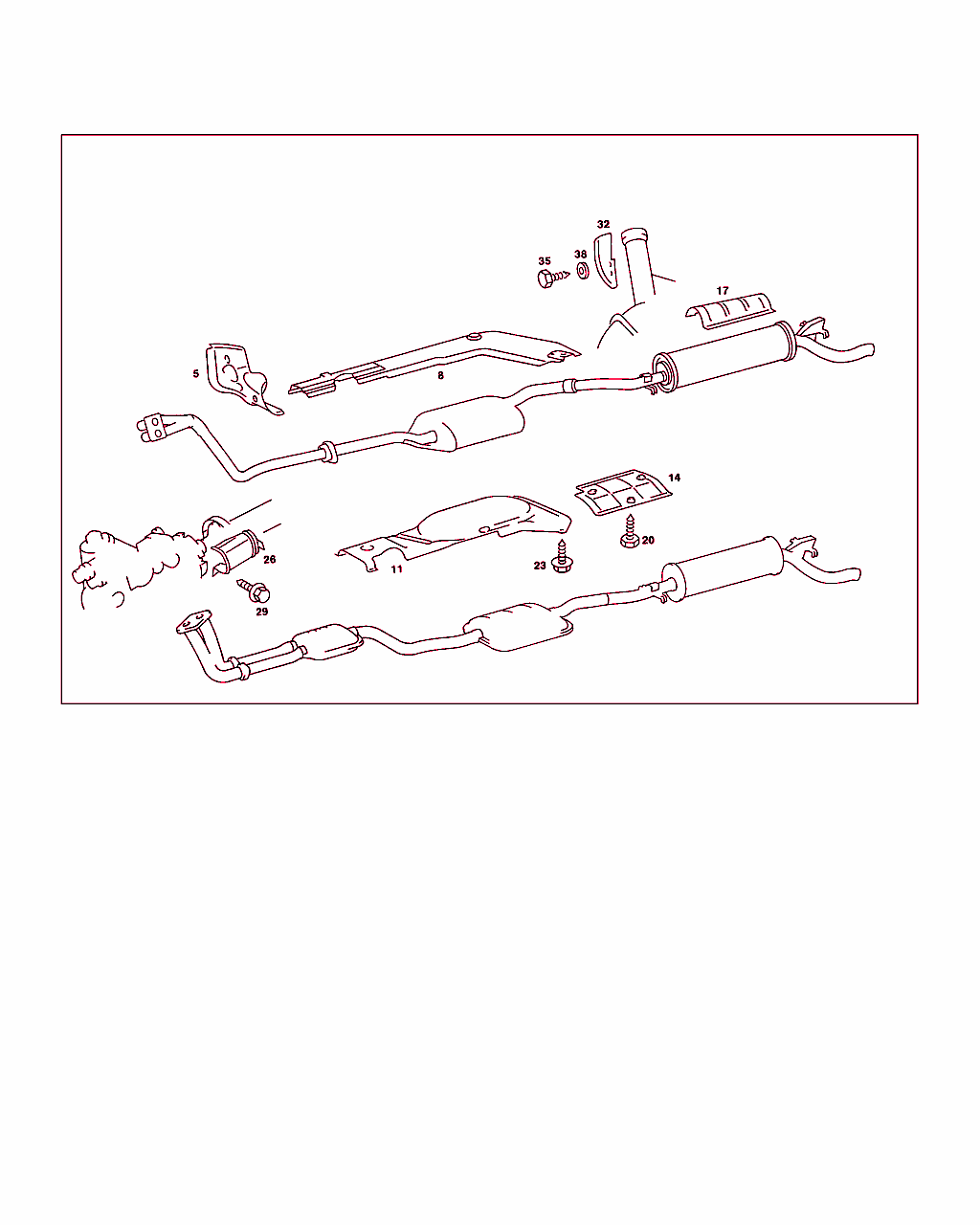

B49300000055.921125

[image]

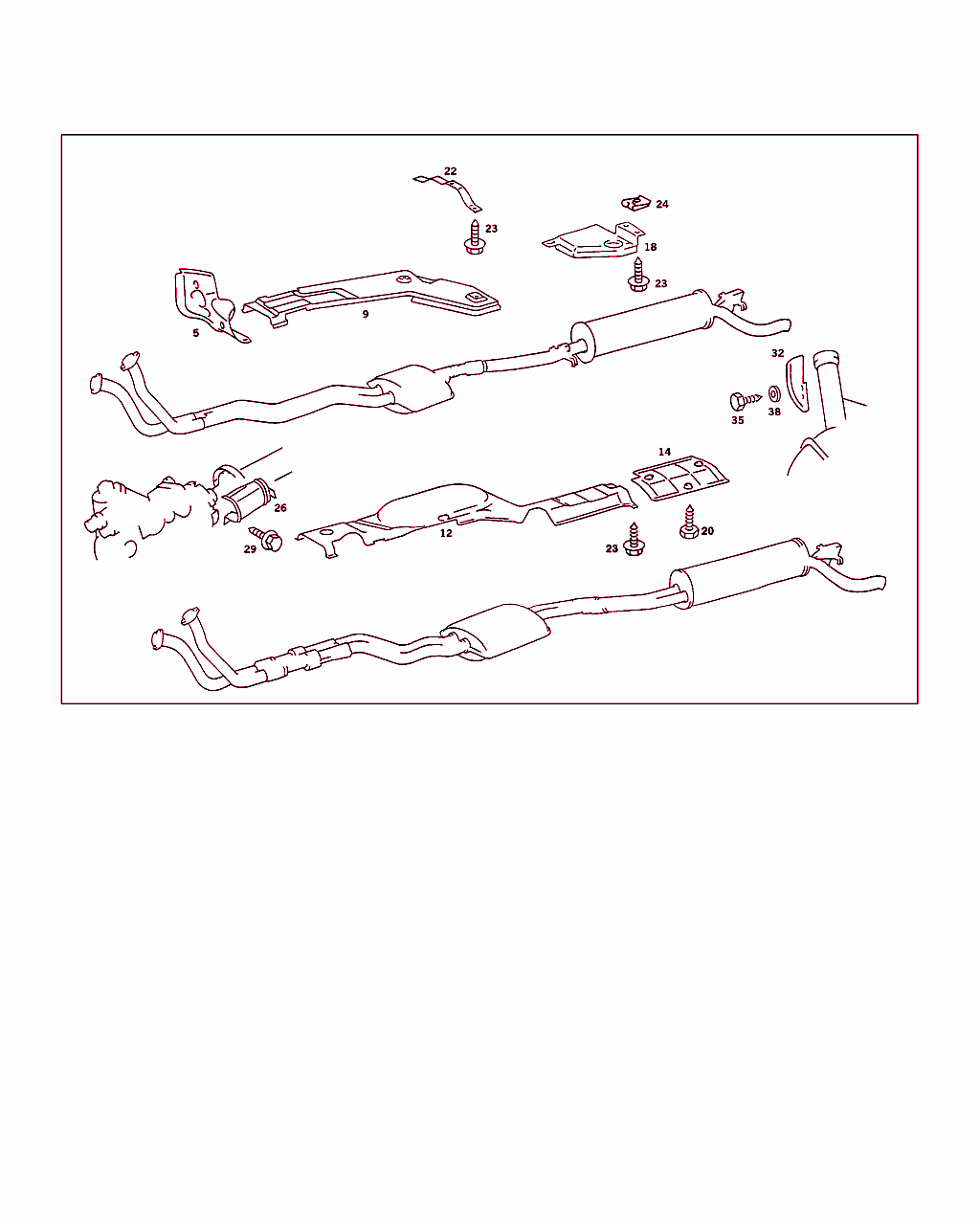

B49300000056.921203

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 123 682 21 71
シールド
ファイヤ・ウォール、右、エグゾースト・システム用 		001 L
5 A 123 682 23 71
シールド
ファイヤ・ウォール、右、エグゾースト・システム用 		001 R
12 A 123 682 01 71
シールド
右メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: 007 087701
 		001
14 A 123 492 05 30
保護プレート
センタ・マフラ上 		001
18 A 123 682 04 71
シールド
メイン・フロア、センタ・マフラとメイン・フロア・シールド中央の間

ﾌｯﾄﾉｰﾄ解説
[090]
ｼｬｼﾅﾝﾊﾞNo.以降:
000 157707 その他取付け:　　　　　　　　　　　　　　　
  144100,  147196,  147780,  147785,  148473,  148483,  149826,  150547,  152057,  152059,  152062,  154612,  156255,  156340,
  156343,  156366,  156482,  156502,  156518,  156532,  156541,  156643,  157389,  157411,  157413,  157416,  157419,  157422,
  157425-  157427,  157429,  157430,  157433-  157435,  157437-  157439,  157441,  157443-  157445,  157448,  157451-  157454,
  157458,  157461,  157463,  157464,  157468,  157470,  157471,  157473-  157475,  157477-  157479,  157481,  157482,  157484-
  157486,  157488-  157501,  157504-  157511,  157513-  157519,  157521-  157597,  157599,  157600,  157602-  157604,  157606-
  157609,  157611-  157613,  157615-  157620,  157622,  157624,  157625,  157627-  157705.
003 078977
007 064070
102 149491 その他取付け: 138704　　　　　　　　　　　　　　　
103 150178 その他取付け: 139689　　　　　　　　　　　　　　　
105 164442 その他取付け: 159864　　　　　　　　　　　　　　　
 		001
20 N 007976 004217
鉄板ビス

これに変更 N 914128 004303 		-
20 N 914128 004303
鉄板ビス
4.8X9.5 		010
23 N 914031 004301
鉄板ビス
4.8X9.5 		004
24 A 126 994 13 45
クリップ
保護プレート固定用ツール 		003
26 A 123 682 00 71
シールド
ステアリング・カップリングの上側

ﾌｯﾄﾉｰﾄ解説
[090]
ｼｬｼﾅﾝﾊﾞNo.以降:
000 157707 その他取付け:　　　　　　　　　　　　　　　
  144100,  147196,  147780,  147785,  148473,  148483,  149826,  150547,  152057,  152059,  152062,  154612,  156255,  156340,
  156343,  156366,  156482,  156502,  156518,  156532,  156541,  156643,  157389,  157411,  157413,  157416,  157419,  157422,
  157425-  157427,  157429,  157430,  157433-  157435,  157437-  157439,  157441,  157443-  157445,  157448,  157451-  157454,
  157458,  157461,  157463,  157464,  157468,  157470,  157471,  157473-  157475,  157477-  157479,  157481,  157482,  157484-
  157486,  157488-  157501,  157504-  157511,  157513-  157519,  157521-  157597,  157599,  157600,  157602-  157604,  157606-
  157609,  157611-  157613,  157615-  157620,  157622,  157624,  157625,  157627-  157705.
003 078977
007 064070
102 149491 その他取付け: 138704　　　　　　　　　　　　　　　
103 150178 その他取付け: 139689　　　　　　　　　　　　　　　
105 164442 その他取付け: 159864　　　　　　　　　　　　　　　
 		001 R
32 A 123 682 11 71
シールド
フューエル・フィラ・パイプ 		001
35 N 007976 004205
鉄板ビス
4.8X13 		002
38 N 000125 004211
ウインドウ 002
