PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

Schema

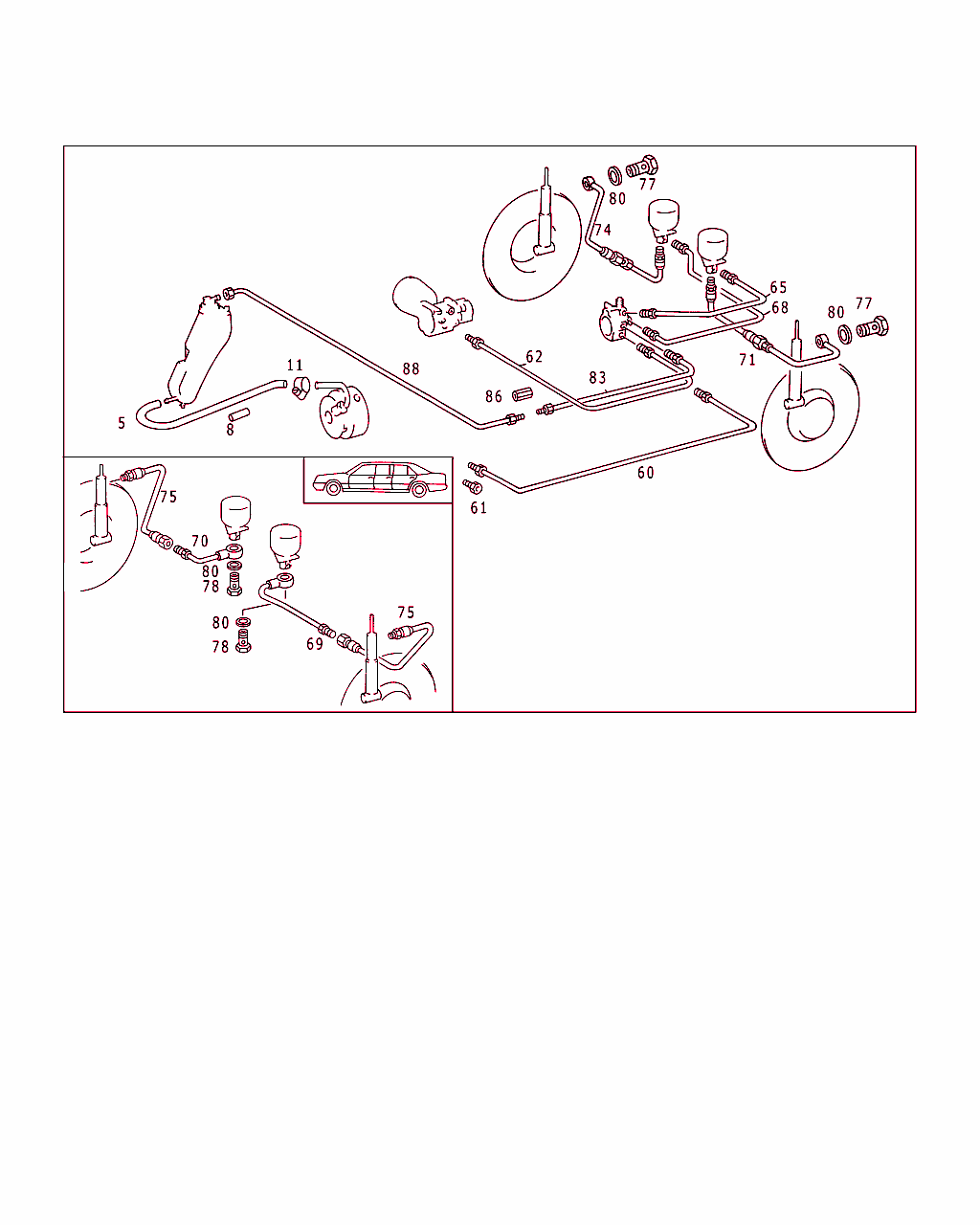

B32285000013.991126

[image]

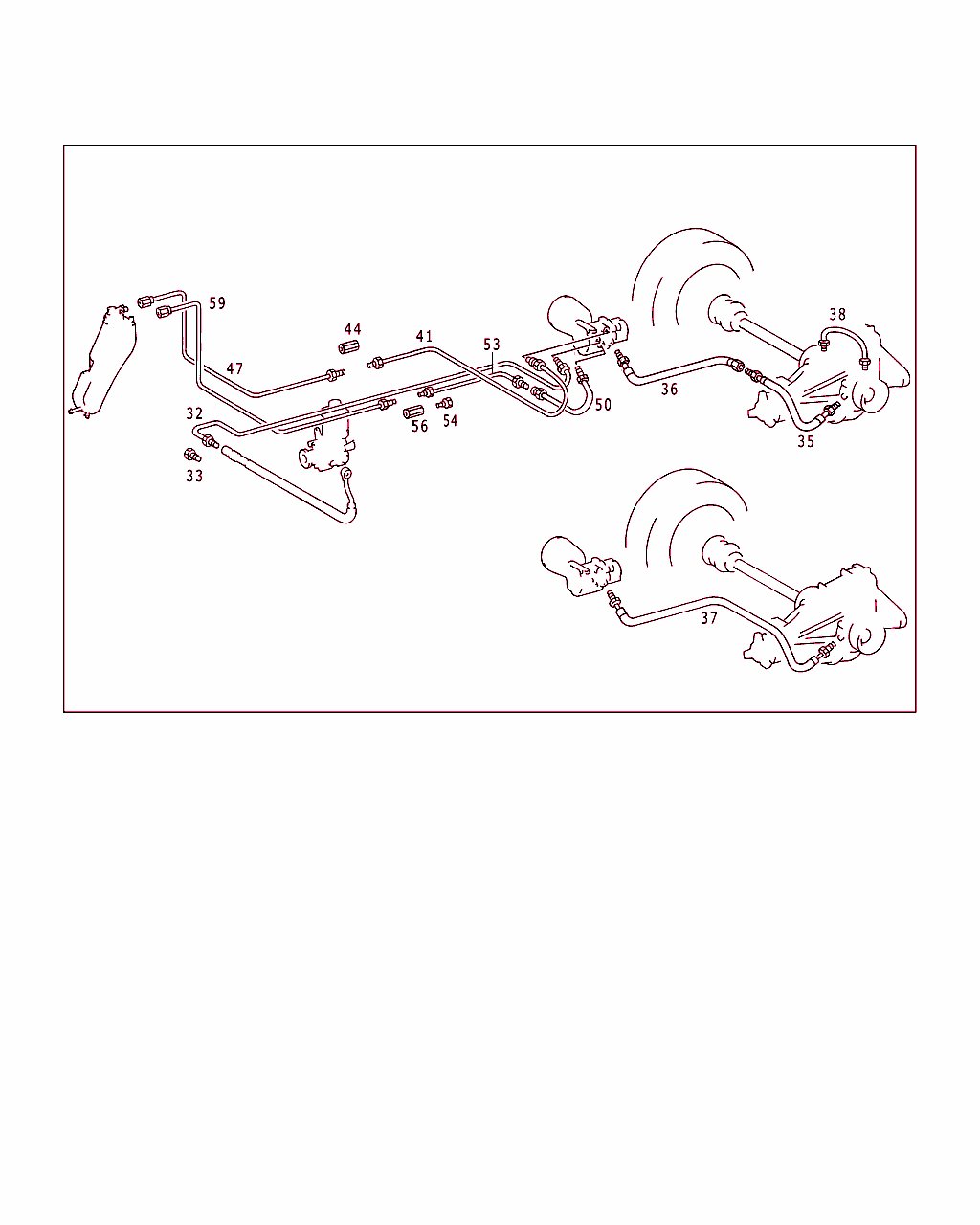

B32285000016.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 997 48 82
ホース
オイル・タンクからオイル・ポンプのオイル・パイプまで 		001
5 A 114 997 04 82
ホース
オイル・タンクからオイル・ポンプのオイル・パイプまで
580 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
11 N 916002 017100
クランプ 002
11 A 005 997 01 90
ホース・クランプ
オイル・コネクティング・ホース 		002
32 A 124 320 31 72
ライン
ハイ・プレッシャ・ホース / ASD コントロール・バルブ 		001
35 A 124 350 18 80
ライン
コントロール・バルブからリング・シリンダ

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: B 786522
 		001
36 A 124 350 12 80
ライン
コントロール・バルブからリング・シリンダ

これに変更 A 124 350 23 80

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: B 786522
 		001
36 A 124 350 23 80
ライン
コントロール・バルブからリング・シリンダ

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: B 786522
 		001
37 A 124 350 23 80
ライン
コントロール・バルブからリング・シリンダ

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: B 786523
 		001
38 A 129 350 00 80
ライン
左リング・シリンダから 右リング・シリンダまで 		001
41 A 124 320 30 53
ライン
コネクタ「N」、 コントロール・バルブからカップリング・ピースまで

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前: B 688750
 		001
41 A 124 320 08 54
ライン
コネクタ「N」、 コントロール・バルブからカップリング・ピースまで

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降: B 688751
 		001
44 A 123 327 00 88
カップリング・ピース 001
47 A 124 320 39 53
ライン

これに変更 A 124 320 25 72 		-
47 A 124 320 25 72
オイル・ライン
(リターン・ライン) カップリング・ピースから オイル・リザーバまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
50 A 124 320 67 72
ライン

これに変更 A 124 350 19 80 		-
50 A 124 350 19 80
ライン
コネクタ「T」、 コントロール・バルブからオイル・リザーバまで

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: B 786522
 		001
53 A 124 320 37 53
ライン
コネクタ「T」、 コントロール・バルブからカップリング・ピースまで

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前: B 688750
 		001
53 A 124 320 50 54
ライン

これに変更 A 124 320 72 72
• +001 A 180 990 00 66 		-
53 A 124 320 72 72
ライン
コネクタ「T」、 コントロール・バルブからカップリング・ピースまで

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降: B 688751
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
54 A 180 990 00 66
ユニオン・ボルト

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降: B 688751
 		001
56 A 126 327 00 88
カップリング・ピース 001
59 A 124 320 41 53
ライン

これに変更 A 124 320 37 72 		-
59 A 124 320 37 72
ライン
(リターン・ライン) カップリング・ピースから オイル・リザーバまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
60 A 124 320 51 53
ライン
高圧ホースからレベル・コントロール・バルブへ 		001
60 A 124 320 51 53
ライン

これに変更 A 124 320 51 72
• +001 A 126 997 00 34 		-
60 A 124 320 51 72
ライン
高圧ホースからレベル・コントロール・バルブへ

ﾌｯﾄﾉｰﾄ解説
[057]
ｼｬｼﾅﾝﾊﾞNo.以前:B 923966
EXCEPT
B 904437,B 904781,B 904869,B 905626,B 905627,B 907629,B 907632,B 907780,B 907804,B 908432,B 908776,B 910693,B 910696,B 910797,
B 910801,B 914536,B 914543,B 914549,B 914579,B 916546,B 917180,B 919482,B 920870,B 920875,B 920977,B 921125,B 921263,B 921309,
B 921323,B 921330,B 921333,B 921338,B 921355,B 921427,B 923547,B 923551,B 923552,B 923555,B 923556,B 923563,B 923567,B 923570,
B 923572,B 923573,B 923577,B 923583,B 923602,B 923609,B 923615,B 923622,B 923625,B 923632,B 923654,B 923692,B 923795,B 923823,
B 923833,B 923844,B 923859,B 923863,B 923883,B 923885,B 923889,
ALSO INSTALLED IN
B 923986,B 924032,B 924042,B 924044,B 924051,B 924057,B 924112,B 924146,B 924194,B 924226,B 924227,B 924238,B 924253,B 924301,
B 924332,B 924373,B 924403,B 924417,B 924477,B 924508,B 924509,B 924627,B 924703,B 924724,B 924775,B 924850,B 924899,B 925008,
B 925080,B 925244,B 925333,B 925362,B 925601,B 925613,B 925938,B 926053,B 926564,B 926646,B 926727,B 927173,B 927179,B 929230,
B 929231,B 930408,B 930432,B 934585,B 935125,B 937040,B 939220.
 		001
62 A 124 320 42 53
ライン
コントロール・バルブからレベル・コントロール・バルブへ 		001
65 A 124 320 45 53
ライン
レベル・コントロール・バルブから左スプリング・リザーバへ 		001
68 A 124 320 46 53
ライン
レベル・コントロール・バルブから右スプリング・リザーバへ 		001
71 A 124 997 11 82
ホース
スプリング・リザーバから左スプリング・ストラットまで

ﾌｯﾄﾉｰﾄ解説
[037]
ｼｬｼﾅﾝﾊﾞNo.以前: B 336758
 		001
71 A 124 997 65 82
ホース

これに変更 A 124 997 71 82 		-
71 A 124 997 71 82
ホース
スプリング・リザーバから左スプリング・ストラットまで

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降: B 336759
 		001
74 A 124 997 12 82
ホース

これに変更 A 124 997 70 82 		-
74 A 124 997 70 82
ホース
スプリング・リザーバから右スプリング・ストラットまで 		001
77 N 915036 008105
中空ボルト 002
80 N 007603 016103
シーリング・リング 004
83 A 124 320 28 53
ライン
(リターン・ライン)レベル・コントロール・バルブからオイル・タンクへ

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以前: B 688750
 		001
83 A 124 320 06 54
ライン
(リターン・ライン)レベル・コントロール・バルブからオイル・タンクへ

ﾌｯﾄﾉｰﾄ解説
[049]
ｼｬｼﾅﾝﾊﾞNo.以降: B 688751
 		001
86 A 123 327 00 88
カップリング・ピース 001
88 A 124 320 39 53
ライン

これに変更 A 124 320 25 72 		-
88 A 124 320 25 72
オイル・ライン
(リターン・ライン) カップリング・ピースから オイル・リザーバまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
