一覧

PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

Schema

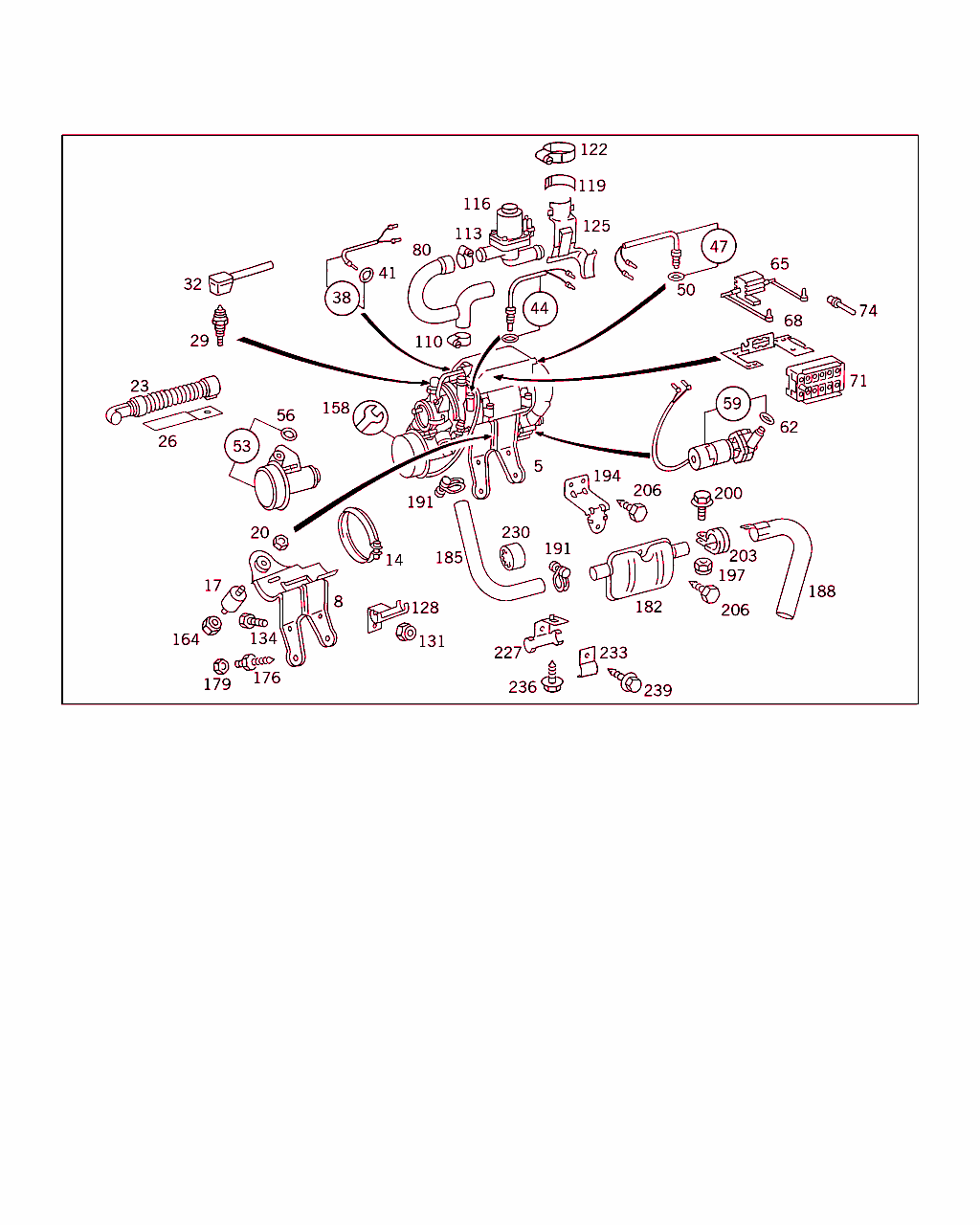

B50345000002.950516

[image]

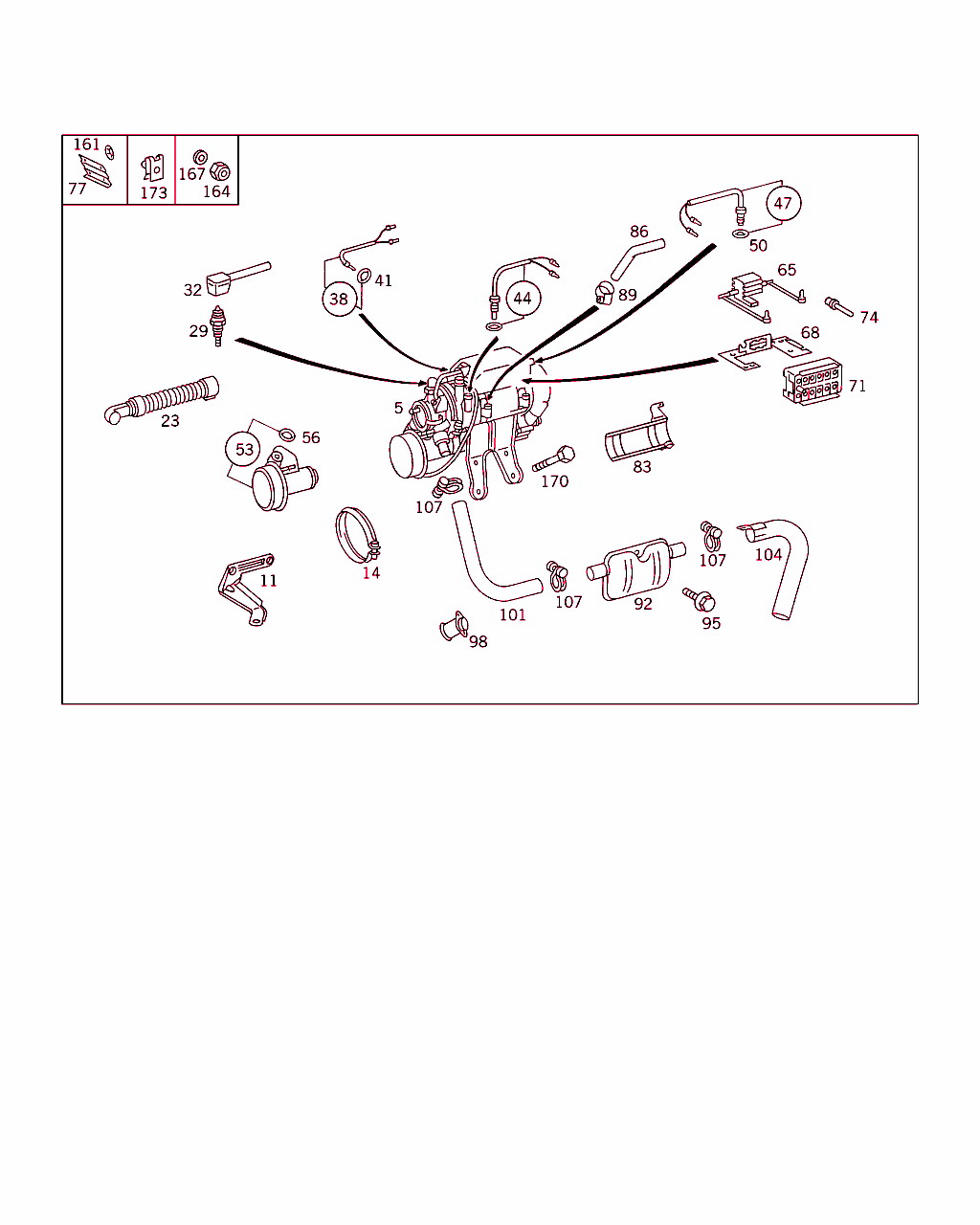

B50345000012.950516

[image]

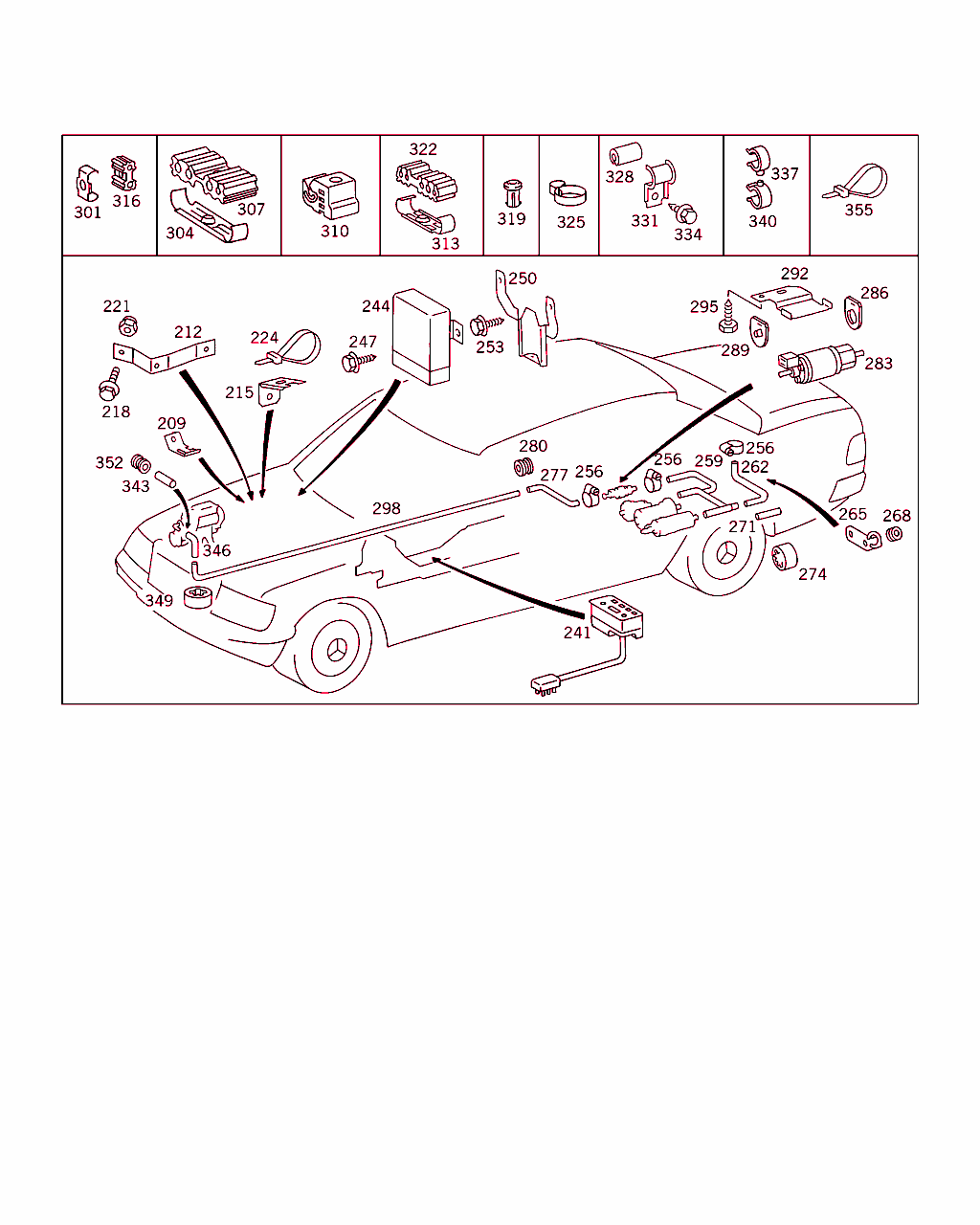

B50345000001.950516

[image]

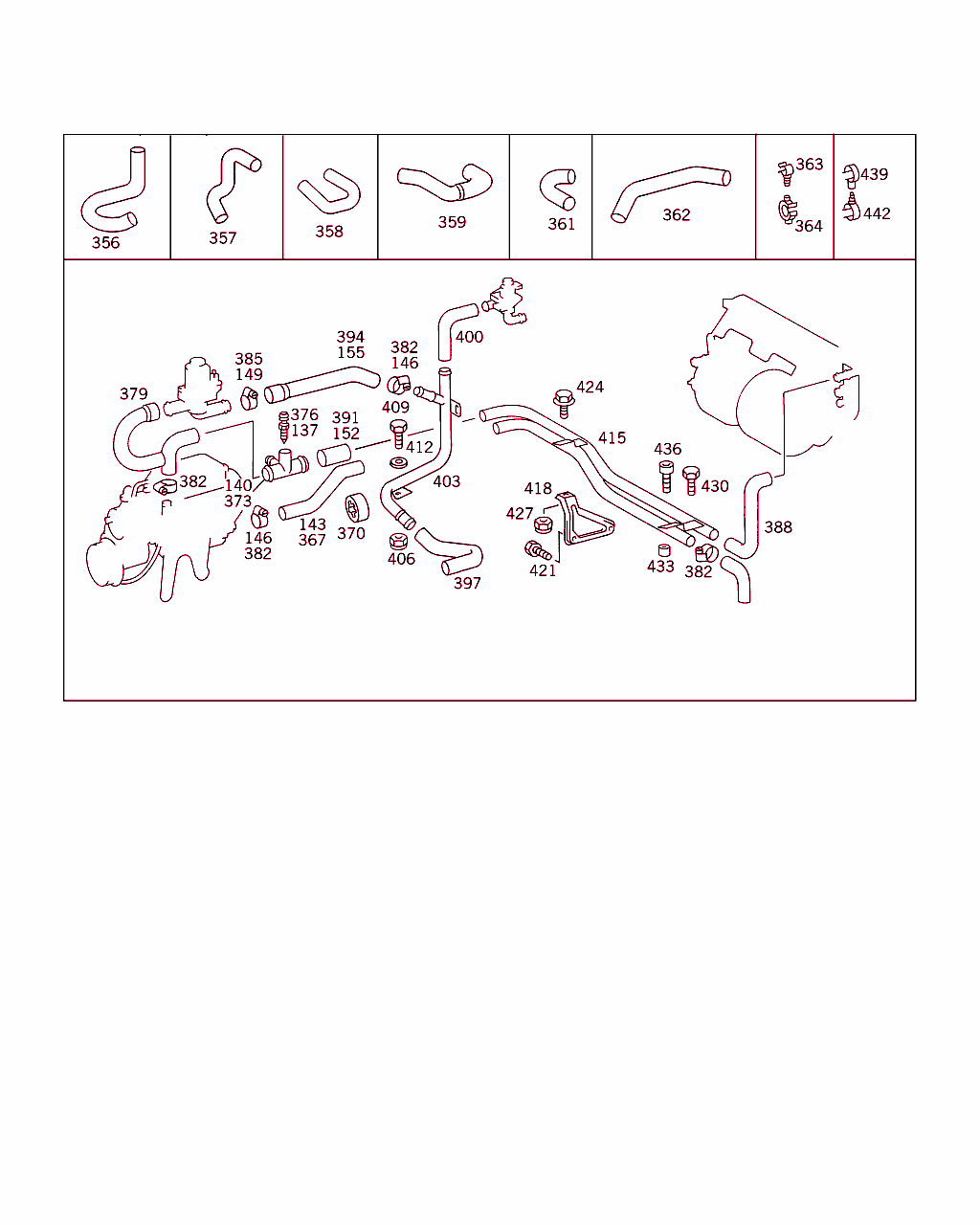

B50345000005.970801

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 500 00 98
ヒータ
納品内容 		001
8 A 201 506 18 40
ホルダー
ヒータ 		001
14 A 002 997 82 90
連結ピース

これに変更 N 916017 070000 		-
14 N 916017 070000
クランプ

これに変更 N 000000 000674 		-
14 N 000000 000674
クランプ
ヒータ/ブラケット 		002
17 A 124 504 01 12
ラバー・バッファ
ホイール・ハウス/ヒータ 		001
20 N 000934 006007
ナット
ラバー・ブッシュ / ブラケット 		001
23 A 003 491 79 01
マフラ
インテーク・マフラ 		001
26 A 124 506 44 40
ホルダー
ヒータからマフラへ 		001
29 A 000 835 10 26
グロープラグ 001
32 A 002 820 79 15
電気ケーブル 001
38 A 000 542 05 73
クリップ
(フレーム・モニタ) 		001
41 A 011 997 41 48
シールリング 001
44 A 000 506 02 66
温度センサ

これに変更 A 000 830 08 72 		-
44 A 000 830 08 72
温度センサ 001
47 A 000 546 03 25
クリップ
140 MM 		001
50 A 011 997 42 48
シールリング 001
53 A 000 500 57 93
ブロワ

これに変更 A 000 500 88 93 		-
53 A 000 500 88 93
ブロワ 001
56 A 011 997 43 48
シールリング 001
59 A 000 506 32 99
循環ポンプ

これに変更 A 000 506 41 99

ﾌｯﾄﾉｰﾄ解説
[104]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. B 603332
 		-
59 A 000 506 41 99
循環ポンプ 001
62 A 001 997 25 41
シールリング 001
65 A 001 545 35 18
抵抗

これに変更 A 001 545 36 18 		-
65 A 001 545 36 18
抵抗 001
68 A 201 545 41 40
ホルダー
レジスタ 		001
71 A 012 545 67 28
プラグ
(コネクタ) 		001
74 A 012 545 73 28
プラグ・ピン
2.5 MM 		012
80 A 124 506 04 35
ホース
HEATER UNIT OUTLET TO DE-AERATION AND TIMING VALVES 		001
110 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
110 A 005 997 01 90
ホース・クランプ
ヒータ 		001
113 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
113 N 000000 000667
クランプ
エレクトロ・スイッチオーバ・バルブ 		001
116 A 000 506 25 64
バルブ
エレクトロ・スイッチオーバ・バルブ 		001
119 A 126 987 01 14
ラバー・テープ

これに変更 A 126 987 02 14 		-
119 A 126 987 02 14
ラバー・テープ
エレクトロ・スイッチオーバ・バルブ 		001
122 N 916026 040000
クランプ

これに変更 A 006 997 43 90 		-
122 A 006 997 43 90
ホース・クランプ
エレクトロ・スイッチオーバ・バルブ 		001
125 A 124 506 23 40
ホルダー
エレクトロ・スイッチオーバ・バルブ 		001
158 A 000 506 01 29
リペア・キット 001
164 N 913011 006000
ナット
ホイール・ハウス/ヒータ 		001
176 A 201 504 02 12
ラバー・ブッシュ
サイド・メンバー右側に 		002
179 N 000934 006007
ナット
サイド・メンバー右側に 		002
182 A 004 491 28 01
マフラ

これに変更 A 005 491 08 01 		-
182 A 005 491 08 01
マフラ
排気ガス・マフラ 		001
185 A 000 835 41 97
ホース
ヒータと排気ガス・マフラの間

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		-
185 A 000 835 41 97
ホース
ヒータと排気ガス・マフラの間
600 MM 		001
188 A 124 490 00 27
テールパイプ
排気ガス・マフラ 		001
191 A 002 997 33 90
クランプ

これに変更 A 004 997 68 90 		-
191 A 004 997 68 90
クランプ
排気ガス・マフラ 		002
191 A 004 997 68 90
クランプ
ヒータ 		001
194 A 124 506 33 40
ホルダー
排気ガス・マフラ 		001
206 N 914128 006200
鉄板ビス
サイド・メンバー右側に 		003
227 A 201 506 07 40
ホルダー
サイド・メンバー右側に 		001
233 A 100 995 08 20
クランプ
サイド・メンバー右側に 		001
236 N 914128 004200
鉄板ビス
サイド・メンバー右側に 		001
239 N 914128 006200
鉄板ビス
サイド・メンバー右側に 		001
239 N 914128 006200
鉄板ビス
ヒータ 		001
241 A 000 542 41 11
時計 001
244 A 002 545 51 32
コントロールユニット
エレクトロニック・コントロール・ユニット 		001
253 N 914005 005002
ワッシャ付きボルト
コントロール・ユニット・マウント 		002
256 N 916002 010100
クランプ
燃料ポンプ 		002
256 N 916002 010100
クランプ
CONNECTION TO FEED PUMP 		002
259 A 124 470 43 75
ホース
フューエル・ポンプ / リザーバ 		001
277 A 124 476 53 26
ホース
燃料ポンプからフューエル・ラインへ 		001
280 A 000 997 22 81
貫通グロメット
燃料ポンプからフューエル・ラインへ 		001
283 A 000 470 36 94
補助ポンプ
燃料ポンプ 		001
286 A 129 504 02 12
ラバー・ブッシュ
燃料ポンプ 		001
289 A 129 504 03 12
ラバー・ブッシュ
燃料ポンプ 		001
292 A 124 506 81 40
ホルダー
燃料ポンプ 		001
295 A 126 990 10 36
ヘキサゴン鉄板ビス

これに変更 A 203 990 00 36 		-
295 A 203 990 00 36
ねじ山形成6角ボルト 002
298 A 124 470 19 64
ライン
FUEL LINE TO FLOOR,RIGHT

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		001
298 A 124 470 23 64
ライン
FUEL LINE TO FLOOR,RIGHT

ﾌｯﾄﾉｰﾄ解説
[117]
ONLY FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		001
301 A 201 476 07 40
クランプ
FUEL LINE TO FLOOR,RIGHT

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
313 A 124 476 01 40
クランプ
メイン・フロア下部フューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[117]
ONLY FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
316 A 124 328 01 88
ラバー・タブ
FUEL LINE TO FLOOR,RIGHT

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
319 A 201 992 00 30
テンション・エレメント
FUEL LINE TO FLOOR,RIGHT

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
322 A 124 476 09 84
ダンピング・ストリップ
メイン・フロア下部フューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[117]
ONLY FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
328 A 126 328 01 81
ラバー・ブッシュ
サイド・メンバのフューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		005
331 A 108 995 05 20
クランプ
サイド・メンバのフューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
334 N 914128 006200
鉄板ビス
サイド・メンバのフューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[116]
NOT FOR USE WITH AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		004
337 A 123 995 02 65
クランピング・ブラケット

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
 		001
340 A 110 995 01 65
クランピング・ブラケット

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
 		001
346 A 201 476 11 26
ホース
ヒータ
180 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
358 A 124 506 69 35
ホース
エンジン・フィードからパイプ類まで 		001
367 A 124 506 68 35
ホース
パイプからヒータまで 		001
373 A 116 500 01 71
中間ピース
ベンチレーション・バルブ

ﾌｯﾄﾉｰﾄ解説
[156]
USED WITHOUT HEATED WINDSHIELD WASHER
 		001
376 A 124 500 01 40
ブリーダ・バルブ

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
 		001
376 A 000 420 08 55
ブリーダ・バルブ 001
379 A 124 506 59 35
ホース
HEATER UNIT OUTLET TO DE-AERATION AND TIMING VALVES

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
[167]
ｼｬｼﾅﾝﾊﾞNo.以前: B 527022
 		001
379 A 124 506 90 35
ホース

これに変更 A 124 506 94 35

ﾌｯﾄﾉｰﾄ解説
[169]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. B 670083
 		-
379 A 124 506 94 35
ホース
HEATER UNIT OUTLET TO DE-AERATION AND TIMING VALVES

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
[168]
ｼｬｼﾅﾝﾊﾞNo.以降: B 527023
 		001
382 N 916026 014000
クランプ

これに変更 A 140 995 00 36 		-
382 A 140 995 00 36
クランプ

これに変更 A 005 997 01 90 		-
382 A 005 997 01 90
ホース・クランプ
HEATER UNIT OUTLET TO DE-AERATION AND TIMING VALVES 		001
382 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
382 A 005 997 01 90
ホース・クランプ NB
385 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
385 N 000000 000667
クランプ NB
388 A 124 500 03 75
成形ホース
パイプ類から熱交換器まで、フィード 		001
391 A 124 506 16 35
ホース
パイプのベンチレーション・バルブ 		001
394 A 124 506 23 35
ホース
サイクル・バルブからリターン・パイプまで 		001
397 A 124 500 12 75
ホース
FROM RETURN PIPE TO ENGINE MOUNTED PIPE SOCKET 		001
400 A 124 500 09 75
ホース
FROM VALVE TO ADDITIONAL HEATER RETURN LINE

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
[167]
ｼｬｼﾅﾝﾊﾞNo.以前: B 527022
 		001
400 A 124 506 91 35
ホース
FROM VALVE TO ADDITIONAL HEATER RETURN LINE

ﾌｯﾄﾉｰﾄ解説
[157]
USED WITH HEATED WINDSHIELD WASHER
[168]
ｼｬｼﾅﾝﾊﾞNo.以降: B 527023
 		001
400 A 124 506 15 35
ホース
FROM VALVE TO ADDITIONAL HEATER RETURN LINE

ﾌｯﾄﾉｰﾄ解説
[156]
USED WITHOUT HEATED WINDSHIELD WASHER
 		001
403 A 124 500 05 72
ライン
サイクル・バルブからリターン・パイプまで 		001
415 A 124 500 20 72
ライン
FROM ENGINE TO HEATER UNIT 		001
415 A 124 500 21 72
ライン
FROM ENGINE TO HEATER UNIT 		001
424 N 914126 006005
ボルト

これに変更 N 914126 006000 		-
424 N 914126 006000
ボルト
パイプ・ライン / ファイア・ウォール 		001
427 N 913004 006002
ナット

これに変更 N 913004 006001 		-
427 N 913004 006001
ナット

これに変更 N 910113 006000 		-
427 N 910113 006000
ヘキサゴン・ナット
パイプ・ライン / ファイア・ウォール 		001
430 A 126 990 10 36
ヘキサゴン鉄板ビス

これに変更 A 203 990 00 36 		-
430 A 203 990 00 36
ねじ山形成6角ボルト
パイプ・ライン / ファイア・ウォール 		002
433 A 124 506 02 50
ブッシュ
ROHRLEITUNG AN ZYLINDERKOPF

ﾌｯﾄﾉｰﾄ解説
[153]
USED WITH MANUAL TRANSMISSION
 		001
433 A 124 506 01 50
スリーブ
ROHRLEITUNG AN ZYLINDERKOPF

ﾌｯﾄﾉｰﾄ解説
[154]
USED WITH AUTOMATIC TRANSMISSION
 		001
436 N 000912 008203
シリンダ・ボルト
ROHRLEITUNG AN ZYLINDERKOPF

ﾌｯﾄﾉｰﾄ解説
[153]
USED WITH MANUAL TRANSMISSION
 		001
436 N 000912 008111
シリンダ・ボルト

これに変更 N 000000 000190 		-
436 N 000000 000190
シリンダ・ボルト
ROHRLEITUNG AN ZYLINDERKOPF
M8X25

ﾌｯﾄﾉｰﾄ解説
[154]
USED WITH AUTOMATIC TRANSMISSION
 		001
