PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

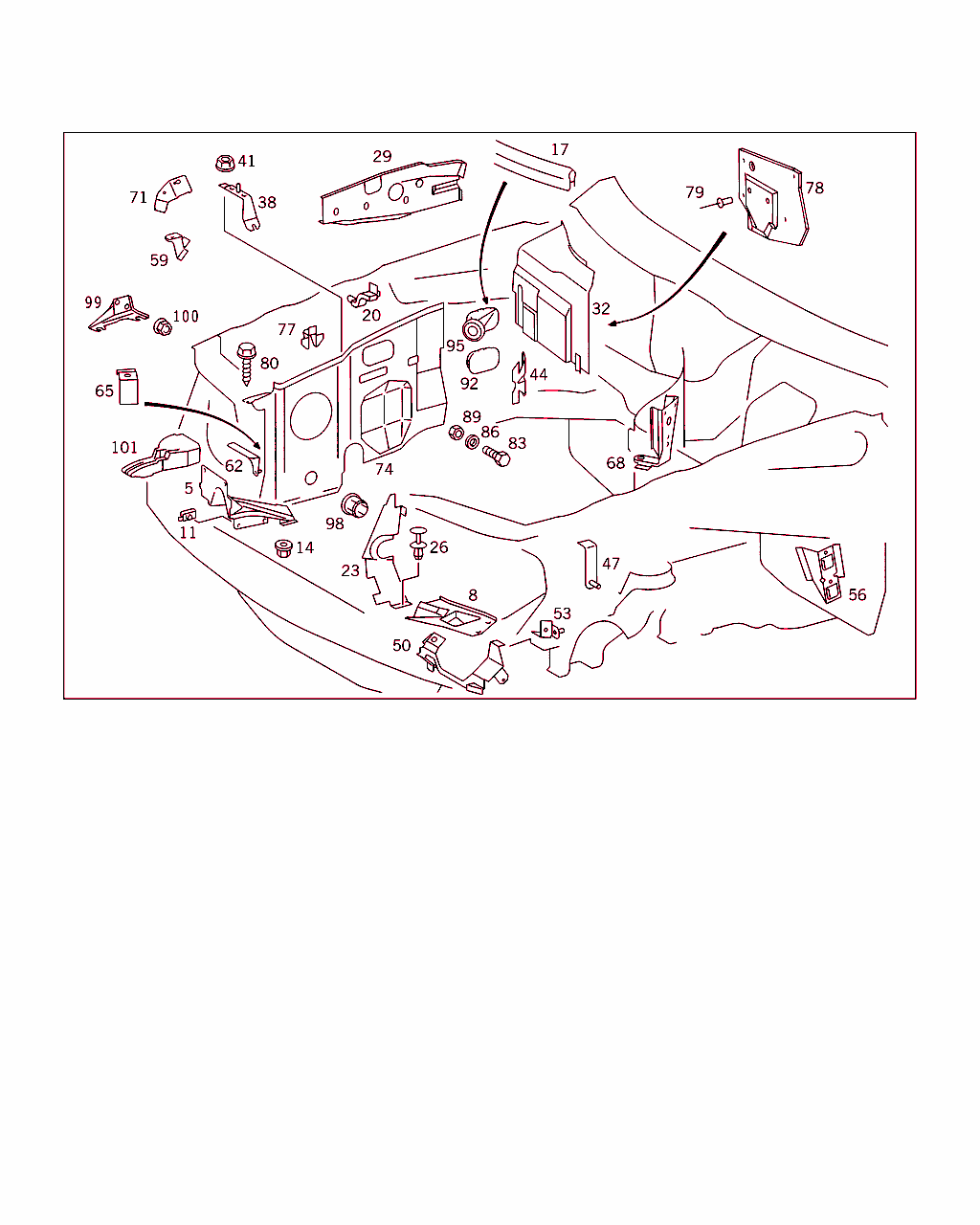

Schema

B62090000042.010831

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 628 09 07
カバー
ホイール・ハウスと左サイド・メンバの 間 		001
5 A 124 628 10 07
カバー
ホイール・ハウスと右サイド・メンバの間 		001
11 A 124 990 04 92
スプレッド・リベット
カバー / サイド・メンバおよびホイール・ハウス 		002 A
14 A 003 990 02 51
ねじ込み式ナット
ホイール・ハウスに取り付けるカバー 		004
17 A 124 628 52 98
ウェザ・ストリップ
パーティション

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		002
20 A 124 628 02 35
ブラケット
ケーブル・スルー、右上部パーティション・ウォール 		001
20 A 124 628 03 35
ブラケット
ケーブル・スルー、左上部パーティション・ウォール 		001
23 A 124 628 19 07
カバー
ヘッドランプ・ユニットとフレームの間、左サイド 		001
23 A 124 628 20 07
カバー
ヘッドランプ・ユニットとフレームの間、右サイド 		001
26 A 201 990 01 92
スプレッド・リベット
カバー / サイド・フレームおよびフロント・サイド・メンバ 		006
29 A 124 626 05 16
増幅
左エンジン・フード 		001
29 A 124 626 06 16
レインフォース
右エンジン・フード 		001
32 A 124 626 16 30
カバー
電子ユニット、右 		001 L
32 A 124 626 19 30
カバー
電子ユニット、左 		001 R
38 A 124 620 91 14
ホルダー
ホイール・ハウスのリザーバ 		001
41 N 913023 006001
ナット
ホイール・ハウスに取り付けるブラケット 		002
50 A 124 620 65 14
ホルダー
オイル・クーラ / 左ホイール・ハウス 		001
53 A 124 620 63 14
ホルダー
オイル・クーラ / 左ホイール・ハウス 		001
56 A 124 625 10 14
ホルダー
チャコール・キャニスタ / 左ファイア・ウォール 		001
99 A 124 628 64 14
ホルダー
循環ポンプおよびウォータ・バルブ

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: B 926098
B 923966 ALSO INSTALLED IN
B 923986,B 924032,B 924042,B 924044,B 924051,B 924057,B 924112,B 924146,B 924194,B 924226,B 924227,B 924238,B 924253,B 924301,
B 924332,B 924373,B 924403,B 924417,B 924477,B 924508,B 924509,B 924627,B 924703,B 924724,B 924775,B 924850,B 924899,B 925008,
B 925080,B 925244,B 925333,B 925362,B 925601,B 925613,B 925938,B 926053,B 926564,B 926646,B 926727,B 927173,B 927179,B 929230,
B 929231,B 930408,B 930432,B 934585,B 935125,B 937040,B 939220.
[520]
ONLY FOR AUSTRALIA CODE 625
 		001
100 N 913023 006001
ナット
ブラケット / 右ホイール・ハウス 		002
