PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

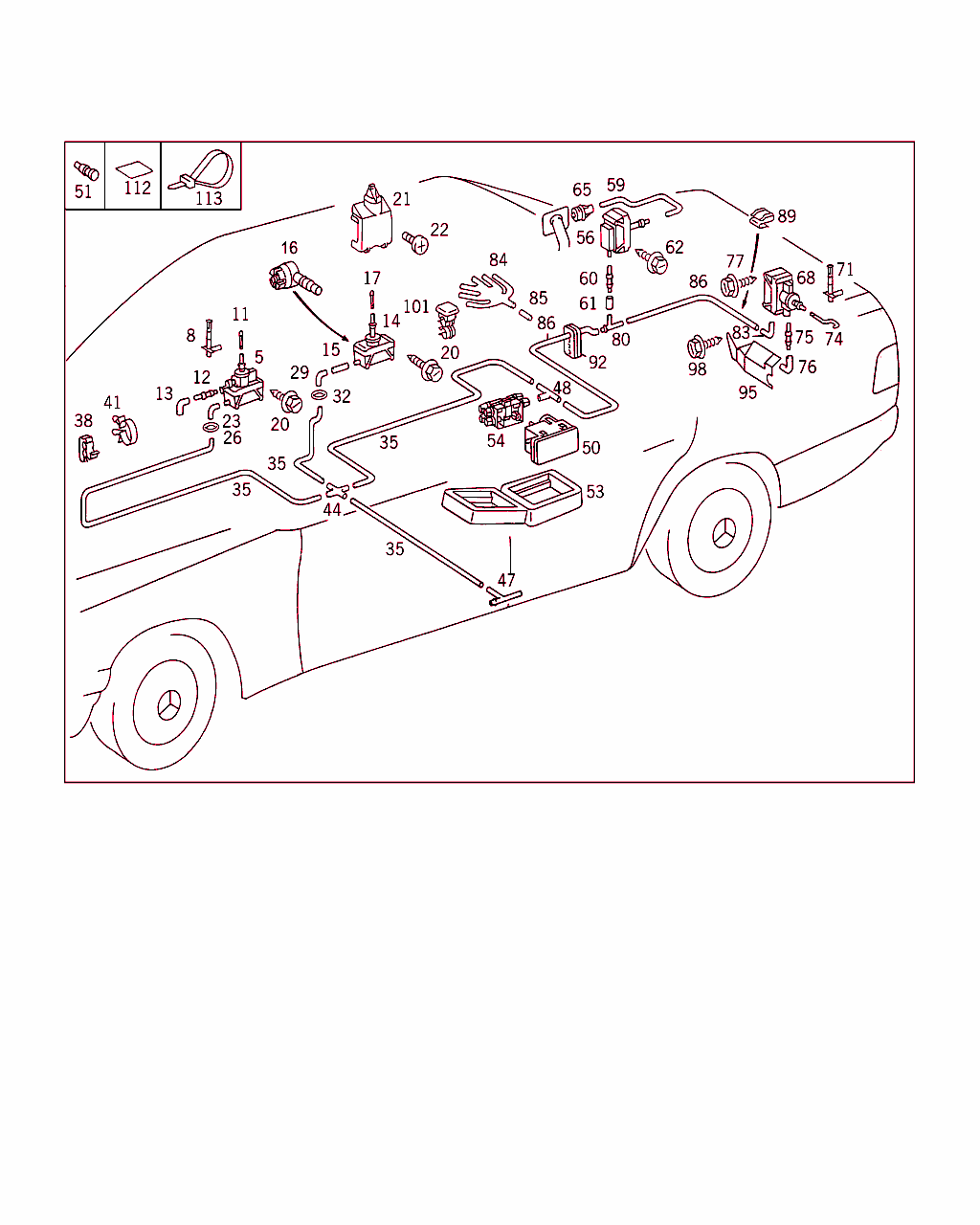

Schema

B80045000076.090320

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 800 78 75
エレメント

これに変更 A 124 800 18 75
• +002 A 129 805 04 44
• +002 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
5 A 124 800 18 75
エレメント
運転席ドア

♦ 以下から選択できます A 124 800 15 75
♦ 以下から選択できます A 124 800 21 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
5 A 000 800 94 75
エレメント

これに変更 A 124 800 21 75
• +002 A 129 805 04 44
• +002 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
5 A 124 800 21 75
エレメント
運転席ドア

♦ 以下から選択できます A 124 800 15 75
♦ 以下から選択できます A 124 800 18 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
5 A 000 800 85 75
エレメント

これに変更 A 124 800 15 75
• +002 A 129 805 04 44
• +002 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
5 A 124 800 15 75
エレメント
運転席ドア

♦ 以下から選択できます A 124 800 18 75
♦ 以下から選択できます A 124 800 21 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
8 A 201 800 10 74
シフト・ロッド
運転席ドア・バキューム・エレメント
TO 000 800 85 75

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		002
11 A 124 805 05 74
シフト・ロッド 002
12 A 202 805 03 44
プラグ
運転席ドア・バキューム・エレメント

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
13 A 007 997 61 82
ホース
運転席ドア・バキューム・エレメント
50 MM

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
[404]
ORDER BY THE METER
 		002
14 A 000 800 71 75
エレメント

これに変更 A 124 800 17 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
14 A 124 800 17 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 20 75
♦ 以下から選択できます A 124 800 23 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
14 A 000 800 73 75
エレメント

これに変更 A 124 800 20 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
14 A 124 800 20 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 17 75
♦ 以下から選択できます A 124 800 23 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
14 A 000 800 79 75
エレメント

これに変更 A 124 800 23 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
14 A 124 800 23 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 17 75
♦ 以下から選択できます A 124 800 20 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		002
14 A 000 800 92 75
エレメント

これに変更 A 124 800 17 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82 		-
14 A 124 800 17 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 20 75
♦ 以下から選択できます A 124 800 23 75 		002
15 A 007 997 61 82
ホース
左右リヤ・ドア・バキューム・エレメント
50 MM

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
[404]
ORDER BY THE METER
 		002
15 A 129 800 95 15
ライン -
16 A 202 800 04 53
クラッチ
左右リヤ・ドア・バキューム・エレメント

ﾌｯﾄﾉｰﾄ解説
[008]
VACUUM LINE WITH CONNECTOR TO BE CUT OFF TO THE LENGTH REQUIRED, AND TO BE CONNECTED TO EXISTING VACUUM LINE BY MEANS OF
007 997 61 82 HOSE
 		002
17 A 201 805 00 74
シフト・ロッド
リヤ・ドア・バキューム・エレメントまで 		002
20 A 001 990 03 36
ボルト
エレメント / 運転席およびリヤ・ドア 		008
21 A 124 805 05 90
カバー
リヤ・ドア・エレメント 		001
22 N 914138 004206
ボルト
リヤ・ドア・エレメント 		002
23 A 117 078 05 81
ホース
運転席ドア・バキューム・エレメント 		002
26 A 126 997 02 40
シール・リング 002
29 A 007 997 61 82
ホース
左右リヤ・ドア・バキューム・エレメント
350 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
32 A 201 987 02 41
ラバー・リング 002
35 A 005 997 59 82
ホース
左メイン・フロア・ディストリビュータから 左運転席ドア・バキューム・エレメントまで

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
35 A 005 997 59 82
ホース
左メイン・フロア・ディストリビュータから 左リヤ・ドア・バキューム・エレメントまで
1400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
35 A 005 997 59 82
ホース
右フロント・メイン・フロア・ディストリビュータから 右運転席ドア・バキューム・エレメントまで
1900 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
35 A 005 997 59 82
ホース
右メイン・フロア・ディストリビュータから 右リヤ・ドア・バキューム・エレメントまで
1150 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
35 A 005 997 59 82
ホース
右メイン・フロア・ディストリビュータ / 左メイン・フロア・ディストリビュータ
1750 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
35 A 005 997 59 82
ホース
ポンプから右メイン・フロア・ディストリビュータへ
1030 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
38 A 126 988 20 78
クリップ
バキューム・ライン / 左右運転席ドア・インナ・パーツ 		004
41 A 000 995 60 44
クランピング・ブラケット
バキューム・ライン / 左右運転席ドア・インナ・パーツ 		002
44 A 201 805 02 22
ジョイント
右メイン・フロア 		001
47 A 201 805 01 22
ディストリビュータ
左メイン・フロア 		001
48 A 124 805 01 22
ジョイント
セントラル・ロッキング・システム・ポンプ、右 		001
50 A 124 800 21 48
ポンプ
CENTRAL LOCKING MECHANISM; NOT WITH FRONT ORTHOPAEDIC BACKREST 		001
53 A 124 800 00 35
保護キャップ
上下 		001
54 A 124 800 01 22
ディストリビュータ
7接続付き 		001
54 A 124 800 02 22
ディストリビュータ
11接続付き 		001
56 A 000 800 91 75
エレメント

これに変更 A 129 800 20 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
56 A 129 800 20 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 129 800 25 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
56 A 001 800 04 75
エレメント

これに変更 A 129 800 25 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
56 A 129 800 25 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 129 800 20 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
59 A 124 805 07 74
シフト・ロッド
フィラ・パイプ・フラップ・エレメント 		001
60 A 202 805 03 44
プラグ
フィラ・パイプ・フラップ・ バキューム・エレメント

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
61 A 007 997 61 82
ホース
フィラ・パイプ・フラップ・ バキューム・エレメント
50 MM

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
[404]
ORDER BY THE METER
 		001
61 A 007 997 61 82
ホース
ディストリビュータまで
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
62 A 001 990 03 36
ボルト
エレメント / 右 C ピラー内側 		002
65 A 124 800 01 79
スリーブ
フィラ・ネック・リセス 		001
68 A 000 800 77 75
エレメント

これに変更 A 124 800 16 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
68 A 124 800 16 75
エレメント
トランク・ゲート

♦ 以下から選択できます A 124 800 19 75
♦ 以下から選択できます A 124 800 22 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
68 A 000 800 93 75
エレメント

これに変更 A 124 800 19 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
68 A 124 800 19 75
エレメント
トランク・ゲート

♦ 以下から選択できます A 124 800 16 75
♦ 以下から選択できます A 124 800 22 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
68 A 000 800 86 75
エレメント

これに変更 A 124 800 22 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		-
68 A 124 800 22 75
エレメント
トランク・ゲート

♦ 以下から選択できます A 124 800 16 75
♦ 以下から選択できます A 124 800 19 75

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
68 A 124 800 21 75
エレメント
トランク・ゲート

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
[520]
ONLY FOR AUSTRALIA CODE 625
 		001
68 A 124 800 25 75
エレメント
トランク・リッド・サブ・ヒューズ 		001
71 A 201 800 10 74
シフト・ロッド
TO 000 800 86 75

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: B 343719
 		001
74 A 124 805 00 74
シフト・ロッド
トランク・リッド・エレメント 		001
75 A 202 805 03 44
プラグ
トランク・リッド・エレメント

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
 		001
76 A 007 997 61 82
ホース
トランク・リッド・エレメント
50 MM

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: B 343720
[404]
ORDER BY THE METER
 		001
77 A 001 990 03 36
ボルト
エレメント / リヤ・センタ・パネル内側 		002
80 A 201 805 01 22
ディストリビュータ
ディストリビュータまで 		001
83 A 117 078 05 81
ホース
トランク・リッド・エレメント 		001
83 A 007 997 61 82
ホース
バキューム・ポンプ
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
84 A 124 805 02 22
ジョイント
バキューム・ポンプ 		001
85 A 000 158 14 35
パイプ
バキューム・ポンプ
32 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
86 A 005 997 59 82
ホース
ポンプからフィラ・ネック・フラップの ディストリビュータへ
1450 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
86 A 005 997 59 82
ホース
フィラ・パイプ・フラップ・ディストリビュータから トランク・リッド・バキューム・エレメントまで
1400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
89 A 003 988 88 78
クリップ 001
92 A 107 997 40 81
グロメット
リヤ・ウォール 		001
92 A 124 997 70 81
グロメット
REAR PANEL USED WITH CENTRAL LOCKING MECHANISM & TELEPHONE PRE-EQUIPMENT 		001
95 A 124 805 05 41
カバー
トランク・リッド・ロック・シフト・ロッド 		001
98 A 001 990 03 36
ボルト
カバー / トランク・リッド・ロック・エレメント 		001
101 A 123 988 71 78
クリップ 001
101 A 123 988 74 78
クリップ 001
112 A 004 989 52 85
粘着テープ・カット
70X70 MM 		NB
113 A 001 997 41 90
結束バンド
100 MM 		NB
113 A 114 997 01 90
結束バンド
80 MM 		NB
