PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

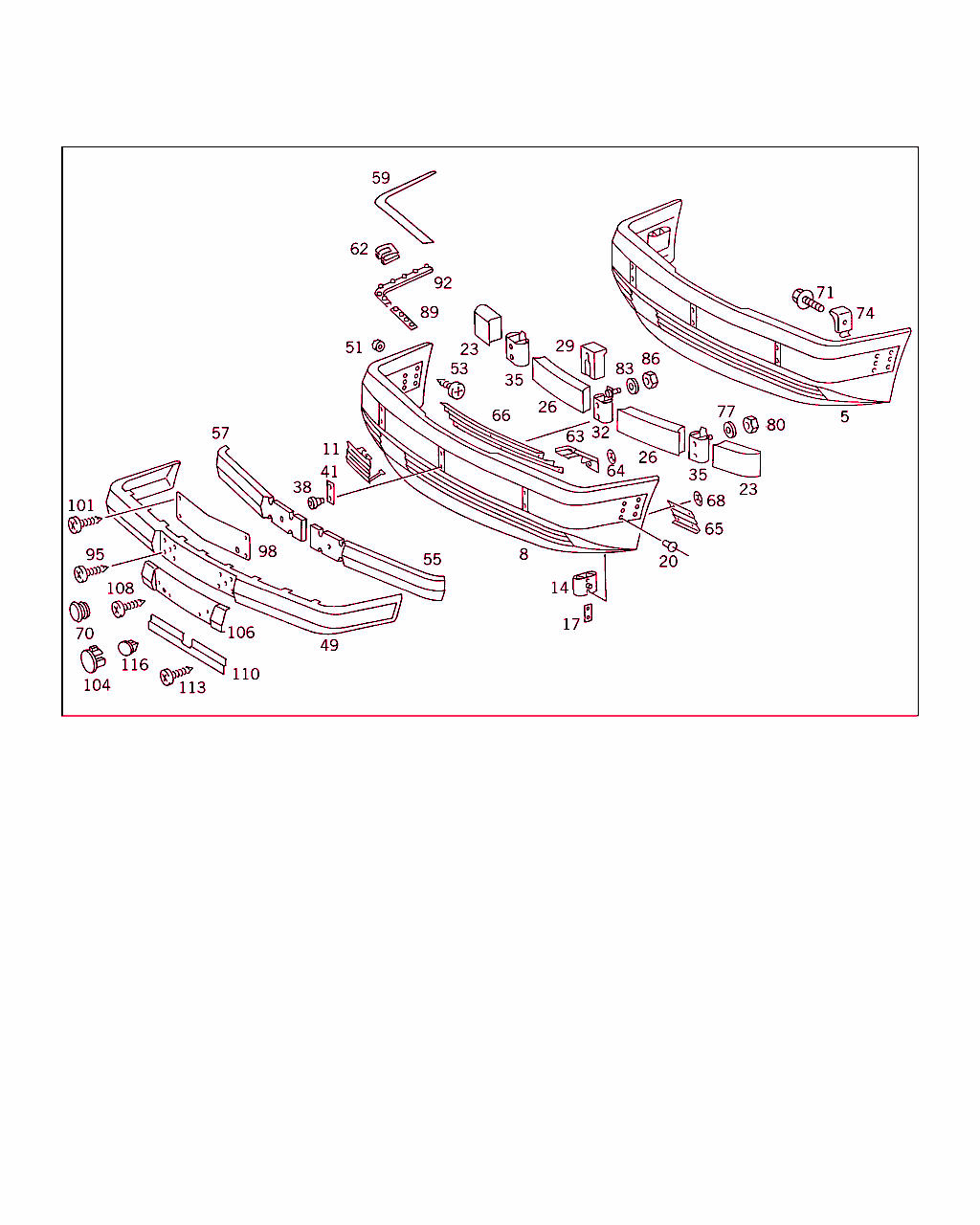

Schema

B88030000020.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 880 40 70
フロント・バンパ
カバー付き、オープン仕様

ﾌｯﾄﾉｰﾄ解説
[010]
FOR COLOR NUMBERS AND PAINT CODES USED FOR OUTSIDE PARTS,SEE FOOTNOTE 901
[420]
TO BE PAINTED PRIOR TO INSTALLATION
 		001
8 A 124 885 23 25
パネル
フロント・バンパ、オープン 仕様

ﾌｯﾄﾉｰﾄ解説
[010]
FOR COLOR NUMBERS AND PAINT CODES USED FOR OUTSIDE PARTS,SEE FOOTNOTE 901
[420]
TO BE PAINTED PRIOR TO INSTALLATION
 		001
11 A 124 880 01 05
トリム・リング
牽引フック用カバー・フラップ

ﾌｯﾄﾉｰﾄ解説
[901]
=================================================================================================I
COLOR NUMBERS                 I   USED WITH OUTSIDE PAINTWORK                                    I
------------------------------I------------------------------------------------------------------I
 NO.7700   ALTO GREY          I   040 ,122 ,199                                                  I
 NO.7738   SATO GREY          I   147                                                            I
 NO.7176   MUSSEL GREY        I   172 ,651 ,702                                                  I
 NO.6211   KIWI GREEN         I   249C,254 ,261 ,815                                             I
 NO.6856   TROPICAL GREEN     I   249D,256                                                       I
 NO.5301   ANDOR BLUE         I   348 ,355 ,900 ,929                                             I
 NO.8477   CHINCHILLA         I   432 ,441                                                       I
 NO.8482   CHIMNEY BROWN      I   475 ,485                                                       I
 NO.7166   VIOLETT GREY       I   481                                                            I
 NO.3521   NAVARRA RED        I   512 ,540 ,587                                                  I
 NO.3515   TARTAN RED         I   568                                                            I
 NO.1631   SAFARI BEIGE       I   623A                                                           I
 NO.1658   LIGHT IVORY        I   623B                                                           I
 NO.7177   STRATUS GREY       I   735 ,751                                                       I
 NO.7181   ATLAS GREY         I   744 ,752                                                       I
 NO.6250   LAGO               I   888                                                            I
 NO.5309   RIO BLUE           I   904                                                            I
 A = UP TO IDENT NO.: B 365987                                                                   I
 B = FROM  IDENT NO.: B 365988                                                                   I
 C = UP TO IDENT NO.: B 431235                                                                   I
 D = FROM  IDENT NO.: B 431236                                                                   I
=================================================================================================I
 		001
14 A 124 880 06 14
ホルダー
サイド・バンパー・カバーに 		002
17 A 124 885 08 11
プレート
サイド・バンパー・カバーに 		002
20 N 910002 006101
リベット
ホルダおよびプレート / バンパ・パネル 		004
20 A 001 990 96 97
リベット
ホルダおよびプレート / バンパ・パネル 		004
23 A 124 885 05 37
インパクトアブソーバ
フロント内側 		002
26 A 124 885 32 37
インパクトアブソーバ
フロント内側 		002
29 A 124 885 42 37
インパクトアブソーバ
センタ・フロント内側 		001
32 A 124 880 01 14
ホルダー
フロント中央部 		001
35 A 124 880 00 14
ホルダー
左および右フロント 		002
38 A 124 990 02 10
ボルト
ブラケットおよびインパクト・アブソーバ / バンパ・パネル 		006
41 A 124 885 22 11
プレート
ブラケットおよびインパクト・アブソーバ / バンパ・パネル 		003
49 A 124 885 10 21
プロテクト・モール
フロント・バンパ 		001
51 A 000 984 31 25
ナット
プロテクト・モール / パネル 		006
53 A 201 990 02 36
ボルト

これに変更 N 000000 000521 		-
53 N 000000 000521
鉄板ビス
プロテクト・モール / パネル 		006
55 A 124 885 31 37
インパクトアブソーバ
左フロント外側 		001
57 A 124 885 34 37
インパクトアブソーバ
右フロント外側 		001
59 A 124 880 13 36
ガイド・カバー
バンパ・パネル、左 		001
59 A 124 880 14 36
ガイド・カバー
バンパ・パネル、右 		001
62 A 124 988 90 78
スプリング・クリップ
バンパに取り付けるカバー 		014
63 A 124 885 00 69
スペーサ
エアコンの場合のみ有効 		001
64 A 000 994 96 45
ヒューズ
エアコンの場合のみ有効 		001
65 A 124 885 02 23
カバー
バンパ・パネル、右 		001
66 A 124 885 17 23
カバー
バンパ・パネル、センタ 		001
68 A 000 994 96 45
ヒューズ
パネルのカバー 		010
70 A 124 997 47 81
グロメット
温度センサ通路ロック 		001
71 A 201 990 15 01
ボルト
バンパ / ホイール・ハウス・ブラケット 		004
71 N 914126 006000
ボルト
バンパ / ホイール・ハウス・ブラケット
BEI SONDERSIGNALANLAGE 		001
74 A 124 885 00 12
ブラケット
バンパ / ホイール・ハウス・ブラケット 		002
77 A 202 990 34 40
ウインドウ
クロス・メンバのバンパ 		004
80 N 304032 008006
ヘキサゴン・ナット
クロス・メンバのバンパ 		004
83 A 673 990 11 40
ウインドウ
クロス・メンバのバンパ 		001
86 N 000934 006007
ナット
クロス・メンバのバンパ 		001
89 A 124 885 03 85
ウェザ・ストリップ
ヘッドランプ・ユニット下のパネル 		002
92 A 124 885 09 85
ウェザ・ストリップ
左、ヘッドランプ・ユニット下のライニング 		001
92 A 124 885 10 85
ウェザ・ストリップ
右、ランプ・ユニット下のカバー 		001
95 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		-
95 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
95 N 000000 000460
鉄板ビス
ライセンス・プレート / フロント・バンパ 		004
98 A 124 885 10 23
カバー 001
101 A 124 990 10 36
ボルト 004
104 A 001 997 83 86
プラグ 001
106 A 124 885 07 23
カバー
スイス仕様 		001
108 A 124 990 10 36
ボルト
スイス仕様 		004
110 A 124 885 09 21
レール
スイス仕様 		001
113 A 210 990 00 36
ボルト

これに変更 A 001 990 42 36 		-
113 A 001 990 42 36
ラウンド・ヘッド・ボルト
スイス仕様 		004
116 A 001 997 82 86
プラグ
スイス仕様 		001
