乗用車セダン、モデル・イヤー 92 年識別 No. A 085808 以前、例外はA 076358、A 078572、A 078649、A 078654、A 079219、A 079257、A 080610、A 080617、A 083524A 083847、A 083931、A 083968、A 083980、A 084022、A 084131、A 084140、A 084150、A 084174A 084573、A 084578、A 084652、A 084857、A 084882、A 084958他に取り付けられている場所は A 086703、A 087493乗用車セダン、モデル・イヤー 93 年識別 No. A 085809 以降、他に取り付けられている場所はA 076358、A 078572、A 078649、A 078654、A 079219、A 079257、A 080610、A 080617、A 083524A 083847、A 083931、A 083968、A 083980、A 084022、A 084131、A 084140、A 084150、A 084174A 084573、A 084578、A 084652、A 084857、A 084882、A 084958例外は A 086703、A 087493識別 No. A 139809 以前、例外は A 131094、A 132769、A 134408乗用車セダン、モデル・イヤー 94 年識別 No. A 139810 以降、他に取り付けられている場所は A 131094、A 132769、A 134408識別 No. A 189823 以前、例外はA 180224、A 187926、A 189291、A 189329、A 189403、A 189412、A 189421、A 189486、A 189509A 189513、A 189528、A 189614他に取り付けられている場所は A 190906乗用車セダン、モデル・イヤー 95 年識別 No. A 189824 以降、他に取り付けられている場所はA 180224、A 187926、A 189291、A 189329、A 189403、A 189412、A 189421、A 189486、A 189509A 189513、A 189528、A 189614例外は A 190906識別 No.A 290166 以前、例外は A 218428 〜 290165 コード 806 装備乗用車セダン、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No. A 328811 以降、例外はコード 806 装備車
140.032 => 300 SE 3.2 JAPAN; S 300 JAPAN
M: 104990, 104994
GA: 722368, 722371, 722605

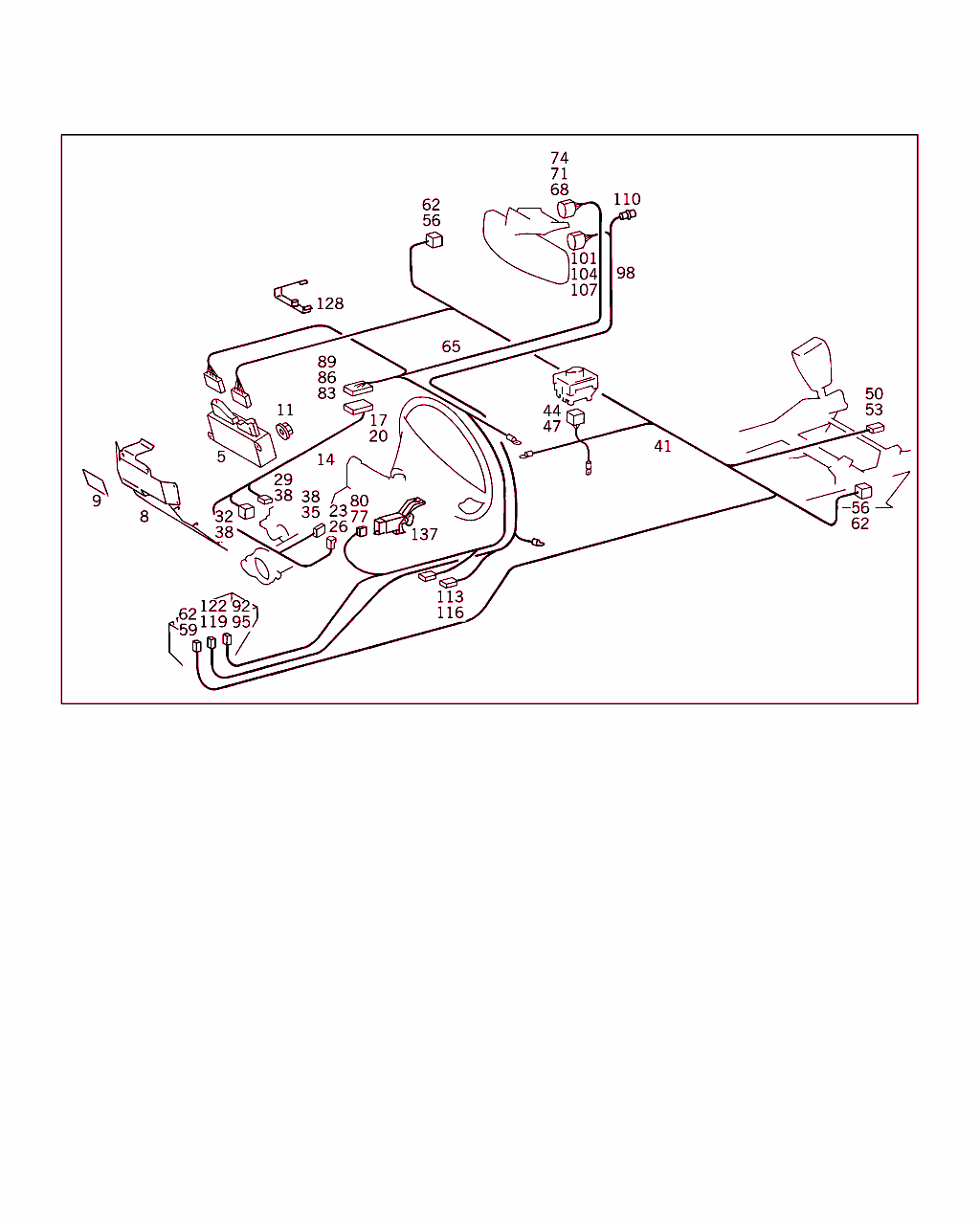

Schema

B82375000001.940708

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 820 14 26
コントロールユニット
運転席メモリ 		001
8 A 140 820 02 11
プレート

これに変更 A 140 820 12 11 		- LA
8 A 140 820 12 11
プレート
ファイヤウォールへ 		001 LA
8 A 140 820 03 11
プレート

これに変更 A 140 820 13 11 		- RA
8 A 140 820 13 11
プレート

これに変更 A 140 820 14 11 		- RA
8 A 140 820 14 11
プレート
ファイヤウォールへ 		001 RA
9 A 126 787 00 97
サポート

これに変更 A 001 983 23 10 		-
9 A 001 983 23 10
フェルト・ストリップ
ファイヤウォールへ
65 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
11 A 003 990 02 51
ねじ込み式ナット
コントロール・ユニット / マウンティング・プレート 		002
14 A 140 540 37 09
ケーブル・ハーネス
電動調節可能ステアリング・コラム 		001
14 A 140 540 34 08
ライン
ステアリング・コラムとミラーの調整 電動式、プログラミング付き 		001
17 A 017 545 12 28
コネクタ・ハウジング
コネクタ (ステアリング・コラム調整) 		001
20 A 016 545 14 28
コンタクト・ピン
2,5 MM 		NB
23 A 014 545 00 28
ハウジング 001
26 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		003
29 A 016 545 97 28
ハウジング
ステアリング・コラム調整モータ 		001
32 A 013 545 85 28
ハウジング 001
35 A 011 545 71 28
ハウジング 001
38 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
41 A 140 540 20 13
ケーブル・ハーネス
ステアリング・コラムとミラーの調整 電動式、プログラミング付き

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
41 A 140 440 35 37
ケーブル・ハーネス
ステアリング・コラムとミラーの調整 電動式、プログラミング付き

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
41 A 140 540 74 13
ケーブル・ハーネス
ステアリング・コラムとミラーの調整 電動式、プログラミング付き

ﾌｯﾄﾉｰﾄ解説
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
41 A 140 440 36 37
ケーブル・ハーネス
ステアリング・コラムとミラーの調整 電動式、プログラミング付き

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
44 A 021 545 07 28
ハウジング
ミラー調整スイッチ、 6 ピン 		001
47 A 003 545 57 26
スリーブ
1 MM 		NB
50 A 017 545 16 28
ハウジング
シート調整コントロール・ユニット 		001
53 A 003 545 06 26
コンタクト・ソケット
2,5 MM 		NB
56 A 019 545 59 28
プラグ
ドア・セパレーション・ポイント 		002
59 A 021 545 36 28
プラグ
ヒューズ・ボックス 		001
62 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
62 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
62 A 011 545 81 26
コンタクト・スプリング NB
62 A 003 545 68 26
コンタクト・スプリング
0,5-1 MM2 		NB
62 A 003 545 43 26
コンタクト・スプリング

これに変更 A 004 545 52 26 		-
62 A 004 545 52 26
コンタクト・スプリング
1,5 MM2 		001
65 A 140 540 21 13
ケーブル・ハーネス
ステアリング・コラムとミラーの調整 電動式、プログラミング付き 		001 LA
65 A 140 440 48 08
ケーブル・ハーネス
ステアリング・コラムとミラーの調整 電動式、プログラミング付き 		001 RA
68 A 022 545 42 28
ハウジング
ドア・ミラー内側 		001
71 A 000 545 35 40
カバー
TO 022 545 42 28 		001
74 A 003 545 48 26
ソケット・スリーブ
1 MM 		NB
77 A 017 545 23 28
ハウジング
ステアリング・コラム・チュ−ブ調整スイッチ 		001
77 A 017 545 23 28
ハウジング
ステアリング・コラム調整モータ 		001
80 A 003 545 06 26
コンタクト・ソケット
2,5 MM 		NB
83 A 017 545 41 28
クラッチ
ドア・ミラー・メモリおよびステアリング・コラム調整コントロール・ユニット 		001
86 A 000 545 65 83
キャップ
TO 017 545 41 28 		001
89 A 003 545 43 26
コンタクト・スプリング

これに変更 A 004 545 52 26 		-
89 A 004 545 52 26
コンタクト・スプリング
1,5 MM2 		NB
89 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
89 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
89 A 011 545 81 26
コンタクト・スプリング
0,5-1 MM2 		NB
92 A 021 545 54 28
プラグ
ヒューズ・ボックス 		001
95 A 003 545 68 26
コンタクト・スプリング
0.5 - 1.0 MM2 		NB
95 A 003 545 43 26
コンタクト・スプリング

これに変更 A 004 545 52 26 		-
95 A 004 545 52 26
コンタクト・スプリング
1.5 MM2 		NB
95 A 004 545 21 26
コンタクト・スプリング
2.5 MM2 		NB
95 A 004 545 22 26
コンタクト・スプリング

これに変更 A 011 545 83 26 		-
95 A 011 545 83 26
コンタクト・スプリング
4.0 MM2 		NB
98 A 140 440 60 09
ケーブル・ハーネス

これに変更 A 140 440 62 09 		- LA
98 A 140 440 62 09
ライン
自動防眩ミラー 		001
98 A 140 440 84 37
ケーブル・ハーネス
自動防眩ミラー

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 378020
コード 807 以外
その他 A 378019 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 249 -501
ｺｰﾄﾞ日付指定名称
[249 ]ｺｰﾄﾞ名称がありません
[501]19960806メモリ付き左右ドア・ミラー
 		001
98 A 140 440 95 37
ケーブル・ハーネス
自動防眩ミラー

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 378020
コード 807 以外
その他 A 378019 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 249+501
ｺｰﾄﾞ日付指定名称
[249]19951002自動防眩ルーム・ミラー
[501]19960806メモリ付き左右ドア・ミラー
 		001
101 A 017 545 56 28
ハウジング
ドア・ミラー内側 		001
104 A 000 545 35 40
カバー
TO 017 545 56 28 		001
107 A 003 545 48 26
ソケット・スリーブ
1 MM 		NB
110 A 003 545 06 26
コンタクト・ソケット
ルーム・ランプ
2.5 MM 		NB
113 A 016 545 01 28
コネクタ・ハウジング
コネクタ (運転席ケーブル・ハーネス) 		001
116 A 016 545 14 28
コンタクト・ピン
2.5 MM 		NB
119 A 021 545 37 28
プラグ
ヒューズ・ボックス
"O" 		001
122 A 003 545 68 26
コンタクト・スプリング
0,5 - 1,0 MM2 		NB
128 A 000 546 46 43
ホルダー
電気ケーブル / インストルメント・パネル 		001
137 A 140 545 01 11
スイッチ
調整可能ステアリング・コラム

ﾌｯﾄﾉｰﾄ解説
[033]
メモリ調整の場合以外

ﾌｯﾄﾉｰﾄ解説
[900]
=============================================================================================================I
コードおよび色番号:                                                                                                   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I    ...   I    515   I
    231   I    232   I    ...   I    234   I    235   I    ...   I    ...   I    238   I    ...   I    ...   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I    ...   I    ...   I
    541   I    ...   I    ...   I    ...   I    545   I    ...   I    ...   I    548   I    511   I    ...   I
    551   I    ...   I    ...   I    ...   I    555   I    ...   I    ...   I    558   I    518   I    ...   I
    561   I    ...   I    ...   I    ...   I    ...   I    ...   I    ...   I    ...   I    ...   I    ...   I
    961   I    962   I    ...   I    ...   I    ...   I    ...   I    ...   I    968   I    ...   I    ...   I
  黒色 I　　　　　　  青色　　　  I  ブラジル　　  I  サフラン　　  IシャンピニオンI　　　  緑色　　　   Iミディアム・レッド I　  灰色　　　  I  灰色　　　　  Iストーン・グレー I　
[901]
 NO.9051  I NO.5076  I .......  I NO.8F20  I NO.8F30  I .......  I .......  I NO.7101  I NO.7101  I NO.8F30  I
[902]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I          I          I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8317  I NO.8317  I NO.6122  I NO.3112  I NO.7102  I          I          I
[904]
 NO.7C45  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I          I          I
[905]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I          I          I
[906]
 NO.9A76  I NO.5B17  I NO.8F02  I NO.8F22  I NO.8F34  I NO.6B72  I NO.3B49  I NO.7C58  I          I          I
[907]
 NO.7C45  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I          I          I NO.7101  I NO.7C77  I NO.8F88  I
[908]
 NO.7101  I NO.5076  I          I NO.8F20  I NO.8F30  I          I          I NO.7101  I NO.7101  I NO.8F30  I
[909]
 NO.7101  I NO.7101  I          I NO.8F20  I NO.8F30  I          I          I NO.7101  I          I          I
=============================================================================================================I
 		001 LA
137 A 140 545 03 11
スイッチ
調整可能ステアリング・コラム

ﾌｯﾄﾉｰﾄ解説
[033]
メモリ調整の場合以外

ﾌｯﾄﾉｰﾄ解説
[955]
 NO.7C45  / NO.8317
 		001 RA
137 A 140 545 02 11
スイッチ
調整可能ステアリング・コラム

ﾌｯﾄﾉｰﾄ解説
[034]
メモリ調整の場合のみ

ﾌｯﾄﾉｰﾄ解説
[960]
 NO.7C45
 		001 LA
137 A 140 545 04 11
スイッチ
調整可能ステアリング・コラム

ﾌｯﾄﾉｰﾄ解説
[034]
メモリ調整の場合のみ

ﾌｯﾄﾉｰﾄ解説
[960]
 NO.7C45
 		001 RA
