一覧

ステーション・ワゴン
123.190 => 300 TD
M: 617912
GM: 716005, 717400
GA: 722118, 722405

Schema

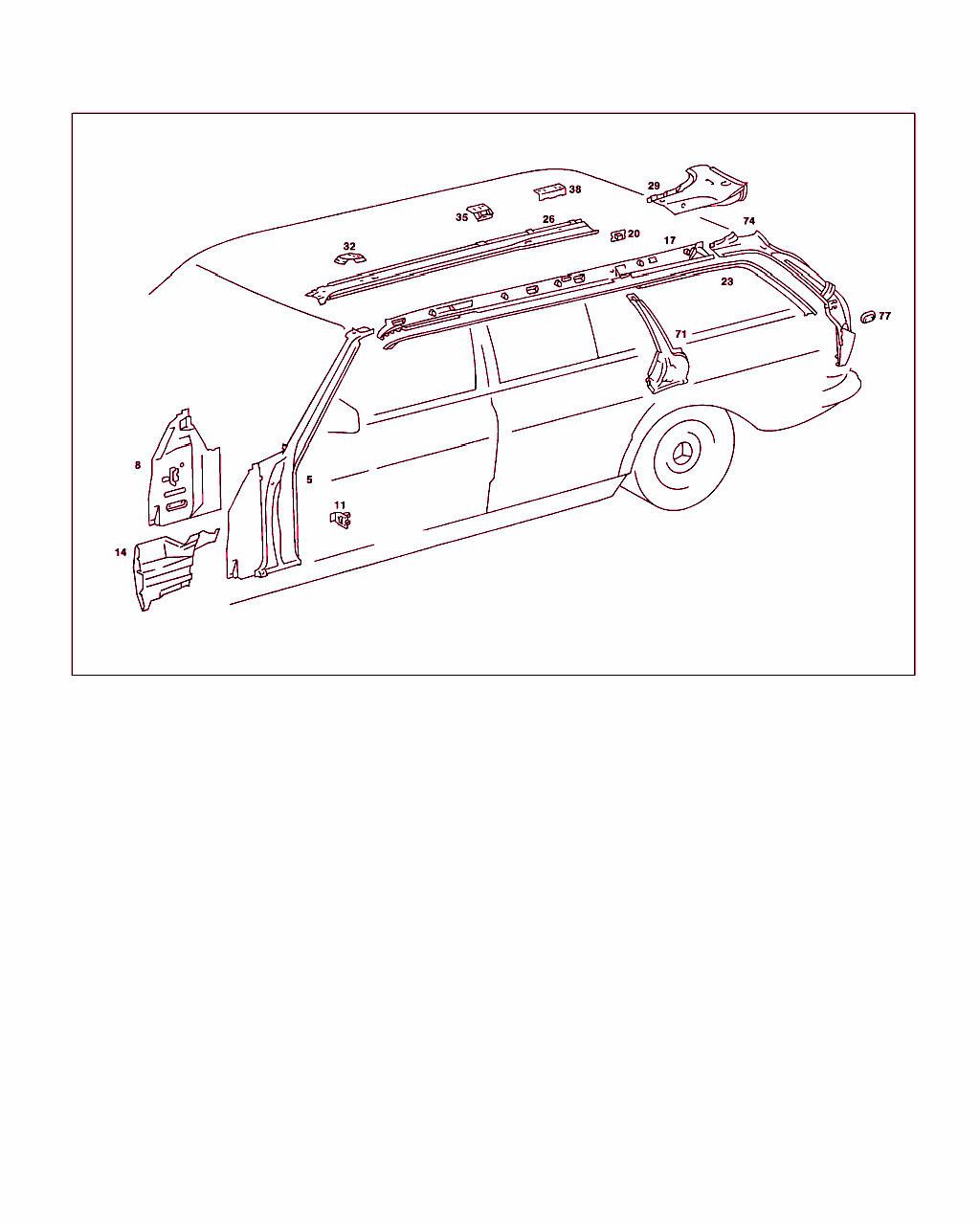

B63015000033.920519

[image]

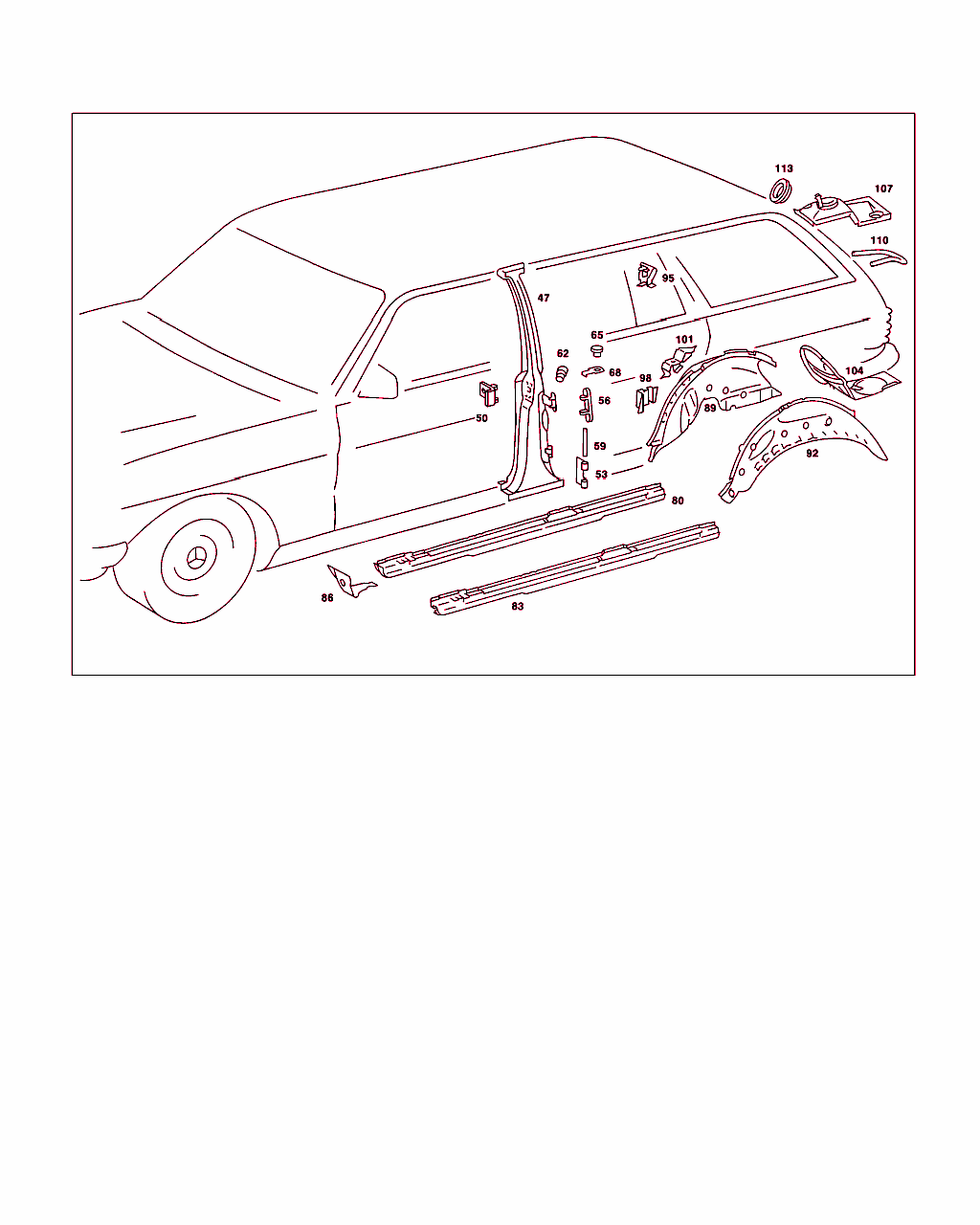

B63015000034.920519

[image]

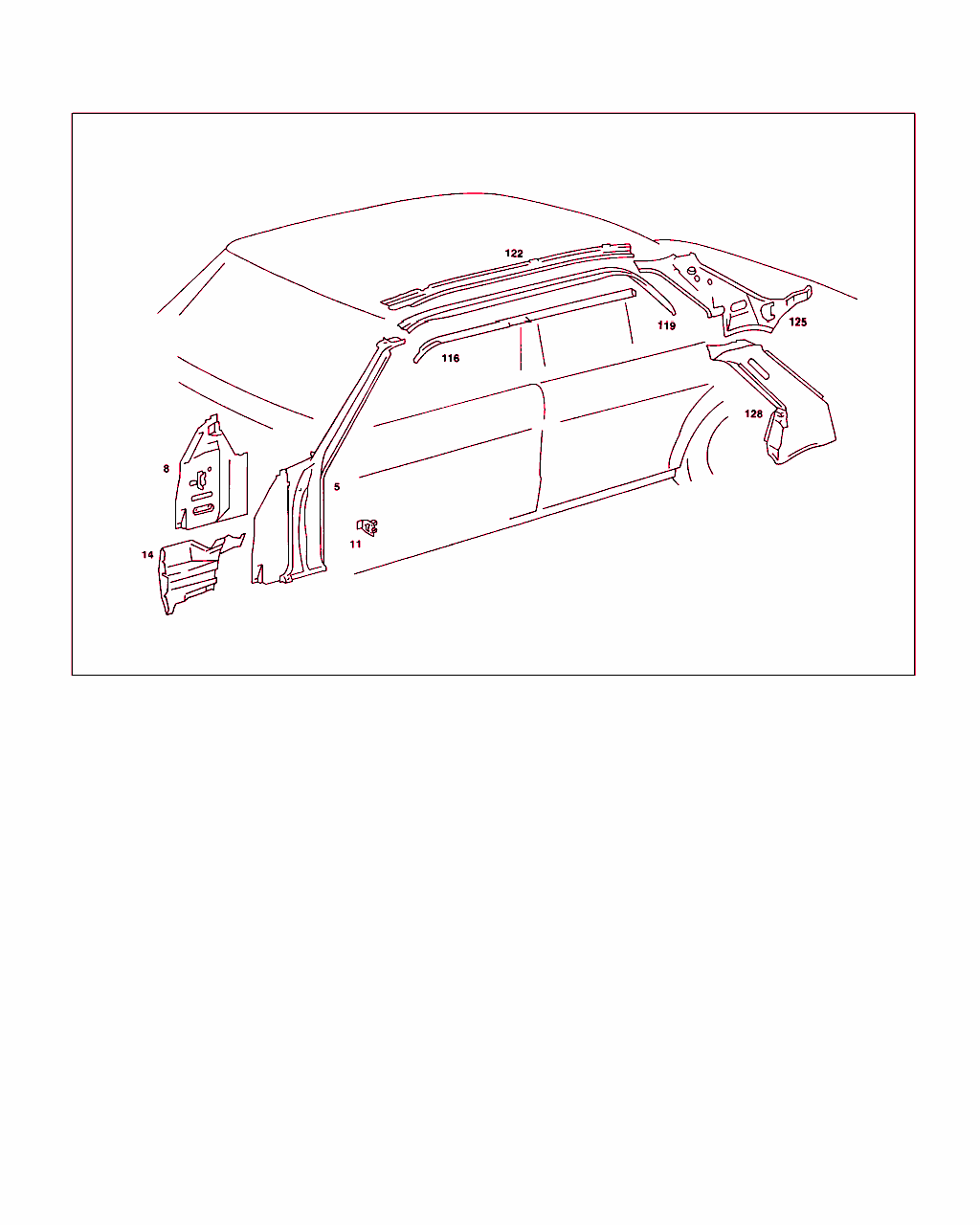

B63015000028.920519

[image]

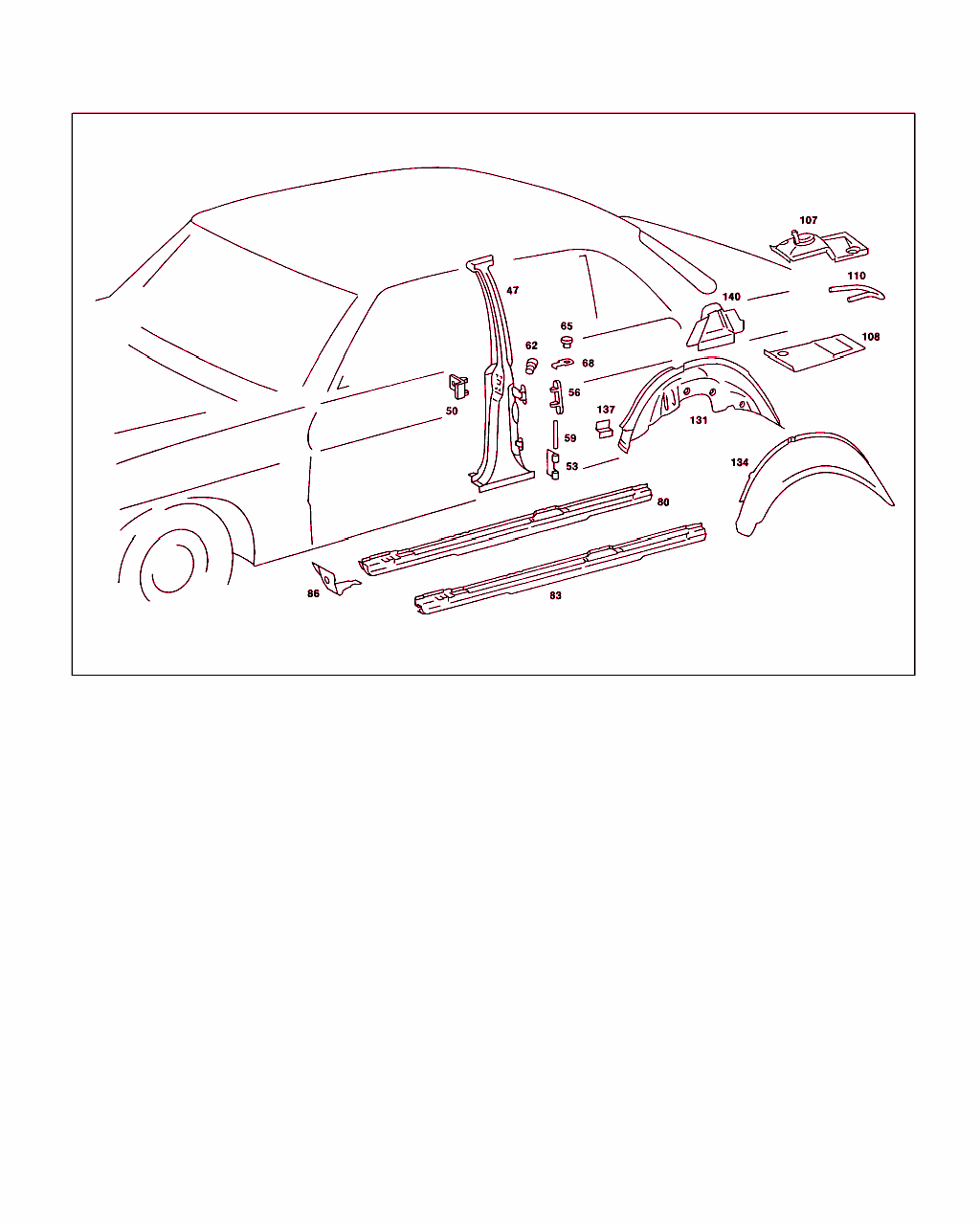

B63015000027.920519

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 123 630 05 10
ピラー
フロント・ウォール左側 		001
5 A 123 630 06 10
ピラー

これに変更 A 123 630 16 10
• +001 A 000 821 00 38

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前:
003     114134
007     105746
093     012210
102,103 356993
105     288648
183     023806
190     027446
193     012510
200     122726
280     005849
283     013325
 		-
5 A 123 630 16 10
ピラー
フロント・ウォール右側

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降:
003     114135
007     105747
093     012211
102,103 356994
105     288649
183     023807
190     027447
193     012511
200     122727
280     005850
283     013326
 		001
8 A 123 630 15 10
ピラー
左内側下部 		001
8 A 123 637 04 21
ピラー

これに変更 A 123 630 16 10 		-
8 A 123 630 16 10
ピラー
右内側下部 		001
11 A 123 630 03 20
ベアリング 002
14 A 123 637 01 81
接続
左:ホイール・ハウスとフロント・ピラー外側の間 		001
14 A 123 637 02 81
接続
右:ホイール・ハウスとフロント・ピラー外側の間 		001
17 A 123 630 03 35
ルーフ・フレーム
左内側 		001
17 A 123 630 04 35
ルーフ・フレーム
右内側 		001
20 A 126 984 00 25
板金溶接ナット
シートベルト固定部 		002
23 A 123 637 07 45
ルーフ・フレーム
(補強プレート) 左 		001
23 A 123 637 08 45
ルーフ・フレーム
(補強プレート) 右 		001
26 A 123 637 09 47
ルーフ・フレーム
左外側 		001
26 A 123 637 10 47
ルーフ・フレーム
右外側 		001
29 A 123 630 03 05
ベルト部分
ガス・プレッシャ・スプリング用ヒンジ固定部、 テール・ゲート、左 		001
29 A 123 630 04 05
ベルト部分
ガス・プレッシャ・スプリング用ヒンジ固定部、 テール・ゲート、右 		001
32 A 123 637 39 16
レインフォース
ルーフ・レール・ホルダ、左フロント

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
083 001657
086 001279
093 001162
183 002791
190 002814
装着終了シャーシ、オプション 56309/01 参照
 		001
32 A 123 637 40 16
レインフォース
ルーフ・レール・ホルダ、右フロント

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
083 001657
086 001279
093 001162
183 002791
190 002814
装着終了シャーシ、オプション 56309/01 参照
 		001
35 A 123 637 38 16
レインフォース
ルーフ・レール・ホルダ、センタ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
083 001657
086 001279
093 001162
183 002791
190 002814
装着終了シャーシ、オプション 56309/01 参照
 		002
38 A 123 637 41 16
レインフォース
ルーフ・レール・ホルダ、左リヤ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
083 001657
086 001279
093 001162
183 002791
190 002814
装着終了シャーシ、オプション 56309/01 参照
 		001
38 A 123 637 42 16
レインフォース
ルーフ・レール・ホルダ、右リヤ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
083 001657
086 001279
093 001162
183 002791
190 002814
装着終了シャーシ、オプション 56309/01 参照
 		001
47 A 123 630 01 11
ピラー

これに変更 A 123 630 25 11
• +001 A 123 868 00 90

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前:
000、003、007、102、103、105、200     A 191512
083、086、093、183、190、193、280、283 F 028896
 		-
47 A 123 630 25 11
ピラー
(センタ・ピラー) 運転席と左リヤ・ドアの間

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
000、003、007、102、103、105、200     A 191513
083、086、093、183、190、193、280、283 F 028897
 		001
47 A 123 630 02 11
ピラー

これに変更 A 123 630 26 11
• +001 A 123 868 00 90

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前:
000、003、007、102、103、105、200     A 191512
083、086、093、183、190、193、280、283 F 028896
 		-
47 A 123 630 26 11
ピラー
(センタ・ピラー) 運転席と右リヤ・ドアの間

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
000、003、007、102、103、105、200     A 191513
083、086、093、183、190、193、280、283 F 028897
 		001
50 A 123 630 01 20
ベアリング 002
53 A 123 733 00 51
ヒンジ
リヤ・ドア下部 		002
56 A 123 733 01 51
ヒンジ
リヤ・ドア左上部 		001
56 A 123 733 02 51
ヒンジ
リヤ・ドア右上部 		001
59 A 123 723 01 52
ヒンジ・ピン
下 		002
59 A 123 733 00 52
ヒンジ・ピン
上 		002
62 A 000 997 04 88
ルブリケーティング・ニップル 004
65 A 108 733 00 17
ブッシュ 008
68 A 123 868 00 90
クリップ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
000、003、007、102、103、105、200     A 191513
083、086、093、183、190、193、280、283 F 028897
 		002
71 A 123 630 19 11
ピラー
(センタ・ピラー) 左リヤ 		001
71 A 123 630 20 11
ピラー
(センタ・ピラー) 右リヤ 		001
74 A 123 630 09 13
ピラー
(リヤ・ピラー) 左 		001
74 A 123 630 10 13
ピラー
(リヤ・ピラー) 右 		001
77 A 123 637 00 40
カバー
C ピラー内側 		002
80 A 123 630 07 40
サポート
運転席ドア (左) および左リヤ・ドアの下 		001
80 A 123 630 08 40
サポート
運転席ドア (右) および右リヤ・ドアの下 		001
83 A 123 637 09 35
サイド・メンバ
左外側プレート 		001
83 A 123 637 10 35
サイド・メンバ
右外側プレート 		001
86 A 123 637 01 80
ロッキング・ピース
左 		001
86 A 123 637 02 80
ロッキング・ピース
右 		001
89 A 123 637 05 75
ホイール・ハウス
リヤ左内側 		001
89 A 123 637 06 75
ホイール・ハウス
右リヤ内側 		001
92 A 123 637 05 76
ホイール・ハウス
リヤ左外側 		001
92 A 123 637 06 76
ホイール・ハウス
リヤ右外側 		001
95 A 123 630 08 36
ホルダー
ジャッキ / 右外側ホイール・ハウス 		001
98 A 123 637 05 31
コンソール
左リヤ・ホイール・ハウス: バックレスト・マウント用 		001
98 A 123 637 06 31
コンソール
右リヤ・ホイール・ハウス: バックレスト・マウント用 		001
101 A 123 637 07 31
コンソール
左リヤ・ホイール・ハウス: リヤ・シート ロック用 		001
101 A 123 637 08 31
コンソール
右リヤ・ホイール・ハウス: リヤ・シート・ロック用 		001
104 A 123 637 00 73
リセス
スペア・タイヤ、横、左リヤ 		001
107 A 123 630 01 60
フロア
右リヤ・サイド

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以降:
000     081618
003     040184
007     035961
102,103 061748
105     077758
 		001
110 A 123 618 03 32
ブラケット
牽引フック装備

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降:
000     155908
003     078224
007     063260
083     002581
086     001931
093     002216
102,103 147603
105     162762
183     004408
190     002497
装着終了は、グループ 61 参照　　　　　　　　　　　　　
 		001
113 A 108 637 00 07
シェル
右横リヤ・フロア: ジャッキ用 		001
