一覧

STATION WAGON
UP TO IDENT NO. F 122358 EXCEPT FOR F 107945,F 112070,F 112408,F 112542
124.090 => 300 TE
M: 103983
GM: 717430
GA: 722320, 722358

Schema

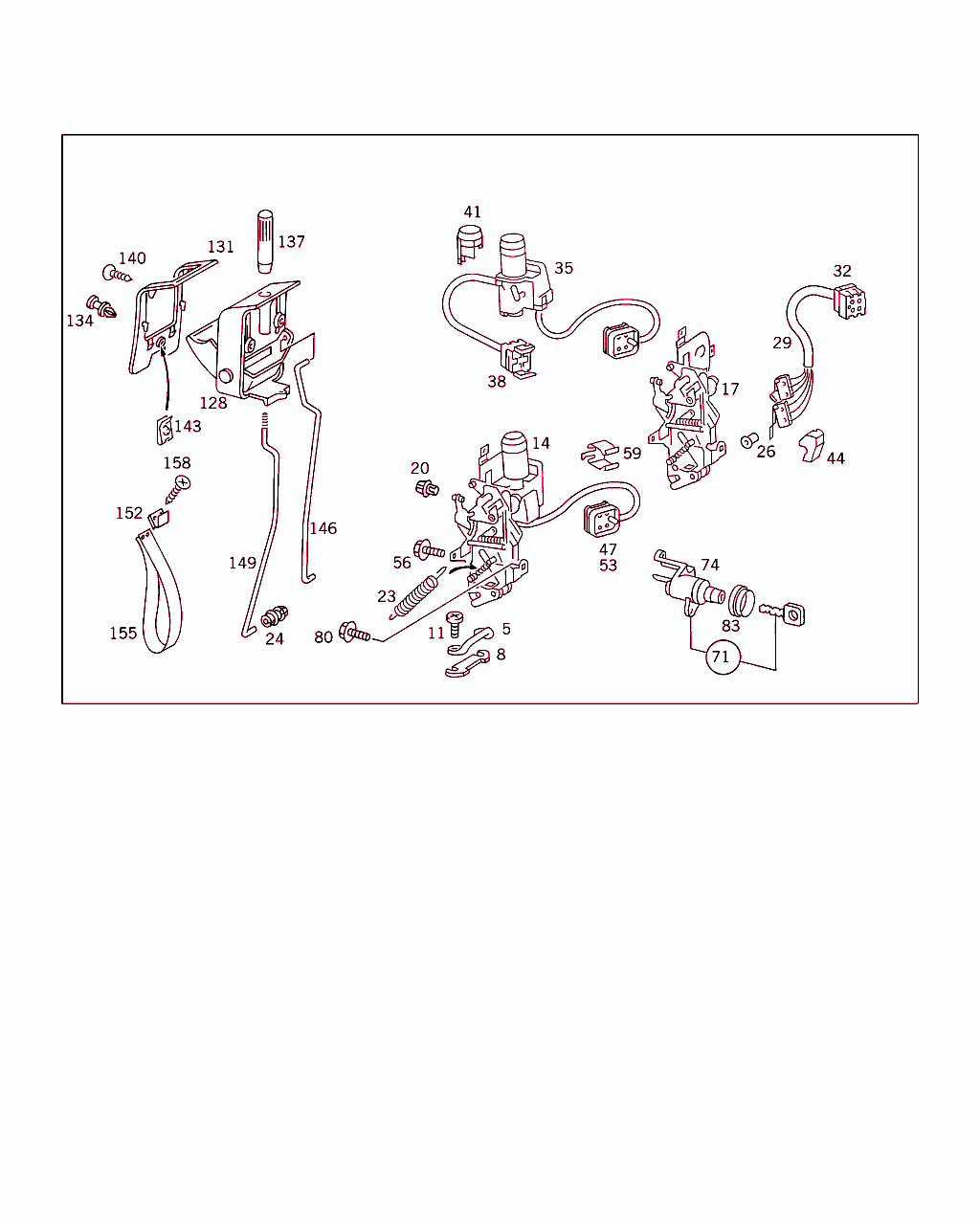

B74030000023.950517

[image]

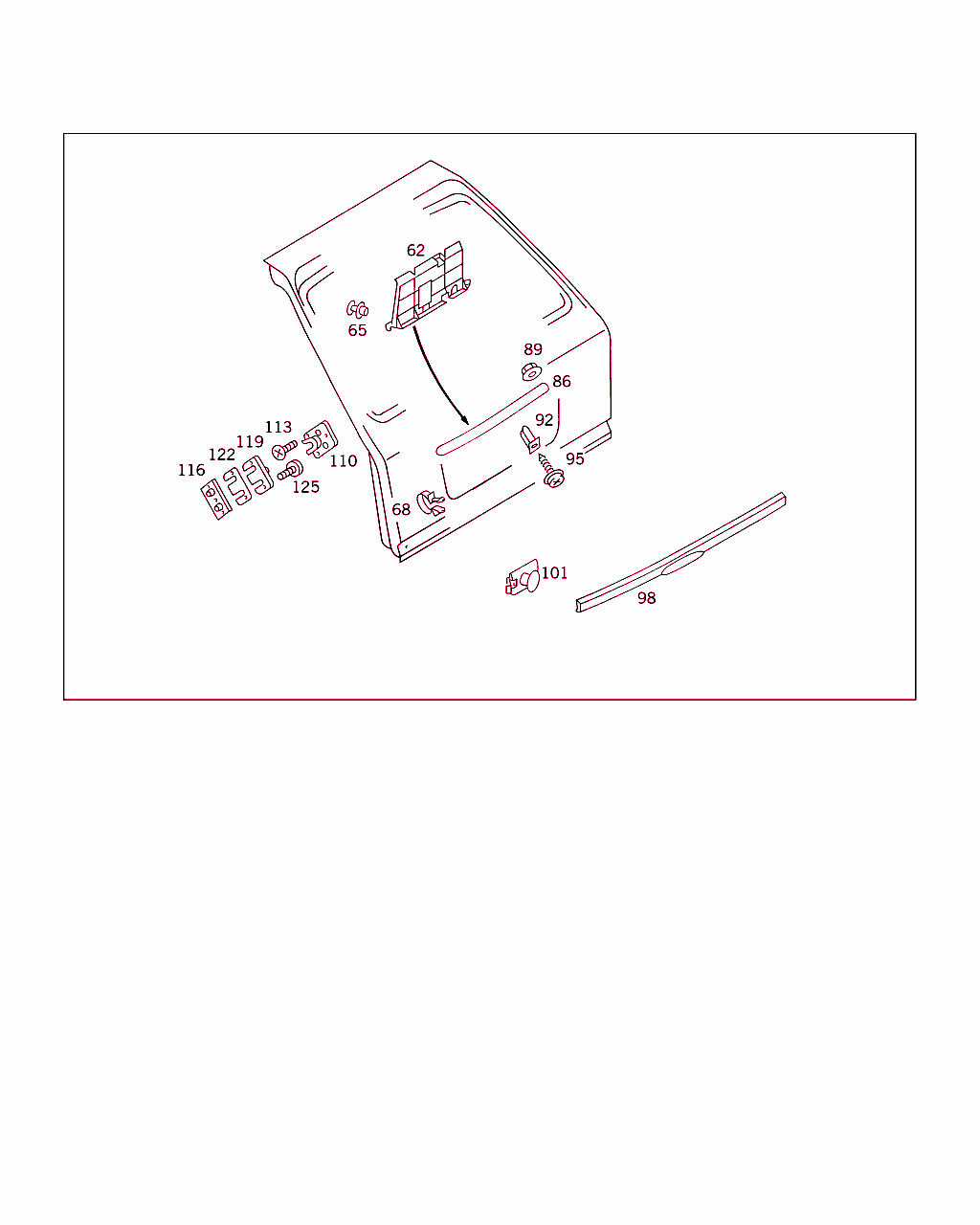

B74030000011.970429

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 743 00 32
ブラケット
テール・ゲートのロック 		001
8 A 124 743 00 97
サポート
ホルダ / リヤ・クロス・メンバ 		NB
11 N 007985 008119
ボルト
ホルダ / リヤ・クロス・メンバ 		002
14 A 124 740 00 35
ロック

これに変更 A 124 740 07 35 		-
14 A 124 740 07 35
ロック
セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[519]
NOT FOR AUSTRALIA
 		001
14 A 124 740 09 35
ロック
セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[520]
ONLY FOR AUSTRALIA CODE 625
 		001
17 A 124 740 03 35
ロック

これに変更 A 124 740 10 35 		-
17 A 124 740 10 35
ロック
セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[519]
NOT FOR AUSTRALIA
 		001
17 A 124 740 12 35
ロック
セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[520]
ONLY FOR AUSTRALIA CODE 625
 		001
20 A 124 988 41 78
クリップ

これに変更 A 007 988 42 78 		-
20 A 007 988 42 78
クリップ
シフト・ロッド / ロック 		001
20 A 007 988 42 78
クリップ
プル・ロッドとロック・ロッド / ドア・ロック 		001
23 A 124 743 00 33
スプリング 002
24 A 007 988 42 78
クリップ
プル・ロッドとロック・ロッド / ドア・ロック 		001
26 N 007340 002205
リベット
マイクロ・スイッチ / ロック 		004
29 A 124 820 68 15
ライン
マイクロ・スイッチ 		001
32 A 012 545 88 28
ハウジング
マイクロ・スイッチ接続 		001
35 A 124 820 49 42
モータ 001
38 A 013 545 34 28
プラグ
マイクロスイッチ・アダプション 		001
41 A 124 743 03 30
カバー・キャップ 001
44 A 124 743 02 30
カバー 001
56 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
56 N 910105 006023
6角ボルト
テール・ゲートに取り付けるロック 		005
59 A 124 988 83 78
クリップ 001
62 A 124 743 00 30
カバー
テール・ゲートのロック 		001
65 A 123 990 02 92
スプレッド・リベット
カバーをテール・ゲートの内部部品に 		001
68 A 000 995 54 44
クランプ

これに変更 A 000 995 60 44 		-
68 A 000 995 60 44
クランピング・ブラケット
テール・ゲート内部部品に 		001
71 A 124 760 03 05
ロック・シリンダ

これに変更 A 124 760 17 05 		-
71 A 124 760 17 05
TS ロック・シリンダ
(押しボタン・ロック)、工場装備 キー付き: 任意のロック・ナンバ 		001
74 A 124 760 04 05
ロック・シリンダ

これに変更 A 124 760 00 05 		-
74 A 124 760 00 05
ロック・シリンダ

これに変更 A 124 760 13 05 		-
74 A 124 760 13 05
ロック・シリンダ
(押しボタン・ロック)、キーなし

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
74 A 124 760 06 05
ロック・シリンダ

これに変更 A 124 760 05 05 		-
74 A 124 760 05 05
ロック・シリンダ

これに変更 A 124 760 14 05 		-
74 A 124 760 14 05
ロック・シリンダ
（押しボタン・ロック）キーなし、盗難防止警報装置の場合

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
80 N 914126 005000
ボルト
ロック・シリンダ / ロック 		002
83 A 124 758 02 98
ウェザ・ストリップ
ロックとパネルのあいだ 		001
86 A 124 740 00 93
グリップ・プレート
テール・ゲート上部 		001
89 A 124 990 04 51
ナット
テール・ゲートに取り付けるグリップ・モールディング 		002
92 A 000 988 16 25
ペグ

これに変更 A 639 998 01 85 		-
92 A 639 998 01 85
ペグ
テール・ゲートに取り付けるグリップ・モールディング 		004
95 A 124 990 07 10
ボルト

これに変更 A 124 990 10 10 		-
95 A 124 990 10 10
ボルト

これに変更 N 914127 004228 		-
95 N 914127 004228
鉄板ビス
テール・ゲートに取り付けるグリップ・モールディング 		004
98 A 124 743 02 93
グリップ・モールディング

これに変更 A 124 743 03 93 		-
98 A 124 743 03 93
グリップ・プレート
テール・ゲート下部 		001
101 A 124 990 02 92
スプレッド・リベット
テール・ゲートに取り付けるグリップ・モールディング 		006
110 A 124 766 03 76
ストッパ

これに変更 A 124 766 08 76

ﾌｯﾄﾉｰﾄ解説
[002]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. F 013230
 		-
110 A 124 766 08 76
ストッパ
ストッパ / テール・ゲート 		002
113 N 000965 006014
ボルト
ストッパ / テール・ゲート 		002
116 A 124 760 00 24
タップ・プレート
C ピラー 		002
119 A 124 766 05 76
ストッパ

これに変更 A 124 766 07 76

ﾌｯﾄﾉｰﾄ解説
[002]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. F 013230
 		-
119 A 124 766 07 76
ストッパ
ストッパ / リヤ・ピラー 		002
122 A 124 766 01 97
サポート
ストッパ / リヤ・ピラー 		NB
125 N 007985 006193
ボルト

これに変更 N 000000 001146 		-
125 N 000000 001146
6角丸頭ボルト
ストッパ / リヤ・ピラー 		004
128 A 124 760 00 61
車内操作部

これに変更 A 124 760 04 61
• +001 A 124 766 19 91
• +001 A 124 990 09 92

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以前: F 082230
 		-
128 A 124 760 04 61
機構
テール・ゲート

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降: F 082231
 		001
131 A 124 766 19 91
カバー
室内操作用グリップのくぼみ / テール・ ゲート

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降: F 082231
[521]
NOT FOR R.S.A.
 		001
134 A 124 990 09 92
リベット
カバー / グリップのくぼみ

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降: F 082231
 		001
137 A 123 766 00 22
ロック・ピン
ドア固定ツール

ﾌｯﾄﾉｰﾄ解説
[519]
NOT FOR AUSTRALIA
 		001
137 A 110 760 05 65
セーフティ・ボタン
ドア固定ツール

ﾌｯﾄﾉｰﾄ解説
[520]
ONLY FOR AUSTRALIA CODE 625
 		001
140 N 007983 004235
鉄板ビス
室内操作用グリップのくぼみ / テール・ ゲート

これに変更 N 000000 000509 		001
140 N 000000 000509
鉄板ビス
室内操作用グリップのくぼみ / テール・ ゲート 		001
143 A 000 994 73 45
クリップ・ナット

これに変更 A 002 994 81 45 		-
143 A 002 994 81 45
ヒューズ

これに変更 A 002 994 93 45 		-
143 A 002 994 93 45
ヒューズ
室内操作用グリップのくぼみ / テール・ ゲート 		001
146 A 124 743 00 69
プル・ロッド
テール・ゲート・ロックの室内操作 		001
149 A 124 743 01 69
ロック・ロッド
テール・ゲート・ロックの室内操作 		001
152 A 124 743 00 14
ホルダー
テール・ゲート内部部品に
CODE 844 		001
155 A 123 740 00 86
ストラップ
テール・ゲート内部部品に
CODE 844

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
CODE AND COLOR NO.:                                                                    I
    071   I    072   I    073   I    074   I    075   I    076   I    077   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  BLACK   I   BLUE   I  BRAZIL  I   DATE   I   CREAM  I   GREEN  I   RED    I   GREY   I
[902]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
[903]
 NO.7145  I NO.5088  I NO.8442  I NO.8423  I NO.8424  I NO.6117 AI NO.3117  I NO.7144  I
                                                      I NO.6129 B                      I
[904]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121 AI NO.3111  I NO.7095  I
                                                                                       I
 A = NEW EQUIPMENT 11/86 : UP TO IDENT-NO. F 024488                                    I
                                                                                       I
 B = NEW EQUIPMENT 11/86 : FROM IDENT-NO. F 024489                                     I
                                                                                       I
=======================================================================================I
 		001
158 N 007983 004237
鉄板ビス
テール・ゲート内部部品に
CODE 844 		002
