一覧

STATION WAGON
UP TO IDENT NO. F 122358 EXCEPT FOR F 107945,F 112070,F 112408,F 112542
124.193 => 300 TD TURBODIESEL
M: 603960
GA: 722317, 722357

Schema

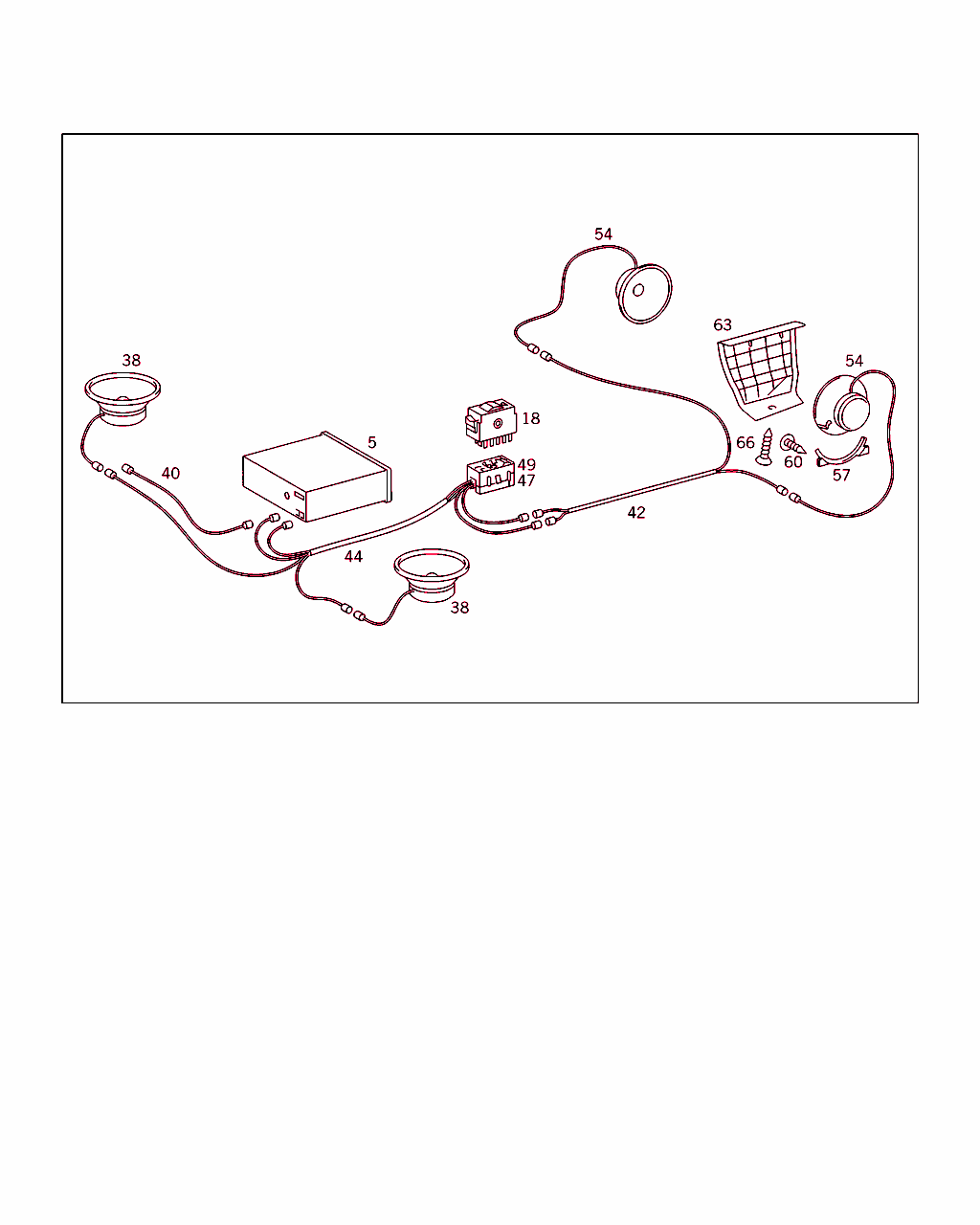

B82330000119.950517

[image]

B82330000019.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
18 A 124 820 20 10
ディゾルブ・コントローラ 001
38 B6 6 82 8919
スピーカ
フロント・スピーカ 		002
40 A 124 820 47 15
ライン

これに変更 A 000 827 22 04 		-
40 A 000 827 22 04
電気ケーブル
フロント・スピーカ 		002
42 A 124 820 38 15
電気ケーブル
フェーダ・コントロールと リヤ・スピーカの間 		001
44 A 124 820 92 15
ライン
フロントおよびリヤ・スピーカ、および フェーダ・コントロール 		001
47 A 016 545 28 28
クラッチ
フェーダ・コントロール 		001
49 A 003 545 33 26
コンタクト・スプリング
フェーダ・コントロール 		NB
54 B6 6 82 8922
スピーカ
リヤ・アーム・レスト内のスピーカ 		002
57 A 124 827 01 33
ブラケット
左リヤ・アーム・レスト内のスピーカ 		001
57 A 124 827 02 33
ブラケット
右リヤ・アーム・レスト内のスピーカ 		001
60 N 914127 003201
鉄板ビス
スピーカ・ホルダ / リヤ・アームレスト 		004
63 A 124 820 09 12
カバー
左リヤ・アーム・レスト内のスピーカ

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
CODE AND COLOR NO.:                                                                    I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  BLACK   I   BLUE   I  BRAZIL  I   DATE   I   CREAM  I   GREEN  I   RED    I   GREY   I
[902]
 NO.9000  I NO.5076  I NO.8316  I NO.8326  I NO.8414  I NO.6101  I NO.3112  I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
  XX NO LONGER AVAILABLE
                                                                                       I
 A = NEW EQUIPMENT 11/86 : UP TO IDENT-NO. F 024488                                    I
                                                                                       I
 A = NEW EQUIPMENT 11/86 : FROM IDENT-NO. F 024489                                     I
                                                                                       I
=======================================================================================I
 		001
63 A 124 820 10 12
カバー
右リヤ・アーム・レスト内のスピーカ

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
CODE AND COLOR NO.:                                                                    I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    271   I    272   I    273   I    274   I    275   I    276   I    277   I    278   I
    971   I    972   I    973   I    974   I    975   I    976   I    977   I    978   I
  BLACK   I   BLUE   I  BRAZIL  I   DATE   I   CREAM  I   GREEN  I   RED    I   GREY   I
[902]
 NO.9000  I NO.5076  I NO.8316  I NO.8326  I NO.8414  I NO.6101  I NO.3112  I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                                      I NO.6122 B                      I
  XX NO LONGER AVAILABLE
                                                                                       I
 A = NEW EQUIPMENT 11/86 : UP TO IDENT-NO. F 024488                                    I
                                                                                       I
 A = NEW EQUIPMENT 11/86 : FROM IDENT-NO. F 024489                                     I
                                                                                       I
=======================================================================================I
 		001
66 N 007983 002240
鉄板ビス
スピーカ・カバー / リヤ・アームレスト 		002
67 A 124 820 12 15
ライン
アンテナ 		001
68 N 007985 005127
ボルト

これに変更 N 007985 005504 		-
68 N 007985 005504
ボルト
リヤ・フロア/ブラケット 		001
69 N 000137 005203
スプリングワッシャ
リヤ・フロア/ブラケット 		001
70 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
70 N 000433 005304
ウインドウ
リヤ・フロア/ブラケット 		001
71 A 124 827 03 98
ガスケット
下部

ﾌｯﾄﾉｰﾄ解説
[905]
NO.9123
[906]
NO.7126
[907]
NO.7007
 		001
72 A 124 827 04 98
ガスケット
上部

ﾌｯﾄﾉｰﾄ解説
[905]
NO.9123
[906]
NO.7126
[907]
NO.7007
 		001
74 A 123 990 11 91
ナット・リテーナ
アース ・ケーブル 		001
76 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
76 N 007985 004107
ボルト
アース ・ケーブル 		001
78 N 912004 004102
ロック・ワッシャ
アース ・ケーブル 		001
80 B6 6 82 8052
ブラケット

これに変更 A 129 820 09 75
• +001 A 129 820 08 11 		-
80 A 129 820 09 75
アンテナ

これに変更 A 202 820 18 75 		-
80 A 202 820 18 75
アンテナ
機械式アンテナ 		001
83 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
83 N 000000 001933
6角丸頭ボルト 001
86 N 006797 004132
歯付きワッシャ 001
89 A 124 820 14 14
ホルダー

これに変更 A 124 820 15 14 		-
89 A 124 820 15 14
ホルダー
アンテナ 		001
89 A 124 827 10 14
ホルダー
アンテナ 		001
92 N 006797 005132
歯付きワッシャ
ブラケットに取り付けるクランプ 		001
95 N 000933 005075
ボルト

これに変更 N 304017 005002 		-
95 N 304017 005002
6角ボルト
ブラケットに取り付けるクランプ 		001
98 A 123 827 00 19
クランプ
ブラケット/アンテナ 		001
104 A 124 820 00 75
アンテナ

これに変更 Q B66828054

ﾌｯﾄﾉｰﾄ解説
[044]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. F 087409
 		-
104 B6 6 82 8054
ブラケット

これに変更 Q B66828057 		-
104 B6 6 82 8057
ブラケット

これに変更 Q B66828099
• +001 A 000 540 16 08 		-
104 B6 6 82 8099
アンテナ
オートマチック・アンテナ

ﾌｯﾄﾉｰﾄ解説
[078]
BASE ANTENNA
 		001
107 B6 6 82 8037
テレスコピック
テレスコピック
HIRSCHMANN 		001
107 A 001 827 27 01
アンテナ

これに変更 Q B66828050

ﾌｯﾄﾉｰﾄ解説
[019]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO.: F 352455
 		-
107 B6 6 82 8050
テレスコピック
テレスコピック 		001
110 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
110 N 000000 001933
6角丸頭ボルト 001
113 N 006797 004132
歯付きワッシャ 001
116 A 124 820 13 14
ホルダー
アンテナ

♦ 以下から選択できます A 124 820 22 14 		001
116 A 124 820 22 14
ホルダー
アンテナ

♦ 以下から選択できます A 124 820 13 14 		001
122 N 000933 005075
ボルト

これに変更 N 304017 005002 		-
122 N 304017 005002
6角ボルト
ブラケット/アンテナ 		002
125 N 913017 005000
ナット
ブラケット/アンテナ 		002
128 A 124 540 64 08
ケーブル・ハーネス
アンテナ 		001 L
128 A 124 540 65 08
ケーブル・ハーネス
アンテナ 		001 R
131 A 011 545 51 28
クラッチ
オートマチック・アンテナ 		001
132 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		003
135 A 000 546 43 40
ソケット・スリーブ
ラジオ 		001
