STATION WAGON
UP TO IDENT NO. F 122358 EXCEPT FOR F 107945,F 112070,F 112408,F 112542
124.193 => 300 TD TURBODIESEL
M: 603960
GA: 722317, 722357

Schema

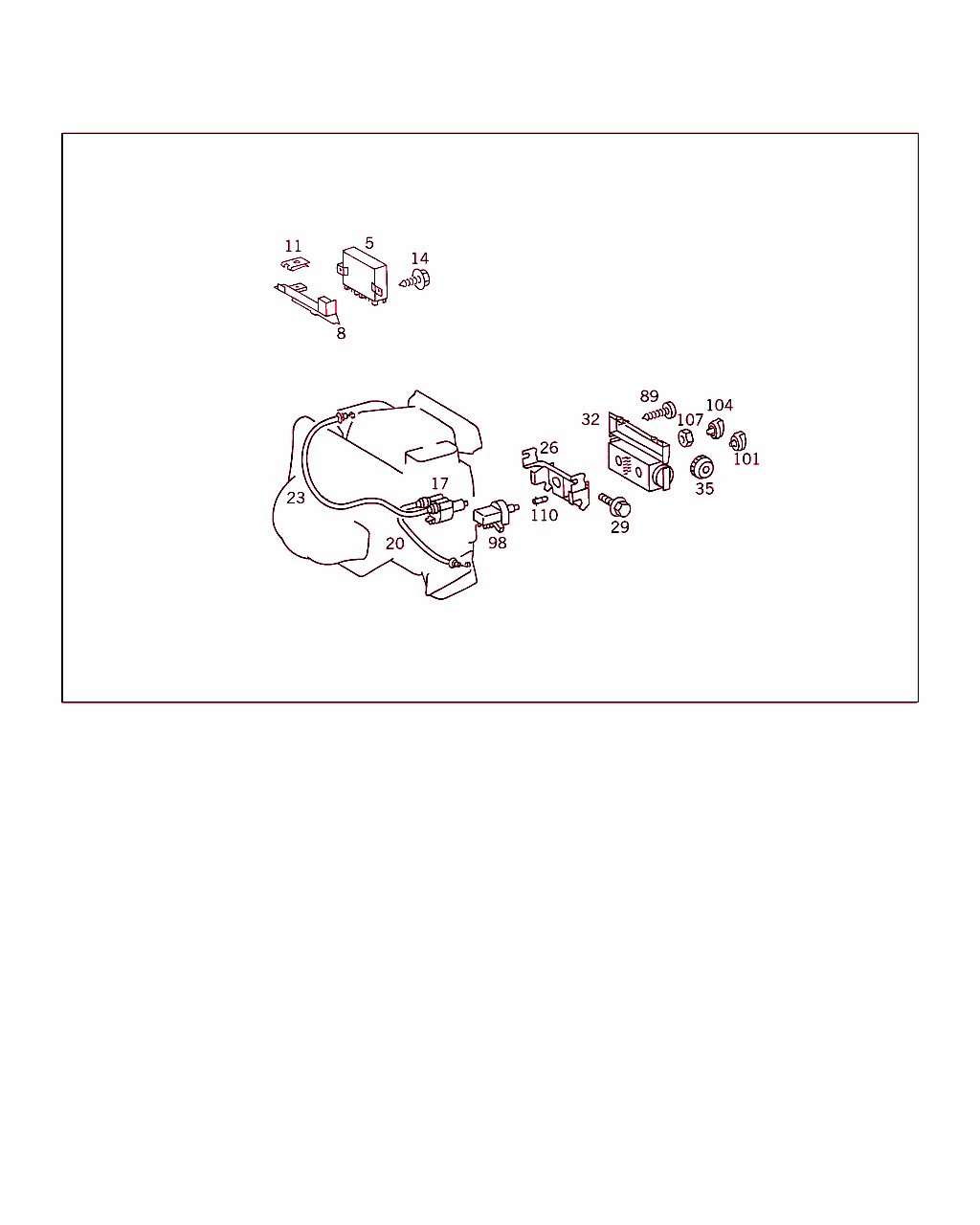

B83135000046.950517

[image]

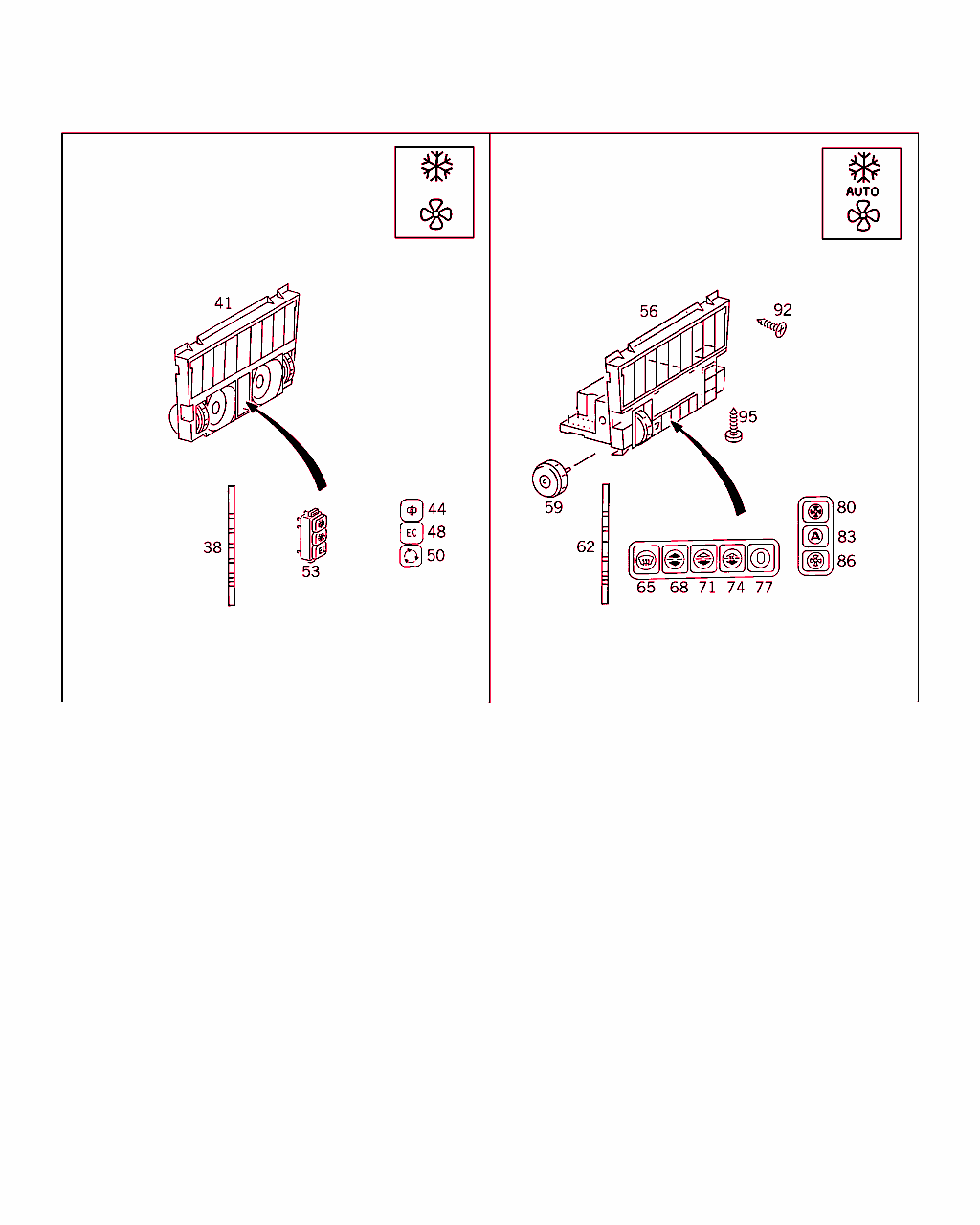

B83135000047.950517

[image]

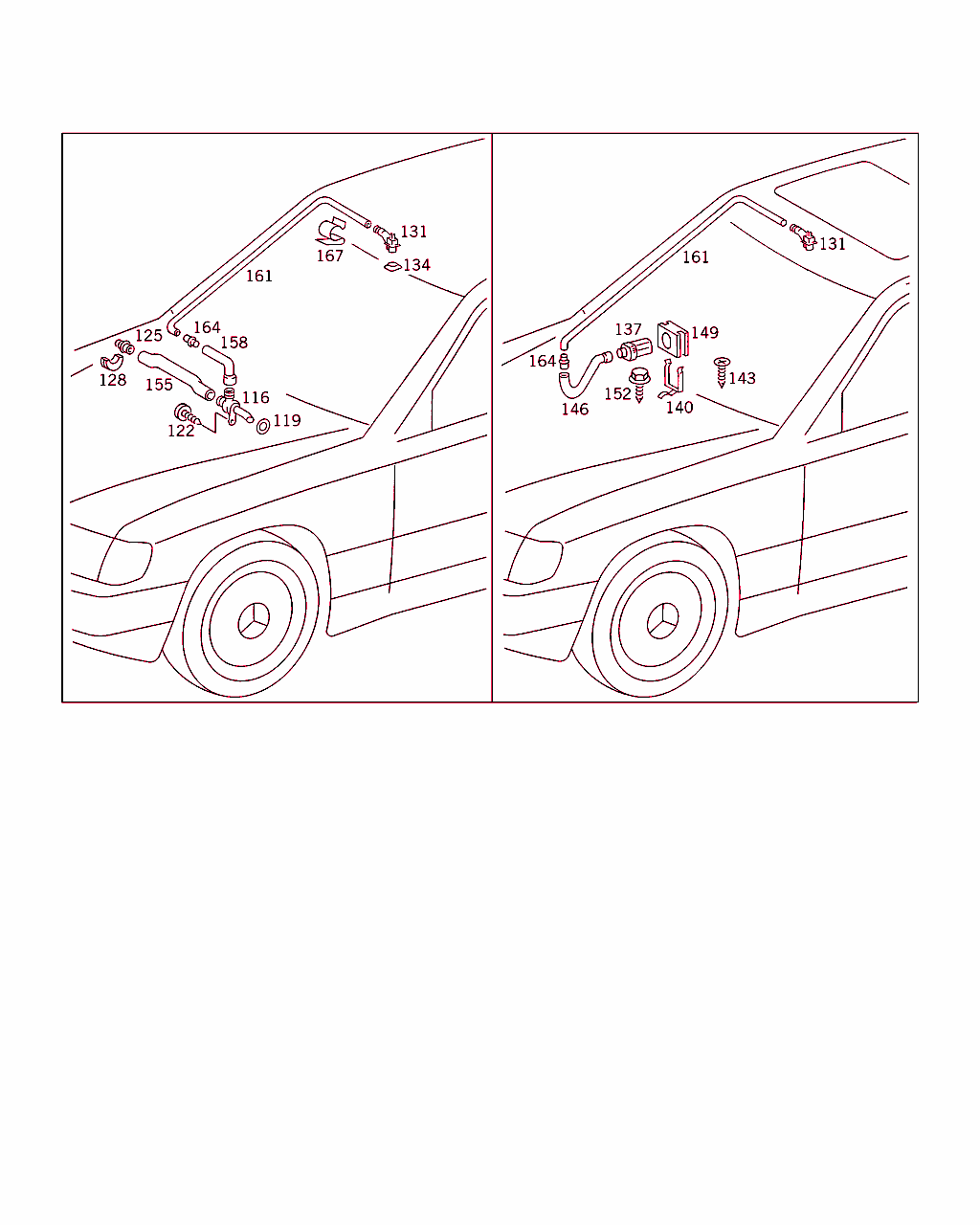

B83135000048.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 822 15 03
温度レギュレータ
(コントロール・ユニット)

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		001
8 A 124 827 04 14
ホルダー

これに変更 A 124 827 07 14 		-
8 A 124 827 07 14
ホルダー
インストルメント・パネル、右下部

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
[402]
NO LONGER AVAILABLE
 		001
11 A 000 994 04 45
クリップ

これに変更 A 140 994 10 45 		-
11 A 140 994 10 45
ヒューズ
サーモスタットをエアコン・ユニット・ブラケットに

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		001
14 N 914127 004202
鉄板ビス
サーモスタットをエアコン・ユニット・ブラケットに

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		001
17 A 124 830 20 85
操作ユニット
デフロスタおよびレッグ・ルーム操作ユニット

ﾌｯﾄﾉｰﾄ解説
[040]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
20 A 124 830 00 31
ワイヤ
レッグルーム・フラップ

ﾌｯﾄﾉｰﾄ解説
[040]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
23 A 124 830 01 31
ワイヤ
デフロスタ・フラップ

ﾌｯﾄﾉｰﾄ解説
[040]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
26 A 124 833 02 14
ホルダー
デフロスタおよびレッグ・ルーム操作ユニット

ﾌｯﾄﾉｰﾄ解説
[014]
ON VEHICLES EQUIPPED WITH TEMPMATIK UP TO IDENT NO. F 052097
[519]
NOT FOR AUSTRALIA
 		001
26 A 124 833 03 14
ホルダー
デフロスタおよびレッグ・ルーム操作ユニット

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
[017]
ONLY USED WITH TEMPMATIK
 		001
29 N 914126 005000
ボルト
操作ユニットのホルダ / ヒータ・ハウジング 		002
32 A 124 830 11 85
操作ユニット

これに変更 A 124 830 27 85 		-
32 A 124 830 27 85
コントロール・システム
AUTOMATIC HEATING
"BOSCH"

♦ 以下から選択できます A 124 830 25 85 		001
32 A 124 830 14 85
操作ユニット

これに変更 A 124 830 25 85 		-
32 A 124 830 25 85
操作ユニット
AUTOMATIC HEATING
"KAMMERER"

♦ 以下から選択できます A 124 830 27 85 		001
35 A 124 820 01 03
セレクタ

これに変更 A 124 820 13 03 		-
35 A 124 820 13 03
セレクタ

これに変更 A 124 820 15 03 		-
35 A 124 820 15 03
セレクタ
左
TO BOSCH 		001
35 A 124 820 02 03
セレクタ

これに変更 A 124 820 14 03 		-
35 A 124 820 14 03
セレクタ

これに変更 A 124 820 16 03 		-
35 A 124 820 16 03
セレクタ
右
TO BOSCH 		001
38 A 201 821 01 67
記号

これに変更 A 124 821 28 67 		-
38 A 124 821 28 67
記号

これに変更 A 124 821 29 67 		-
38 A 124 821 29 67
アイコン 002
41 A 124 830 04 85
操作ユニット

これに変更 A 124 830 12 85

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		-
41 A 124 830 12 85
操作ユニット
エアコン／テンプマチック

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		001
41 A 124 830 29 85
操作ユニット
エアコン／テンプマチック
"BOSCH"

ﾌｯﾄﾉｰﾄ解説
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
 		001
44 A 124 821 10 58
ボタン
コンプレッサ

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
 		001
48 A 124 821 11 58
ボタン

これに変更 A 124 821 13 58 		-
48 A 124 821 13 58
ボタン
エア・コンプレッサ、制御

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
 		001
50 A 124 821 12 58
ボタン
内気

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
 		001
53 A 124 820 19 10
スイッチ
コンプレッサ

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		001
56 A 124 830 18 85
操作ユニット
オートマチック・クライメート・コントロール
"KAMMERER"

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以前: F 052097
 		001
56 A 124 830 22 85
操作ユニット
オートマチック・クライメート・コントロール
"KAMMERER"

♦ 以下から選択できます A 124 830 24 85

ﾌｯﾄﾉｰﾄ解説
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
 		001
56 A 124 830 24 85
操作ユニット
オートマチック・クライメート・コントロール
"BOSCH"

♦ 以下から選択できます A 124 830 22 85

ﾌｯﾄﾉｰﾄ解説
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 052098
 		001
59 A 124 820 00 03
セレクタ

これに変更 A 124 820 07 03 		-
59 A 124 820 07 03
セレクタ

これに変更 A 124 820 08 03 		-
59 A 124 820 08 03
セレクタ
TO BOSCH

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
59 A 124 820 05 03
セレクタ

これに変更 A 201 820 01 03 		-
59 A 201 820 01 03
セレクタ

これに変更 A 201 820 06 03 		-
59 A 201 820 06 03
セレクタ
TO KAMMERER

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
59 A 201 821 01 67
記号

これに変更 A 124 821 28 67 		-
62 A 124 821 28 67
記号

これに変更 A 124 821 29 67 		-
62 A 124 821 29 67
アイコン

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
65 A 201 820 00 92
プッシュ・ボタン
(プッシュ・ボタン) デフロスト

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
68 A 124 820 02 92
プッシュ・ボタン
(プッシュ・ボタン) トータル・ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
71 A 124 820 03 92
プッシュ・ボタン
(プッシュ・ボタン) エアコン・コンプレッサ、オン

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
74 A 124 820 04 92
プッシュ・ボタン
(プッシュ・ボタン) エアコン・コンプレッサ、オフ

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
77 A 124 820 05 92
プッシュ・ボタン
(プッシュ・ボタン)「オフ」

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
80 A 124 820 06 92
プッシュ・ボタン
ブロワ・コントロール、最大

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
83 A 124 820 07 92
プッシュ・ボタン
オートマチック・ブロワ・コントロール

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
86 A 124 820 08 92
プッシュ・ボタン
ブロワ・コントロール、最小

ﾌｯﾄﾉｰﾄ解説
[038]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
89 N 007981 003335
鉄板ビス

これに変更 N 007981 003203 		-
89 N 007981 003203
鉄板ビス
オートマチック・ヒータ・コントロール・システム / ストリップ、ハウジング上部 		004
92 N 914136 004202
ボルト
コントロール・システム / ハウジング、 収納トレイ (デポジット・トレイ) 付き 		002
95 N 914135 004200
ボルト
コントロール・システム / ハウジング、 収納トレイ (デポジット・トレイ) 付き 		002
98 A 124 820 22 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[037]
ONLY USED WITH HEATING AUTOMATICS
 		001
98 A 124 820 23 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[017]
ONLY USED WITH TEMPMATIK
 		001
101 A 124 820 01 92
ノブ
ブロワ・スイッチ 		001
104 A 124 820 00 92
ノブ
デフロスタおよびレッグ・ルーム操作ユニット 		001
107 A 124 990 00 51
ナット
センタ・カバー 		002
110 A 001 544 01 94
電球

これに変更 A 000 825 00 94 		-
110 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
110 N 000000 001061
電球
照明ボタン 		002
116 A 124 830 04 54
ノズル 001
119 A 126 835 02 98
ガスケット
エア・ジェット・ノズル/ヒータ・ボックス 		001
122 N 007981 003257
鉄板ビス
エア・ジェット・ノズル/ヒータ・ボックス 		001
125 A 124 835 00 68
コネクティング・ピース
ベンチレーション、フロント・ピラーを通る

ﾌｯﾄﾉｰﾄ解説
[008]
NICHT BEI SCHIEBEDACH
 		001 R
125 A 124 835 01 68
コネクティング・ピース
ベンチレーション、フロント・ピラーを通る

ﾌｯﾄﾉｰﾄ解説
[008]
NICHT BEI SCHIEBEDACH
 		001 L
128 A 124 997 41 81
グロメット

これに変更 A 124 835 07 98 		-
128 A 124 835 07 98
ガスケット
ベンチレーション、フロント・ピラーを通る

ﾌｯﾄﾉｰﾄ解説
[008]
NICHT BEI SCHIEBEDACH
 		001
131 A 126 830 14 72
温度センサ
車内 / ルーフ・フレーム 		001
134 A 126 835 01 19
カバー
車内温度センサ / ルーフ・フレーム

ﾌｯﾄﾉｰﾄ解説
[902]
 NO.9051  I NO.5076  I NO.8326  I NO.8412  I NO.6101 AI NO.3112  I NO.7101  I
                                           I NO.6122 BI                     I
[903]
 NO.9051  I NO.5076  I NO.8326  I NO.8412  I NO.6101  I NO.3112  I NO.7101  I
 A = BIS FGST NEUAUSSTATTUNG 11/86                                          I
 B = AB  FGST NEUAUSSTATTUNG 11/86                                          I
============================================================================I
 		001
137 A 000 830 61 08
ブロワ

これに変更 A 000 830 96 08 		-
137 A 000 830 96 08
ブロワ

これに変更 A 000 830 19 08 		-
137 A 000 830 19 08
ブロワ
温度センサ・?ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
 		001
140 A 126 830 19 14
ホルダー
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
 		001 R
140 A 126 835 19 14
ホルダー

これに変更 A 124 835 58 14
• +001 A 124 832 10 88
• +001 A 126 835 03 93
• +001 A 126 990 10 36

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以前: F 092864
 		-
140 A 124 835 58 14
ホルダー
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: F 092865
 		001 L
143 N 914136 004203
ボルト
インストルメント・パネル、右下部

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
 		002
146 A 124 832 10 88
ホース
ルーフ・フレームに取り付ける温度センサ・ホースとブロワのあいだ

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: F 092865
 		001
149 A 126 835 03 93
インシュレータ
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: F 092865
 		001 L
149 A 126 835 03 93
インシュレータ
温度センサー・ ベンチレーション用ブロワーに 		001 R
152 A 126 990 07 36
ボルト

これに変更 A 126 990 10 36 		- L
152 A 126 990 10 36
ヘキサゴン鉄板ビス

これに変更 A 203 990 00 36 		- L
152 A 203 990 00 36
ねじ山形成6角ボルト
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
NUR BEI SCHIEBEDACH
[023]
ｼｬｼﾅﾝﾊﾞNo.以降: F 092865
 		001 L
155 A 124 832 01 88
ホース
アスピレータ・ベンチレーション・パイプ

ﾌｯﾄﾉｰﾄ解説
[008]
NICHT BEI SCHIEBEDACH
 		001
158 A 124 832 02 88
ホース

これに変更 A 124 832 12 88 		-
158 A 124 832 12 88
ホース
ベンチレーション・パイプからベンチレーション・ ホースへ

ﾌｯﾄﾉｰﾄ解説
[008]
NICHT BEI SCHIEBEDACH
 		001
161 A 124 832 07 88
ホース

これに変更 A 124 832 09 88 		-
161 A 124 832 05 88
ホース

これに変更 A 124 832 09 88 		-
161 A 124 832 09 88
ホース
ルーフ・フレームの温度センサから エア・ジェット・ノズル・ホースまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
164 A 124 832 00 27
アダプタ
ルーフ・フレームに取り付ける温度センサ・ホースとエア・ジェット・ノズルのあいだ 		001
167 A 126 988 52 78
クリップ
温度センサ エア・ガイド・ホース/ フロント・ルーフ・フレーム 		001
