一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

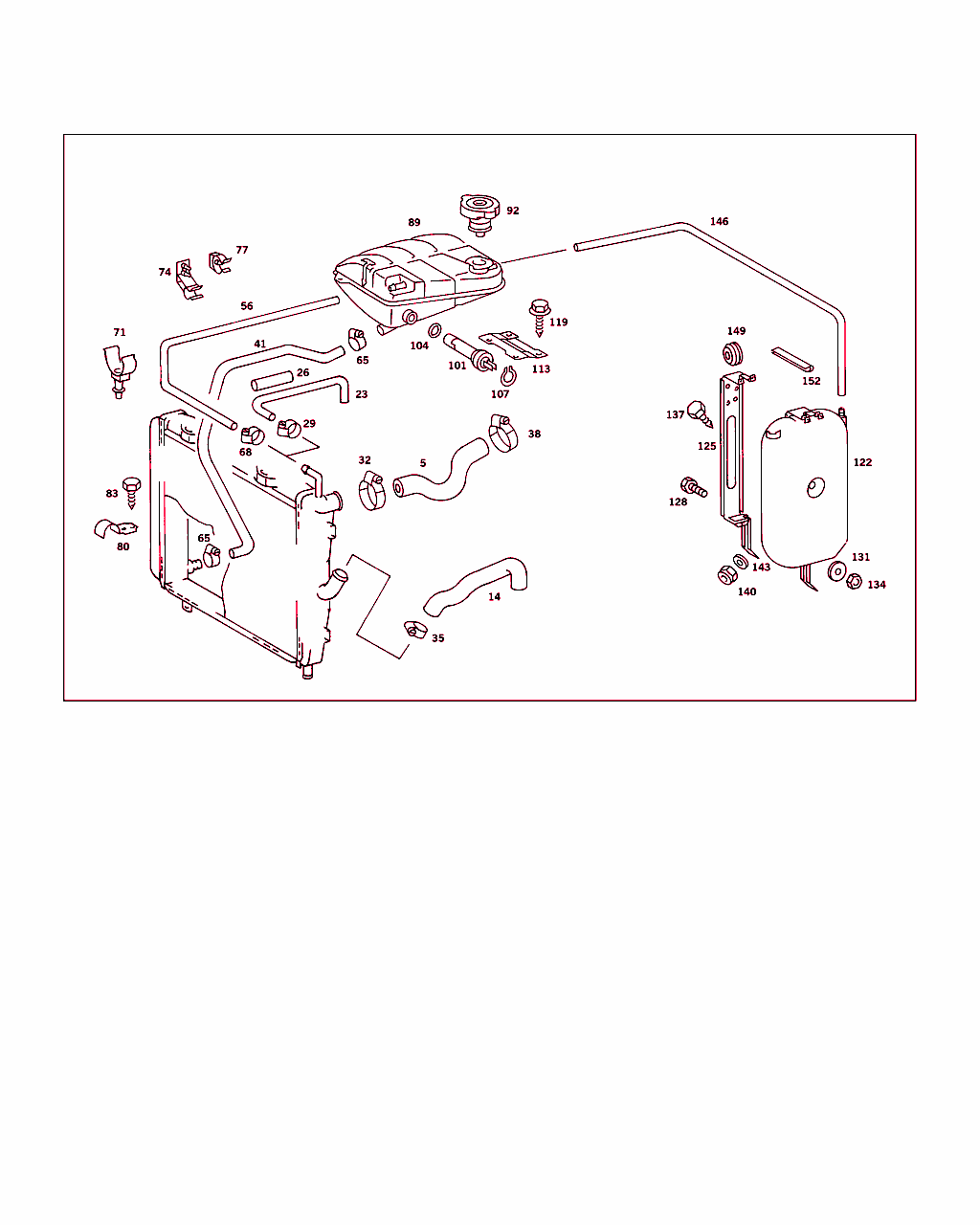

Schema

B50165000084.921103

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 501 23 82
ホース

これに変更 A 124 501 93 82 		-
5 A 124 501 93 82
ホース
上 		001
14 A 126 501 44 82
ホース
下

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前: A 377181
 		001
14 A 126 501 60 82
ホース
下

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降: A 377182
 		001
23 N 900271 008019
ホース

これに変更 N 000000 000734 		-
23 N 000000 000734
ホース
(ベンチレーション・ライン) ラジエタからエンジンまで
1030 MM 		001
26 N 040621 016200
絶縁チューブ
(ベンチレーション・ライン) ラジエタからエンジンまで
300 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
29 N 916026 014000
クランプ

これに変更 A 140 995 00 36 		-
29 A 140 995 00 36
クランプ

これに変更 A 005 997 01 90 		-
29 A 005 997 01 90
ホース・クランプ
(ベンチレーション・ライン) ラジエタからエンジンまで 		002
32 A 006 997 43 90
連結ピース
クーラント・ホース / サーモスタット 		001
35 N 916026 036000
クランプ

これに変更 A 006 997 05 90

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
35 A 006 997 05 90
連結ピース
クーラント・ホース / ウォータ・ポンプ 		001
35 A 006 997 05 90
連結ピース
ラジエタのクーラント・ホース 		002
41 A 126 501 30 82
ホース
ホース / ラジエタおよびエエクスパンション・タンク 		001
65 N 916026 023001
クランプ

これに変更 A 006 997 03 90

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
65 A 006 997 03 90
連結ピース
ホース / ラジエタおよびエエクスパンション・タンク 		001
65 N 916026 028001
クランプ
テンショナ / ファン・スピンドル 		001
71 A 201 501 00 20
ホルダー

これに変更 A 124 500 18 31

ﾌｯﾄﾉｰﾄ解説
[009]
旧部品番号在庫なし、車台番号A 423849 以前　　　　　　　　　　　　　　　　　　　　　　
 		-
71 A 124 500 18 31
ホルダー
ベンチレーション・ライン / ファン・カバー

ﾌｯﾄﾉｰﾄ解説
[009]
旧部品番号在庫なし、車台番号A 423849 以前　　　　　　　　　　　　　　　　　　　　　　
 		001
74 A 116 501 02 20
ホルダー

これに変更 A 126 501 02 20 		-
74 A 126 501 02 20
ホルダー
右フロント 		001
77 A 126 501 00 20
ホルダー
ホイール・ハウスに取り付けるブラケット 		001
80 A 123 995 03 20
クランプ
ホイール・ハウスに取り付けるブラケット 		001
89 A 126 500 15 49
タンク
エクスパンション・タンク 		001
92 A 123 501 02 15
ラジエタ・キャップ

これに変更 A 124 500 01 06 		-
92 A 124 500 01 06
キャップ

これに変更 A 124 500 04 06 		-
92 A 124 500 04 06
キャップ
ラジエタ 		001
101 A 124 540 02 44
スイッチ
クーラント・レベル・インジケータ 		001
104 A 012 997 03 48
シール・リング 001
107 N 000471 030002
スナップ・リング 001
113 A 126 506 78 40
ホルダー
エクスパンション・タンク / ホイール・ハウス 		001
119 N 000000 000548
ボルト
エクスパンション・タンク / ホイール・ハウス 		002
122 A 126 500 02 49
タンク

これに変更 A 126 500 05 49
• +001 A 126 430 03 10
• +003 N 000933 004067
• +003 N 000934 004006
• +003 N 009021 004108 		-
122 A 126 500 05 49
タンク
オーバフロー 		001
125 A 126 430 03 10
ホルダー 001
128 N 000933 004067
ボルト 003
131 N 009021 004108
ウインドウ

これに変更 N 009021 004207 		-
131 N 009021 004207
ウインドウ 003
134 N 000934 004006
ナット 003
146 A 114 997 18 82
ホース

これに変更 N 916030 000527 		-
146 N 916030 000527
ホース
エクスパンション・タンクから補助タンクまで
1000 MM

これに変更 A 230 476 87 26 		001
146 A 230 476 87 26
ホース
エクスパンション・タンクから補助タンクまで
1000 MM 		001
149 A 100 997 08 81
グロメット
エクスパンション・タンクから補助タンクまで 		001
152 A 000 987 32 72
エッジ・ガード
保護材
25 MM 		001
