一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

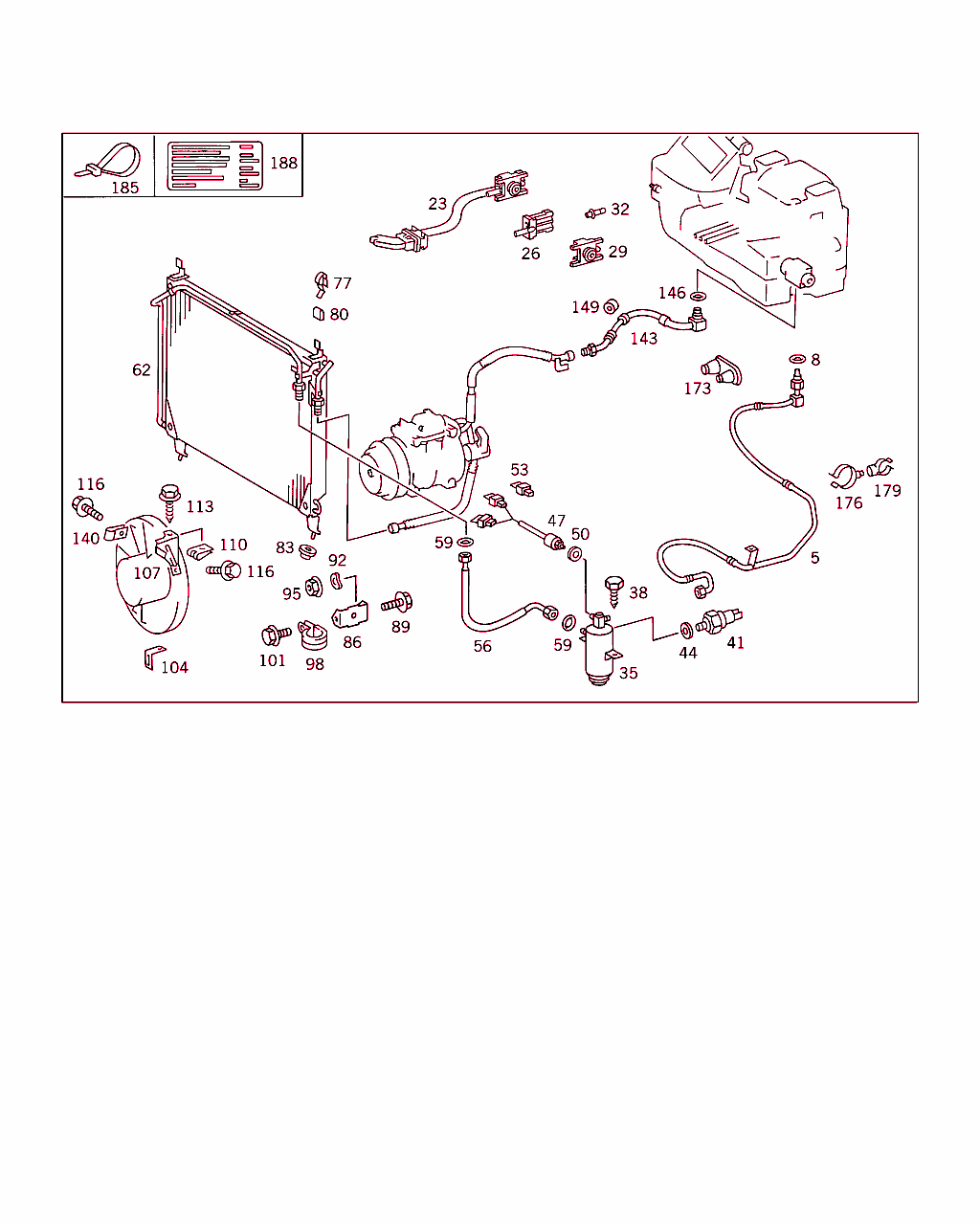

Schema

B83195000027.950623

[image]

B83195000028.950623

[image]

B83195000029.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 830 02 15
パイプ
フルード・リザーバからエクスパンション・バルブへ 		001 LA
8 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
8 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
8 A 140 997 06 45
シール・リング 002
11 A 126 830 14 15
パイプ
(インテーク・ライン) エクスパンション・バルブから ファイヤ・ウォールまで 		001 RA
14 A 123 997 04 40
シール・リング

これに変更 A 124 997 05 45 		- RA
14 A 124 997 05 45
シール・リング

これに変更 A 140 997 08 45 		- RA
14 A 140 997 08 45
シール・リング 001 RA
17 A 126 830 11 15
パイプ
フルード・リザーバからエクスパンション・バルブへ 		001 RA
20 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		- RA
20 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		- RA
20 A 140 997 06 45
シール・リング 002 RA
23 A 126 830 11 72
温度センサ
エバポレータ 		001
26 A 008 545 09 28
コネクタ・ハウジング
2 ピン 		001
29 A 008 545 10 28
カバー
TO 008 545 09 28 		001
32 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002
35 A 126 830 03 83
タンク
リザーバ 		001
38 N 007976 004205
鉄板ビス 002
41 A 000 820 43 10
スイッチ

これに変更 A 124 820 59 10 		-
41 A 124 820 59 10
スイッチ

これに変更 A 124 821 36 51 		-
41 A 124 821 36 51
スイッチ

これに変更 A 124 820 83 10 		-
41 A 124 820 83 10
スイッチ
フルード・リザーバーに 		001
44 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
44 A 140 997 11 45
シール・リング 001
47 A 002 820 52 10
スイッチ

これに変更 A 004 820 07 10 		-
47 A 004 820 07 10
スイッチ

これに変更 A 004 820 68 10 		-
47 A 004 820 68 10
スイッチ
フルード・リザーバーに 		001
50 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
50 A 140 997 11 45
シール・リング 001
53 A 000 546 06 45
絶縁スリーブ 002
56 A 126 830 47 15
パイプ

これに変更 A 126 830 49 15 		-
56 A 126 830 49 15
パイプ
コンデンサからフルード・リザーバへ 		001
59 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
59 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
59 A 140 997 06 45
シール・リング 002
62 A 126 830 26 70
コンデンサ

これに変更 A 126 830 24 70 		-
62 A 126 830 24 70
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		001
62 A 126 830 28 70
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
68 A 126 835 04 98
ガスケット
/コンデンサ、上部

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
71 A 126 835 05 98
ガスケット
コンデンサー下部に

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
74 A 126 835 06 98
ガスケット
/コンデンサ、横

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
77 A 126 835 00 34
スプリング
コンデンサ/フロント・センタ補強材 およびアンダ・キャリア 		002
80 A 126 835 00 93
スペーサ
コンデンサ/フロント・センタ補強材 およびアンダ・キャリア 		002
83 A 126 997 09 81
グロメット
コンデンサ/フロント・センタ補強材 およびアンダ・キャリア 		002
86 A 126 830 20 14
ホルダー 001
89 N 914129 006001
ボルト 001
92 N 000137 006204
スプリング・ワッシャ 001
95 N 913017 006000
ナット

これに変更 N 910112 006001 		-
95 N 910112 006001
ナット

これに変更 N 913023 006001 		-
95 N 913023 006001
ナット 001
98 N 916016 012200
クランプ 001
101 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
101 N 910105 006023
ボルト 001
104 A 126 835 01 14
ホルダー
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		001
107 A 126 835 14 14
ホルダー
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		001
110 A 000 994 50 45
クリップ
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		002
113 N 914128 006200
鉄板ビス
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		003
116 N 914004 005001
ワッシャ付きボルト
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		003
119 A 126 835 39 14
ホルダー
補助ブロワ/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
122 N 000933 005035
ボルト
補助ブロワ/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
125 N 000137 005203
スプリング・ワッシャ
補助ブロワ/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
128 A 126 835 40 14
ホルダー
ブラケット/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
131 A 129 835 01 93
スペーサ
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
134 N 914001 005002
ワッシャ付きボルト
ブラケット/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
134 N 914001 005002
ワッシャ付きボルト
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		004
137 N 000934 005008
ナット
ブラケット/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
137 N 000934 005008
ナット
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
140 A 116 995 02 01
クランプ
補助ブロワ/ フロント・センタ補強材 		001
143 A 126 830 06 15
パイプ
エクスパンション・バルブからエア・コンプレッサ・パイプ まで 		001 LA
146 A 123 997 04 40
シール・リング

これに変更 A 124 997 05 45 		- LA
146 A 124 997 05 45
シール・リング

これに変更 A 140 997 08 45 		- LA
146 A 140 997 08 45
シール・リング 001 LA
149 A 116 466 14 82
ラバー・リング 001 LA
152 A 126 830 15 15
パイプ
（プレッシャ・ライン）エクスパンション・バルブからファイヤ・ウォールへ 		001 RA
155 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		- RA
155 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		- RA
155 A 140 997 06 45
シール・リング 001 RA
158 A 126 830 10 15
パイプ
エクスパンション・バルブからエア・コンプレッサ・パイプ まで 		001 RA
161 A 123 997 09 40
シール・リング

これに変更 A 124 997 06 45 		- RA
161 A 124 997 06 45
シール・リング

これに変更 A 140 997 09 45 		- RA
161 A 140 997 09 45
丸形シール・リング 001 RA
164 A 000 992 03 05
ブッシュ
パーティションからエア・コンプレッサ/ホイール・ハウスまでの 冷媒ライン 		001 RA
167 A 000 997 31 81
グロメット
パーティションからエア・コンプレッサ/ホイール・ハウスまでの 冷媒ライン 		001 RA
170 N 914031 004200
ワッシャ付きボルト
パーティションからエア・コンプレッサ/ホイール・ハウスまでの 冷媒ライン 		001 RA
173 A 126 997 05 81
グロメット
ファイヤウォールを通過する冷媒ライン 		001
176 A 000 995 20 65
クランプ
冷媒ライン / フューエル・ホース SCHLAUCH 		001
179 A 000 476 04 36
ホルダー
冷媒ライン / フューエル・ホース SCHLAUCH 		001
182 A 002 988 48 78
クリップ 001 RA
185 A 001 997 42 90
連結ピース

これに変更 A 001 997 43 90 		-
185 A 001 997 43 90
連結ピース
ホース / ヒータ・ボックス・ブラケット 		NB
188 A 124 835 01 88
ステッカ 001
