一覧

乗用車セダン、モデル・イヤー 86 年 識別 No. A 303338 以前、例外は A 283114、A 283527、乗用車セダン、モデル・イヤー 87 年 識別 No. A 303339 以降および A 283114、A 283527、 識別 No. A 571353 以前、例外は A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、乗用車セダン、モデル・イヤー 88 年 識別 No. A 571354 以降および A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、 識別 No. A 823286 以前、例外は A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659乗用車セダン、モデル・イヤー 89 年 識別 No. A 823287 以降および A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.030 => 300 E JAPAN
M: 103983
GA: 722320, 722358

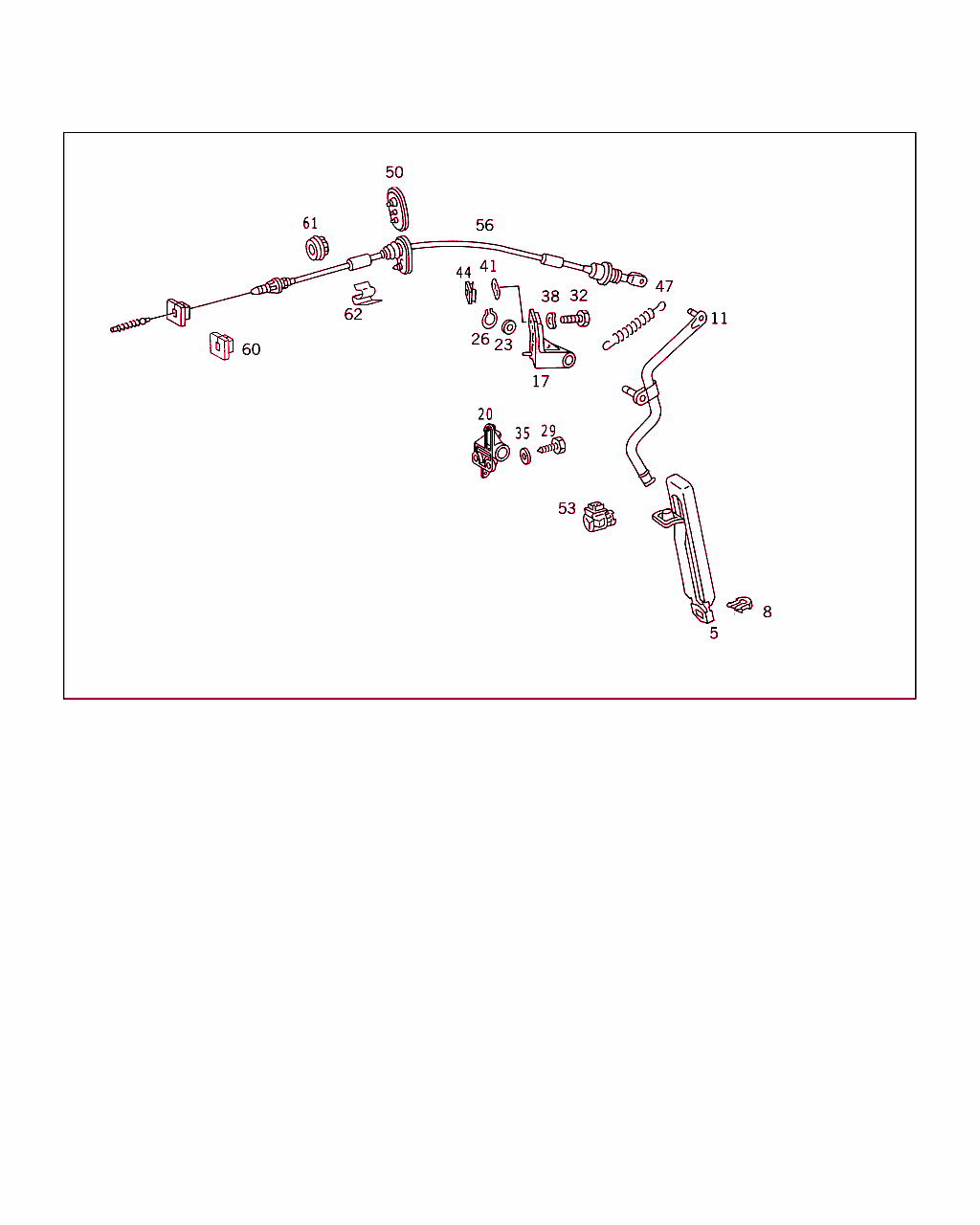

Schema

B30015000081.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 300 05 04
アクセル・ペダル 001
8 A 107 301 00 40
ホルダー

これに変更 A 124 988 86 78 		-
8 A 124 988 86 78
クリップ
アクセル・ペダル / ブラケット 		001
11 A 124 300 02 25
レバー
アクセル・ペダル 		001 LA
17 A 124 301 02 18
ベアリング

これに変更 A 124 301 03 18 		- LA
17 A 124 301 03 18
ベアリング
アクセル・ペダル・マウント 		001 LA
23 N 000988 013100
サポート・ディスク
アクセル・ペダル・マウント 		001
26 N 000471 012001
スナップ・リング
アクセル・ペダル・マウント 		001
32 N 304017 006020
6角ボルト
ファイヤウォールに取り付けるマウント 		002 LA
38 N 000137 006204
スプリングワッシャ
ファイヤウォールに取り付けるマウント 		002 LA
41 A 124 301 00 80
シーリング・リング
ファイヤウォールに取り付けるマウント 		001 LA
44 A 000 990 22 91
ナット・リテーナ
ファイヤウォールに取り付けるマウント 		002 LA
47 A 124 993 10 10
スプリング
アクセル・ペダル
TO 124 300 03 25 		001
47 A 129 993 08 10
スプリング
アクセル・ペダル
TO 124 300 21 25 		001
53 A 001 545 63 14
スイッチ
(キック・ダウン・スイッチ)

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前: A 531968
 		001
53 A 001 545 78 14
スイッチ
(キック・ダウン・スイッチ)

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前: A 531968
 		001
53 A 002 545 22 14
スイッチ
(キック・ダウン・スイッチ)

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降: A 531969
 		001
56 A 124 300 15 30
ワイヤ

♦ 以下から選択できます A 124 300 16 30 		001 LA
56 A 124 300 16 30
ケーブル

♦ 以下から選択できます A 124 300 15 30 		001 LA
60 A 202 301 00 93
ガイド
ローラ・ガイド付きワイヤ・ケーブル用 		001
61 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
