乗用車セダン、モデル・イヤー 86 年 識別 No. A 303338 以前、例外は A 283114、A 283527、乗用車セダン、モデル・イヤー 87 年 識別 No. A 303339 以降および A 283114、A 283527、 識別 No. A 571353 以前、例外は A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、乗用車セダン、モデル・イヤー 88 年 識別 No. A 571354 以降および A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、 識別 No. A 823286 以前、例外は A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659乗用車セダン、モデル・イヤー 89 年 識別 No. A 823287 以降および A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.030 => 300 E JAPAN
M: 103983
GA: 722320, 722358

Schema

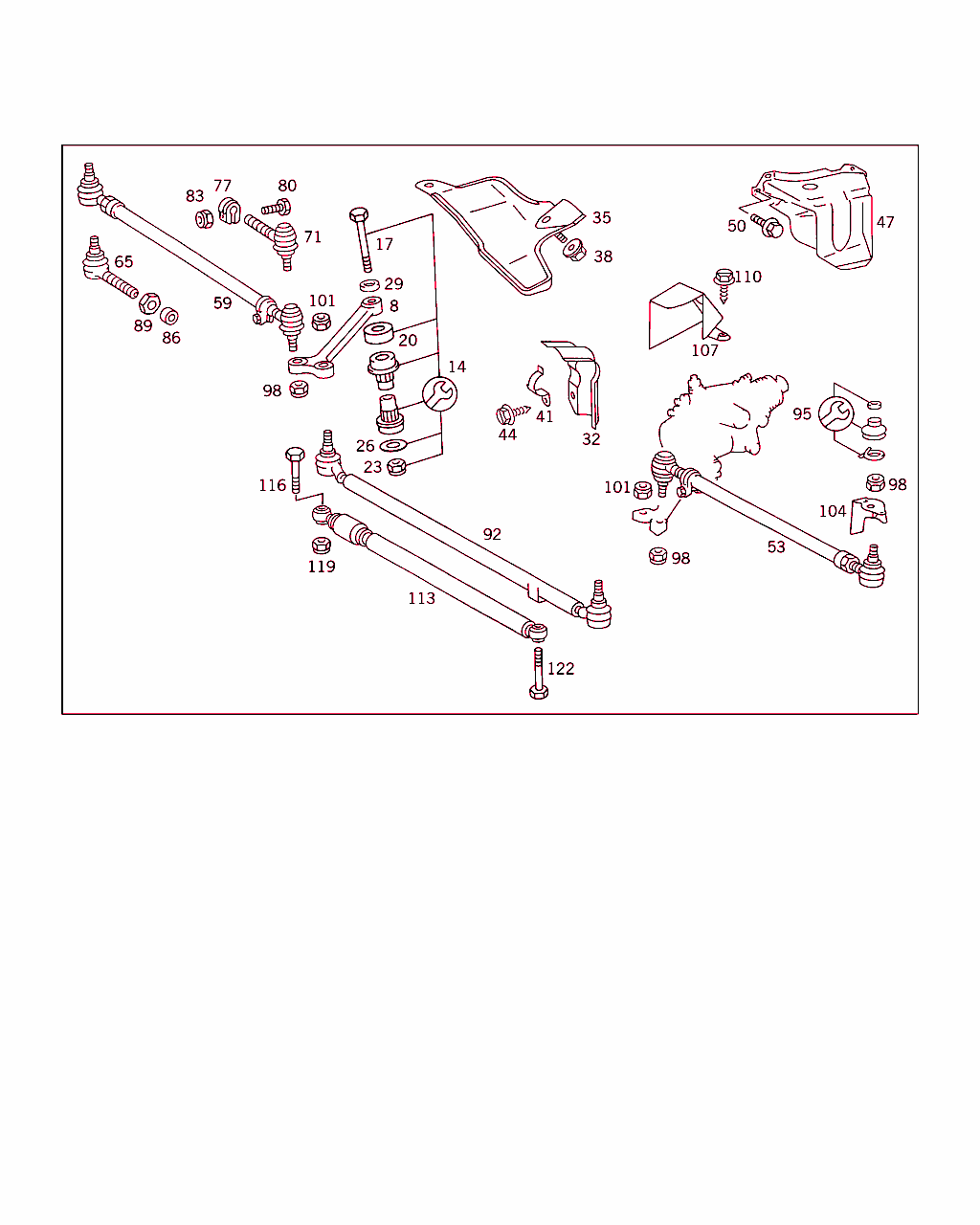

B46120000019.950516

[image]

B46120000016.950516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 463 07 10
中間レバー

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前:
1B 022104
2B 051198
 		001 L
8 A 124 463 12 10
中間レバー

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降:
1B 022105
2B 051198
 		001 L
8 A 124 463 08 10
中間レバー

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前:
1B 022104
2B 051198
 		001 R
8 A 124 463 13 10
中間レバー

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降:
1B 022105
2B 051198
 		001 R
14 A 124 460 00 50
リペア・キット

これに変更 A 124 460 01 50 		-
14 A 124 460 01 50
リペア・キット

これに変更 A 124 460 00 19 		-
14 A 124 460 00 19
リペア・キット

これに変更 A 124 460 01 19 		-
14 A 124 460 01 19
リペア・キット
ステアリング・アイドラ・アーム・ベアリング 		001
17 N 000960 016287
ボルト
ミッド・レバーをピボット・ベアリングに 		001
20 A 111 463 10 56
キャップ
ミッド・レバーをピボット・ベアリングに 		001
23 N 913004 016004
ナット

これに変更 N 910113 016002 		-
23 N 910113 016002
ヘキサゴン・ナット
ミッド・レバーをピボット・ベアリングに 		001
26 A 111 463 00 52
スペーサ・ディスク

これに変更 A 124 463 00 77 		-
26 A 124 463 00 77
ウインドウ
ミッド・レバーをピボット・ベアリングに 		001
29 N 000125 017014
ウインドウ
ミッド・レバーをピボット・ベアリングに 		001
32 A 124 463 00 90
保護プレート 001 L
41 A 201 463 05 40
ホルダー 001 L
44 N 914128 006301
鉄板ビス

これに変更 N 000000 000543 		- L
44 N 000000 000543
鉄板ビス 001 L
47 A 124 466 00 38
カバー・パネル
ステアリング・ギヤに 		001 R
50 N 914126 006001
ボルト

これに変更 N 910105 006002 		- R
50 N 910105 006002
6角ボルト 002 R
53 A 124 330 08 03
タイ・ロッド
左 		001 L
53 A 124 330 08 03
タイ・ロッド
右 		001 R
59 A 124 330 09 03
タイ・ロッド
右 		001 L
59 A 124 330 09 03
タイ・ロッド
左 		001 R
65 A 000 338 51 10
ボール・ジョイント
右ねじ
TO 124 330 08 03 		001
65 A 000 338 54 10
ボール・ジョイント
右ねじ
TO 124 330 09 03 		001
71 A 000 338 56 10
ボール・ジョイント
左ネジ
TO 124 330 08 03 		001
71 A 000 338 59 10
ボール・ジョイント
左ネジ
TO 124 330 09 03 		001
77 A 000 995 18 44
クランプ

これに変更 A 000 338 42 45 		-
77 A 000 338 42 45
クランピング・ブラケット
タイ・ロッド/ジョイント・ピース 		002
80 N 000933 008152
ボルト

これに変更 N 304017 008027 		-
80 N 304017 008027
6角ボルト
タイ・ロッド/クリップ 		002
83 N 913004 008004
ナット
タイ・ロッド/クリップ 		002
86 A 000 338 00 44
コーン・ピース
タイ・ロッド/ジョイント・ピース 		002
89 N 000439 014206
ナット 002
92 A 124 460 08 05
ドラッグリンク

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前:
1B 022104
2B 051198
 		001 L
92 A 124 460 09 05
ドラッグリンク 001 R
92 A 124 460 12 05
ドラッグリンク

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降:
1B 022105
2B 051198
 		001
95 A 000 330 04 85
リペア・キット
タイ・ロッドまたはドラッグ・リンクのスリーブ

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前:
1B 022104
2B 051198
 		006
95 A 000 330 04 85
リペア・キット
タイ・ロッド・スリーブ

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降:
1B 022105
2B 051198
 		004
98 N 913002 010010
ナット
ドラッグ・リンクとトラック・ロッド / ステアリング・アーム 		006
98 N 913002 010010
ナット
ドラッグ・リンクとトラック・ロッド / ステアリング・アーム

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前:
1B 022104
2B 051198
 		006
98 N 913002 010010
ナット
ドラッグ・リンクとトラック・ロッド / ステアリング・アーム

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降:
1B 022105
2B 051198
 		004
101 N 913002 012002
ナット
ドラッグ･リンク / ピットマン･アームおよび ステアリング・アイドラ・アーム

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降:
1B 022105
2B 051198
 		002
104 A 124 463 08 90
保護プレート 001 R
107 A 124 463 09 90
保護プレート 001 R
110 N 914128 004303
鉄板ビス 001 R
113 A 000 463 53 32
ショック・アブソーバ

これに変更 A 124 463 04 32 		-
113 A 124 463 04 32
ショック・アブソーバ
(ステアリング・ダンパ) 		001
116 N 000960 010026
ボルト

これに変更 N 000961 010031 		-
116 N 000961 010031
ボルト

これに変更 N 308676 010023 		-
116 N 308676 010023
6角ボルト
ステアリングのショック・アブソーバ / フレーム 		001
119 N 913004 010010
ナット

これに変更 N 910113 010002 		-
119 N 910113 010002
ヘキサゴン・ナット
ステアリングのショック・アブソーバ / フレーム 		001
122 A 124 990 00 04
ボルト
ステアリングのショック・アブソーバ / ドラッグ・リンク 		001
