一覧

乗用車セダン、モデル・イヤー 87 年 識別 No. A 570728 以前、例外は A 505378、A 549835、A 560554、乗用車セダン、モデル・イヤー 88 年 識別 No. A 570729 以降および A 505378、A 549835、A 560554、 識別 No. A 823100 以前、例外は A 763291、A 813650、A 813816、A 817027、A 817371、A 817657、A 818977、A 819061乗用車セダン、モデル・イヤー 89 年 識別 No. A 823101 以降および A 763291、A 813650、A 813816、A 817027、A 817371、A 817657、A 818977、A 819061 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.133 => 300 D TURBODIESEL JAPAN
M: 603960, 603962
GA: 722317, 722357

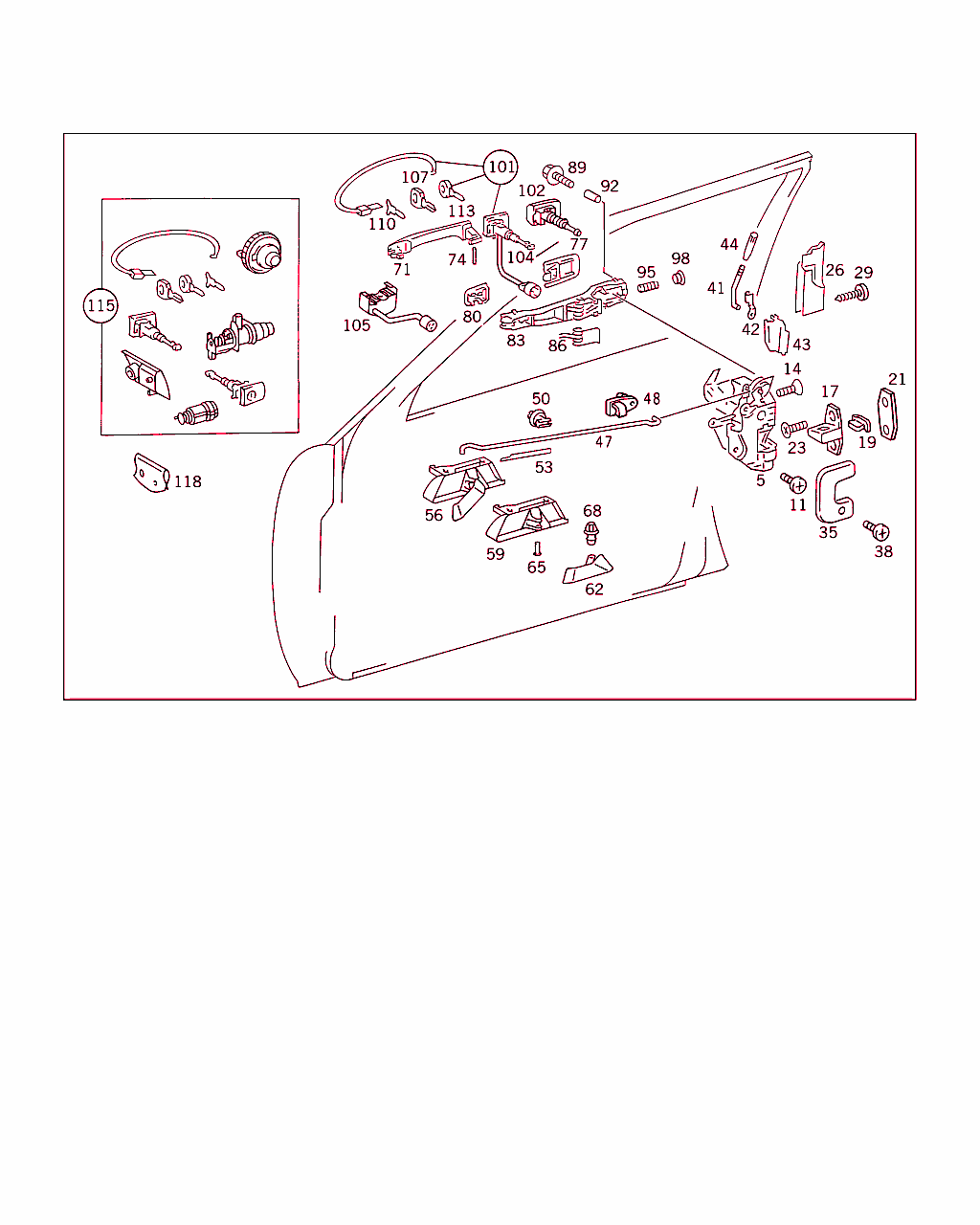

Schema

B72030000101.000706

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 720 01 35
ロック

これに変更 A 124 720 09 35
• +001 A 124 805 05 74

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: A 194648
 		- LA
5 A 124 720 09 35
ドア・ロック
左、車内ロッキング・メカニズム装備

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降: A 194649
 		001 LA
5 A 124 720 04 35
ロック

これに変更 A 124 720 12 35
• +001 A 124 805 05 74

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: A 194648
 		- LA
5 A 124 720 12 35
ドア・ロック
右、車内ロッキング・メカニズム非装備

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降: A 194649
 		001 LA
11 N 914129 006005
ボルト

これに変更 A 140 984 28 29 		-
11 A 140 984 28 29
ボルト
ドアに取り付けるロック 		002
14 A 000 990 36 31
ボルト

これに変更 A 140 984 30 29 		-
14 A 140 984 30 29
ボルト
ドアに取り付けるロック 		004
17 A 201 720 00 04
ロッキングアイ

これに変更 A 124 720 00 04

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
17 A 124 720 00 04
ロッキングアイ

これに変更 A 140 720 02 04 		-
17 A 140 720 02 04
ロッキングアイ

これに変更 A 208 720 01 04 		-
17 A 208 720 01 04
ロッキングアイ
ドア・ロック 		002
19 A 140 723 00 79
インサート
修理実施 		002
21 A 201 723 00 11
タップ・プレート
センタ・ピラーのストライカ・アイ 		002
23 A 140 984 04 29
ボルト

これに変更 A 140 984 26 29 		-
23 A 140 984 26 29
6角穴付き皿ボルト

これに変更 A 140 984 04 29 		-
23 A 140 984 04 29
ボルト
センタ・ピラーのストライカ・アイ 		004
26 A 124 723 01 08
カバー

これに変更 A 124 723 03 08

ﾌｯﾄﾉｰﾄ解説
[011]
旧部品番号在庫なし、車台番号 A 391255 以前　　　　　　　　　　　　　　　　　　　　　　
 		-
26 A 124 723 03 08
カバー

これに変更 A 124 723 13 08 		-
26 A 124 723 13 08
カバー

これに変更 A 124 723 17 08 		-
26 A 124 723 17 08
カバー

これに変更 A 124 723 21 08 		-
26 A 124 723 21 08
カバー
左ウインドウ取付け部分 		001
26 A 124 723 02 08
カバー

これに変更 A 124 723 04 08

ﾌｯﾄﾉｰﾄ解説
[011]
旧部品番号在庫なし、車台番号 A 391255 以前　　　　　　　　　　　　　　　　　　　　　　
 		-
26 A 124 723 04 08
カバー

これに変更 A 124 723 14 08 		-
26 A 124 723 14 08
カバー

これに変更 A 124 723 18 08 		-
26 A 124 723 18 08
カバー
右ウインドウ取付け部分 		001
29 A 001 990 03 36
ボルト
カバー / ドア

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以降: A 391256
 		002
35 A 201 723 01 24
ベゼル

これに変更 A 124 723 01 24 		-
35 A 124 723 01 24
マウント
左ドア・ロック 		001
35 A 201 723 02 24
ベゼル

これに変更 A 124 723 02 24 		-
35 A 124 723 02 24
マウント
右ドア・ロック 		001
38 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
38 N 000000 001933
6角丸頭ボルト
ドア・ロックのトリム 		002
41 A 124 723 01 39
ロック・バー

これに変更 A 124 723 02 39

ﾌｯﾄﾉｰﾄ解説
[007]
旧部品番号在庫なし、シャーシ A 194648 以前　　　　　　　　　　　　　　　　　　　
 		-
41 A 124 723 02 39
ロック・ロッド
ドア固定ツール 		002
42 A 100 994 01 60
ヒューズ
ロック・バーをドア・ロックに

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: A 194648
 		002
42 A 124 988 41 78
クリップ

これに変更 A 007 988 42 78 		-
42 A 007 988 42 78
クリップ
ロック・バーをドア・ロックに

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降: A 194649
 		002
43 A 201 723 01 74
キャップ
左ドア・ロック

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: A 194648
 		001
43 A 201 723 02 74
キャップ
右ドア・ロック

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: A 194648
 		001
44 A 123 766 00 22
ロック・ピン
(ロック・ノブ)、ドア・ロック 		002
47 A 124 723 01 69
プル・ロッド
左運転席ドア・ロック 車内操作部 		001
47 A 124 723 02 69
プル・ロッド
左運転席ドア・ロック 車内操作部 		001
48 A 007 988 42 78
クリップ 002
50 A 005 988 57 78
クリップ
プル・ロッド / 運転席ドア・インナ・パーツ 		002
50 A 002 988 83 78
クリップ

これに変更 A 006 988 63 78 		-
50 A 006 988 63 78
クリップ
プル・ロッド / 運転席ドア・インナ・パーツ 		002
53 A 124 821 02 97
保護ホース
プル・ロッド / 運転席ドア・インナ・パーツ 		001
56 A 124 760 01 61
車内操作
左ドア・ロック 		001
56 A 124 760 02 61
車内操作
右ドア・ロック 		001
59 A 124 766 01 64
リセス
左 		001
59 A 124 766 02 64
リセス
右 		001
62 A 124 766 01 24
レバー
左 		001
62 A 124 766 02 24
レバー
右 		001
65 A 124 766 00 15
ピン 002
68 A 124 988 09 78
クリップ 002
71 A 124 766 01 01
グリップ
運転席ドア 		002
74 N 001475 002015
ドエル・ピン 002
77 A 124 766 00 05
サポート/ブラケット
後部
注文時に表記のこと:
NO.7126 		002
80 A 124 766 01 05
サポート/ブラケット
パネル・グリップとベアリング・ブラケットのあいだ
注文時に表記のこと:
NO.7126 		002
83 A 124 760 01 34
ベアリング
ドア・ハンドル 		002
86 A 124 766 00 34
スプリング
ベアリング・ブラケット 		002
89 A 124 990 00 21
ボルト
ベアリング・ブラケット 		006
92 A 124 992 00 05
スリーブ
ベアリング・ブラケット 		006
95 A 201 997 00 19
ピン
ベアリング・ブラケット 		002
98 A 000 997 72 86
カバー・キャップ
シリンダ・ガイド取付け用ホール /ベアリング・ブラケット 		002
98 A 000 997 72 86
カバー・キャップ
穴の調整、キー操作 レバー 		002
101 A 124 760 03 77
ガイド

これに変更 A 124 760 63 77 		-
101 A 124 760 04 77
ガイド

これに変更 A 124 760 63 77 		-
101 A 124 760 63 77
TS シリンダ・ガイド
ワークショップ仕様、キー付き; 任意のロック 		001
102 A 124 760 01 77
ガイド
キーなし、左

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
102 A 124 760 02 77
ガイド
キーなし、右

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
104 A 124 760 07 77
ガイド
キーなし、左、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
[871]
モデル・イヤー 1987 年の終了以前
 		001
104 A 124 760 13 77
ガイド
キーなし、左、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
[880]
モデル・イヤー 1988 年以降　　　
 		001
104 A 124 760 08 77
ガイド
キーなし、右、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
[871]
モデル・イヤー 1987 年の終了以前
 		001
104 A 124 760 14 77
ガイド
キーなし、右、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
[880]
モデル・イヤー 1988 年以降　　　
 		001
105 A 002 820 10 10
スイッチ
左、盗難進入警報装置の場合
TO 124 760 07 77, 124 760 13 77 		001
105 A 002 820 11 10
スイッチ
右、盗難進入警報装置の場合
TO 124 760 08 77, 124 760 14 77 		001
107 A 000 760 25 06
キー
マスタ・キー

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		002
107 A 000 760 44 06
メイン・キー
(マスタ・キー)盗難防止警報装置の場合

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		002
107 A 126 760 54 06
キー
ブランク (マスター・キー)

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		002
110 A 140 766 06 06
キー
(フラット・キー) 盗難防止警報装置付きの場合も含む

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[622]
注文時には識別番号を記載のこと。
 		001
113 A 000 760 26 06
サブ・キー
(補助キー) 盗難防止警報装置付きの場合も含む

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
113 A 126 760 55 06
キー
ブランク (サブ・キー)

ﾌｯﾄﾉｰﾄ解説
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
115 A 124 890 12 67
ロック・セット
セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001 LA
115 A 124 890 60 67
ロック・セット
盗難防止警報装置

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001 LA
115 A 124 890 12 73
ロック・セット
運転席および助手席エアバッグ、 セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
115 A 124 890 13 73
ロック・セット
運転席および助手席エアバッグ、 EDW の場合

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
115 A 124 890 24 73
ロック・セット
収納ボックス付き: セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001 L
115 A 124 890 26 73
ロック・セット
収納ボックス付き: EDWの場合

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001 L
118 A 108 890 06 61
ポケット
車両キー 		001
