一覧

ステーション・ワゴン、モデル・イヤー 1989 年車台番号 F 123973 以前、その内 F 122529 を除く
124.090 => 300 TE JAPAN
M: 103983
GA: 722358

Schema

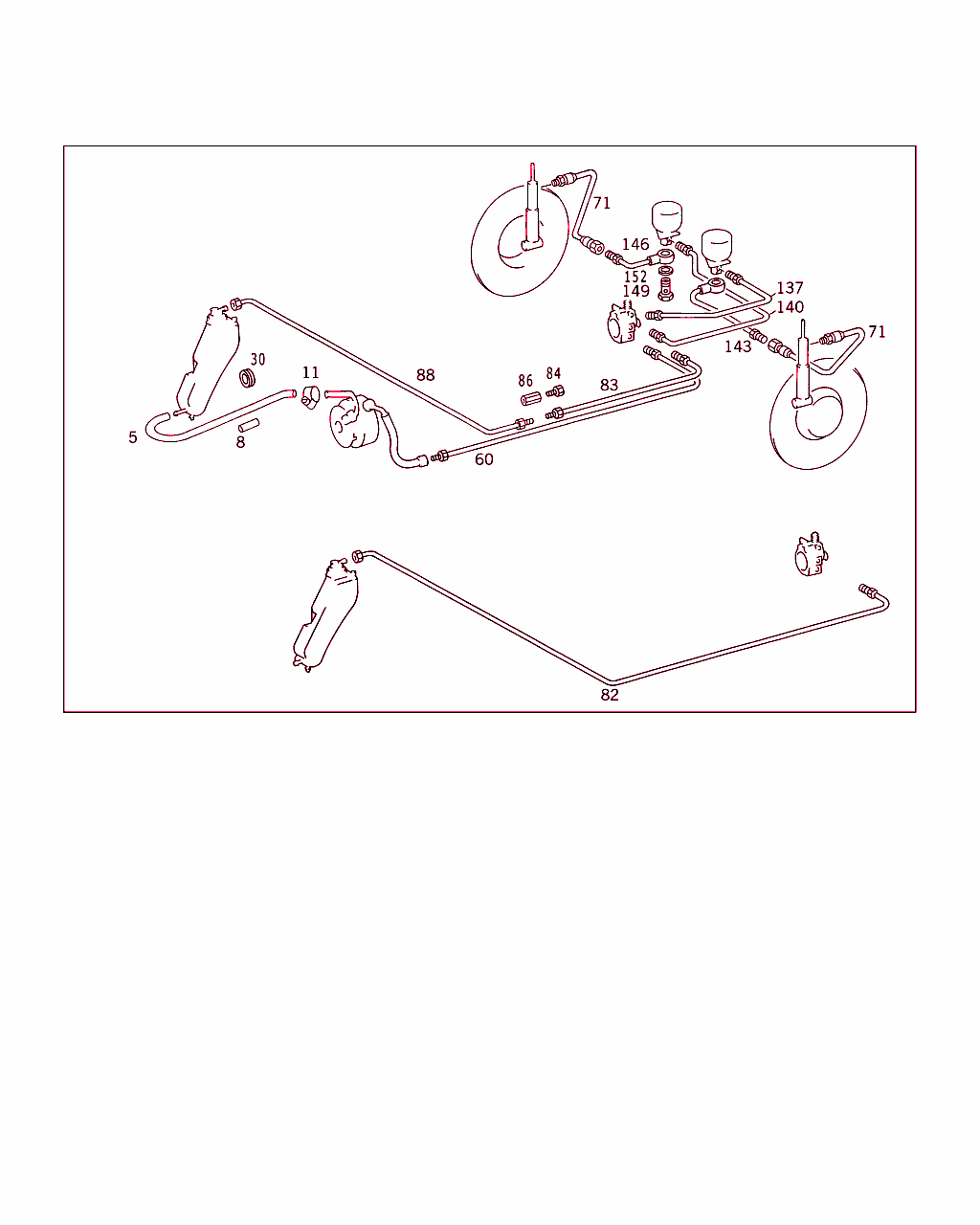

B32355000006.010517

[image]

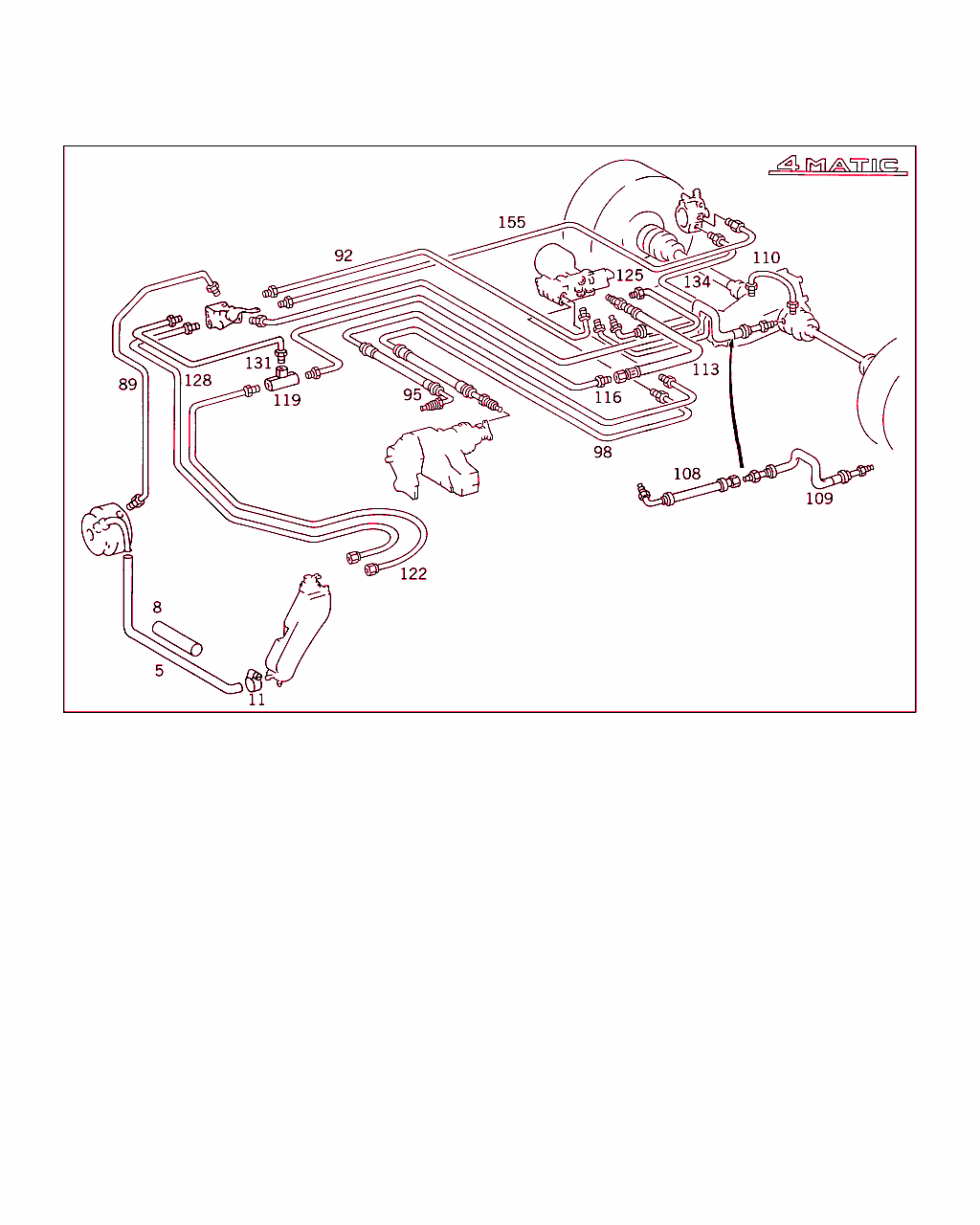

B32355000007.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 114 997 04 82
ホース
オイル・タンクからオイル・ポンプのオイル・パイプまで
580 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
11 A 140 995 00 36
クランプ

これに変更 A 005 997 01 90 		-
11 A 005 997 01 90
ホース・クランプ 002
----- Q 000000000001
重要情報
(ハイ・プレッシャ・ホース) レベル・コントロール/ASD 		099
----- Q 000000000001
重要情報
標準仕様エンジンを参照 		099
60 A 124 320 07 53
ライン
高圧ホースからレベル・コントロール・バルブへ

ﾌｯﾄﾉｰﾄ解説
[009]
F 039532
 		001
71 A 124 997 05 82
ホース
スプリング・リザーバからスプリング・ストラットまで 		002
83 A 124 320 87 72
ライン

これに変更 A 126 320 87 72
• +001 A 126 997 00 34 		-
83 A 126 320 87 72
ライン
(リターン・ライン)レベル・コントロール・バルブからカップリング・ピースへ

ﾌｯﾄﾉｰﾄ解説
[009]
F 039532
[409]
組立時に調整のこと
 		001
84 A 126 997 00 34
ユニオン・ボルト

ﾌｯﾄﾉｰﾄ解説
[009]
F 039532
 		001
86 A 123 327 00 88
カップリング・ピース

ﾌｯﾄﾉｰﾄ解説
[009]
F 039532
 		001
137 A 124 320 03 72
ライン
レベル・コントロール・バルブから左スプリング・リザーバへ 		001
140 A 124 320 04 72
ライン
レベル・コントロール・バルブから右スプリング・リザーバへ 		001
143 A 124 320 19 72
ライン
スプリング・リザーバから左スプリング・ストラットまで 		001
146 A 124 320 20 72
ライン
スプリング・リザーバから右スプリング・ストラットまで 		001
149 A 124 990 00 63
中空ボルト
コネクティング・ホース / プレッシャ・リザーバ 		002
152 N 007603 016103
シーリング・リング
コネクティング・ホース / プレッシャ・リザーバ 		002
