一覧

ステーション・ワゴン、モデル・イヤー 1989 年車台番号 F 123973 以前、その内 F 122529 を除く
124.090 => 300 TE JAPAN
M: 103983
GA: 722358

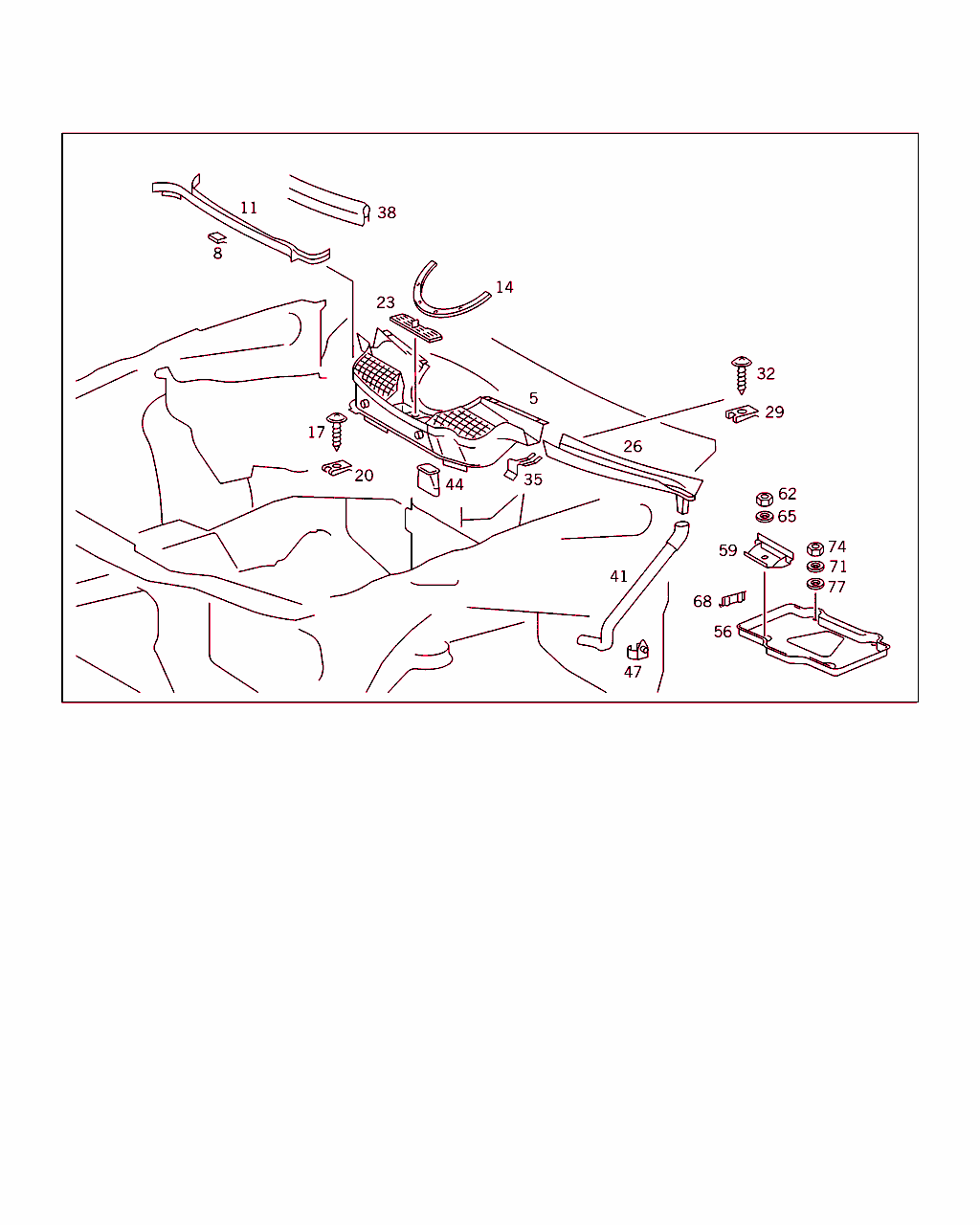

Schema

B62105000068.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 620 13 78
パーティション
エアコンの場合、中央 		001
----- A 124 628 01 41
レール
左 		001
----- A 124 628 02 41
レール
右 		001
8 A 001 988 76 78
クリップ
パーティション上部中央 / パーティション中央

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以前: F 083683
 		002
11 A 124 620 07 78
パーティション
上部、中央 		001
14 A 124 626 20 30
カバー
パーティション 		001
17 N 007983 002241
鉄板ビス

これに変更 A 002 984 02 29 		-
17 A 002 984 02 29
ボルト
パーティション中央 / ウインドウ・シールド下センタ・ピース 		004
17 N 914127 004202
鉄板ビス
パーティション中央 / ウインドウ・シールド下センタ・ピース 		003
20 A 000 994 16 45
クリップ

これに変更 A 002 994 56 45 		-
20 A 002 994 56 45
クリップ

これに変更 A 140 994 10 45 		-
20 A 140 994 10 45
ヒューズ
パーティション中央 / ウインドウ・シールド下センタ・ピース 		002
20 A 002 994 27 45
クリップ・ナット
パーティション中央 / ウインドウ・シールド下センタ・ピース 		004
23 A 124 628 00 67
グリッド
パーティション 		001
26 A 124 620 15 67
カバー

これに変更 A 124 620 25 67

ﾌｯﾄﾉｰﾄ解説
[014]
旧部品を使いきる、以下の車台番号以前:　　　　　　　　　　　　　　　　　　　　　　  F 019049
 		-
26 A 124 620 25 67
カバー
フロント・ウインドウ左側の下のクロス・メンバ 		001
26 A 124 620 16 67
カバー

これに変更 A 124 620 30 67
• +001 A 124 626 16 30

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019049
 		-
26 A 124 620 30 67
カバー
/ フロント・ウインドウ下、クロス・メンバ、右

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019050
 		001
29 A 002 994 40 45
ナット
カバー / センタ・パーティション・ウォール・クロス・メンバ 		008
32 N 914127 004203
鉄板ビス
カバー / センタ・パーティション・ウォール・クロス・メンバ 		008
35 A 124 628 02 28
コネクタ
左右カバー /センタ・パーティション・ウォール 		002
38 A 124 628 52 98
ウェザ・ストリップ
/ パーティション、左および右、および 上部、中央
1715 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
41 A 124 628 01 94
ホース
左ウォータ・ドレン 		001
41 A 124 628 03 94
ホース
右ウォータ・ドレン 		001
44 A 124 628 00 69
ウォータ・ドレン
フロント・ウインドウの下 		002
47 A 124 832 00 14
ホルダー
ウォータ・ドレン・ホース / ホイール・ハウス用 		002
56 A 201 626 04 45
バッテリ・フレーム
バッテリ
62-92 AH 		001
59 A 124 626 00 42
取付けレール
フロント・バッテリ・フレーム 		001
62 N 000934 006007
ナット
フロント・バッテリ・フレーム 		001
65 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
65 N 009021 006208
ウインドウ
フロント・バッテリ・フレーム 		001
68 A 201 626 00 14
ホルダー
サイド・バッテリ・フレーム 		001
71 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
71 N 009021 006208
ウインドウ
バッテリ・フレーム / ファイヤ・ウォール 		002
74 N 000934 006007
ナット
バッテリ・フレーム / ファイヤ・ウォール 		002
77 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
77 A 201 987 02 41
ラバー・リング
バッテリ・フレーム / ファイヤ・ウォール 		002
