一覧

乗用車クーペ、モデル・イヤー 93 年 識別 No. B 967124 以前乗用車クーペ、モデル・イヤー 94 年 識別 No. B 967125 以降 識別 No. C 149427 以前、例外は C 129373、C 139288、C 149275乗用車クーペ、モデル・イヤー 95 年 識別 No. C 149428 以降、他に取り付けられている場所は C 129373、C 139288、C 149275
124.052 => 320 CE JAPAN; E 320 JAPAN
M: 104992
GA: 722503

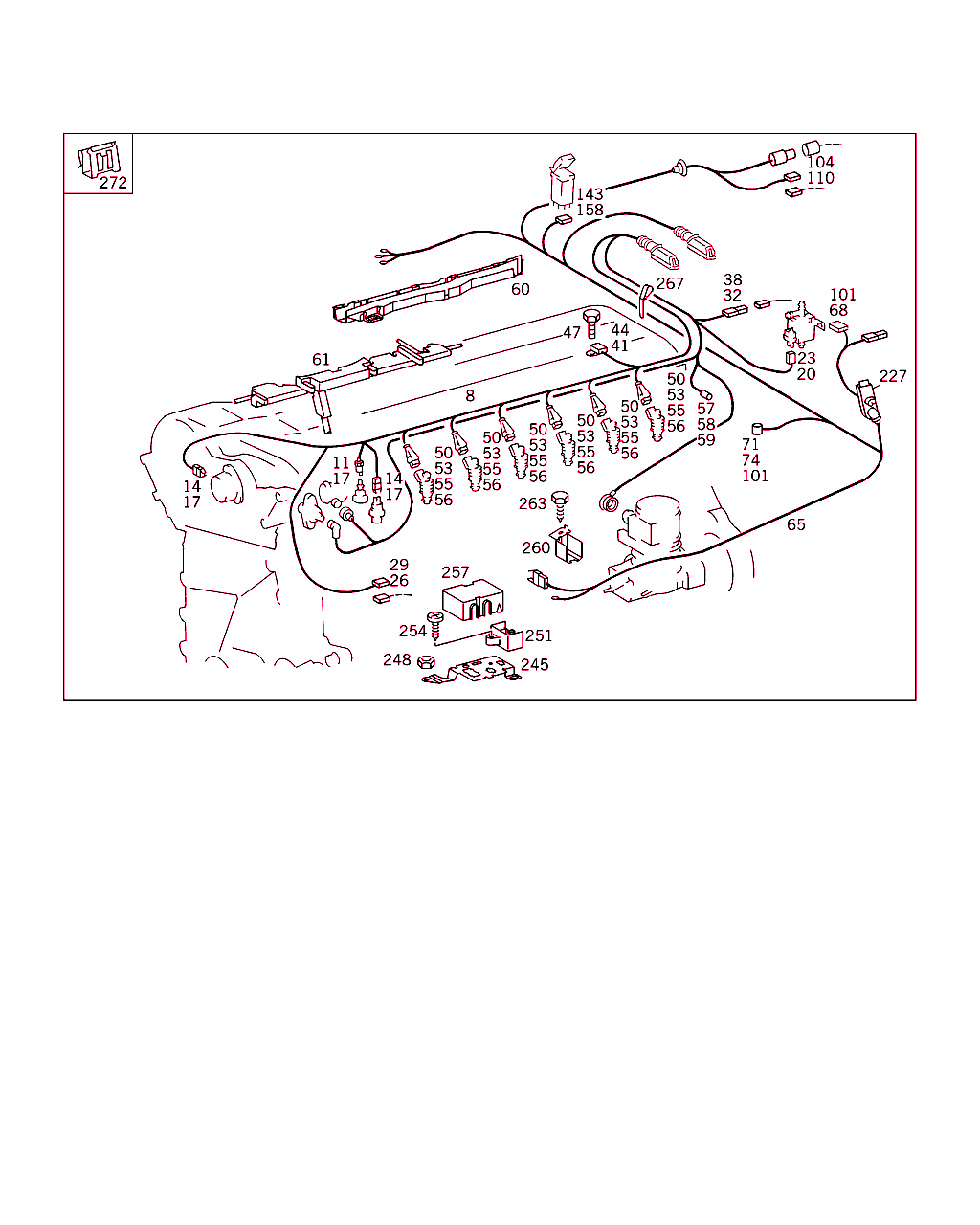

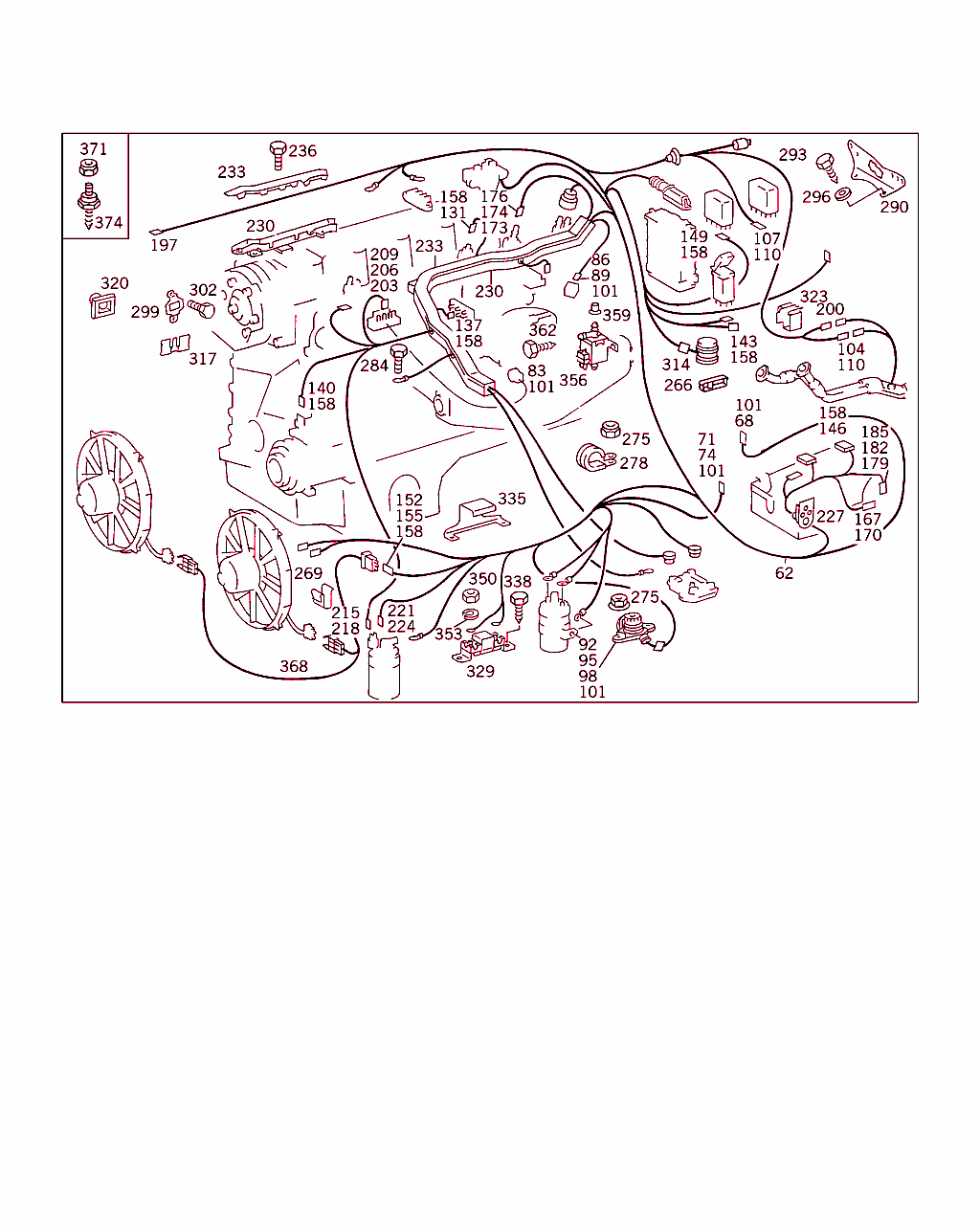

Schema

B54120000113.000810

[image]

B54120000076.950518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 440 56 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[104]
ｼｬｼﾅﾝﾊﾞNo.以前:
C 179243
その他取付け
C 185125.
 		001 LA
8 A 124 440 29 33
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[105]
ｼｬｼﾅﾝﾊﾞNo.以降: C 179244
 		001 LA
8 A 124 440 57 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[104]
ｼｬｼﾅﾝﾊﾞNo.以前:
C 179243
その他取付け
C 185125.
 		001 RA
8 A 124 440 30 33
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[105]
ｼｬｼﾅﾝﾊﾞNo.以降: C 179244
 		001 RA
11 A 011 545 85 28
電動クラッチ
水温センサ 		001
14 A 011 545 71 28
ハウジング 001
14 A 011 545 71 28
ハウジング
カムシャフト・コントロール・バルブ 		001
17 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
20 A 012 545 04 28
電動クラッチ
エア・インジェクション 		001
20 A 012 545 04 28
電動クラッチ
スイッチオーバ・バルブ: エア・インジェクション 		001
23 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
26 A 017 545 01 28
コネクタ・ハウジング
エンジン・ケーブル・ハーネス・コネクタ 		001
29 A 012 545 73 28
プラグ・ピン
2,5 MM 		NB
32 A 012 545 04 28
電動クラッチ
カップリング
KL.870 G 		001
38 A 013 545 79 28
プラグ・ピン
4 MM 		NB
41 A 013 545 12 28
コネクタ・ハウジング
エンジン・ケーブル・ハーネス・コネクタ
ZUENDSPULEN 		001
44 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
47 A 124 990 10 36
ボルト
プラグ固定用ツール 		002
50 A 140 545 35 28
ハウジング
インジェクション・バルブ 		006
53 A 000 545 28 39
バンドル・シーリング
TO 140 545 35 28 		012
55 A 000 545 61 45
保護キャップ
TO 140 545 35 28 		006
56 A 005 545 68 26
コンタクト・スプリング
TO 140 545 35 28 		NB
57 A 210 540 20 81
ハウジング
インテーク・エア温度センサ

ﾌｯﾄﾉｰﾄ解説
[105]
ｼｬｼﾅﾝﾊﾞNo.以降: C 179244
 		001
58 A 000 545 68 80
ガスケット
TO 210 540 20 81 		002
59 A 008 545 63 26
コンタクト・ソケット
0,2-0,75 MM2 		002
60 A 202 546 09 80
ケーブル・ガイド
エンジン 		001
61 A 124 546 09 80
ケーブル・ガイド 001
65 A 124 440 47 05
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側 		001 LA
65 A 124 440 14 06
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側 		001 RA
68 A 014 545 01 28
ハウジング
ウインドウ・デフォッガ・ウォッシャ・ノズル 		001
71 A 124 540 13 81
ハウジング
エア・クリーナ・インテーク・パイプ 		001
74 A 124 545 00 80
シール・リング
TO 124 540 13 81 		001
83 A 012 545 07 28
クラッチ
マイクロ・スイッチ 		001
86 A 013 545 47 28
ハウジング
トリミング・コネクタ 		002
89 A 022 545 88 28
カバー
TO 013 545 47 28 		NB
92 A 201 540 02 81
ソケット
ダイアグノシス・ソケット 		001
95 A 201 540 02 82
カバー
TO 201 540 02 81 		001
98 A 201 545 00 54
カバー・ディスク 001
101 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
104 A 012 545 86 28
ハウジング
O2 センサ・ヒータ、2 ピン 		001
107 A 018 545 04 28
ソケット・スリーブ・ハウジング
MAS コントロール・ユニット 		001
110 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
131 A 011 545 85 28
電動クラッチ
温度センサ 		001
131 A 011 545 85 28
電動クラッチ
ターミナル電源: 		001
131 A 011 545 85 28
電動クラッチ
温度スイッチ、110 度 		001
137 A 011 545 71 28
ハウジング
エレクトロ・ハイドロリック・アクチュエータ、 2 ピン 		001
137 A 011 545 71 28
ハウジング
アイドル・スピード・アジャスタ 		001
137 A 011 545 71 28
ハウジング
温度スイッチ、115 ℃ 		001
140 A 012 545 24 28
電動クラッチ
エア・フロー・センサ・プレート 		001
140 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
140 A 012 545 24 28
電動クラッチ
スロットル・バルブ・スイッチ 		001
143 A 015 545 30 28
ハウジング
過電圧保護 		001
146 A 126 545 01 28
ハウジング
サブ・ファン・リレー 		002
149 A 126 545 23 28
クラッチ
フューエル・ポンプ・リレー、12 ピン 		001
149 A 126 545 23 28
クラッチ
エア・コンプレッサ・コントロール・ユニット、12 ピン 		001
152 A 008 545 37 28
クラッチ
2 ピン、サブ・ファン 		001
155 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		001
158 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
167 A 008 545 20 28
ロワハウジング
コネクタ (インストルメント・クラスタまで) 		001
170 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		001
173 A 008 545 08 28
ハウジング
温度スイッチ、100 度 		001
174 A 008 545 10 28
クラッチ
TO 008 545 08 28 		NB
176 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
179 A 009 545 54 28
クラッチ
車内ケーブル・コネクタ、 12 ピン 		001
182 A 009 545 24 28
クラッチ
TO 009 545 54 28 		001
185 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
197 A 013 545 87 28
ハウジング
NTC センサ 		002
200 A 011 545 96 28
ソケット・スリーブ
O2 センサ 		001
203 A 116 540 01 81
クラッチ・ハウジング
コールド・スタート・バルブ、2 ピン 		001
206 A 003 545 02 26
コンタクト・スプリング
TO 116 540 01 81 		NB
209 A 000 545 28 45
保護キャップ
TO 116 540 01 81 		001
215 A 000 546 43 40
ソケット・スリーブ
フロント・ウインドウ・ウォッシャ・ノズル・ ヒータ 		004
215 A 000 546 43 40
ソケット・スリーブ
プレッシャ・スイッチ 		002
218 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
221 A 000 546 79 40
ソケット・スリーブ
ロー・プレッシャ・スイッチ 		002
224 A 000 546 04 45
絶縁スリーブ
TO 000 546 79 40 		002
227 A 124 546 01 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
236 N 304017 006018
6角ボルト
ケーブル・ガイド / インテーク・マニホールド 		002
245 A 124 546 26 43
ホルダー
/ 左ホイール・ハウス・パネル 		001
248 N 000934 006007
ナット
ホイール・ハウスに取り付けるブラケット 		002
251 A 124 546 02 41
ケーブル・コネクタ
ブラケットに 		001
254 N 007981 004322
鉄板ビス
ブラケットのターミナル・ブロック 		001
257 A 124 546 08 81
カバー
TO 124 546 26 43 		001
260 A 124 546 24 43
ホルダー
ケーブル・ハーネス固定用ツール 		001
263 N 007976 004205
鉄板ビス
左サイド・メンバのホルダ 		001
266 A 000 546 46 43
ホルダー
エンジン・ケーブル・ハーネス/バッテリ・フレーム 		002
267 A 000 546 67 43
ホルダー
ファイヤウォールのエンジン・ケーブル・ハーネス 		001
269 A 002 988 48 78
クリップ
サブ・ファン・コネクタ / ヘッドランプ・ユニット 		001
269 A 002 988 48 78
クリップ
ブラケットのケーブル・ハーネス 		001
272 A 006 988 52 78
クリップ
電気ケーブル / サスペンション・アイ 		001
275 N 913023 006001
ナット
インテーク・マニホールドに取り付けるケーブル・ハーネス 		001
278 N 916016 022203
クランプ
インテーク・マニホールドに取り付けるケーブル・ハーネス 		001
284 N 304017 006034
6角ボルト
エンジンのアース ・ケーブル 		001
299 A 124 540 09 73
ホルダー
トリミング・コネクタ
EZL 		001
302 N 304017 006034
6角ボルト
ブラケット固定用ツール 		002
314 A 025 545 50 28
トリミング・プラグ
HFM-MS 		001
317 A 124 545 31 40
ホルダー
レッグ・ルーム内のフロア・プレートに 		001 LA
320 A 001 988 15 81
プッシュ・ボタン
温度センサ 		001 LA
323 A 201 988 41 78
クリップ
O2 センサ・コネクタ / メイン・フロア 		001
329 A 000 158 32 45
抵抗
補助ファン 		001
335 A 126 545 09 47
ホルダー
レジスタ 		001
338 N 007976 004217
鉄板ビス
ブラケット付きレジスタ / サイド・メンバ 		002
350 N 000934 005008
ナット
ホルダ/レジスタ 		002
350 N 000934 005008
ナット
電気ケーブル / レジスタ 		002
353 N 912004 005100
ロック・ワッシャ
ホルダ/レジスタ 		002
353 N 912004 005100
ロック・ワッシャ
電気ケーブル / レジスタ 		002
356 A 001 540 86 97
ソレノイド・バルブ -
356 A 001 540 86 97
ソレノイド・バルブ
(スイッチオーバ・バルブ)、チャコール・フィルタ用 		001
356 A 001 540 86 97
ソレノイド・バルブ
エア・インジェクション 		001
359 A 117 078 09 81
フィルタ・エレメント
ソレノイド・バルブ 		001
362 N 007976 004212
鉄板ビス 002
368 A 124 540 99 13
ライン
ツイン・ファン補助ハーネス 		001
371 N 913023 006001
ナット
ホイール・ハウスに取り付けるブラケット 		002
374 A 201 504 02 12
ラバー・ブッシュ
ホイール・ハウスに取り付けるブラケット 		002
