乗用車クーペ、モデル・イヤー 93 年 識別 No. B 967124 以前乗用車クーペ、モデル・イヤー 94 年 識別 No. B 967125 以降 識別 No. C 149427 以前、例外は C 129373、C 139288、C 149275乗用車クーペ、モデル・イヤー 95 年 識別 No. C 149428 以降、他に取り付けられている場所は C 129373、C 139288、C 149275
124.052 => 320 CE JAPAN; E 320 JAPAN
M: 104992
GA: 722503

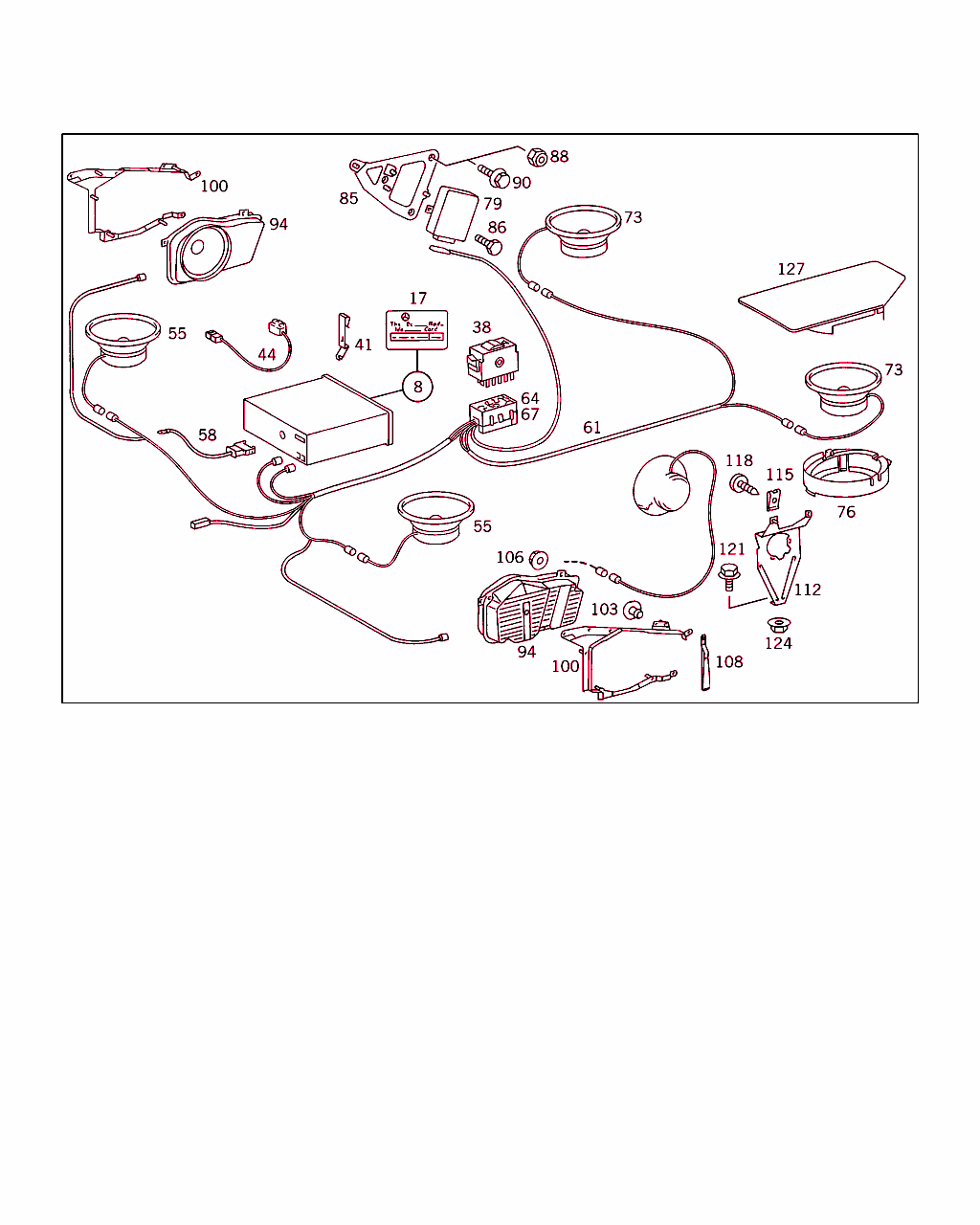

Schema

B82315000045.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 003 820 61 86
供給範囲、ラジオ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
17 A 000 820 46 00
ユニット・カード

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
41 A 129 827 01 34
スプリング
左ラジオ・マウント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001
41 A 129 827 02 34
スプリング
右ラジオ・マウント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001
44 A 124 820 50 17
電気ケーブル
速度感応ボリューム・コントロール・ コネクティング・ケーブル 		001 LA
44 A 124 820 51 17
ライン
速度感応ボリューム・コントロール・ コネクティング・ケーブル 		001 RA
55 B6 6 82 8919
スピーカ
フロント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		002
55 A 124 820 39 02
スピーカ
フロント

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
58 A 124 820 92 17
ライン
ヒューズ・ボックスからケーブル・コネクタへ 		001
61 A 124 820 96 17
電気ケーブル
前後のスピーカ

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
[831]
モデル・イヤー 1993 年の終了以前
 		001
61 A 124 820 89 04
電気ケーブル
リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
64 A 016 545 28 28
クラッチ
フェーダ・コントロール

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001
67 A 003 545 33 26
コンタクト・スプリング
TO 016 545 28 28

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		NB
73 B6 6 82 8927
スピーカ
左リヤ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: B 165071
[831]
モデル・イヤー 1993 年の終了以前
 		001
73 B6 6 82 8928
スピーカ
右リヤ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: B 165071
[831]
モデル・イヤー 1993 年の終了以前
 		001
73 A 124 820 41 02
スピーカ
後部

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
76 A 124 827 05 14
ホルダー

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前: B 165070
 		002
79 A 124 820 19 89
アンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[840]
モデル・イヤー 1994 年以降　　　
 		001
85 A 124 820 69 14
ホルダー
ブラケットに取り付けるアンプ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
88 A 126 990 03 51
ナット
ブラケットに取り付けるアンプ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
90 N 914022 005101
ワッシャ付きボルト
ブラケット固定用ツール

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
94 B6 6 82 8946
スピーカ
左運転席ドア

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
----- A 124 820 22 02
スピーカ
右運転席ドア

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
94 B6 6 82 8947
スピーカ

これに変更 A 124 820 22 02 		-
94 A 124 820 22 02
スピーカ
右運転席ドア

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
100 A 124 820 83 14
ホルダー
左運転席ドア

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
100 A 124 820 84 14
ホルダー
右運転席ドア

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[840]
モデル・イヤー 1994 年以降　　　
 		001
103 N 910002 004137
リベット
ブラケット固定用ツール

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		010
106 N 913011 005000
ナット
左、操作ユニット用

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		008
108 A 124 827 02 16
レインフォース
ブラケット

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
127 A 124 820 39 12
カバー
左リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[085]
ｼｬｼﾅﾝﾊﾞNo.以降: B 280773
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9051  I NO.5076  I NO.8316  I          I NO.8412  I          I          I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
127 A 124 820 39 12
カバー
左リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9051  I NO.5076  I NO.8316  I          I NO.8412  I          I          I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
127 A 124 820 40 12
カバー
右リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[085]
ｼｬｼﾅﾝﾊﾞNo.以降: B 280773
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9051  I NO.5076  I NO.8316  I          I NO.8412  I          I          I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
127 A 124 820 40 12
カバー
右リヤ・スピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9051  I NO.5076  I NO.8316  I          I NO.8412  I          I          I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
