ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

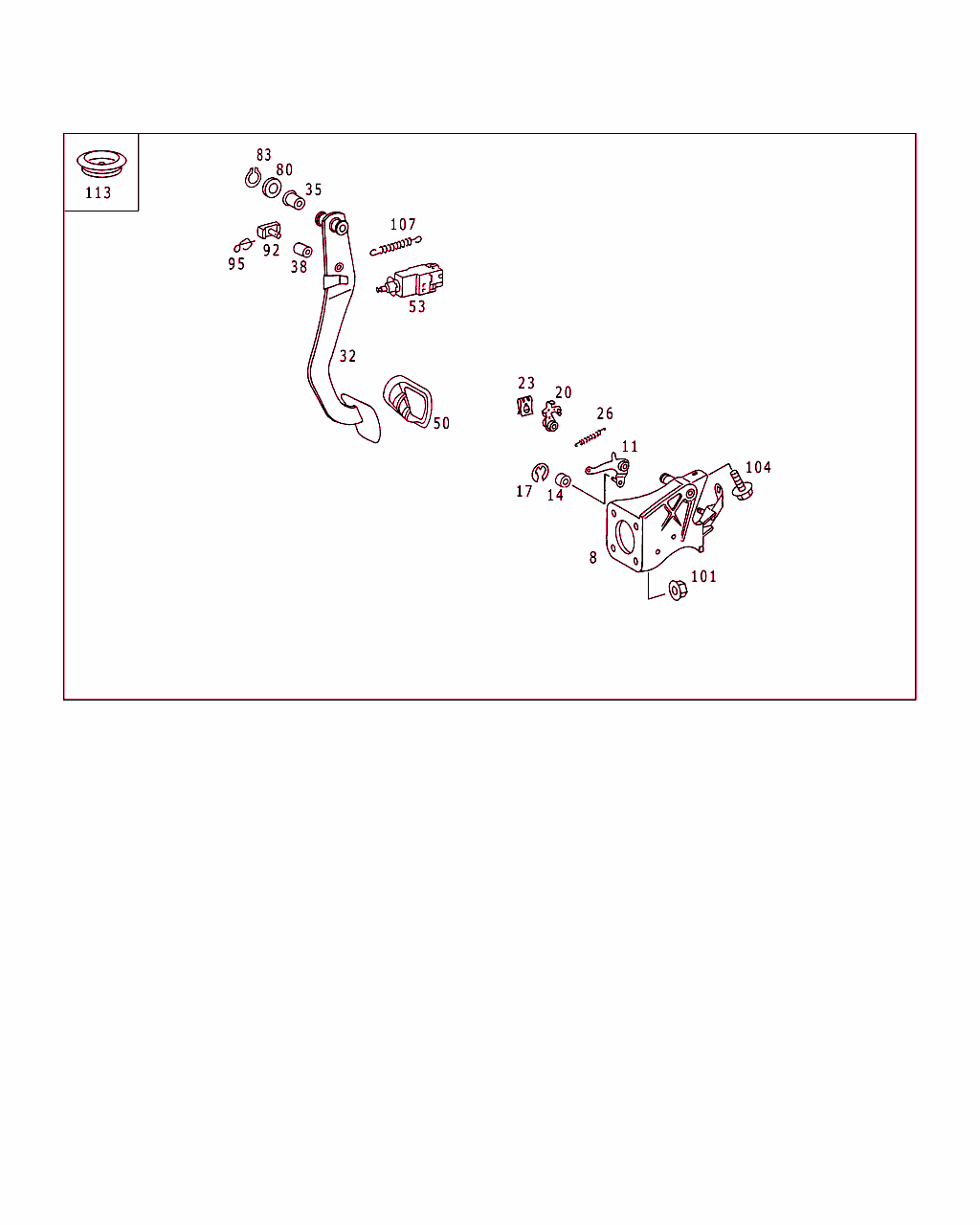

Schema

B29015000012.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 290 09 19
ブラケット 001 RA
8 A 124 290 10 19
ブラケット

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		001 LA
11 A 124 290 13 27
レバー
ブレーキ・ペダル感応型パーキング・ロック 		001 RA
11 A 140 292 10 31
レバー
ブレーキ・ペダル感応型パーキング・ロック

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		001 LA
14 A 124 292 02 35
ロール
ブレーキ・ペダル感応型パーキング・ロック 		NB
17 N 006799 004001
ロック・ワッシャ
ブレーキ・ペダル感応型パーキング・ロック 		001 RA
17 N 006799 005002
ロック・ワッシャ
ブレーキ・ペダル感応型パーキング・ロック

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		002 LA
20 A 124 290 12 27
レバー
ブレーキ・ペダル感応型パーキング・ロック 		001 RA
23 N 912007 006001
クリップ
ブレーキ・ペダル感応型パーキング・ロック 		001 RA
26 A 124 993 16 10
スプリング
ブレーキ・ペダル感応型パーキング・ロック 		001 RA
26 A 110 993 17 10
スプリング
ブレーキ・ペダル感応型パーキング・ロック

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		001 LA
32 A 124 290 13 18
ブレーキ・ペダル 001 RA
32 A 124 290 18 18
ブレーキ・ペダル

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		001 LA
35 A 124 292 00 50
マウント・ブッシュ 002
38 A 126 292 00 50
マウント・ブッシュ 001
50 A 123 291 00 82
カバー
ブレーキ・ペダル 		001
53 A 000 545 99 09
スイッチ

これに変更 A 001 545 01 09 		-
53 A 001 545 01 09
ランプ・スイッチ
ストップ・ランプ・スイッチ 		001
80 A 115 291 00 76
ウインドウ
ペダル / ブラケット 		001
83 N 000471 016001
スナップ・リング
ペダル / ブラケット 		001
92 A 124 292 10 74
ピン
ブレーキ・ブースタに取り付けるブレーキ・ペダル 		001 RA
92 A 124 292 00 74
ピン
ブレーキ・ブースタに取り付けるブレーキ・ペダル

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		001 LA
95 N 912011 008000
ヒューズ
ブレーキ・ブースタに取り付けるブレーキ・ペダル 		001
101 N 913023 008003
ナット
ファイヤウォールに取り付けるペダル・ユニット 		004
104 A 201 990 02 04
ボルト
ファイヤウォールに取り付けるペダル・ユニット 		001
107 A 124 993 24 10
スプリング
ブレーキ・ペダル・リターン・スプリング 		001 RA
107 A 124 993 13 10
スプリング
ブレーキ・ペダル・リターン・スプリング

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降
 		001 LA
113 A 000 997 36 20
キャップ
ファイヤ・ウォールを貫通するパイプ 		001
