ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

Schema

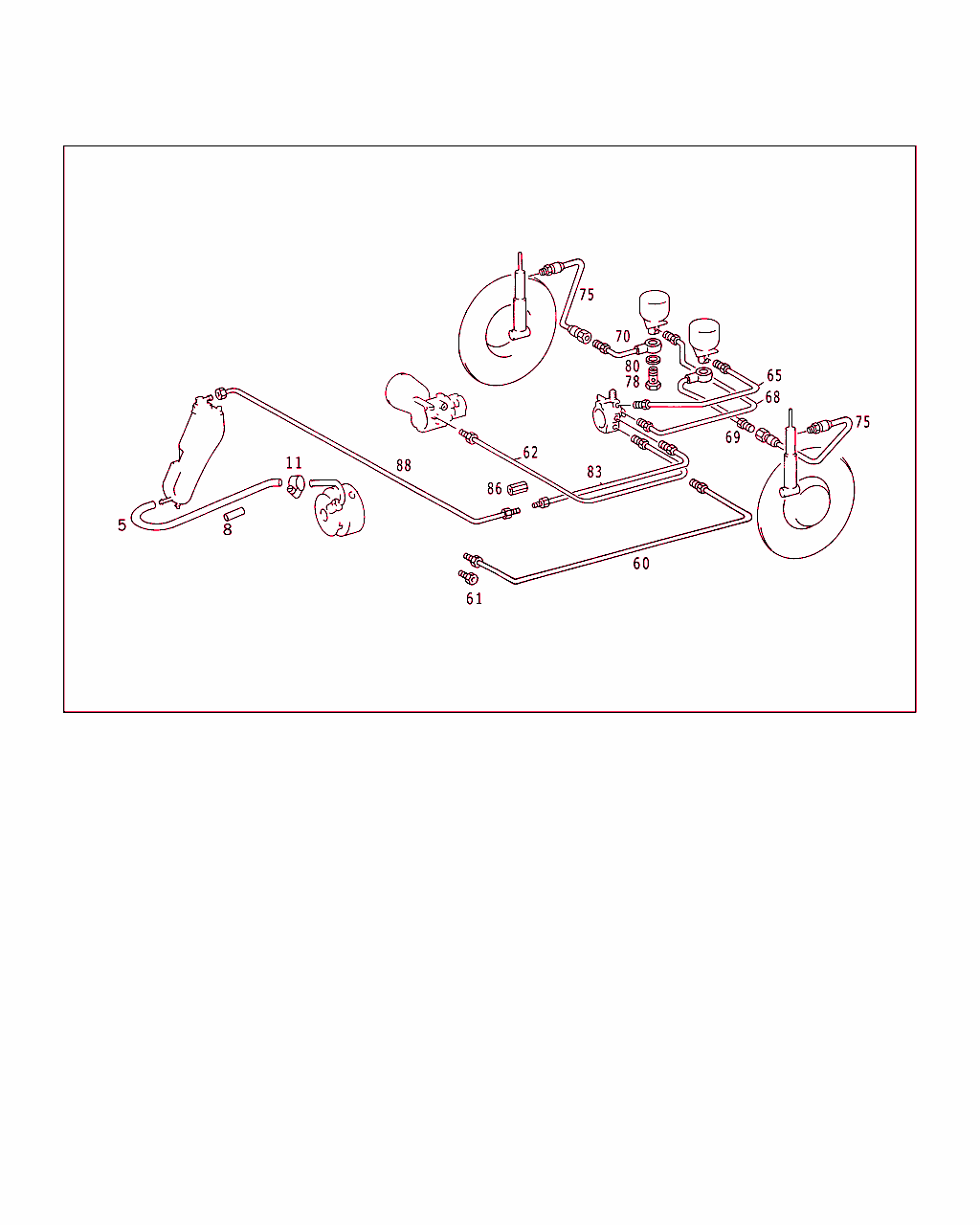

B32285000010.991126

[image]

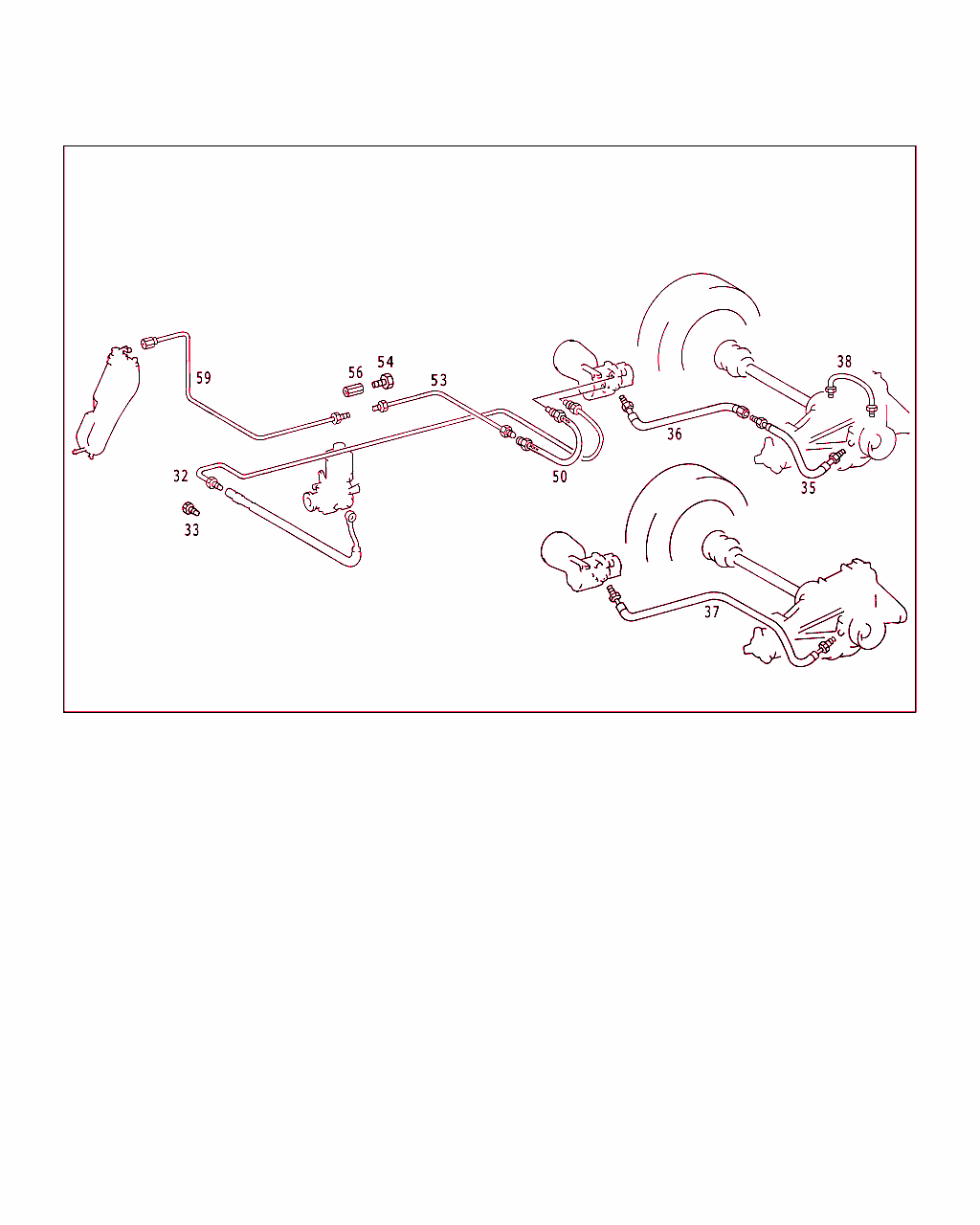

B32285000012.991126

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 114 997 04 82
ホース
580 MM 		001
8 N 040621 016200
被覆チューブ
640 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
8 N 040621 016200
被覆チューブ
140 MM 		001
11 A 005 997 01 90
ホース・クランプ/ブラケット
オイル・コネクティング・ホース
(ハイ・プレッシャ・ホース) レベル・コントロール/ASD 		002
32 A 124 320 25 54
ライン

これに変更 A 124 320 51 72
• +001 A 126 997 00 34 		-
32 A 124 320 51 72
ライン
ハイ・プレッシャ・ホース / ASD コントロール・バルブ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
33 A 126 997 00 34
ユニオン・ボルト 001
38 A 129 350 00 80
ライン
左リング・シリンダから 右リング・シリンダまで 		001
50 A 124 350 19 80
ライン
コネクタ「T」、 コントロール・バルブからオイル・リザーバまで

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以前: F 222704
 		001
53 A 124 320 50 54
ライン

これに変更 A 124 320 72 72
• +001 A 180 990 00 66 		-
53 A 124 320 72 72
ライン
コネクタ「T」、 コントロール・バルブからカップリング・ピースまで

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降: F 211373
[409]
組立時に調整のこと
 		001
54 A 180 990 00 66
ユニオン・ボルト 001
56 A 126 327 00 88
カップリング・ピース 001
59 A 124 320 41 53
ライン

これに変更 A 124 320 37 72 		-
59 A 124 320 37 72
ライン
(リターン・ライン) カップリング・ピースから オイル・リザーバまで

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
60 A 124 320 19 54
ライン
高圧ホースからレベル・コントロール・バルブへ 		001
62 A 124 320 43 53
ライン
コントロール・バルブからレベル・コントロール・バルブへ

これに変更 A 124 320 25 72
• +001 A 126 997 00 34

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: 007,083,090 F 131809
ｼｬｼﾅﾝﾊﾞNo.以降: 290 F 134112
 		001
62 A 124 320 25 72
オイル・ライン
コントロール・バルブからレベル・コントロール・バルブへ

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: 007,083,090 F 131809
ｼｬｼﾅﾝﾊﾞNo.以降: 290 F 134112
 		001
65 A 124 320 48 53
ライン
レベル・コントロール・バルブから左スプリング・リザーバへ

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: 007,083,090 F 131809
ｼｬｼﾅﾝﾊﾞNo.以降: 290 F 134112
 		001
68 A 124 320 49 53
ライン
レベル・コントロール・バルブから右スプリング・リザーバへ 		001
69 A 124 320 19 72
ライン
スプリング・リザーバから左スプリング・ストラットまで 		001
70 A 124 320 20 72
ライン
スプリング・リザーバから右スプリング・ストラットまで 		001
75 A 124 997 05 82
ホース
スプリング・リザーバからスプリング・ストラットまで 		002
78 A 124 990 00 63
中空ボルト
コネクティング・ホース / プレッシャ・リザーバ 		002
80 N 007603 016103
シーリング・リング
コネクティング・ホース / プレッシャ・リザーバ 		002
83 A 124 320 04 54
ライン
(リターン・ライン)レベル・コントロール・バルブからカップリング・ピースへ 		001
