一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

Schema

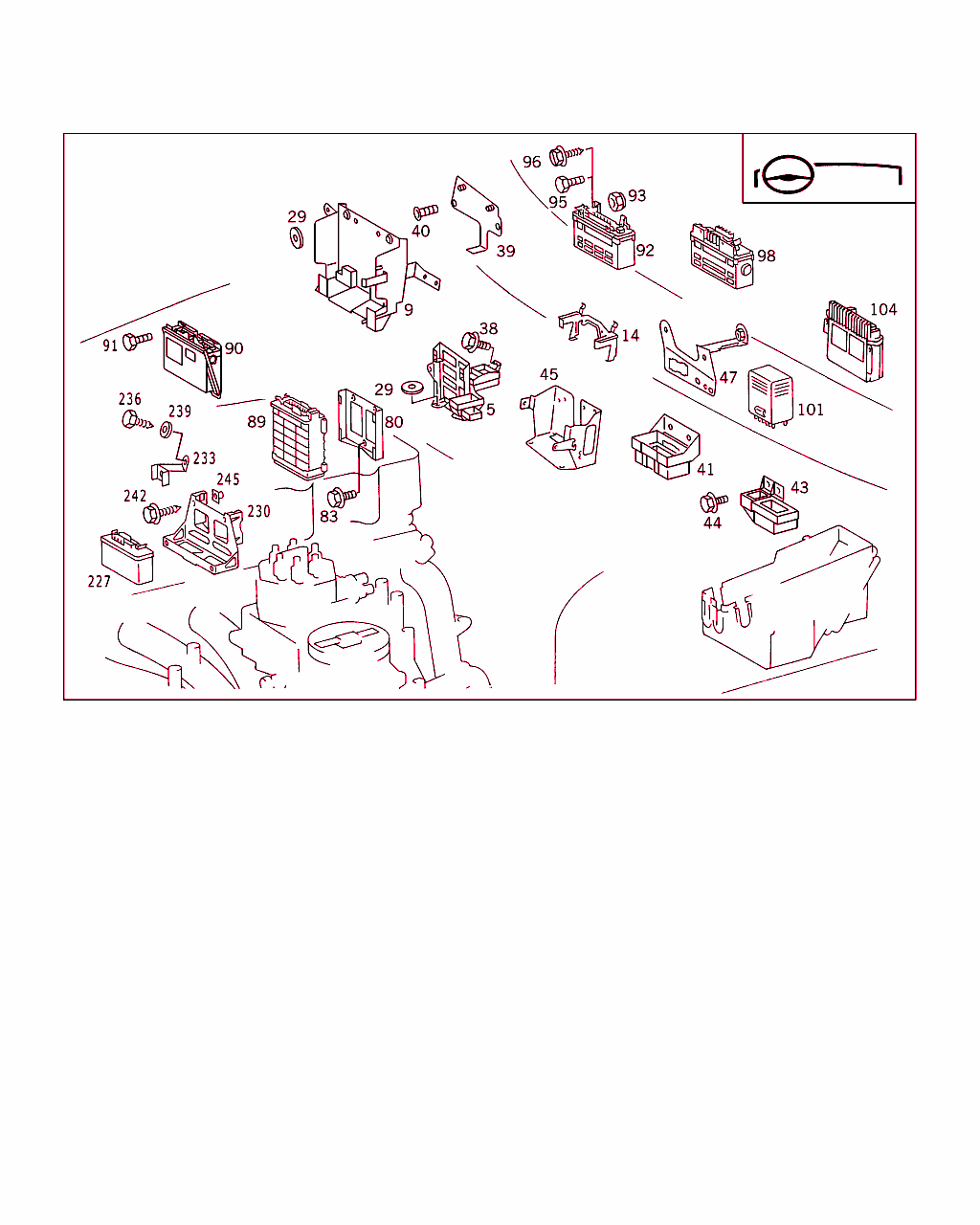

B54075000074.000810

[image]

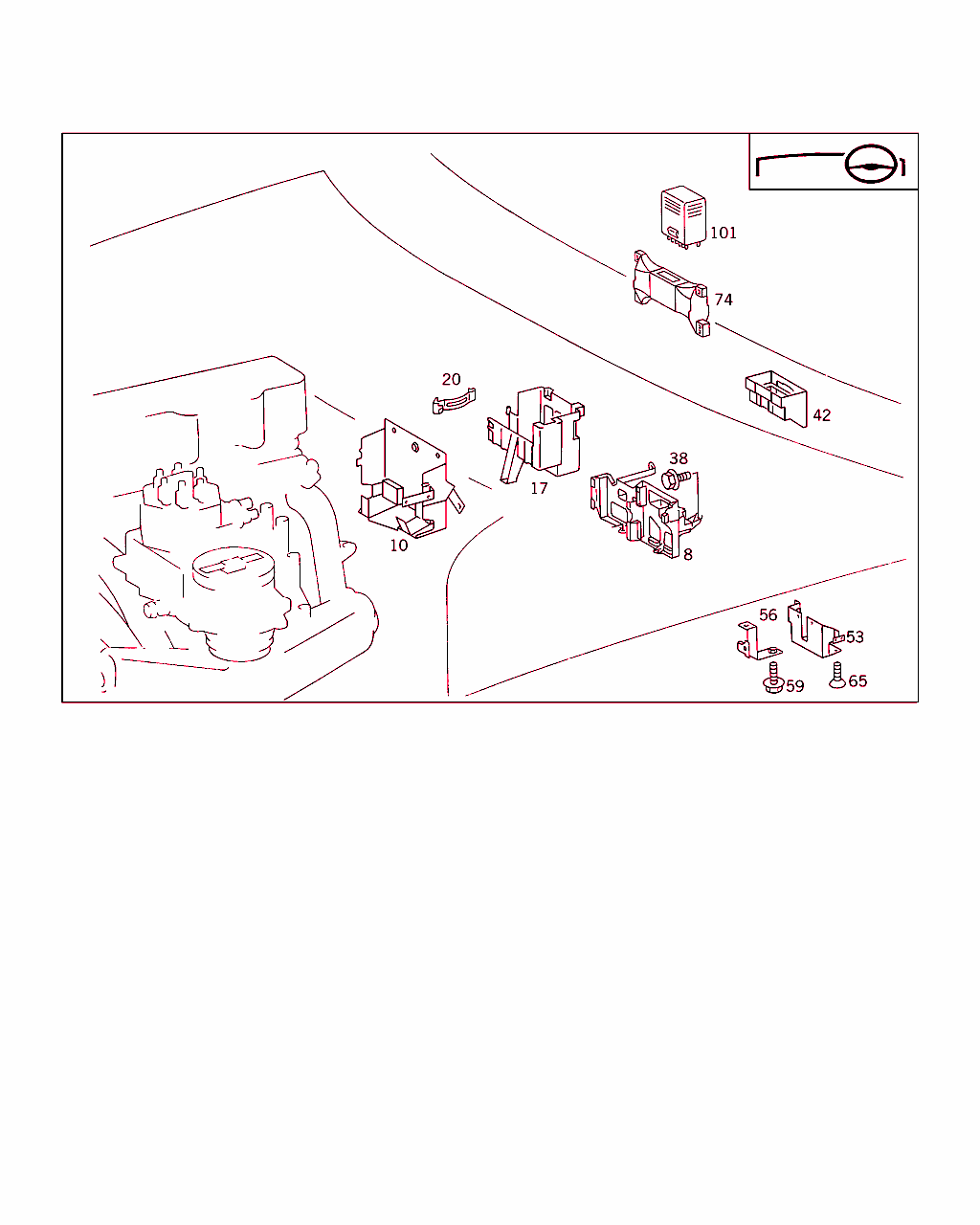

B54075000075.950518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
9 A 124 540 48 73
ホルダー
エレクトロニック・コントロール・ユニット 		001 LA
10 A 124 540 49 73
ホルダー
エレクトロニック・コントロール・ユニット 		001 RA
29 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
29 A 201 987 02 41
ラバー・リング
ファイヤ・ウォールに取り付けるブラケット 		002
39 A 124 540 47 73
ホルダー
アンチロック・ブレーキング・システム・コントロール・ユニット 		001 LA
39 A 124 540 42 73
ホルダー
アンチロック・ブレーキング・システム・コントロール・ユニット 		001 RA
40 N 007991 006012
ボルト
ブラケットに取り付けるブラケット 		002
41 A 124 545 26 47
ホルダー
キックダウン 		001 LA
41 A 124 545 26 47
ホルダー
コンプレッサ・カットオフ 		001
42 A 126 546 30 43
ホルダー
キックダウン 		001 RA
42 A 126 546 30 43
ホルダー
コンプレッサ・カットオフ 		001
43 A 124 545 27 47
ホルダー
ASD コントロール・ユニット 		001
44 N 914126 006005
ボルト
ブラケットに取り付けるブラケット 		002
44 N 914126 006005
ボルト
ファイヤ・ウォールに取り付けるブラケット 		002
47 A 124 540 30 73
ホルダー
エレクトロニック・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[015]
トラクション・コントロール・システム  (ASR) の場合のみ適用
 		001
59 N 914126 006005
ボルト
ブラケットに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[015]
トラクション・コントロール・システム  (ASR) の場合のみ適用
 		002
74 A 124 545 45 40
ホルダー
ASD コントロール・ユニット 		001 RA
80 A 124 545 69 40
ホルダー
KE ジェトロニック・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[015]
トラクション・コントロール・システム  (ASR) の場合のみ適用
 		001
83 N 914129 006000
ボルト
ブラケットに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[015]
トラクション・コントロール・システム  (ASR) の場合のみ適用
 		003
90 A 016 545 20 32
MSG コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[106]
ｼｬｼﾅﾝﾊﾞNo.以前: F 287514
 		001
90 A 016 545 32 32
MSG コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[107]
ｼｬｼﾅﾝﾊﾞNo.以降: F 287515
[120]
注意 ! コントロール・ユニットは車両に取り付けた後にハンド・ヘルド・テスタを使用して                    以下のテーブルに従いコード入力する必要があります。
==============================================================================================================================
                                                               温度　　　      ASR      コーディング・ナンバ　　
コード　        !                       420      425               440        471
------------------------------------------------------------------------------------------------------------------------------
                                     X                          X                  000 018 129
                                     X                          X          X       000 018 129
==============================================================================================================================
 		001
91 N 304017 006034
6角ボルト
ブラケットに取り付けるコントロール・ユニット 		002
92 A 005 545 51 32
コントロール・ユニット 001
93 N 913023 006001
ナット
ブラケットに取り付けるコントロール・ユニット
ABS 		002
98 A 013 545 86 32
コントロール・ユニット 001
101 A 013 545 01 32
コントロールユニット 001
104 A 124 545 61 32
コントロールユニット
エレクトロニック・アクセレレータ

ﾌｯﾄﾉｰﾄ解説
[015]
トラクション・コントロール・システム  (ASR) の場合のみ適用
 		001
