一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

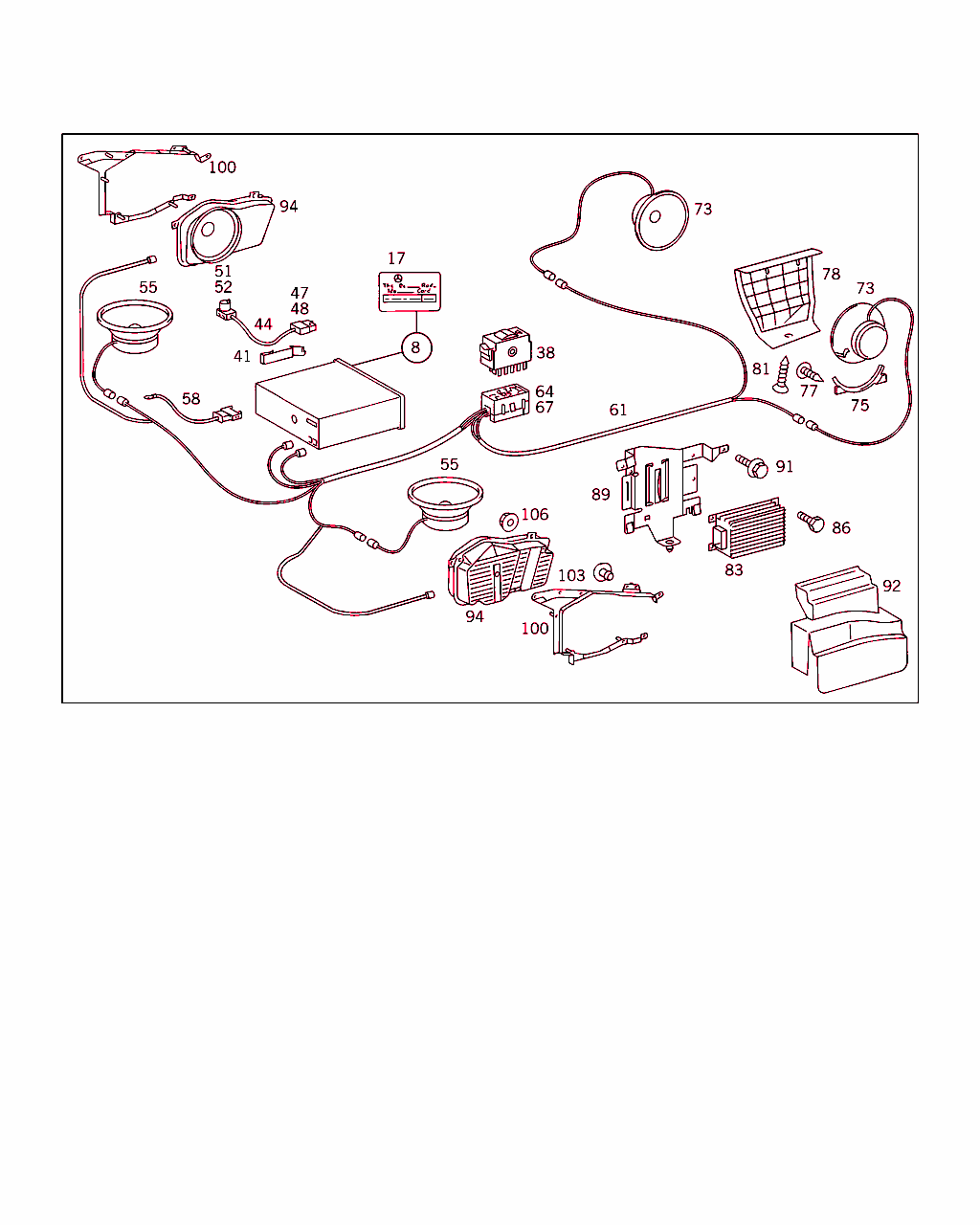

Schema

B82315000047.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 003 820 61 86
供給範囲、ラジオ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
17 A 000 820 46 00
ユニット・カード

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
41 A 129 827 01 34
スプリング
左ラジオ・マウント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001
41 A 129 827 02 34
スプリング
右ラジオ・マウント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001
44 A 124 820 50 17
電気ケーブル
速度感応ボリューム・コントロール・ コネクティング・ケーブル 		001 LA
44 A 124 820 51 17
ライン
速度感応ボリューム・コントロール・ コネクティング・ケーブル 		001 RA
47 A 012 545 86 28
ハウジング
ラジオ 		001
48 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		001
51 A 013 545 40 28
ハウジング
スピード・センサ 		001
52 A 003 545 26 26
コンタクト・ソケット
4 MM 		001
55 B6 6 82 8919
スピーカ
フロント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		002
55 A 124 820 00 02
スピーカ
フロント
B6 6 82 8919

♦ 以下から選択できます A 124 820 03 02

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		002
55 A 124 820 03 02
スピーカ
フロント
QB6 6 82 8919

♦ 以下から選択できます A 124 820 00 02

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		002
55 A 124 820 39 02
スピーカ
フロント

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
58 A 124 820 92 17
ライン
ヒューズ・ボックスからケーブル・コネクタへ 		001
61 A 124 820 02 04
電気ケーブル
前後のスピーカ

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
[831]
モデル・イヤー 1993 年の終了以前
 		001
61 A 124 820 90 04
電気ケーブル
前後のスピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
64 A 016 545 28 28
クラッチ
フェーダ・コントロール 		001
67 A 003 545 33 26
コンタクト・スプリング
TO 016 545 28 28 		NB
73 B6 6 82 8922
スピーカ
リヤ、リヤ・アーム・レスト内

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		002
73 A 124 820 40 02
スピーカ
リヤ、リヤ・アーム・レスト内

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
75 A 124 827 01 33
ブラケット
左リヤ・アーム・レスト内のスピーカ 		001
75 A 124 827 02 33
ブラケット
右リヤ・アーム・レスト内のスピーカ 		001
77 N 914127 003201
鉄板ビス
スピーカ・ホルダ / リヤ・アームレスト 		004
78 A 124 820 09 12
カバー
左リヤ・アーム・レスト内のスピーカ

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9000  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
78 A 124 820 09 12
カバー
左リヤ・アーム・レスト内のスピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9000  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
78 A 124 820 10 12
カバー
右リヤ・アーム・レスト内のスピーカ

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9000  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
78 A 124 820 10 12
カバー
右リヤ・アーム・レスト内のスピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　

ﾌｯﾄﾉｰﾄ解説
[901]
=======================================================================================I
コードおよび色番号:                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I
  ブラック I   ブルー   I  ブラジル  I  デーツ  I   クリーム  I  グリーン              I ミディアム・レッドI   グレー   I
          I          I          I  サフラン  IマッシュルームI               I          I          I
[902]
 NO.9000  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[903]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
=======================================================================================I
 		001
81 N 007983 002240
鉄板ビス
スピーカ・カバー / リヤ・アームレスト 		002
83 A 124 820 19 89
アンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[840]
モデル・イヤー 1994 年以降　　　
 		001
86 N 000933 005088
ボルト
ブラケットに取り付けるアンプ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
89 A 124 820 10 30
ホルダー
アンプ・アンテナ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
91 N 914007 005001
ワッシャ付きボルト
ブラケット / ピラー

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		002
92 A 124 827 17 40
カバー
アンプ・アンテナ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
[841]
モデル・イヤー 1994 年終了以前　　　　
 		001
94 B6 6 82 8941
スピーカ
左運転席ドア

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[840]
モデル・イヤー 1994 年以降　　　
 		001
94 B6 6 82 8942
スピーカ
右運転席ドア

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[840]
モデル・イヤー 1994 年以降　　　
 		001
100 A 124 820 59 14
ホルダー
左運転席ドア

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
100 A 124 820 60 14
ホルダー
右運転席ドア

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		001
103 N 910002 004137
リベット
ブラケット固定用ツール

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		016
106 N 913011 005000
ナット
スピーカ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　　
 		008
