ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

Schema

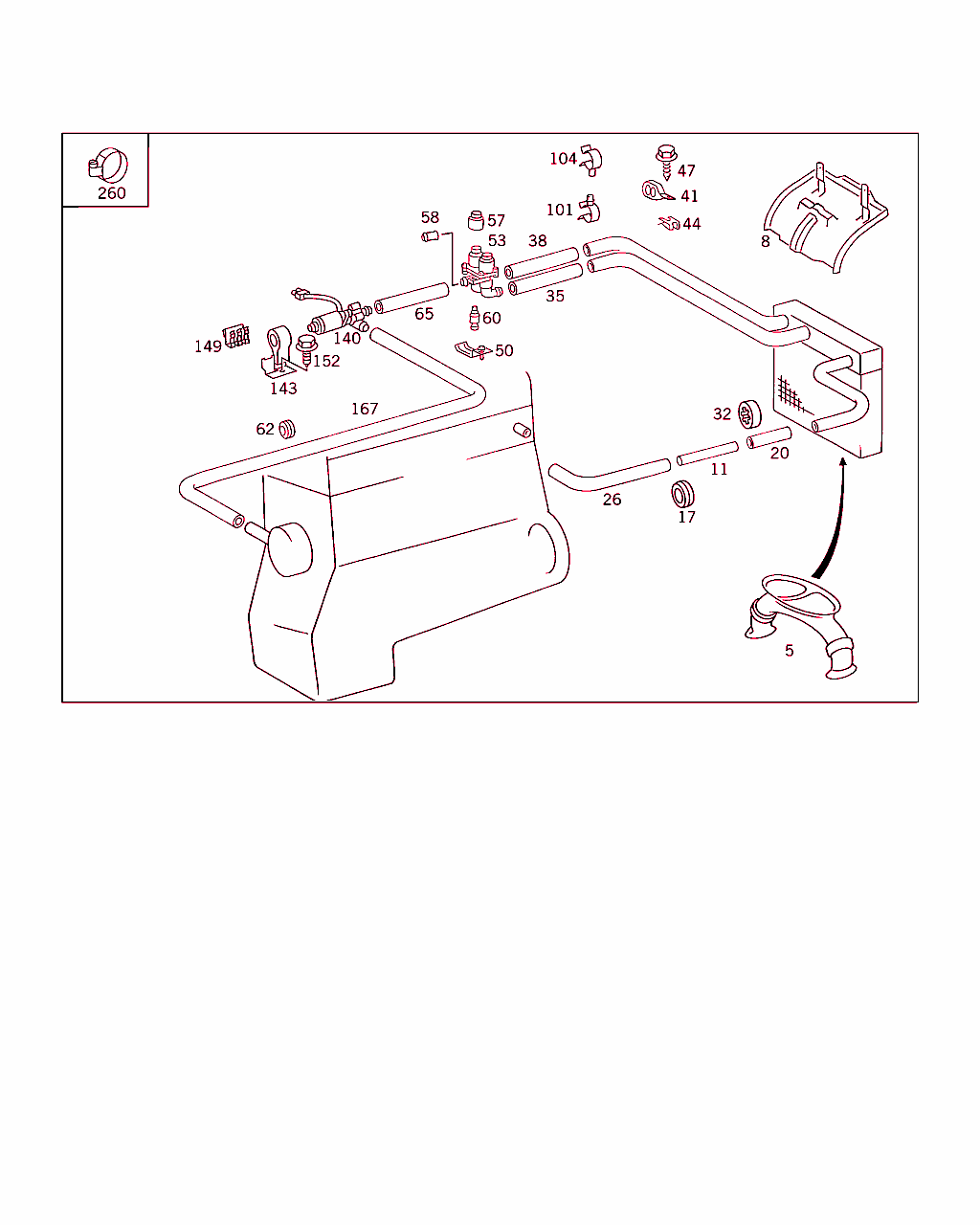

B83180000094.950728

[image]

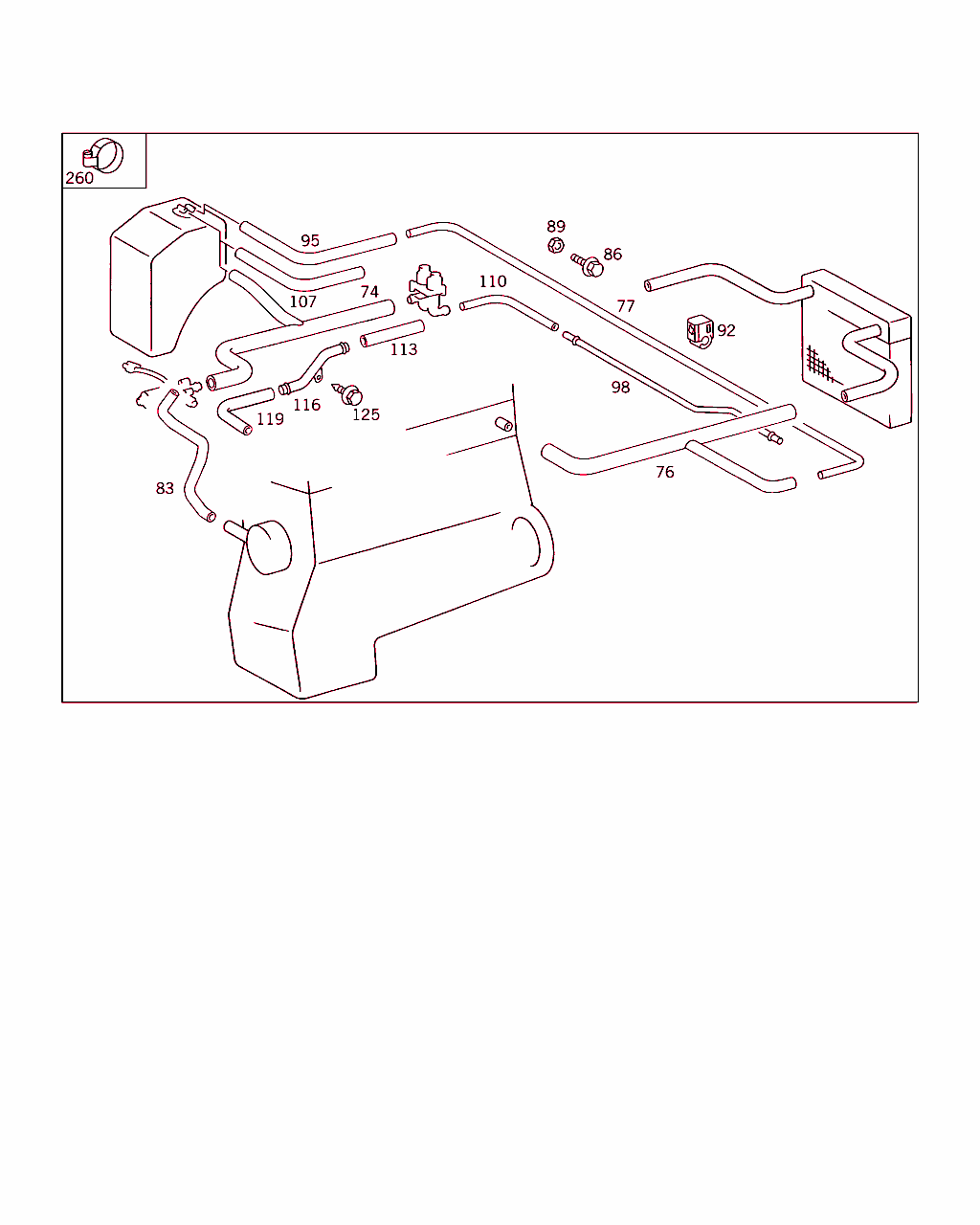

B83180000093.950517

[image]

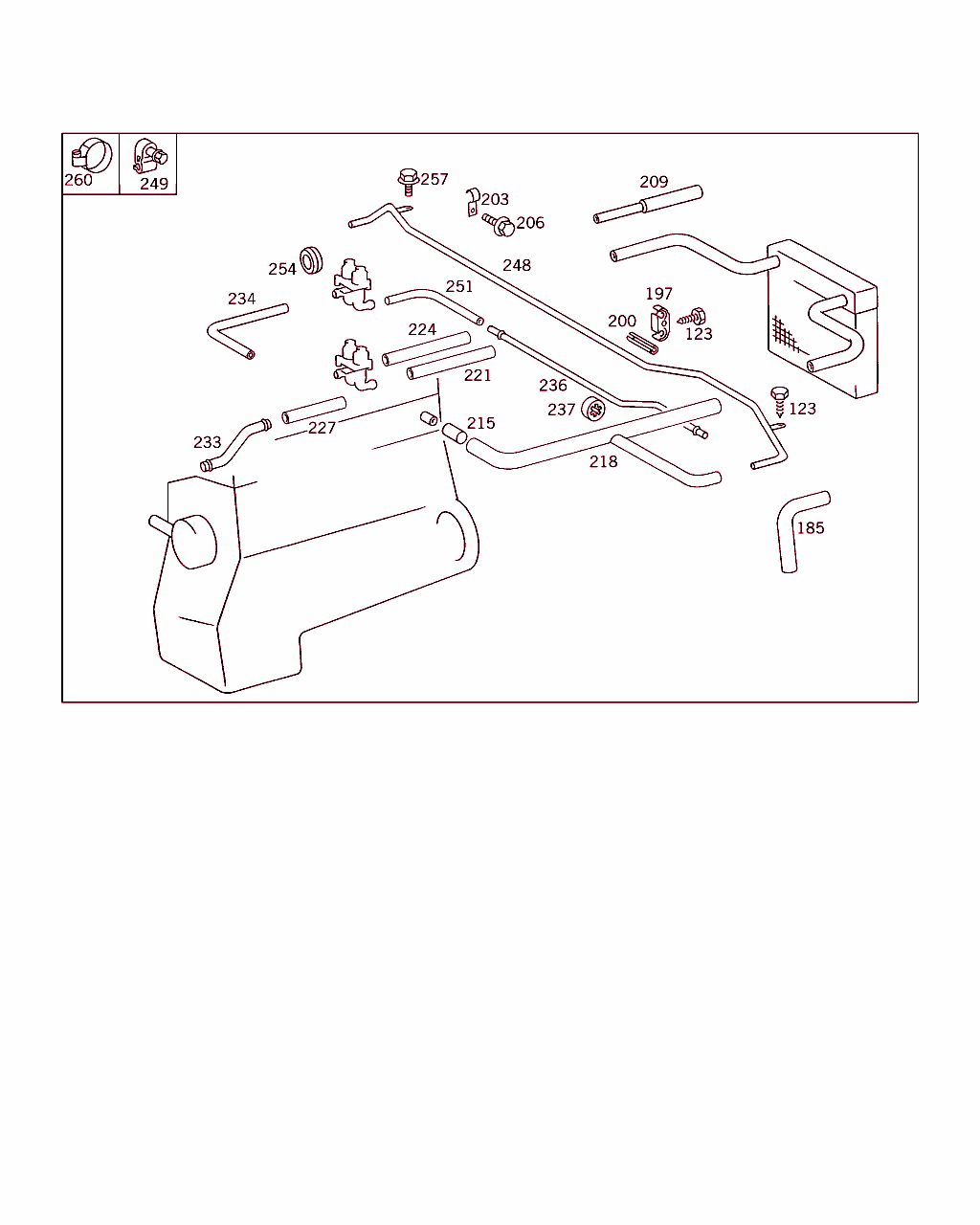

B83180000169.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 830 00 25
コネクティング・ピース
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン 		001
8 A 124 830 00 28
ウォータ・チャンネル
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
[060]
ｼｬｼﾅﾝﾊﾞNo.以前: F 264120
[061]
ｼｬｼﾅﾝﾊﾞNo.以降: F 258571
 		001
26 A 124 830 63 96
ホース
フューエル・フィード・ラインに至るエンジン 		001 LA
26 A 124 830 64 96
ホース
フューエル・フィード・ラインに至るエンジン 		001 RA
32 A 116 466 08 82
ラバー・リング
フューエル・フィード・ラインに至るエンジン 		001 LA
35 A 124 832 71 93
ホース
熱交換器 / 左ウォータ・バルブ 		001
38 A 124 832 70 93
ホース
熱交換器 / 右ウォータ・バルブ 		001
53 A 001 830 37 84
バルブ
(ダブル・ウォータ・バルブ) 循環ポンプ付きマグネット 		001
57 A 001 835 37 64
ポンプ
循環ポンプ 		001
58 A 124 832 00 74
シール・キャップ
温水バルブ 		001
60 A 124 987 03 40
バッファ
ホルダとダブル・ウォータ・バルブの間 		003
62 A 124 997 75 81
グロメット
パーティションを通るリターン・ライン 		001 LA
62 A 124 997 72 81
グロメット
パーティションを通るリターン・ライン 		001 RA
76 A 124 830 54 15
パイプ 001 LA
98 A 124 832 40 15
パイプ
ヒータ / インナ・センタ・ピース 		001 LA
107 A 124 830 69 96
ホース
フューエル・フィード・ライン / ウォータ・タンク 		001 LM
107 A 124 832 76 93
ホース
リターンからウォータ・バルブへ 		001 LM
110 A 124 830 66 96
ホース
フィード、ウインドウ・ウォッシャ液ヒータ 		001 LA
113 A 124 832 72 93
ホース
エンジンに至るウォータ・バルブ 		001
116 A 124 830 59 15
パイプ
リターン・ラインからエンジンへ 		001
119 A 124 832 74 93
ホース
リターン・ラインからエンジンへ 		001
125 N 914031 006200
鉄板ビス
パイプ / 右サイド・メンバ 		001
260 A 006 997 04 90
クランプ
28-35 MM 		NB
260 N 916026 023001
クランプ

これに変更 N 000000 000667 		-
260 N 000000 000667
クランプ
23-30 MM 		NB
260 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
260 N 000000 000667
クランプ
20-32 MM 		NB
260 A 005 997 01 90
ホース・クランプ
14-24 		NB
260 A 005 997 01 90
ホース・クランプ
14-24 		NB
