STATION WAGON
124.092 => 320 TE / E 320 / E36 AMG
M: 104992
GM: 717450
GA: 722369, 722503

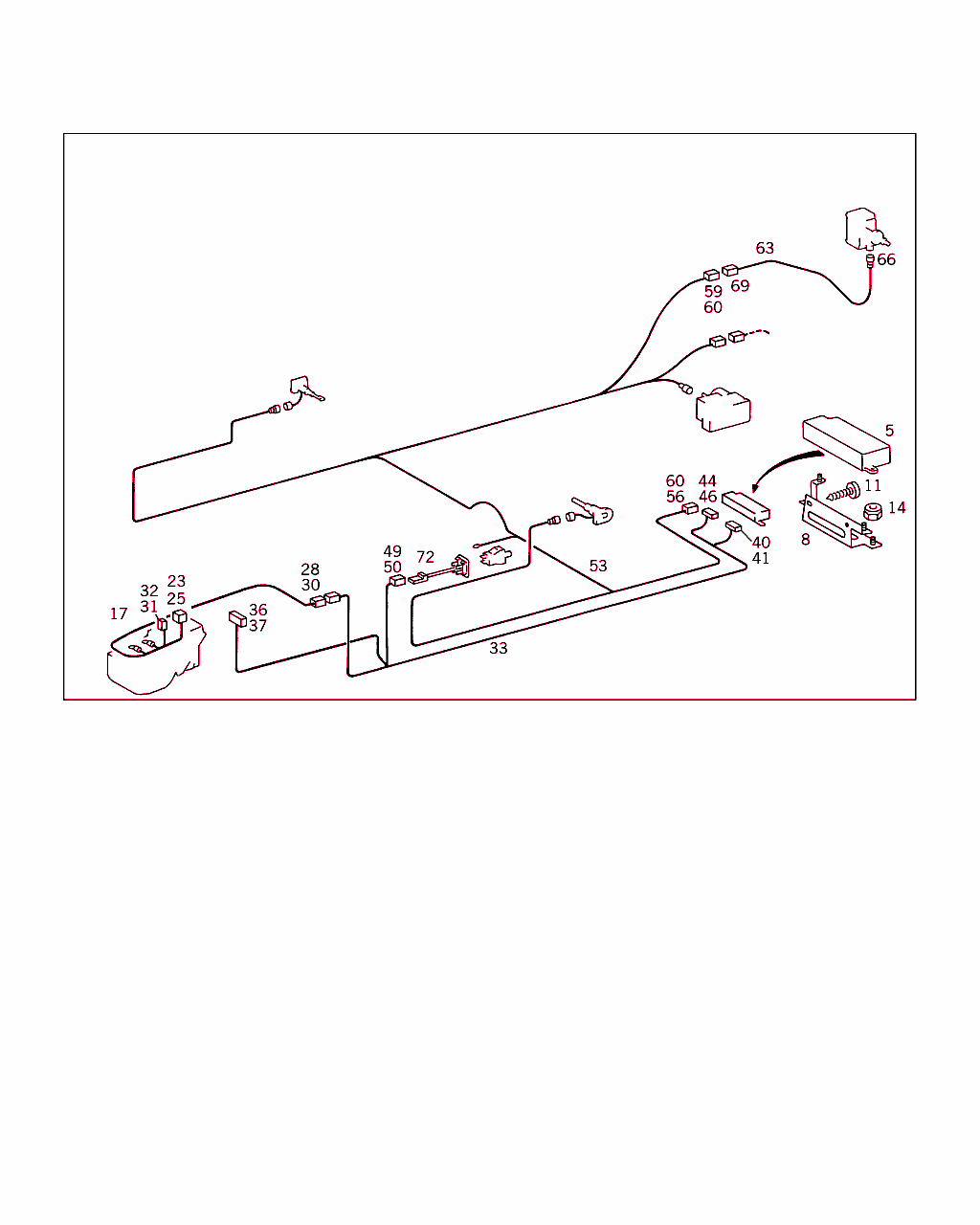

Schema

B82590000015.011023

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 820 09 26
コントロールユニット
コンフォート・オペレーション

ﾌｯﾄﾉｰﾄ解説
[041]
USED WITH WINDOW REGULATORS, OR WITH WINDOW REGULATORS AND SLIDING/LIFTING ROOF
 		001
5 A 124 820 47 26
コントロール・ユニット
コンフォート・オペレーション
BEI INFRAROTSCHLIESSANLAGE

ﾌｯﾄﾉｰﾄ解説
[041]
USED WITH WINDOW REGULATORS, OR WITH WINDOW REGULATORS AND SLIDING/LIFTING ROOF
 		001
5 A 202 820 11 26
コントロール・ユニット
コンフォート・オペレーション

ﾌｯﾄﾉｰﾄ解説
[040]
USED WITH SLIDING/LIFTING ROOF
 		001
5 A 124 820 46 26
コントロール・ユニット
コンフォート・オペレーション
BEI INFRAROTSCHLIESSANLAGE

ﾌｯﾄﾉｰﾄ解説
[040]
USED WITH SLIDING/LIFTING ROOF
 		001
8 A 124 820 66 14
ホルダー
コントロール・ユニット 		001
11 N 914128 004200
鉄板ビス
ブラケット固定用ツール 		002
14 N 913011 006000
ナット
ブラケット固定用ツール 		002
17 A 124 540 70 13
ケーブル・ハーネス
コンフォート・シフト

ﾌｯﾄﾉｰﾄ解説
[006]
NOT FOR SWEDEN
[037]
ONLY USED WITH COMFORT CONTROL
 		001
17 A 124 543 42 26
ケーブル・ハーネス
コンフォート・シフト

ﾌｯﾄﾉｰﾄ解説
[007]
FOR SWEDEN ONLY
[037]
ONLY USED WITH COMFORT CONTROL
 		001
17 A 124 540 09 13
ケーブル・ハーネス
コンフォート・シフト

ﾌｯﾄﾉｰﾄ解説
[036]
USED WITHOUT COMFORT CONTROL
 		001
23 A 126 545 01 28
ハウジング
コンフォート・スイッチ・リレー

ﾌｯﾄﾉｰﾄ解説
[006]
NOT FOR SWEDEN
 		001
23 A 019 545 18 28
ハウジング
コンフォート・スイッチ・リレー

ﾌｯﾄﾉｰﾄ解説
[007]
FOR SWEDEN ONLY
 		001
25 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
28 A 000 545 79 03
カバー

これに変更 A 012 545 04 28
• +001 A 012 545 05 28 		-
28 A 012 545 04 28
電動クラッチ
コネクタ (コンフォート・オペレーション・ケーブル・ハーネス)

ﾌｯﾄﾉｰﾄ解説
[037]
ONLY USED WITH COMFORT CONTROL
 		001
30 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
31 A 015 545 57 28
ハウジング 001
32 A 003 545 10 26
コンタクト・ソケット
4 MM 		NB
33 A 124 540 68 13
ケーブル・ハーネス
コンフォート・オペレーション 		001 L
33 A 124 540 69 13
ケーブル・ハーネス
コンフォート・オペレーション 		001 R
36 A 013 545 32 28
ハウジング
マルチポイント・コネクタ 		001
37 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
40 A 017 545 16 28
ハウジング
コンフォート・オペレーション・コントロール・ユニット 		001
41 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
44 A 000 545 79 03
カバー

これに変更 A 012 545 04 28
• +001 A 012 545 05 28 		-
44 A 012 545 04 28
電動クラッチ
コネクタ (コンフォート・オペレーション) 		001
46 A 013 545 79 28
プラグ・ピン
4 MM 		NB
49 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト・スイッチ 		001
50 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		001
53 A 124 540 91 13
ケーブル・ハーネス
コンフォート・ロック 		001
56 A 017 545 19 28
ハウジング
コンフォート・オペレーション・コントロール・ユニット 		001
59 A 012 545 83 28
ハウジング
コネクタ (テール・ゲート) 		001
60 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
63 A 124 540 97 13
ケーブル・ハーネス
リヤ・エンド 		001
66 A 011 545 16 28
プラグ・ピン
2.5 MM 		NB
69 A 015 545 93 28
コネクタ・ハウジング
TO 124 540 97 13 		001
72 A 001 546 59 41
ケーブル・コネクタ 001
