一覧

スポーツカー、クーペ 12/52 (シャシナンバ 000934 以降): 22/62シャシナンバ 000894 以降)
107.024 => 450 SLC
M: 117982, 117985
GA: 722004, 722201
LG: 765701

Schema

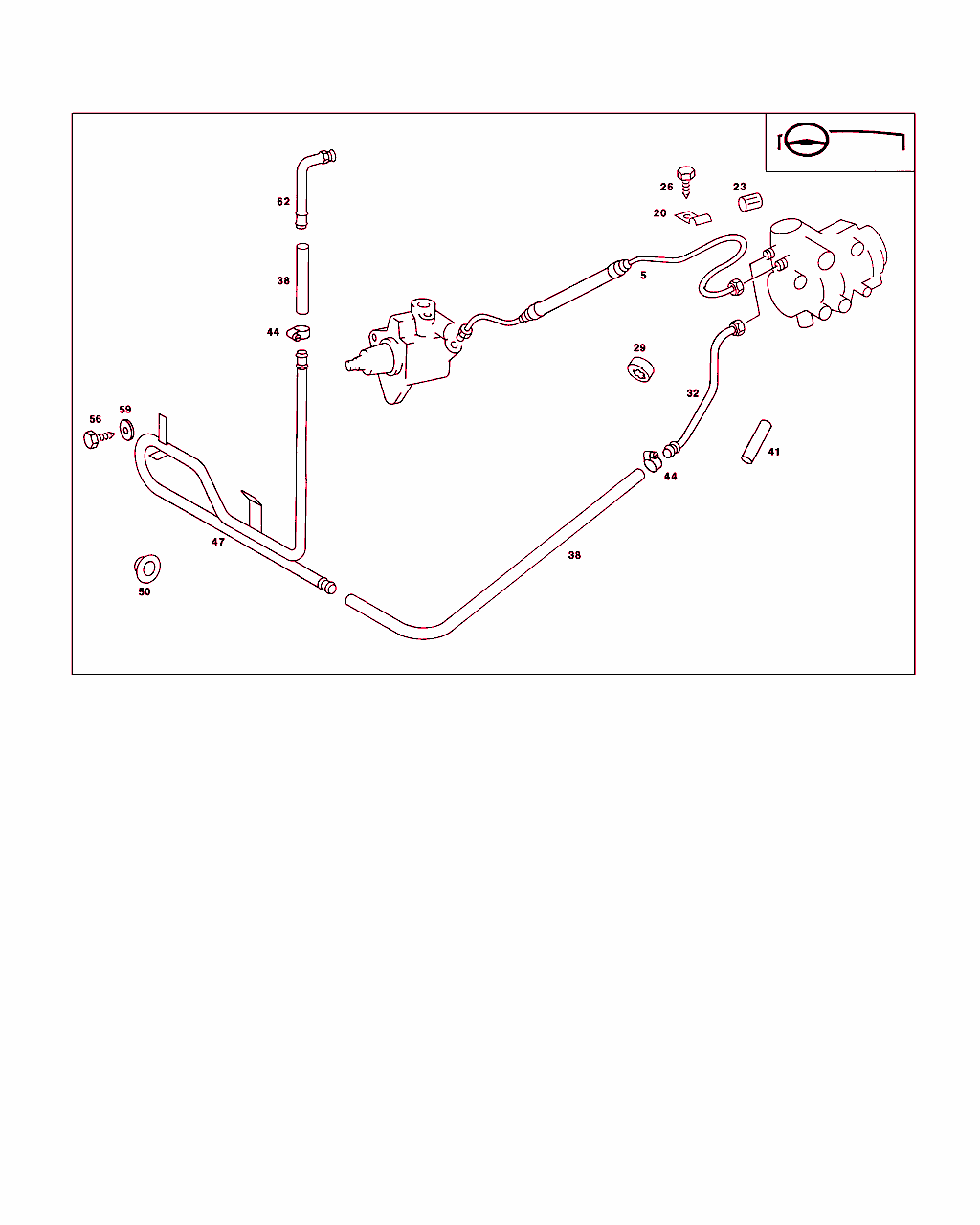

B46060000049.920625

[image]

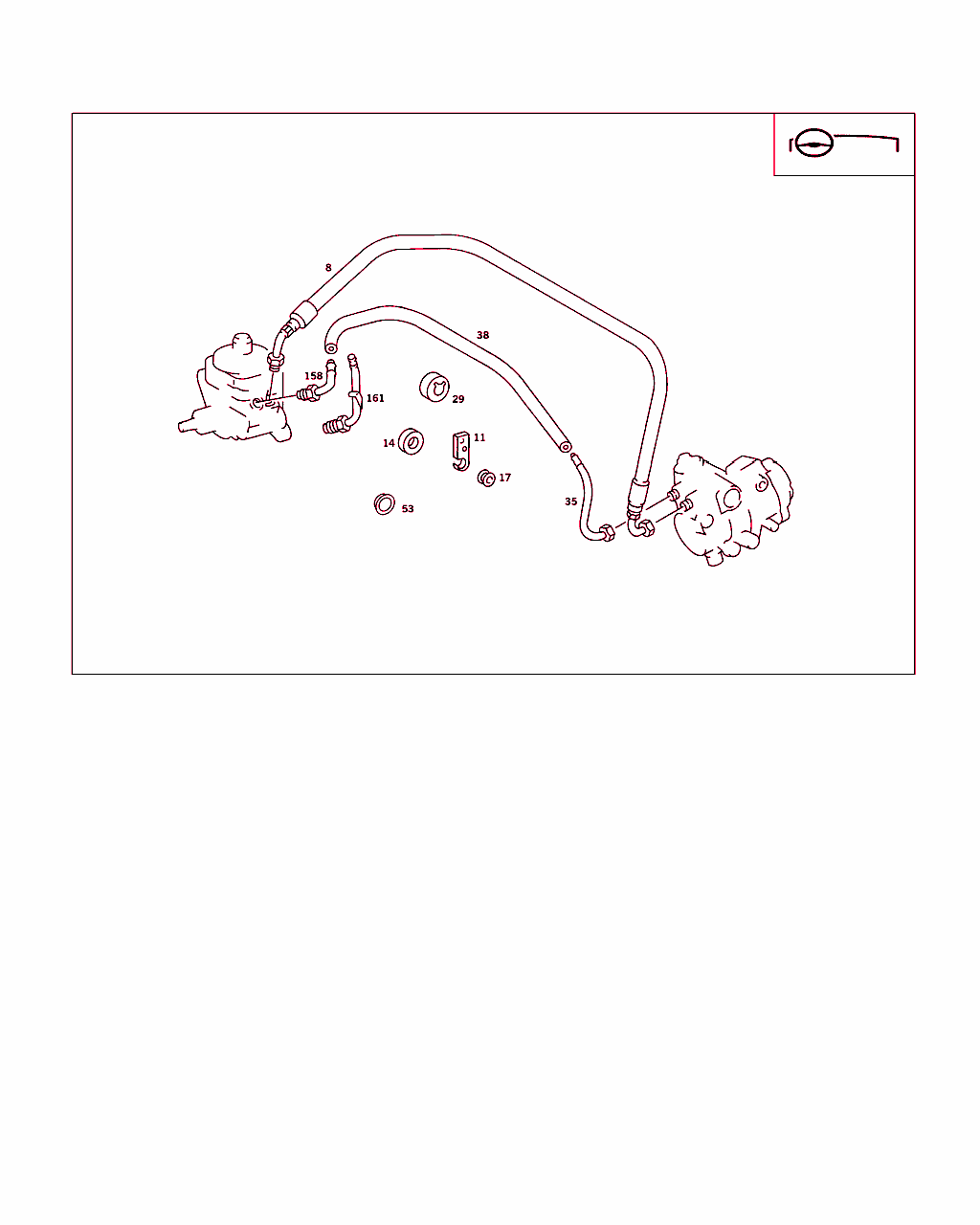

B46060000050.920625

[image]

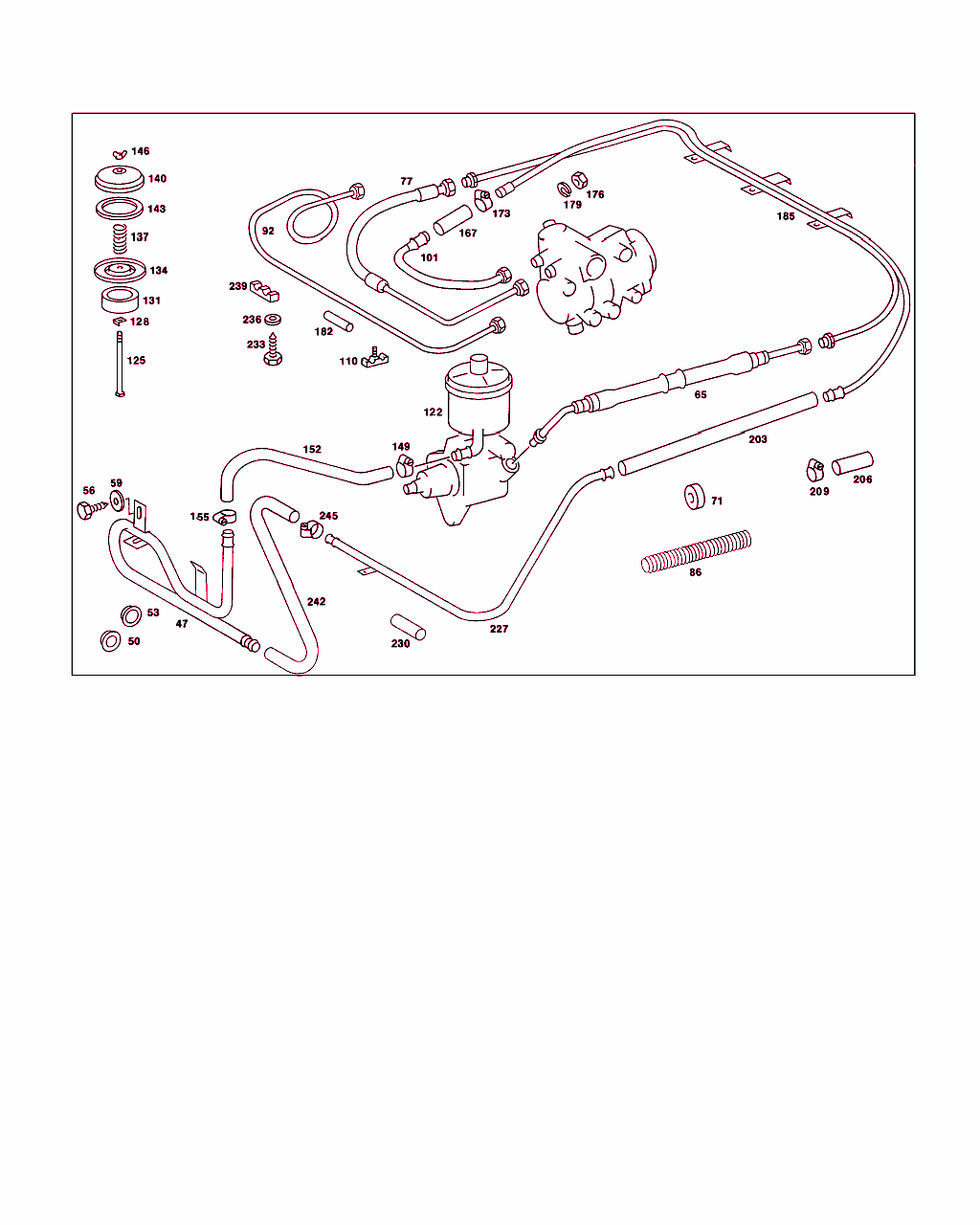

B46060000051.920625

[image]

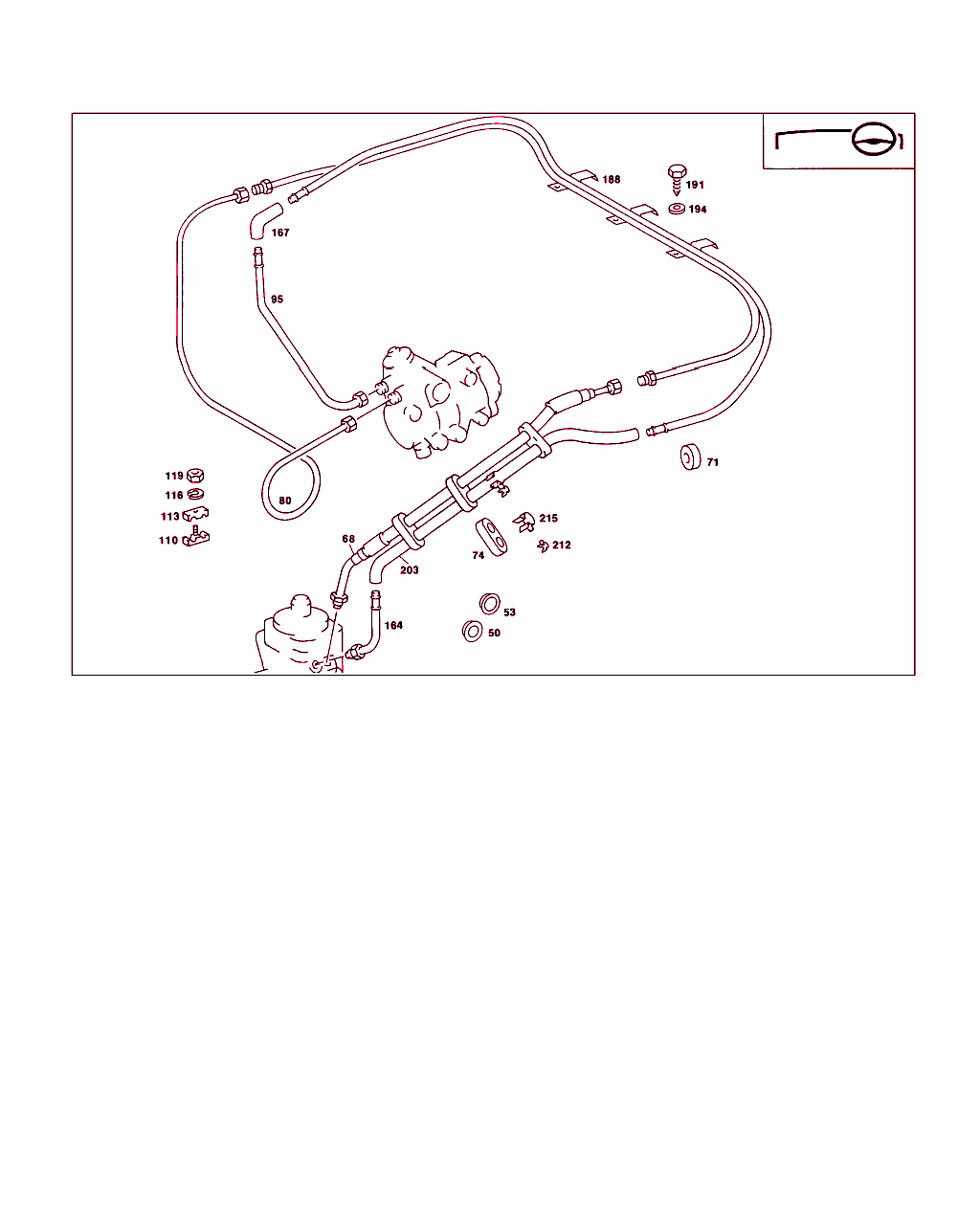

B46060000052.920625

[image]

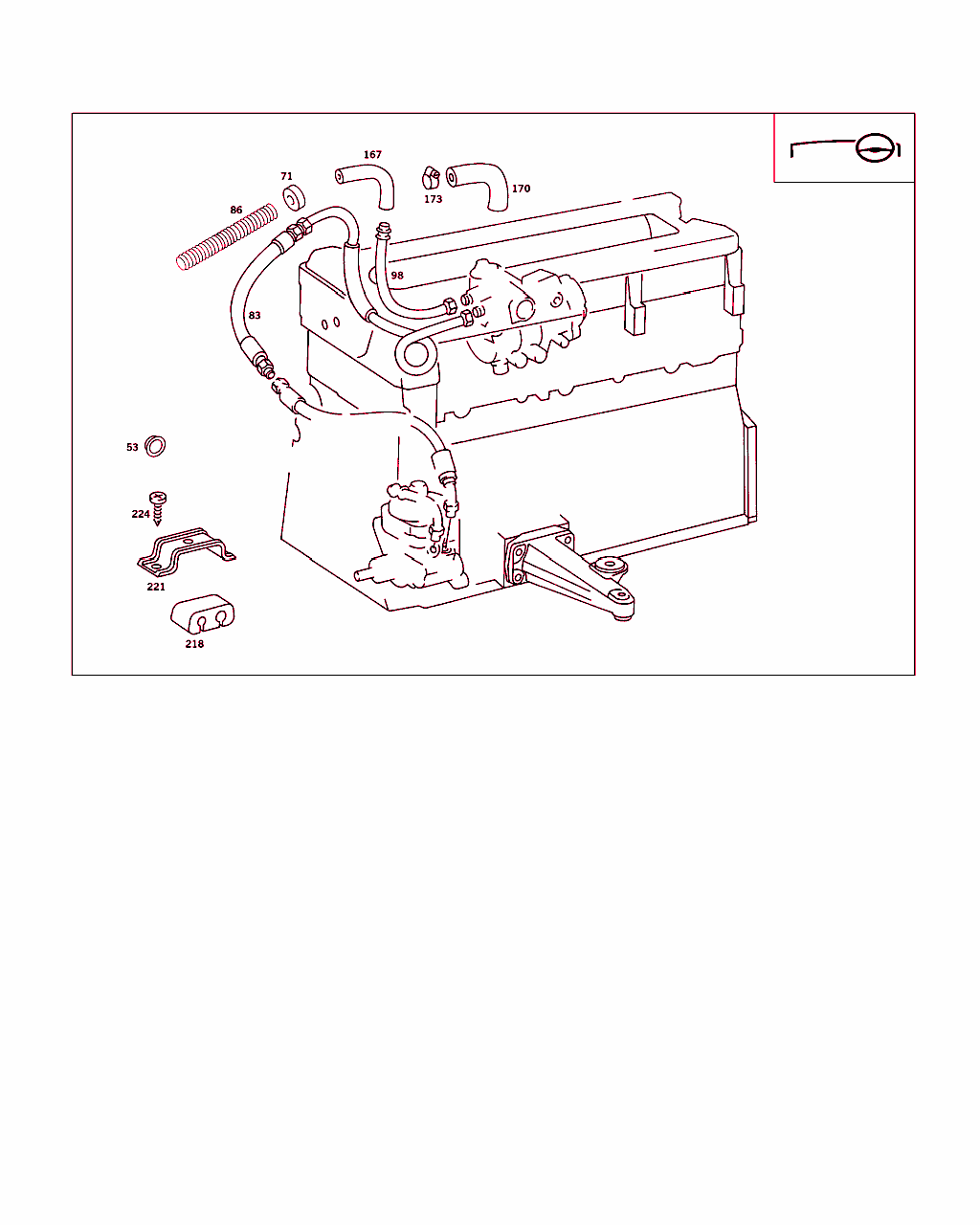

B46060000053.920625

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 107 997 02 82
ホース
ポンプからステアリングへ

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 010804
024 012078、ただし次を例外とする
  009359,  011972.
043 012223、ただし次を例外とする 012101
044 029875、ただし次を例外とする 029640
  009359,  011972.
 		001 L
5 A 107 997 31 82
ホース
ポンプからステアリングへ

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 010805
024 012079、次にも取り付けられている
  009359,  011972.
043 012224、次にも取り付けられている 012101
044 029876、次にも取り付けられている 029640
[125]
ｼｬｼﾅﾝﾊﾞNo.以前: 026 001614
 		001 L
14 A 110 987 05 41
ラバー・リング 001 L
20 A 108 995 05 20
クランプ
高圧ホース / クロス・メンバ

ﾌｯﾄﾉｰﾄ解説
[125]
ｼｬｼﾅﾝﾊﾞNo.以前: 026 001614
 		001 L
23 N 073379 008100
ホース
高圧ホース / クロス・メンバ
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB L
26 N 007976 005203
鉄板ビス
高圧ホース / クロス・メンバ 		001 L
32 A 107 460 09 24
ライン
ステアリングからクーリング・パイプへ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		001 L
32 A 107 460 13 24
ライン
ステアリングからクーリング・パイプへ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		001 L
38 A 006 997 09 82
ホース
ステアリングからクーリング・パイプへ
600 MM

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
[404]
メートル単位で注文のこと
 		NB L
38 A 006 997 09 82
ホース
クーラ・パイプからオイル・タンクまで
380 MM

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
[404]
メートル単位で注文のこと
 		NB
38 A 000 997 47 52
ホース
ステアリングからクーリング・パイプへ
220 MM

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[404]
メートル単位で注文のこと
 		NB L
38 A 000 997 47 52
ホース
クーリング・パイプからポンプへ
380 MM

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[404]
メートル単位で注文のこと
 		NB
41 A 107 997 23 82
ホース

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		002 L
44 N 000000 000667
クランプ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		002 L
44 N 000000 000667
クランプ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		002
44 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		002 L
44 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		002
47 A 107 460 01 24
ライン
クーリング・パイプ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		001
47 A 107 460 11 24
ライン
クーリング・パイプ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[115]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030193,  030194,  030196.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001
47 A 107 460 37 24
ライン
クーリング・パイプ

ﾌｯﾄﾉｰﾄ解説
[119]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 030199、次にも取り付けられている
  030181-  030185,  030187-  030189,  030193,  030194,  030196.
044 062340、次にも取り付けられている
  062308-  062310,  062312-  062314,  062316-  062338.
 		001
50 A 113 997 00 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		002
50 A 107 997 11 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		002
56 N 007976 006204
鉄板ビス
クーリング・パイプ / フレーム・サイド・メンバ 		001
59 N 009021 006208
ウインドウ
クーリング・パイプ / フレーム・サイド・メンバ 		001
62 A 107 460 25 24
ライン
リターン

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		001
65 A 116 997 29 82
ホース
ポンプからプレッシャ・ラインへ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		001 R
65 A 107 466 03 81
ホース
ポンプからプレッシャ・ラインへ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		001 R
71 A 110 987 05 41
ラバー・リング 001 R
77 A 107 997 25 82
ホース

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		001 R
92 A 107 460 36 24
ライン
プレッシャ・ラインからステアリングまで

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		001 R
95 A 107 460 08 24
ライン
リターン

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 20/60,22/62 000305
043 20/60,22/62 006499
[037]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 009849
024 007849
043 011507
044 021171、ただし次を例外とする
  021165,  021170.
 		001 R
95 A 107 460 16 24
ライン

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 009850
024 007850
043 011508
044 021172、次にも取り付けられている
  021165,  021170.
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		001 R
101 A 107 460 23 24
ライン
リターン

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		001 R
110 A 107 460 02 35
ホルダー

ﾌｯﾄﾉｰﾄ解説
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 005200、ただし次を例外とする
  005190-  005192,  005194-  005199.
042 004221、ただし次を例外とする
  004213,  004215-  004218,  004220.
 		001 R
167 A 006 997 09 82
ホース

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
[404]
メートル単位で注文のこと
 		NB R
167 A 000 997 47 52
ホース
80 MM

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[404]
メートル単位で注文のこと
 		001 R
173 N 000000 000667
クランプ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		002 R
173 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		- R
173 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		002 R
176 N 000934 005008
ナット 001 R
179 N 912004 005100
ロック・ワッシャ 001 R
182 N 073379 008100
ホース
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB R
185 A 107 460 17 24
ライン
プレッシャ・ラインおよびリターン・ライン

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
[052]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 002390、ただし次を例外とする
  002285,  002389,  002390.
042 001835、ただし次を例外とする
  001736,  001813,  001823,  001828,  001834,  001835.
 		001 R
185 A 107 460 34 24
ライン
プレッシャ・ラインおよびリターン・ライン

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		001 R
191 N 007976 005202
鉄板ビス
ライン / ファイア・ウォール

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 002391、次にも取り付けられている
  002285,  002389,  002390.
042 001836、次にも取り付けられている
  001736,  001813,  001823,  001828,  001834,  001835.
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 005200、ただし次を例外とする
  005190-  005192,  005194-  005199.
042 004221、ただし次を例外とする
  004213,  004215-  004218,  004220.
 		003 R
194 N 000125 006421
ウインドウ
ライン / ファイア・ウォール

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 002391、次にも取り付けられている
  002285,  002389,  002390.
042 001836、次にも取り付けられている
  001736,  001813,  001823,  001828,  001834,  001835.
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 005200、ただし次を例外とする
  005190-  005192,  005194-  005199.
042 004221、ただし次を例外とする
  004213,  004215-  004218,  004220.
 		003 R
194 N 000125 006449
ウインドウ
ライン / ファイア・ウォール

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 002391、次にも取り付けられている
  002285,  002389,  002390.
042 001836、次にも取り付けられている
  001736,  001813,  001823,  001828,  001834,  001835.
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 005200、ただし次を例外とする
  005190-  005192,  005194-  005199.
042 004221、ただし次を例外とする
  004213,  004215-  004218,  004220.
 		003 R
203 A 006 997 09 82
ホース
270 MM

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
[404]
メートル単位で注文のこと
 		NB R
206 A 000 997 47 52
ホース
80 MM

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[404]
メートル単位で注文のこと
 		NB R
209 N 000000 000667
クランプ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		002 R
209 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		- R
209 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		002 R
227 A 107 460 05 24
ライン
リターン・ラインからクーリング・パイプへ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		001 R
227 A 107 460 14 24
ライン
リターン・ラインからクーリング・パイプへ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[047]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 010804
024 012078、ただし次を例外とする
  009359,  011972.
043 012223、ただし次を例外とする 012101
044 029875、ただし次を例外とする 029640
  009359,  011972.
 		001 R
227 A 107 460 27 24
ライン

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 010805
024 012079、次にも取り付けられている
  009359,  011972.
043 012224、次にも取り付けられている 012101
044 029876、次にも取り付けられている 029640
 		001 R
230 A 107 997 23 82
ホース

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 010805
024 012079、次にも取り付けられている
  009359,  011972.
043 012224、次にも取り付けられている 012101
044 029876、次にも取り付けられている 029640
 		002 R
233 N 007976 005202
鉄板ビス 001 R
233 N 007976 005202
鉄板ビス

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 010804
024 012078、ただし次を例外とする
  009359,  011972.
043 012223、ただし次を例外とする 012101
044 029875、ただし次を例外とする 029640
  009359,  011972.
 		001 R
236 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		001 R
236 N 000125 006449
ウインドウ 001 R
236 N 000125 006449
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 010804
024 012078、ただし次を例外とする
  009359,  011972.
043 012223、ただし次を例外とする 012101
044 029875、ただし次を例外とする 029640
  009359,  011972.
 		001 R
239 A 111 466 00 40
ホルダー 001 R
242 A 006 997 09 82
ホース
310 MM

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
[404]
メートル単位で注文のこと
 		NB R
242 A 000 997 47 52
ホース
220 MM

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
[404]
メートル単位で注文のこと
 		NB R
245 N 916026 020001
クランプ

これに変更 N 000000 000667 		- R
245 N 000000 000667
クランプ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 001211
023 010576
024 011205、ただし次を例外とする
  011158,  011172,  011190,  011192-  011204.
042 000988
043 012083
044 028344
 		002 R
245 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		- R
245 A 005 997 01 90
ホース・クランプ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 001212
023 010577
024 011206、次にも取り付けられている
  011158,  011172,  011190,  011192-  011204.
042 000989
043 012084
044 028345
 		004 R
