一覧

スポーツカー、クーペ 12/52 (シャシナンバ 000934 以降): 22/62シャシナンバ 000894 以降)
107.024 => 450 SLC
M: 117982, 117985
GA: 722004, 722201
LG: 765701

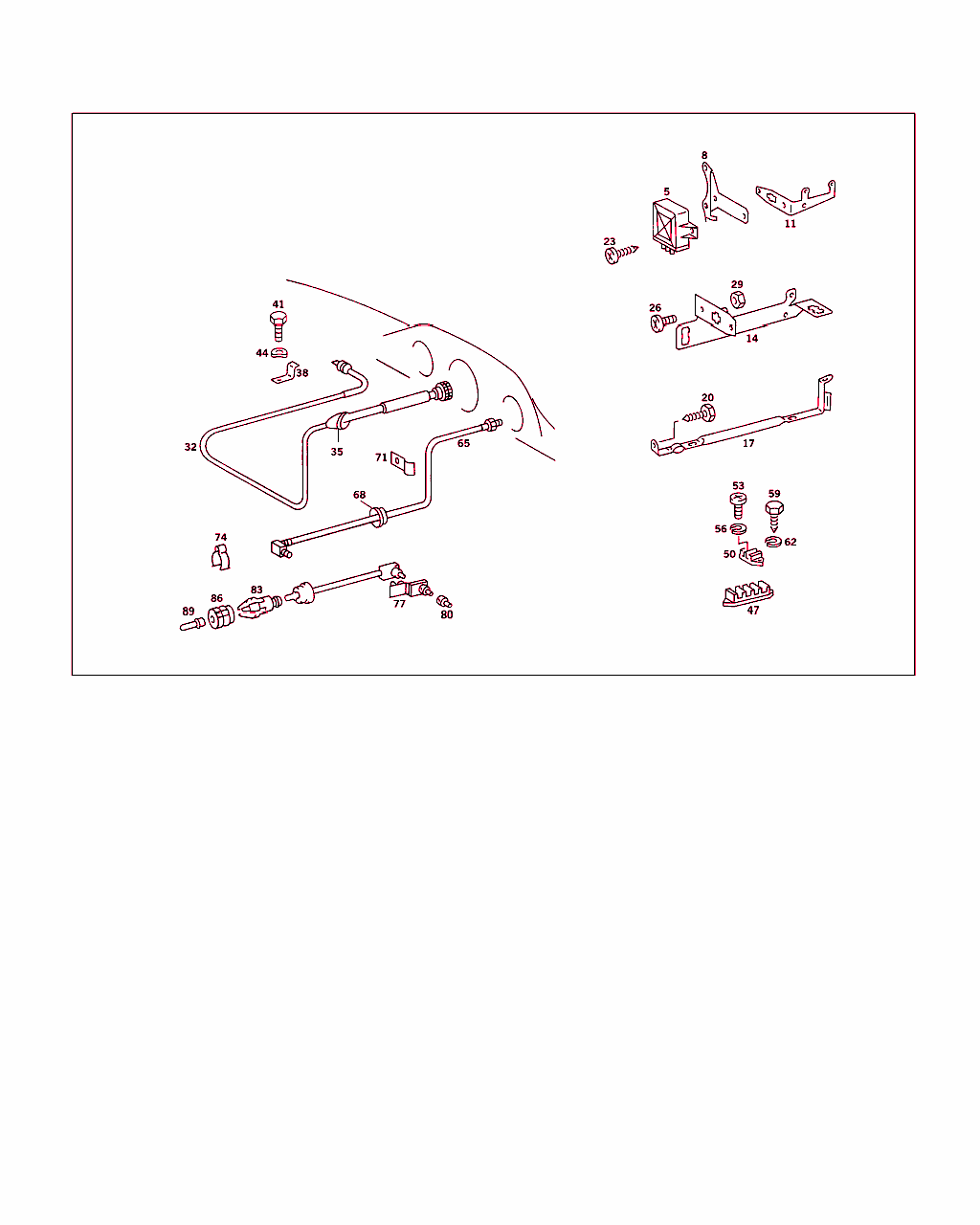

Schema

B54615000001.920625

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
32 A 107 542 00 07
フレキシブル・シャフト
1410 MM

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001 LA
32 A 107 542 02 07
フレキシブル・シャフト
1730 MM

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001 RA
35 A 007 997 58 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001
38 A 107 542 03 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001 L
41 N 000933 006194
ボルト
トランスミッション/フレキシブル・シャフト

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001
44 N 000137 006204
スプリングワッシャ
トランスミッション/フレキシブル・シャフト

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001
47 A 000 546 19 41
ケーブル・コネクタ
5 ピン

ﾌｯﾄﾉｰﾄ解説
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113、次にも取り付けられている 004115、004130
023 011970、次にも取り付けられている 011972、011974、011975、011978
024 019071 その他取付け
  019073-  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
50 A 000 546 70 41
ケーブル・コネクタ
2 段階式

ﾌｯﾄﾉｰﾄ解説
[083]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 004114、ただし次を例外とする 004115、004130
023 011971、ただし次を例外とする 011972、011974、011975、011978
024 019072 例外
  019073-  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003213
043 013156
044 042316 例外
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
----- A 000 990 72 97
リベット -
53 N 007985 004107
ボルト
ケーブル・コネクタのケーブル・ハーネス 		002
56 N 912004 004102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
59 N 007976 004205
鉄板ビス
ホイール・ハウスに取り付けるブラケット 		002 R
59 N 000933 006102
ボルト

これに変更 N 304017 006016 		-
59 N 304017 006016
6角ボルト
ホイール・ハウスに取り付けるブラケット 		002
62 N 912004 006102
ロック・ワッシャ
ホイール・ハウスに取り付けるブラケット 		002
65 A 107 542 05 44
パイプ

ﾌｯﾄﾉｰﾄ解説
[037]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 002982
043 008616
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001 L
65 A 107 542 03 44
パイプ

ﾌｯﾄﾉｰﾄ解説
[037]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 002982
043 008616
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001 R
68 A 111 997 23 81
グロメット

これに変更 A 008 997 17 81 		-
68 A 008 997 17 81
グロメット
オイル・プレッシャ・ゲージ・ライン、ファイア・ウォールを通過

ﾌｯﾄﾉｰﾄ解説
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 008365、ただし次を例外とする
  008313,  008315-  008330,  008332-  008339,  008341-  008364.
026 001627
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
024 030198、ただし次を例外とする
  030181-  030185,  030187-  030189,  030194,  030196.
042 007869、ただし次を例外とする
  007854,  007856,  007858,  007861-  007866,  007868.
044 062339、ただし次を例外とする
  062308-  062310,  062312-  062314,  062316-  062338.
 		001
71 N 072571 001024
クランプ
ライン / ファイア・ウォール 		001 R
