一覧

スポーツカー、クーペ 12/52 (シャシナンバ 000934 以降): 22/62シャシナンバ 000894 以降)
107.024 => 450 SLC
M: 117982, 117985
GA: 722004, 722201
LG: 765701

Schema

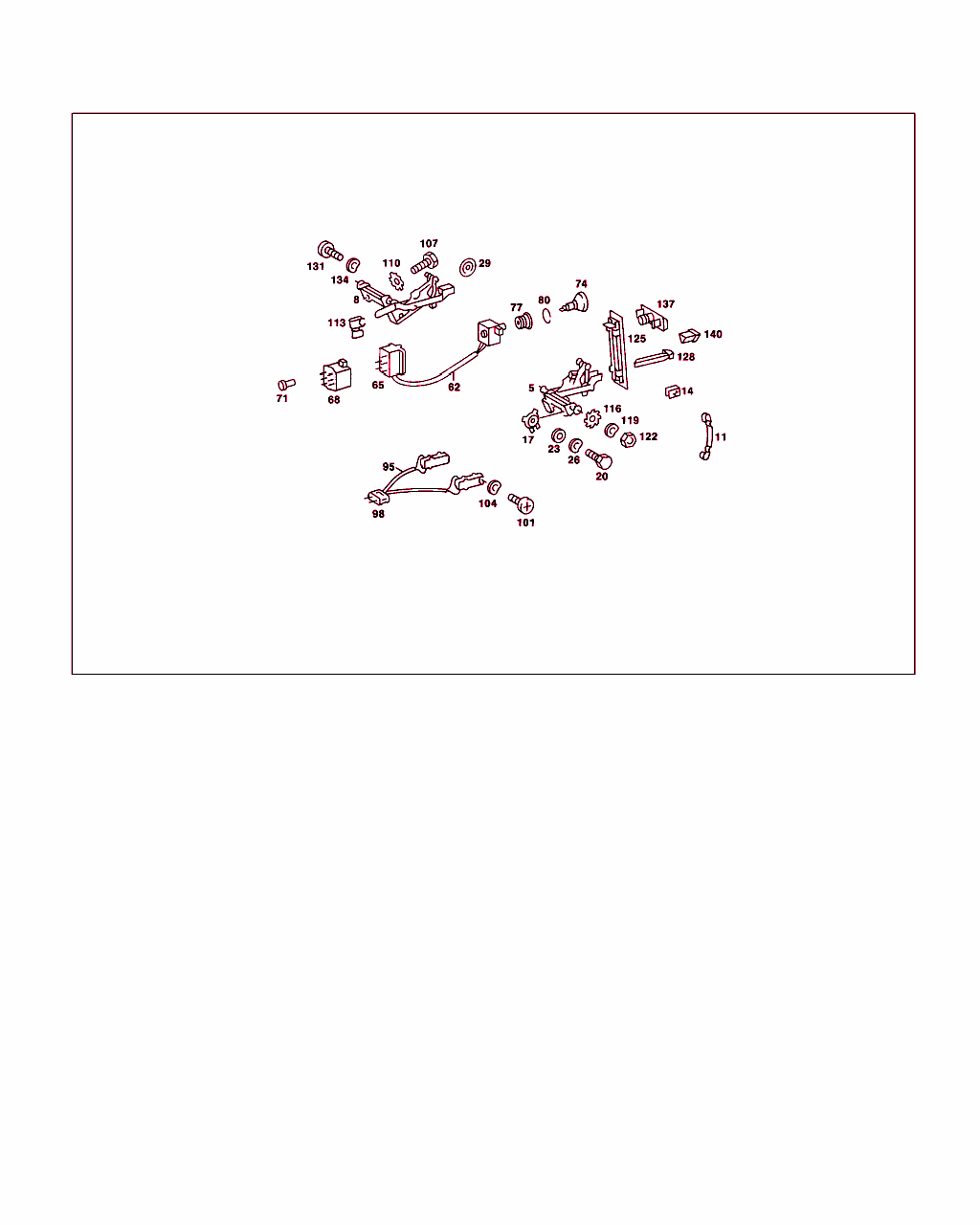

B83135000033.920630

[image]

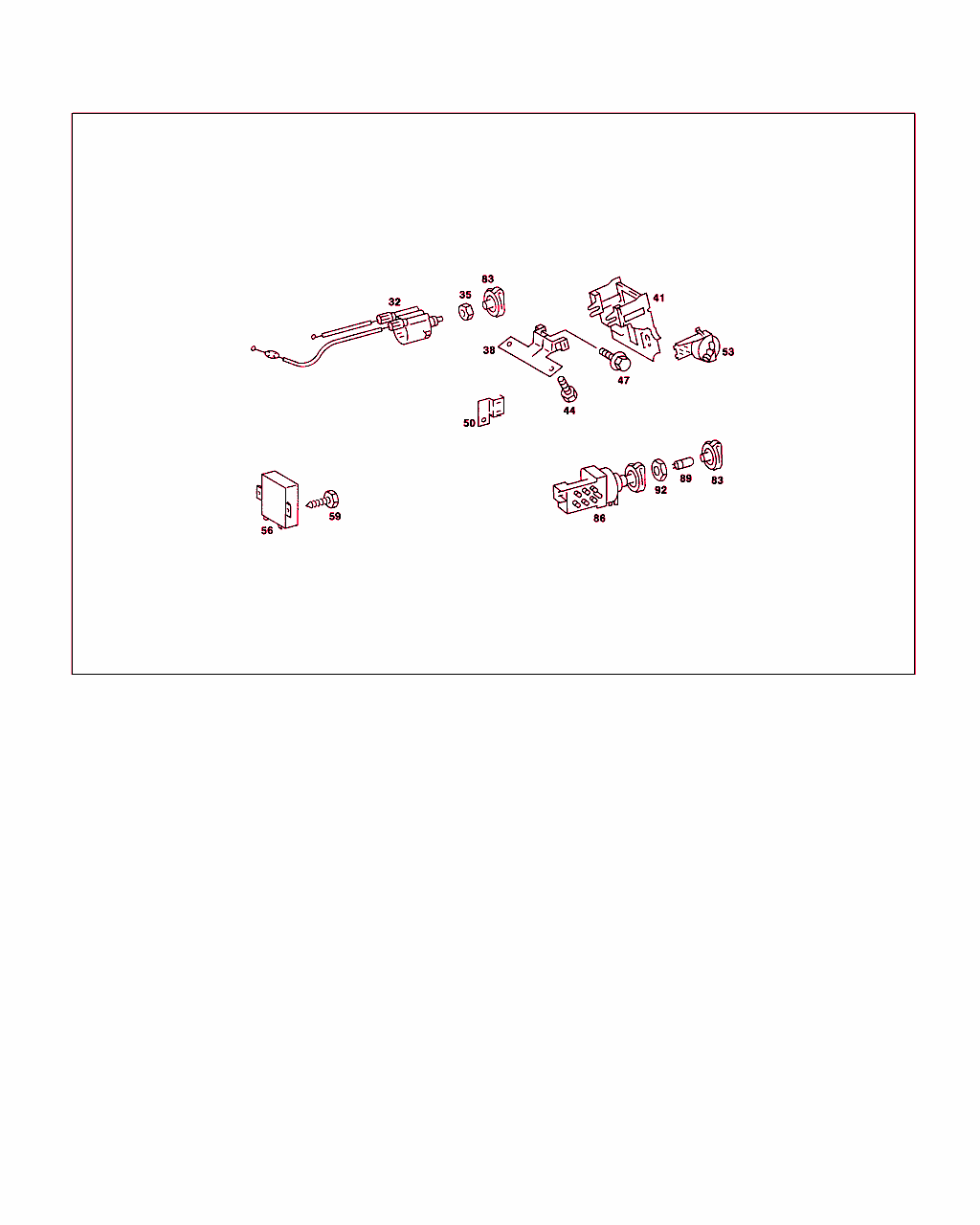

B83135000032.920630

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 107 830 11 85
操作ユニット
左

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
043 003897
044 001656
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		001
5 A 116 830 07 85
操作ユニット
左

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		001
8 A 107 830 12 85
操作ユニット
右

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
043 003897
044 001656
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		001
8 A 116 830 08 85
操作ユニット
右

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		001
17 A 116 800 00 73
スイッチ

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		002
20 N 000933 004016
ボルト

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		002
23 N 000125 004319
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		002
26 N 000137 004202
スプリングワッシャ

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		002
29 A 000 990 22 48
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		010
62 A 001 821 78 51
スイッチ

これに変更 A 107 820 02 10 		-
62 A 107 820 02 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 009081
024 004834
043 011053
044 015860
 		001
65 A 005 545 49 28
プラグ

これに変更 A 003 545 71 28 		-
65 A 003 545 71 28
プラグ

これに変更 A 006 545 78 28
• +006 A 001 545 38 26
• +001 A 009 545 30 28 		-
65 A 006 545 78 28
コネクタ・ハウジング
5 ピン

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 009081
024 004834
043 011053
044 015860
 		001
68 A 107 820 05 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 009082
024 004835
043 011054
044 015861
 		001
71 N 007340 003107
リベット 002
74 A 107 820 03 92
ボタン

これに変更 A 107 820 05 92

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 002596
024 000005
043 008421
044 005793
 		-
74 A 107 820 07 92
ボタン

これに変更 A 107 820 05 92

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 002596
024 000005
043 008421
044 005793
 		-
74 A 107 820 05 92
ボタン 001
77 A 107 833 01 89
トリム・リング 001
80 N 009045 012002
スナップ・リング 001
95 A 107 820 03 10
スイッチ

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		001
98 A 009 545 40 28
コネクタ・ハウジング
2 段階式

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		001
101 N 007985 004179
ボルト

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		002
104 N 000137 004202
スプリングワッシャ

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		002
107 N 304017 006016
6角ボルト

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		004
110 N 006797 006145
歯付きワッシャ

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		004
113 A 000 994 18 60
クリップ

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		001
116 N 006797 008120
歯付きワッシャ 002
119 N 000137 006204
スプリングワッシャ 002
122 N 000934 006007
ナット 002
125 A 107 835 01 21
トリム・リング

これに変更 A 107 835 05 21
• +001 A 107 835 06 21

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 001920
024 000005
043 008151
044 005793、次にも取り付けられている 005830
 		-
125 A 107 835 05 21
トリム・リング
左

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 001921
024 000006
043 008152
044 005794、ただし次を例外とする 005830
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113 その他取付け
  004115,  004130.
023 011970 その他取付け
  011972,  011974,  011975,  011978.
024 019071
  019073,  019074,  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
125 A 107 835 02 21
トリム・リング

これに変更 A 107 835 06 21
• +001 A 107 835 05 21

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 001920
024 000005
043 008151
044 005793、次にも取り付けられている 005830
 		-
125 A 107 835 06 21
トリム・リング
右

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 001921
024 000006
043 008152
044 005794、ただし次を例外とする 005830
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113 その他取付け
  004115,  004130.
023 011970 その他取付け
  011972,  011974,  011975,  011978.
024 019071
  019073,  019074,  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
128 A 107 833 01 40
オペレーティング・ハンドル

これに変更 A 107 833 02 40 		-
128 A 107 833 02 40
オペレーティング・ハンドル

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 10/50,12/52 009969
023 20/60,22/62 009966
024 10/50,12/52 008255
023 20/60,22/62 008250
043 10/50,12/52 011626
043 20/60,22/62 011621
044 10/50、12/52 0121956、ただし次を例外とする
  021913,  021935,  021937.
044 20/60,22/62 021941
 		004
128 A 107 833 02 40
オペレーティング・ハンドル

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 10/50,12/52 009970
023 20/60,22/62 009967
024 10/50,12/52 008256
024 20/60,22/62 008251
043 10/50,12/52 011627
043 20/60,22/62 011622
044 10/50、12/52 012197、次にも取り付けられている
  021913,  021935,  021937.
044 20/60,22/62 021942
 		004
131 N 007985 006580
ボルト 002
134 N 000137 006204
スプリングワッシャ 002
137 A 107 833 01 73
ステッカ
デフロスタ・ダイアグラム、/ 上部カバー

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113 その他取付け
  004115,  004130.
023 011970 その他取付け
  011972,  011974,  011975,  011978.
024 019071
  019073,  019074,  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
140 A 107 833 05 73
ステッカ
矢印シンボル、/ 上部カバーブロワ・スイッチ用

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以降:
[033]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113 その他取付け
  004115,  004130.
023 011970 その他取付け
  011972,  011974,  011975,  011978.
024 019071
  019073,  019074,  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
