一覧

SPORTS CAR,COUPE
107.024 => 450 SLC USA
M: 117982, 117985
GA: 722004
LG: 765701

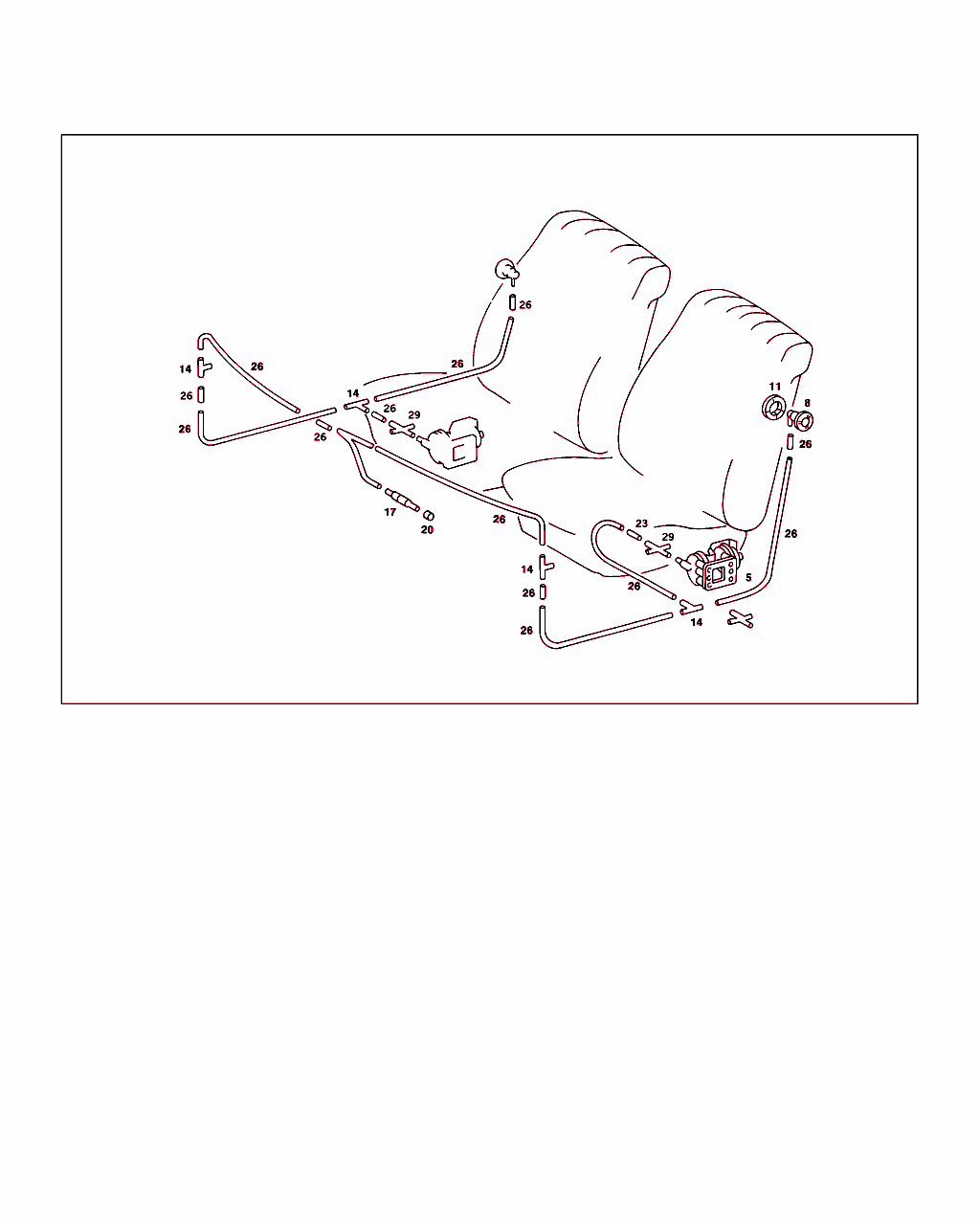

Schema

B80165000011.930129

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 107 800 17 75
エレメント

これに変更 A 000 800 21 75 		-
5 A 000 800 21 75
エレメント
左 		002
5 A 107 800 18 75
エレメント

これに変更 A 000 800 18 75 		-
5 A 000 800 18 75
エレメント
右 		002
8 A 114 805 00 73
スイッチ 002
11 A 114 805 00 36
スプリング 002
14 A 123 805 00 22
ディストリビュータ

これに変更 A 117 078 01 45 		-
14 A 117 078 01 45
分岐ノズル
/ ドア・コンタクト・スイッチ フロント・ピラー 		002
17 A 111 805 51 75
スロットル

これに変更 A 111 800 51 62 		-
17 A 111 800 51 62
スロットル

これに変更 A 111 800 54 62 		-
17 A 111 800 54 62
スロットル 001
20 A 123 997 24 81
グロメット

これに変更 A 123 997 27 81 		-
20 A 123 997 27 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[017]
UP TO CHASSIS:
024 021499
044 046520
 		001
20 A 123 997 27 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[018]
FROM CHASSIS:
024 021500
044 046251
 		001
23 A 007 997 61 82
ホース
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		NB
26 A 000 158 14 35
パイプ
T 形ディストリビュータから右ドア・コンタクト・スイッチへ
1600 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
26 A 000 158 14 35
パイプ
エレメントからエレメントへ
270 MM

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以降: 024 021500
[404]
ORDER BY THE METER
 		002
26 A 000 158 14 35
パイプ
ドア・コンタクト・スイッチからサイド・メンバの T 形ディストリビュータへ
900 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
26 A 000 158 14 35
パイプ
ドア・コンタクト・スイッチからサイド・メンバへ
700 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
26 A 000 158 14 35
パイプ
サイド・メンバからバキューム・スイッチへ
800 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
26 A 000 158 14 35
パイプ
サイド・メンバから運転席シートへ
330 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
26 A 000 158 14 35
パイプ
左バキューム・エレメント / 右バキューム・エレメント
190 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
26 A 000 158 14 35
パイプ
ファイア・ウォール3ウェイ・バルブに
170 MM

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 008202 EXCEPT FOR
  007359,  007971,  008070,  008072,  008077,  008085,  008103,  008117,  008126,  008128,  008133,  008136,  008139,  008143,
  008145,  008147,  008149,  008151,  008153,  008154,  008160,  008182,  008183,  008193,  008194,  008198.
044 021761 EXCEPT FOR
  019300,  021243,  021353,  021395,  021398,  021407,  021440,  021450,  021483,  021490,  021499,  021506,  021513,  021517,
  021526,  021534,  021542,  021555,  021566,  021584,  021588,  021595,  021609,  021620,  021687,  021690,  021695,  021700,
  021707,  021723,  021732,  021734-  021739,  021741,  021742,  021744-  021746.
[404]
ORDER BY THE METER
 		001
26 A 000 158 14 35
パイプ
サイド・メンバー運転席ドア下部に
1600 MM 		002
26 A 000 158 14 35
パイプ
運転席シート・バキューム・エレメント
1600 MM 		002
26 A 000 158 14 35
パイプ
運転席シート・バキューム・エレメント
1600 MM

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以前: 024 021499
 		004
26 A 000 158 14 35
パイプ
運転席シート・バキューム・エレメント
1600 MM

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以降: 024 021500
 		002
26 A 000 158 14 35
パイプ
スロットルに
1600 MM 		001
29 A 123 805 01 22
ディストリビュータ

これに変更 A 117 078 00 45 		-
29 A 117 078 00 45
分岐ノズル
運転席シート・バキューム・エレメント

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以降: 024 021500
 		003
