スポーツ・カー、ロードスター(シャシナンバ A 034958 以前、次のもの以外) A 032647、A 033579、A 033826、A 033858、A 033936、A 034352、A 034419、A 034427、 A 034464、A 034465、A 034466、A 034509、A 034521、A 034539、A 034689、A 034749、 A 034816、A 034831、A 034837、A 034867、A 034873、A 034889、A 034907
107.046 => 500 SL
M: 117960, 117962
GA: 722305, 722313
LG: 765701

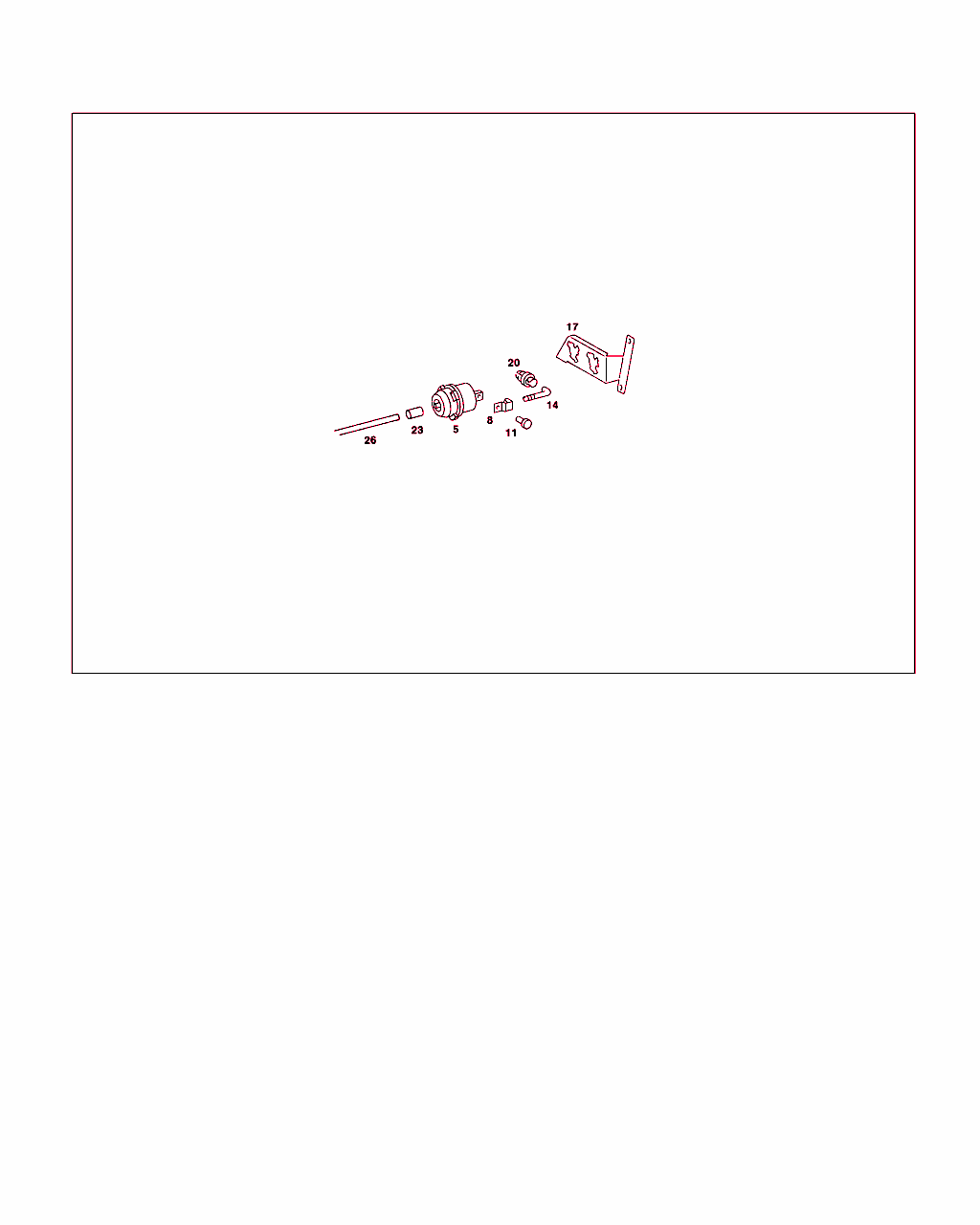

Schema

B80080000001.920630

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 107 800 36 75
エレメント
左右フロント・ベント・フラップ

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		004 L
8 A 107 805 10 74
ロッド
/ バキューム・エレメント

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		004 L
11 N 007338 004205
リベット

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		004 L
14 A 107 805 01 71
ボルト

これに変更 A 170 805 00 71 		- L
14 A 170 805 00 71
ボルト

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		004 L
17 A 107 805 15 14
ホルダー
左

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		001 L
17 A 107 805 16 14
ホルダー
右

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		001 L
20 A 003 988 50 78
クリップ
ブラケット付きバキューム・エレメント /センタ・ピース内側フラップ

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		002 L
23 A 000 158 14 35
パイプ
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
23 A 000 158 14 35
パイプ
チェック・バルブからブロワ・スイッチまで
50 MM

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		001 L
23 A 000 158 14 35
パイプ
ブロワ・スイッチからスイッチオーバ・バルブへ
50 MM

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		002 L
23 A 000 158 14 35
パイプ
スイッチオーバ・バルブから右メイン・エア・フラップの バキューム・エレメント・ディストリビュータへ
50 MM

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
 		001 L
26 A 000 158 14 35
パイプ
ダーク・レッド

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
26 A 000 158 14 35
パイプ
ブロワ・スイッチからスイッチオーバ・バルブへ
800 MM

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
[404]
メートル単位で注文のこと
 		001 L
26 A 000 158 14 35
パイプ
スイッチ・オーバ・バルブから左バキューム・エレメントまで

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降:
042 011569 その他取付け
  010107,  010328,  010378,  011305,  011341,  011348,  011356,  011418,  011426,  011434,  011436,  011444,  011454,  011455,
  011464,  011472,  011473,  011476,  011480,  011494,  011496,  011503,  011504,  011513,  011514,  011518,  011519,  011520,
  011526,  011528,  011531,  011533,  011535,  011537,  011538,  011539,  011541-  011567.
045 009132 その他取付け
  004581,  007703,  008068,  008344,  008400,  008401,  008455,  008627,  008724,  008836,  008842,  008885,  008911,  008920,
  008925,  008958,  008967,  008989,  008994,  009001,  009100,  009128.
046 000987 その他取付け
  000518,  000621,  000841,  000897,  000899,  000921,  000933,  000936,  000938,  000940,  000942,  000944,  000956,  000964,
  000967,  000970,  000974-  000985.
[404]
メートル単位で注文のこと
 		001 L
