一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 92 年識別 No. A 085686 以前、例外は A 078132、A 080957他に取り付けられている場所は A 085711、A 086186乗用車セダン、ロング・ホイールベース、モデル・イヤー 93 年識別 No. A 085687 以降、他に取り付けられている場所は A 078132、A 080957例外は A 085711、A 086186識別 No. A 139487 以前乗用車セダン、ロング・ホイールベース、モデル・イヤー 94 年識別 No. A 139488 以降識別 No. A 189998 以前、例外は A 179177、A 189161、A 189301、A 189363A 189367、A 189489、A 189677、A 189778、A 189990乗用車セダン、ロング・ホイールベース、モデル・イヤー 95 年識別 No. A 189999 以降、他に取り付けられている場所は A 179177、A 189161、A 189301、A 189363A 189367、A 189489、A 189677、A 189778、A 189990識別 No.A 290166 以前、例外は A 218428 〜 A 290165 コード 806 装備乗用車セダン、ロング・ホイールベース、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No. A 328811 以降、例外はコード 806 装備車
140.051 => 500 SEL JAPAN; S 500 JAPAN
M: 119970, 119980
GA: 722370, 722620

Schema

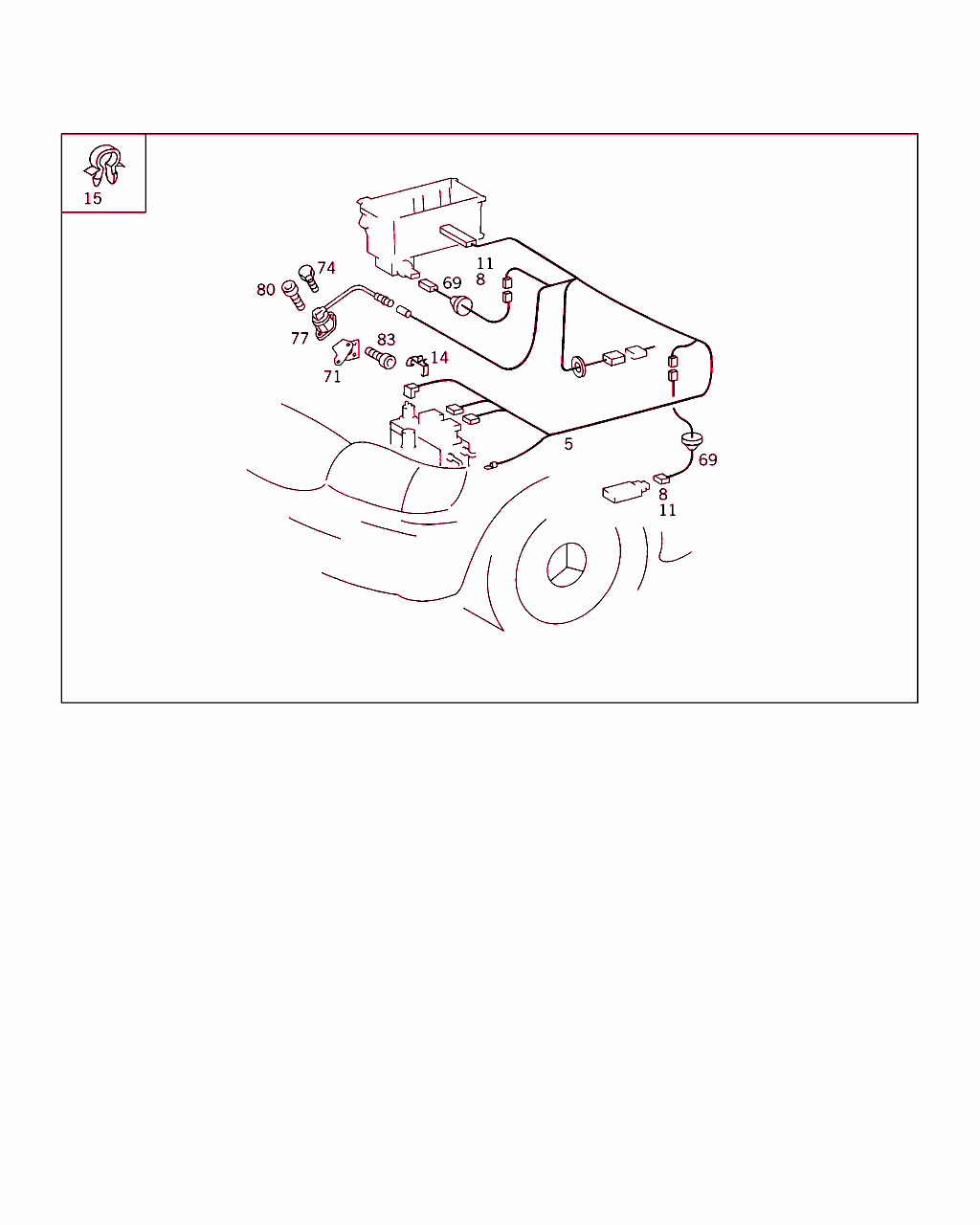

B54719000001.940708

[image]

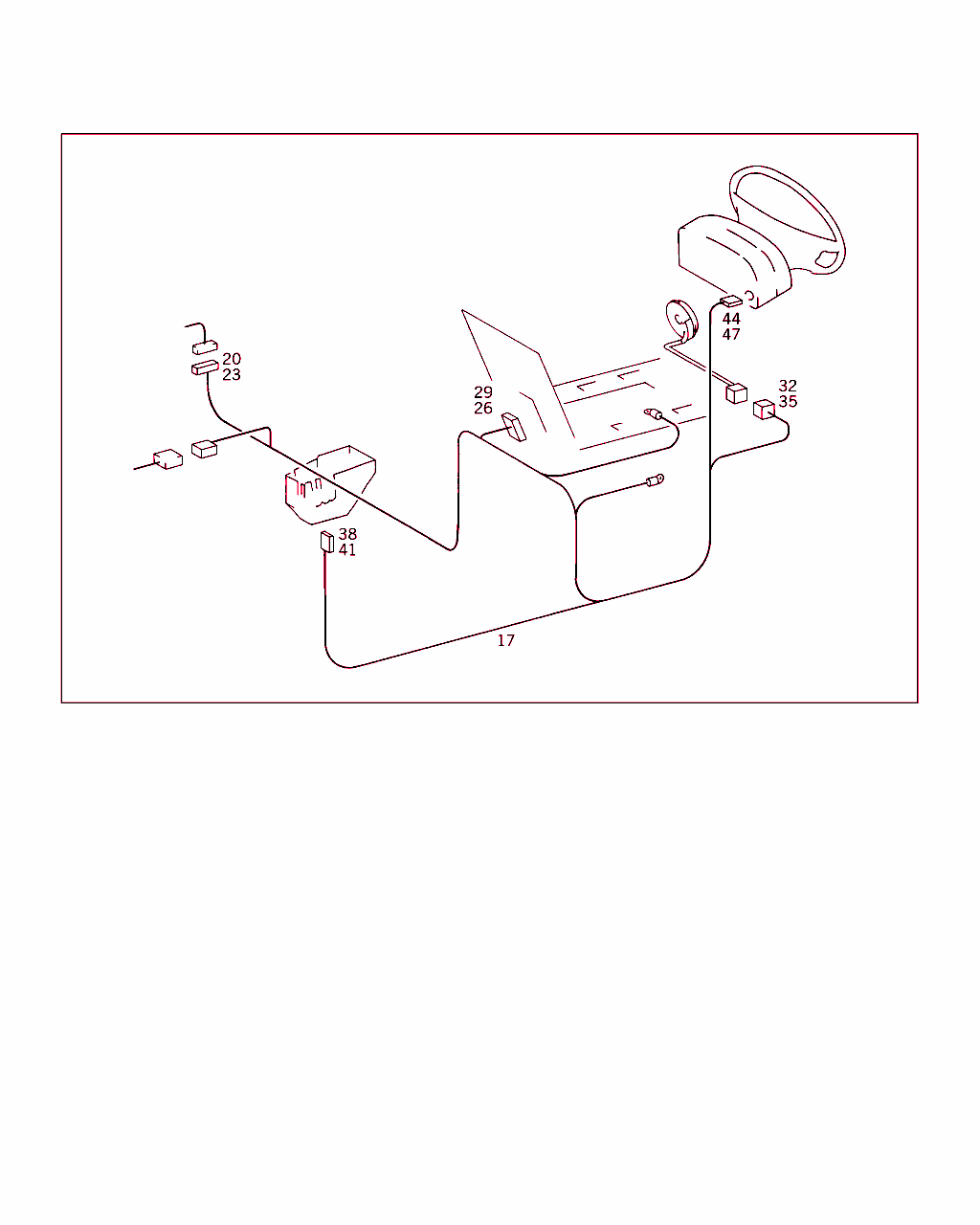

B54719000004.940708

[image]

B54719000008.960703

[image]

B54719000017.960925

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 540 56 09
ケーブル・ハーネス

これに変更 A 140 540 30 09

ﾌｯﾄﾉｰﾄ解説
[098]
旧部品を使いきる、車台番号 A 123446 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		- LA
5 A 140 540 30 09
電気ケーブル
アダプティブ・ダンピング・システム、フロント

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 LA
5 A 140 440 49 35
ケーブル・ハーネス
アダプティブ・ダンピング・システム、フロント

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
5 A 140 540 57 13
ケーブル・ハーネス

これに変更 A 140 540 70 09

ﾌｯﾄﾉｰﾄ解説
[098]
旧部品を使いきる、車台番号 A 123446 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		- RA
5 A 140 540 70 09
ケーブル・ハーネス
アダプティブ・ダンピング・システム、フロント

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 RA
5 A 140 440 50 35
ケーブル・ハーネス
アダプティブ・ダンピング・システム、フロント

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
8 A 012 545 83 28
ハウジング
ダンパ・モジュール 		002
11 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
14 A 140 546 29 43
ホルダー

これに変更 A 000 546 79 43 		-
14 A 000 546 79 43
ホルダー
ケーブル・ハーネス / ダンパ・バルブ 		002
15 A 000 995 62 44
クランプ 001
17 A 140 540 57 09
ライン
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 LA
17 A 140 440 72 35
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
17 A 140 540 58 13
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 RA
17 A 140 440 73 35
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
20 A 017 545 12 28
コネクタ・ハウジング
モジュール・ボックス・ケーブル・ハーネスのコネクタ 		001
23 A 016 545 14 28
コンタクト・ピン
2.5 MM 		NB
26 A 013 545 30 28
ハウジング
シャーシ用切換えスイッチ 		001
29 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
32 A 017 545 16 28
ハウジング
ステアリング・アングル・センサ 		001
35 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
38 A 021 545 54 28
プラグ
ヒューズ・ボックス 		001
41 A 003 545 68 26
コンタクト・スプリング
0.5 -1.0 MM2 		NB
41 A 003 545 43 26
コンタクト・スプリング

これに変更 A 004 545 52 26 		-
41 A 004 545 52 26
コンタクト・スプリング
1.5 MM2 		NB
41 A 004 545 21 26
コンタクト・スプリング
2.5 MM2 		NB
41 A 004 545 22 26
コンタクト・スプリング

これに変更 A 011 545 83 26 		-
41 A 011 545 83 26
コンタクト・スプリング
4.0 MM2 		NB
44 A 017 545 46 28
プラグ
インストルメント・クラスタ 		001
47 A 003 545 48 26
ソケット・スリーブ
1.0 MM 		NB
50 A 140 540 10 08
ケーブル・ハーネス
アダプティブ・ダンピング・システム、リヤ

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 LA
50 A 140 440 64 35
ケーブル・ハーネス
アダプティブ・ダンピング・システム、リヤ

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
50 A 140 540 40 13
ケーブル・ハーネス
アダプティブ・ダンピング・システム、リヤ

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 RA
50 A 140 440 67 35
ケーブル・ハーネス
アダプティブ・ダンピング・システム、リヤ

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
53 A 017 545 12 28
コネクタ・ハウジング
モジュール・ボックス・ケーブル・ハーネスのコネクタ 		001
56 A 016 545 14 28
コンタクト・ピン
2.5 MM 		NB
59 A 012 545 82 28
コネクタ・ハウジング
センサ 		001
62 A 011 545 16 28
プラグ・ピン
2.5 MM 		NB
65 A 012 545 83 28
ハウジング
アダプティブ・ダンピング・システム、リヤ 		002
67 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
68 A 140 440 45 36
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
68 A 140 440 86 36
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
68 A 140 440 48 36
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
68 A 140 440 89 36
ケーブル・ハーネス
アダプティブ・ダンピング・システム (ADS)

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
69 A 140 440 59 34
ケーブル・ハーネス
ダンパ・モジュール

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		004
69 A 140 440 59 34
ケーブル・ハーネス
ダンパ・モジュール

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
70 A 140 440 61 34
ケーブル・ハーネス
コントロール・ユニットから荷重センサまで

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
71 A 140 540 05 73
ホルダー
/ スピード・センサ、フロント・アクスル、右

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
74 N 914125 006502
ボルト
ブラケットをステアリング・ナックルに

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
77 A 009 542 22 17
センサ

これに変更 A 010 542 91 17

ﾌｯﾄﾉｰﾄ解説
[074]
旧部品を使いきる、車台番号 A 112834 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
77 A 010 542 91 17
センサ
右ブラケットに

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
77 A 009 542 21 17
センサ
左ストラット・ドームに

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
77 A 000 542 21 18
センサ
（Gセンサ）フロント・ストラット・ドームに

♦ 以下から選択できます A 000 542 22 18

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		002
77 A 000 542 22 18
センサ
（Gセンサ）フロント・ストラット・ドームに

♦ 以下から選択できます A 000 542 21 18

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		002
77 A 000 542 21 18
センサ
（Gセンサ）右リヤ・ストラット・ドームに

♦ 以下から選択できます A 000 542 22 18

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
77 A 000 542 22 18
センサ
（Gセンサ）右リヤ・ストラット・ドームに

♦ 以下から選択できます A 000 542 21 18

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001
80 N 000912 006066
ボルト
センサ / ブラケット

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		002
80 N 000912 006066
ボルト
ストラット・ドームに取り付ける G センサ

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		006
83 N 914125 006502
ボルト
ストラット・ドームに

ﾌｯﾄﾉｰﾄ解説
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		002
