一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 92 年識別 No. A 085686 以前、例外は A 078132、A 080957他に取り付けられている場所は A 085711、A 086186乗用車セダン、ロング・ホイールベース、モデル・イヤー 93 年識別 No. A 085687 以降、他に取り付けられている場所は A 078132、A 080957例外は A 085711、A 086186識別 No. A 139487 以前乗用車セダン、ロング・ホイールベース、モデル・イヤー 94 年識別 No. A 139488 以降識別 No. A 189998 以前、例外は A 179177、A 189161、A 189301、A 189363A 189367、A 189489、A 189677、A 189778、A 189990乗用車セダン、ロング・ホイールベース、モデル・イヤー 95 年識別 No. A 189999 以降、他に取り付けられている場所は A 179177、A 189161、A 189301、A 189363A 189367、A 189489、A 189677、A 189778、A 189990識別 No.A 290166 以前、例外は A 218428 〜 A 290165 コード 806 装備乗用車セダン、ロング・ホイールベース、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No. A 328811 以降、例外はコード 806 装備車
140.051 => 500 SEL JAPAN; S 500 JAPAN
M: 119970, 119980
GA: 722370, 722620

Schema

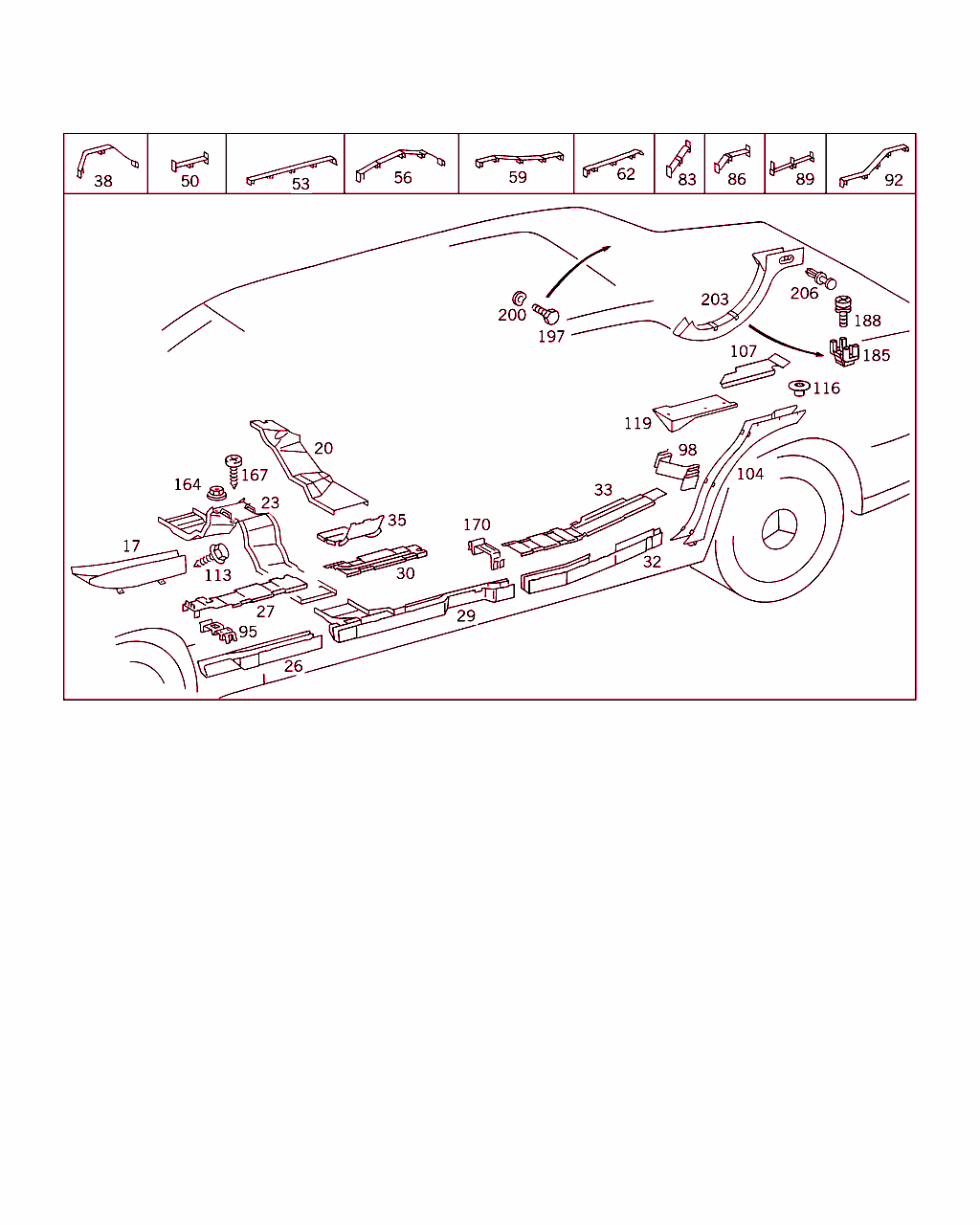

B82108000014.970626

[image]

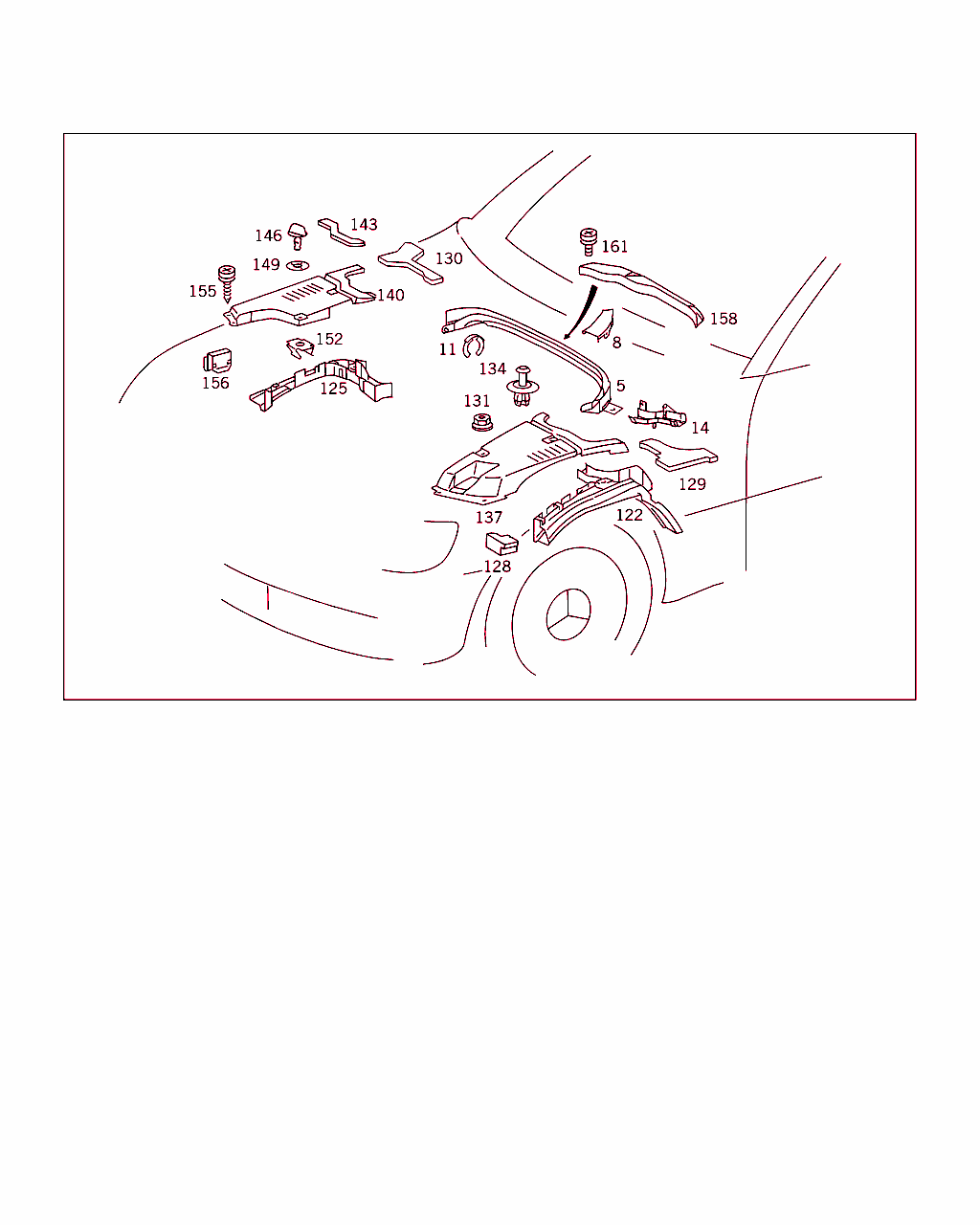

B82108000003.980327

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 821 03 89
ダクト
エンジン・ルーム・パーティション、中央

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
5 A 140 821 27 89
ダクト
エンジン・ルーム・パーティション、中央

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
5 A 140 821 45 89
ダクト

これに変更 A 140 821 03 89 		-
5 A 140 821 03 89
ダクト
エンジン・ルーム・パーティション、中央

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
8 A 140 821 15 38
カバー
センター・ケーブル・ダクトに 		001 LA
8 A 140 821 16 38
カバー
センター・ケーブル・ダクトに 		001 RA
11 N 912001 008000
ヒューズ 002
14 A 140 821 26 89
ダクト
インストルメント・パネルに取り付けるカバー 		001 LA
14 A 140 821 31 89
ダクト
インストルメント・パネルに取り付けるカバー 		001 RA
17 A 140 821 13 89
ダクト
電気ケーブル / トンネル、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
17 A 140 821 14 89
ダクト
電気ケーブル / トンネル、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
20 A 140 821 03 38
カバー
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
20 A 140 821 05 38
カバー
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
20 A 140 821 04 38
カバー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
20 A 140 821 06 38
カバー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
23 A 140 821 04 89
ダクト
トンネルの上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
23 A 140 821 25 89
ダクト
トンネルの上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		001
26 A 140 821 05 89
ダクト
左フロント・サイド・メンバ 		001
26 A 140 821 06 89
ダクト
右フロント・サイド・メンバ 		001
27 A 140 821 49 38
カバー
左

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以降: A 144704
 		001
27 A 140 821 50 38
カバー
右

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以降: A 144704
 		001
29 A 140 821 17 89
ダクト
左センタ 		001
29 A 140 821 18 89
ダクト
右センタ 		001
30 A 140 821 51 38
カバー
左

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以降: A 144704
 		001
30 A 140 821 52 38
カバー
右

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以降: A 144704
 		001
32 A 140 821 07 89
ダクト
左リヤ 		001
32 A 140 821 08 89
ダクト
右リヤ 		001
33 A 140 821 53 38
カバー
左

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以降: A 144704
 		001
33 A 140 821 54 38
カバー
右

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以降: A 144704
 		001
35 A 140 821 01 38
カバー
左センタ 		001
35 A 140 821 02 38
カバー
右センタ 		001
38 A 140 821 32 28
クランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 582
ｺｰﾄﾞ日付指定名称
[582]19960529リヤ・エアコン
 		002
50 A 140 821 03 28
クランプ 006
50 A 140 821 03 28
クランプ
トンネルの上のハーネス・カバー 		004
53 A 140 821 04 28
クリップ
トンネルの上 		002
53 A 140 821 05 28
クランプ
ハーネス・カバー / サイド・メンバ 		004
56 A 140 821 06 28
クランプ
トンネルの上 		002
59 A 140 821 07 28
クランプ
左 		001
59 A 140 821 08 28
クランプ
右 		001
62 A 140 821 09 28
クランプ
左 		001
62 A 140 821 10 28
クランプ
右 		001
83 A 140 821 23 28
クランプ
左 		001
83 A 140 821 24 28
クリップ
右 		001
86 A 140 821 25 28
クランプ
左 		001
86 A 140 821 26 28
クリップ
右 		001
89 A 140 821 27 28
クリップ
左 		001
89 A 140 821 28 28
クランプ
右 		001
92 A 140 821 29 28
クランプ
左 		001
92 A 140 821 30 28
クランプ
右 		001
95 A 140 821 03 34
スプリング
ケーブル・ダクト上カバー・レール、リヤ・サイドメンバ 		002
98 A 140 821 00 34
スプリング

これに変更 A 140 821 07 34

ﾌｯﾄﾉｰﾄ解説
[030]
旧部品を使いきる、車台番号 A 045000 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
98 A 140 821 07 34
スプリング
ダクト上カバー・レール、ホイール・ハウス 		006
104 A 140 821 39 89
ダクト
左リヤ・ホイール･ハウス 		001
104 A 140 821 40 89
ダクト
右リヤ・ホイール･ハウス 		001
107 A 140 821 07 38
カバー
左リヤ・ホイール･ハウス 		001
107 A 140 821 08 38
カバー
右リヤ・ホイール･ハウス 		001
113 N 914128 004300
鉄板ビス
ケーブル・カバー 		NB
116 A 001 988 67 81
プッシュ・ボタン
ケーブル・ダクト 		002
119 A 140 821 01 36
カバー
左リヤ・シートの下 		001
119 A 140 821 02 36
カバー
右リヤ・シートの下 		001
122 A 140 820 01 12
カバー
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 LA
122 A 140 820 07 12
カバー
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 RA
125 A 140 820 02 12
カバー
ホイール・ハウス / 右スプリング・ストラット・コンソール 		001 LA
125 A 140 820 08 12
カバー
ホイール・ハウス / 右スプリング・ストラット・コンソール 		001 RA
128 A 140 821 12 98
ガスケット
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 LA
128 A 140 821 13 98
ガスケット
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 RA
128 A 140 821 16 98
ガスケット
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 LA
128 A 140 821 14 98
ガスケット
ホイール・ハウス / 右スプリング・ストラット・コンソール 		001 RA
129 A 140 821 15 98
ガスケット
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 LA
130 A 140 821 17 98
ガスケット
ホイール・ハウス / 右スプリング・ストラット・コンソール 		001 LA
131 A 003 990 02 51
ねじ込み式ナット
固定用ツール 		NB
134 A 126 990 03 92
リベット

これに変更 A 123 990 05 92 		-
134 A 123 990 05 92
スプレッド・リベット
固定用ツール 		001
137 A 140 820 11 78
カバー
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 LA
137 A 140 820 20 78
カバー
ホイール・ハウス / 左スプリング・ストラット・コンソール 		001 RA
140 A 140 820 02 78
カバー
ホイール・ハウス / 右スプリング・ストラット・コンソール 		001 LA
140 A 140 820 08 78
カバー
ホイール・ハウス / 右スプリング・ストラット・コンソール 		001 RA
143 A 140 821 03 98
ガスケット 002
146 A 001 988 47 42
シール・キャップ
ケーブル・ダクト・カバー 		007
149 A 004 990 16 40
ウインドウ
ケーブル・ダクト・カバー 		007
152 A 007 988 22 78
クリップ
ケーブル・ダクト・カバー
TO 001 988 47 42 		007
155 N 007981 004263
鉄板ビス
固定用ツール 		002
155 N 914128 004300
鉄板ビス
固定用ツール 		014
156 A 001 988 66 78
クリップ
ケーブル・ダクト・カバー 		002
158 A 140 821 00 89
ダクト
ヒータ・ユニット 		001 LA
158 A 140 821 28 89
ダクト
ヒータ・ユニット 		001 RA
161 A 140 984 14 29
ボルト
固定用ツール 		001
164 A 003 990 02 51
ねじ込み式ナット
ケーブル・ダクト / 車体フロア 		004
167 N 007981 004258
鉄板ビス
ケーブル・ダクト / 車体フロア 		004
170 A 140 821 02 34
スプリング
ケーブル・ダクト / ボディ 		012
185 A 000 540 01 69
ケーブル・コネクタ
リヤ・ウインドウ・デフォッガ・プラス・ケーブル / 左 C ピラー 		001
188 N 914026 004101
ワッシャ付きボルト
ケーブル / ターミナル・ブロック 		001
197 N 304017 006034
6角ボルト
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで 		001
200 N 000137 006204
スプリングワッシャ
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで 		001
203 A 140 821 43 89
ダクト
左トランク・リッド・ヒンジ

ﾌｯﾄﾉｰﾄ解説
[918]
 NO.9051
 		001
203 A 140 821 44 89
ダクト
右トランク・リッド・ヒンジ

ﾌｯﾄﾉｰﾄ解説
[918]
 NO.9051
 		001
206 A 201 990 02 92
スプレッド・リベット
カバー 		002
