PASSENGER CAR,SEDAN
124.036 => 500 E / AMG 500 E 6.0 E 500 / E 60 AMG
M: 119974
GA: 722365, 722370

Schema

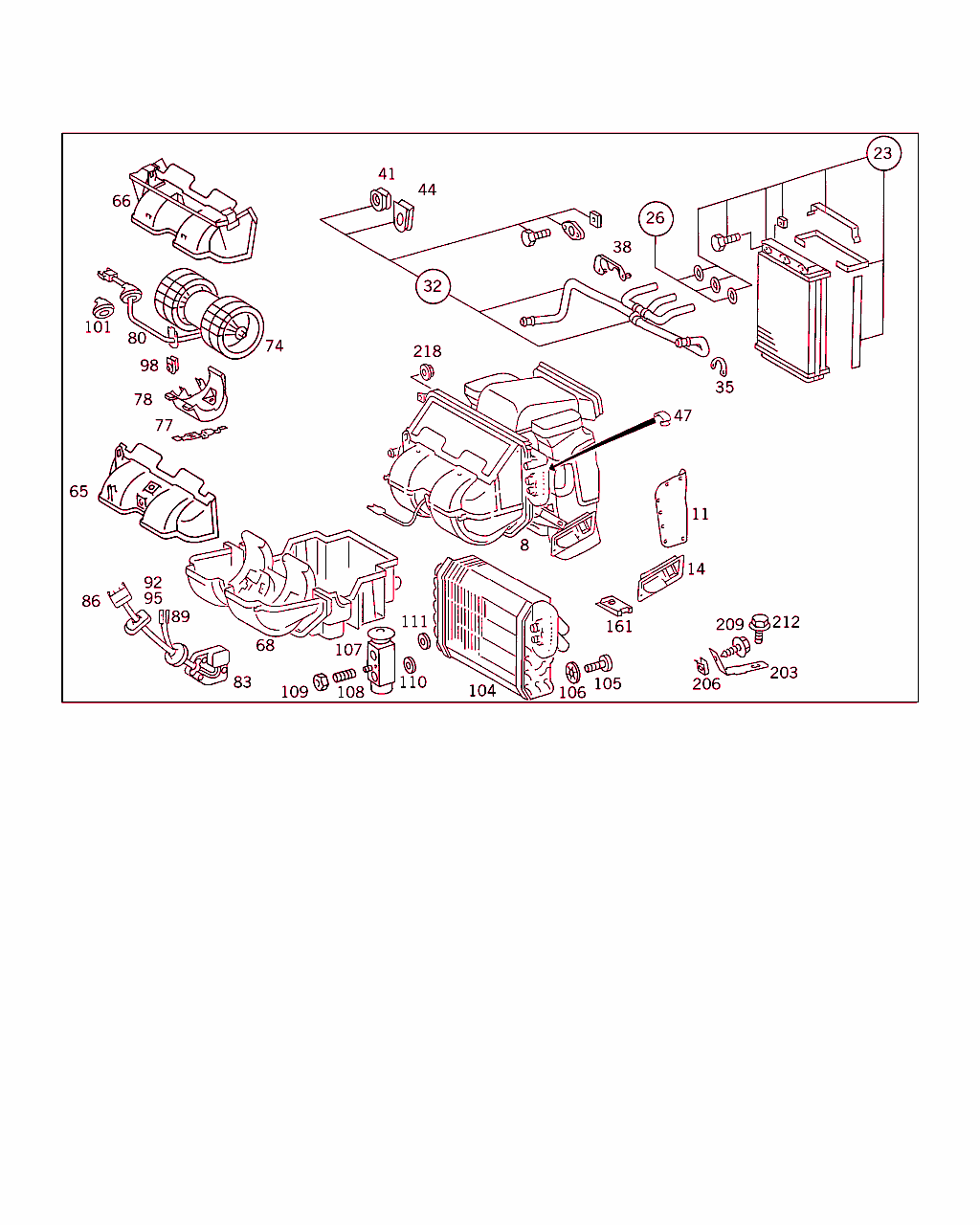

B83045000073.950517

[image]

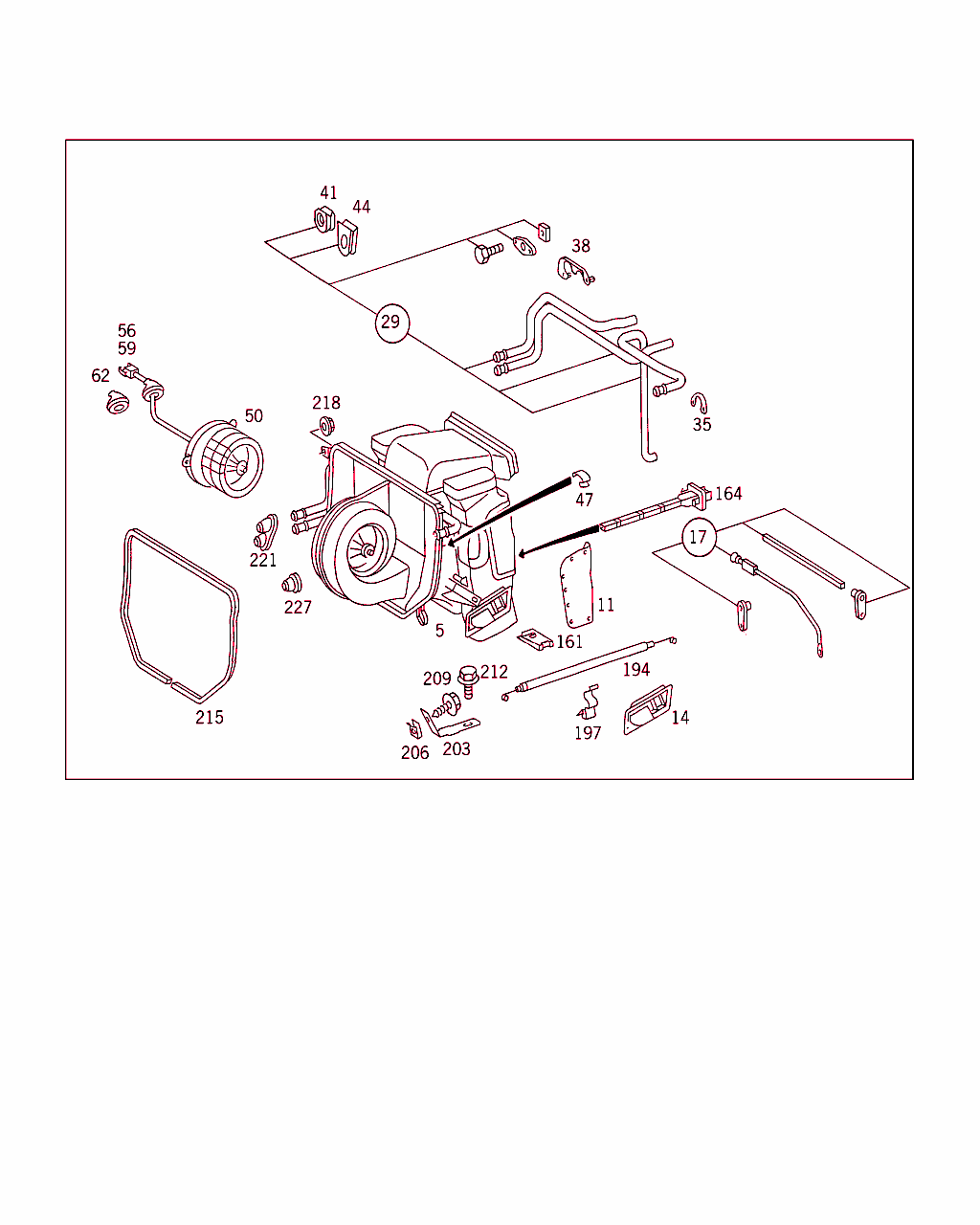

B83045000074.070508

[image]

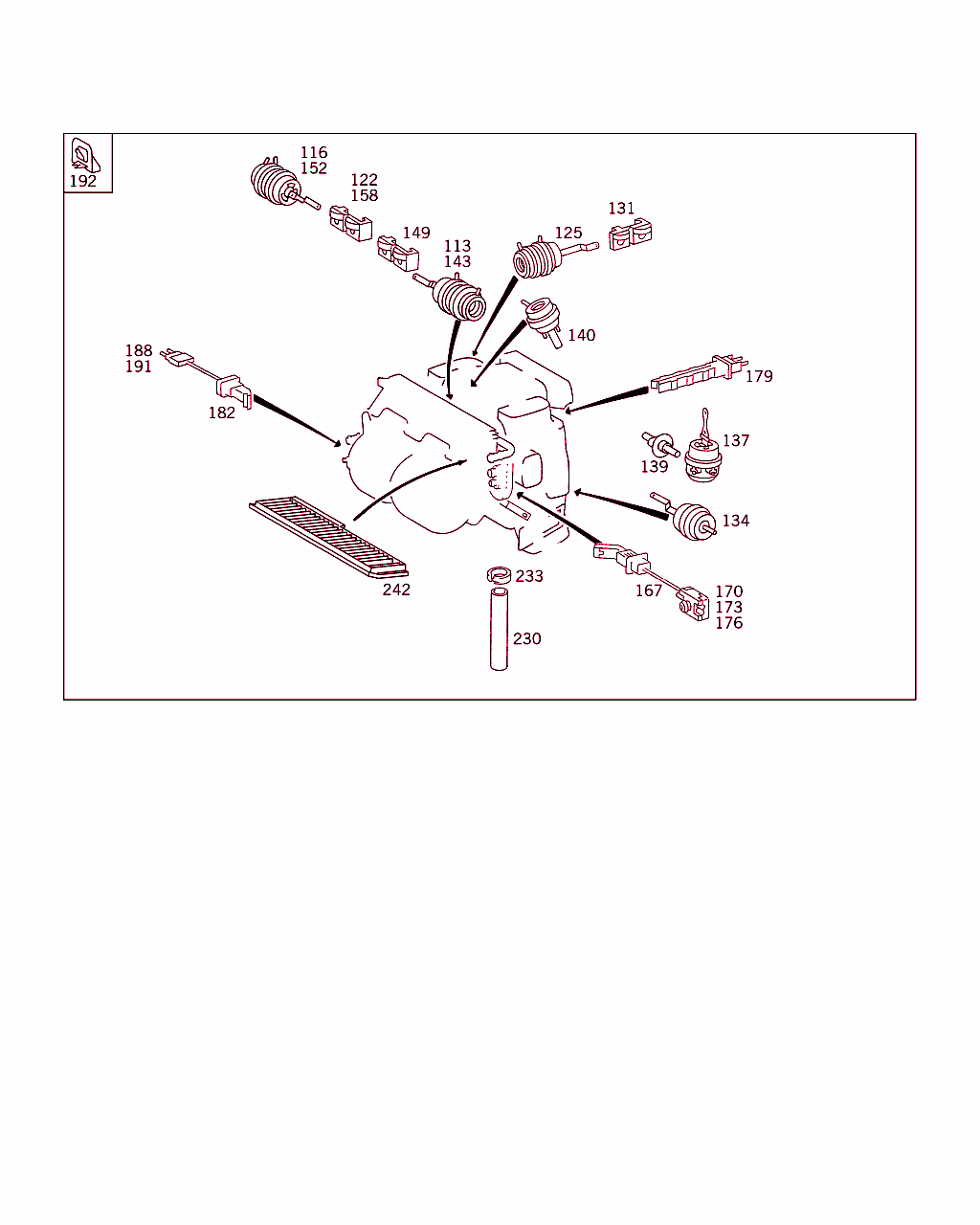

B83045000116.011031

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 830 51 62
エアコン・ユニット
センタ・ノズル・ブレンドなしテンプマチック

♦ 以下から選択できます A 124 830 53 62

ﾌｯﾄﾉｰﾄ解説
[038]
USED WITHOUT R134-A REFRIGERANT
[047]
ｼｬｼﾅﾝﾊﾞNo.以前: B 587248
ALSO INSTALLED IN B 603558
EXCEPT B 580808
 		001
8 A 124 830 53 62
ヒータ・ユニット
センタ・ノズル・ブレンドなしテンプマチック

♦ 以下から選択できます A 124 830 51 62

ﾌｯﾄﾉｰﾄ解説
[038]
USED WITHOUT R134-A REFRIGERANT
[047]
ｼｬｼﾅﾝﾊﾞNo.以前: B 587248
ALSO INSTALLED IN B 603558
EXCEPT B 580808
 		001
8 A 124 830 78 60
エアコン・ユニット
センタ・ノズル・ブレンド付きテンプマチック

♦ 以下から選択できます A 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
[048]
ｼｬｼﾅﾝﾊﾞNo.以降: B 587249
EXCEPT B 603558
ALSO INSTALLED IN B 580808
 		001
8 A 124 830 46 60
ヒータ・ユニット
センタ・ノズル・ブレンド付きテンプマチック

♦ 以下から選択できます A 124 830 78 60

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
[048]
ｼｬｼﾅﾝﾊﾞNo.以降: B 587249
EXCEPT B 603558
ALSO INSTALLED IN B 580808
 		001
8 A 124 830 78 60
エアコン・ユニット
ダスト・フィルタ付きテンプマチック

ﾌｯﾄﾉｰﾄ解説
[071]
USE BLOWER COVER OF REMOVED HEATER HOUSING OR ORDER AS WELL  (000 830 00 52)
 		001
8 A 124 830 83 62
ヒータ・ユニット
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
 		001
8 A 124 830 80 60
ヒータ・ユニット
オートマチック・クライメート・コントロール、ダスト・フィルタ付き

ﾌｯﾄﾉｰﾄ解説
[071]
USE BLOWER COVER OF REMOVED HEATER HOUSING OR ORDER AS WELL  (000 830 00 52)
 		001
11 A 124 835 00 09
カバー
左サイド・ダクト 		001
14 A 124 831 05 36
エア・ガイド・フィン
左 		001
14 A 124 831 06 36
エア・ガイド・フィン
右 		001
17 A 000 830 16 33
操作レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO VALEO

ﾌｯﾄﾉｰﾄ解説
[006]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
17 A 000 830 14 33
レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[006]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
17 A 000 830 21 33
TS レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
17 A 000 830 17 33
操作レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO SIEMENS

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
 		001
23 A 002 835 63 01
TS 熱交換器

ﾌｯﾄﾉｰﾄ解説
[006]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
23 A 002 835 64 01
TS 熱交換器

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
26 A 124 835 04 98
TS ガスケット 001
32 A 000 830 92 15
パイプ
熱交換器パイプ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[005]
ONLY USED WITH AUTOMATIC AIR CONDITIONER AND TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
32 A 000 830 92 15
パイプ
熱交換器パイプ
TO SIEMENS 		001
32 A 001 830 20 15
TS パイプ
熱交換器パイプ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
35 A 000 832 04 14
ホルダー
左
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
 		001
35 A 000 832 04 14
ホルダー
左
TO SIEMENS 		001
35 A 000 832 13 14
ホルダー
左
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
38 A 000 832 05 14
ホルダー
右
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
 		001
38 A 000 832 05 14
ホルダー
右
TO SIEMENS 		001
38 A 000 832 14 14
ホルダー
右
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
41 A 000 832 00 96
グロメット 001
44 A 000 832 01 96
グロメット 001
47 A 000 835 30 34
スプリング
ヒータ・ユニット
TO SIEMENS

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
 		026
47 A 201 835 01 34
クリップ
ヒータ・ユニット
TO BEHR,VALEO 		023
65 A 000 831 04 38
カバー
ブロワ・カバー

ﾌｯﾄﾉｰﾄ解説
[005]
ONLY USED WITH AUTOMATIC AIR CONDITIONER AND TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
66 A 000 830 01 52
カバー
ブロワ・カバー
TO 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
 		001
66 A 000 830 03 52
カバー
ブロワ・カバー
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
 		001
66 A 000 830 00 52
カバー
ブロワ・カバー
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
66 A 000 830 02 52
カバー
ブロワ・カバー
TO 124 830 69 60

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
68 A 000 830 94 03
ハウジング
下部
TO 124 830 31 60

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
68 A 000 830 93 03
ハウジング
下部
TO 124 830 53 62

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
68 A 000 830 97 03
ハウジング
下部
TO 124 830 67 62,124 830 78 60

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
 		001
68 A 001 830 00 03
ハウジング
下部
TO 124 830 70 62,124 830 80 60

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
68 A 000 830 94 03
ハウジング
下部
TO 124 830 51 62; 124 830 31 60

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
68 A 001 830 01 03
ハウジング
下部
TO 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: B 827453
 		001
68 A 001 830 02 03
ハウジング
下部
TO 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[067]
ｼｬｼﾅﾝﾊﾞNo.以降: B 827454
 		001
68 A 001 830 02 03
ハウジング
下部
TO 124 830 69 62 		001
68 A 000 830 95 03
ハウジング
下部
TO 124 830 83 62

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[007]
USED WITHOUT DUST FILTER
 		001
74 A 000 830 79 08
ブロワ
SIEMENS ハウジングにのみ適用
TO SIEMENS

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[010]
WITH VEHICLES PRODUCED BEFORE 3/93 WITH A SUBSEQUENTLY INSTALLED AIR CONDITIONER,IT MAY BE NECESSARY TO INSTALL BLOWER
A 124 820 13 08
 		001
74 A 000 830 79 08
ブロワ
SIEMENS ハウジングにのみ適用
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
74 A 124 820 13 08
ブロワ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[006]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
[008]
ONLY USED WITH DUST FILTER
 		001
74 A 000 830 82 08
ブロワ

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
74 A 124 820 06 08
ブロワ

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[008]
ONLY USED WITH DUST FILTER
 		001
77 A 000 835 29 34
スプリング 001
78 A 124 835 66 14
ホルダー
エンジン・ホルダ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
78 A 124 835 24 14
ホルダー
エンジン・ホルダ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
 		001
78 A 124 835 24 14
ホルダー
エンジン・ホルダ
TO SIEMENS 		001
80 A 003 820 08 15
ケーブル・ハーネス
ブロワ

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
 		001
83 A 124 820 27 10
ブロワ・レギュレータ

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
83 A 124 821 21 51
スイッチ
(ブロワ・コントローラ)

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[008]
ONLY USED WITH DUST FILTER
 		001
86 A 012 545 24 28
電動クラッチ 001
89 A 003 545 26 26
コンタクト・ソケット 001
92 A 000 546 04 45
絶縁スリーブ 001
95 A 000 546 83 40
ソケット・スリーブ 001
98 A 124 997 10 81
グロメット
ブロワ 		001
101 A 114 997 05 81
グロメット
ブロワ 		001
104 A 124 830 07 58
エバポレータ 001
105 N 007984 005012
ボルト 002
106 N 900050 005000
ロック・ワッシャ 002
107 A 140 830 04 84
バルブ
(エクスパンション・バルブ) 		001
108 N 000939 006003
ボルト 001
109 N 913012 006001
ナット
バルブに取り付けるパイプ 		001
110 A 140 997 07 45
Oリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
111 A 140 997 08 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
113 A 124 800 04 75
エレメント
メイン・?エア・フラップ操作、左

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
113 A 124 800 29 75
エレメント
メイン・?エア・フラップ操作、左

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[008]
ONLY USED WITH DUST FILTER
 		001
116 A 124 800 11 75
エレメント
メイン・?エア・フラップ操作、右

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[007]
USED WITHOUT DUST FILTER
 		001
116 A 124 800 30 75
エレメント
メイン・?エア・フラップ操作、右

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[008]
ONLY USED WITH DUST FILTER
 		001
122 A 005 988 89 78
クリップ 001
125 A 124 800 26 75
エレメント
デフロスタ・フラップ操作部

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
131 A 005 988 89 78
クリップ 001
134 A 124 800 09 75
エレメント
レッグ・ルーム・フラップ操作部

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
137 A 124 800 02 75
エレメント
シャットオフ・フラップ操作

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
137 A 124 800 02 75
エレメント
TEMPERING FLAP CONTROL

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[048]
ｼｬｼﾅﾝﾊﾞNo.以降: B 587249
EXCEPT B 603558
ALSO INSTALLED IN B 580808
 		001
139 A 000 805 00 03
アダプタ
ブレンド・フラップ・エレメント 		001
140 A 124 800 03 75
エレメント
冷風フラップ操作

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
140 A 124 800 03 75
エレメント
ダイバータ・フラップ・コントロール

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[048]
ｼｬｼﾅﾝﾊﾞNo.以降: B 587249
EXCEPT B 603558
ALSO INSTALLED IN B 580808
 		001
143 A 124 800 04 75
エレメント
メイン・?エア・フラップ操作、左

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[007]
USED WITHOUT DUST FILTER
 		001
143 A 124 800 29 75
エレメント
メイン・?エア・フラップ操作、左

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[008]
ONLY USED WITH DUST FILTER
 		001
149 A 005 988 89 78
クリップ 001
152 A 124 800 11 75
エレメント
メイン・?エア・フラップ操作、右

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[007]
USED WITHOUT DUST FILTER
 		001
152 A 124 800 30 75
エレメント
メイン・?エア・フラップ操作、右

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[008]
ONLY USED WITH DUST FILTER
 		001
158 A 005 988 89 78
クリップ 001
161 A 123 994 18 45
クリップ・ナット
ヒーター・ハウジングに、インストルメント・パネル用 		001
167 A 126 830 11 72
温度センサ
エバポレータ

ﾌｯﾄﾉｰﾄ解説
[005]
ONLY USED WITH AUTOMATIC AIR CONDITIONER AND TEMPMATIK
 		001
170 A 008 545 09 28
コネクタ・ハウジング
2 ピン 		001
173 A 008 545 10 28
クラッチ
TO 008 545 09 28 		001
176 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002
179 A 124 830 04 72
温度センサ
熱交換器

ﾌｯﾄﾉｰﾄ解説
[005]
ONLY USED WITH AUTOMATIC AIR CONDITIONER AND TEMPMATIK
 		002
182 A 201 830 01 72
温度センサ 001
188 A 012 545 04 28
電動クラッチ 001
191 A 013 545 79 28
プラグ・ピン 002
192 A 124 835 65 14
ホルダー
外気温センサ
TO 124 830 46 60 		001
203 A 124 835 01 14
ホルダー
ホルダ / ヒータ・ハウジング 		001
206 A 001 994 91 45
プラグイン・ナット
ホルダ / ヒータ・ハウジング 		001
209 N 914128 006300
鉄板ビス

これに変更 N 000000 000542 		-
209 N 000000 000542
鉄板ビス
ホルダ / ヒータ・ハウジング 		001
212 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
212 N 910105 006023
6角ボルト
トンネルのブラケット 		001
215 A 124 835 01 98
ウェザ・ストリップ
ヒータ・ハウジング / ファイア・ウォール
BEHR 		001
215 A 124 835 08 98
ウェザ・ストリップ
ヒータ・ハウジング / ファイア・ウォール
VALEO,SIEMENS 		001
218 N 913023 006001
ナット
ヒータ・ハウジング / ファイア・ウォール 		004
221 A 124 997 11 81
グロメット
リターン、熱交換器パイプ / ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[006]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
221 A 124 997 11 81
グロメット
リターン、熱交換器パイプ / ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
 		001
227 A 201 997 08 81
グロメット
フィード、ファイヤウォールを通る熱交換器パイプ 		001
230 A 140 830 01 96
ホース
ウォータ・ドレン 		002
233 A 126 995 00 46
クランピング・リング
ウォータ・ドレン・ホース 		002
242 A 124 830 01 18
TS ダスト・フィルタ 001
