PASSENGER CAR,SEDAN
124.036 => 500 E / AMG 500 E 6.0 E 500 / E 60 AMG
M: 119974
GA: 722365, 722370

Schema

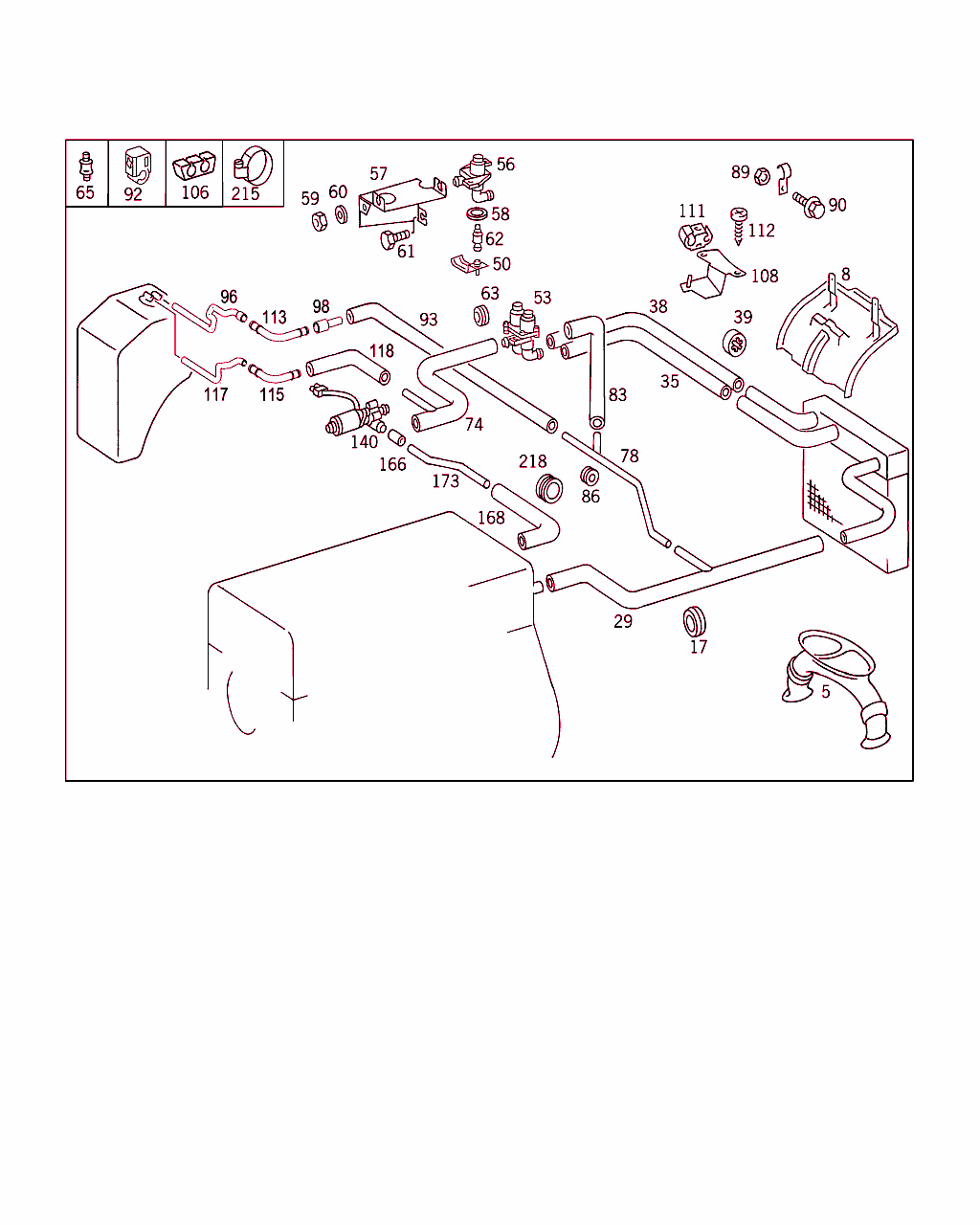

B83180000124.070830

[image]

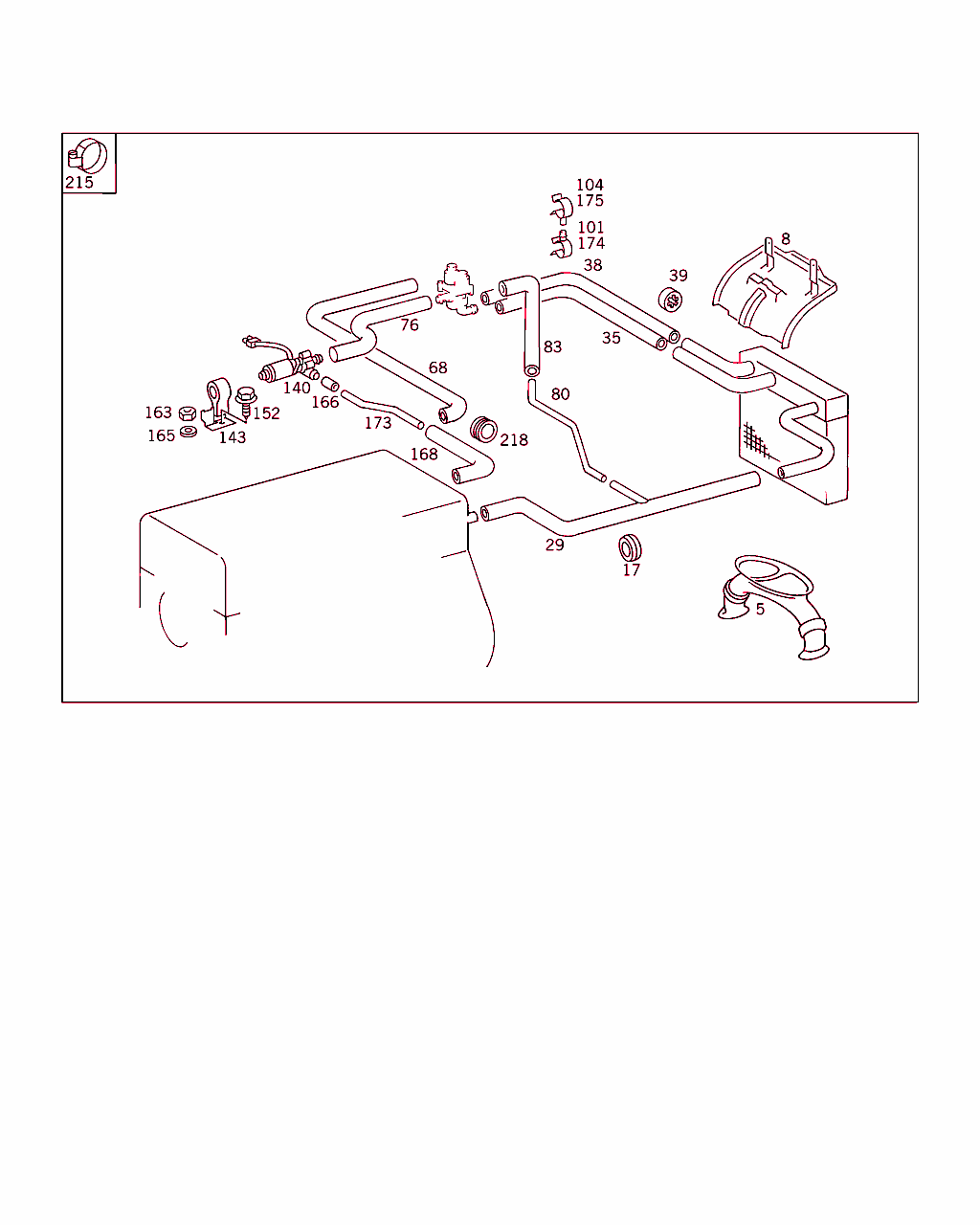

B83180000125.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 830 00 25
コネクティング・ピース
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン 		001
8 A 124 830 00 28
ウォータ・チャンネル
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[007]
USED WITHOUT DUST FILTER
[060]
ｼｬｼﾅﾝﾊﾞNo.以前: C 013141
[061]
ｼｬｼﾅﾝﾊﾞNo.以降: B 976852
 		001
17 A 126 997 15 81
グロメット 001
29 A 124 830 77 96
ホース
FROM ENGINE TO FEED LINE; USED WITHOUT HEATED WIPER SYSTEM

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
29 A 124 830 76 96
ホース
フューエル・フィード・ラインに至るエンジン

ﾌｯﾄﾉｰﾄ解説
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
29 A 124 830 74 96
ホース
フューエル・フィード・ラインに至るエンジン

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
35 A 124 832 67 93
ホース
右ヒータ・コアからウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		001
35 A 124 832 41 93
ホース
右ヒータ・コアからウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
38 A 124 832 42 93
ホース
右ヒータ・コアからウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
38 A 124 832 66 93
ホース
右ヒータ・コアからウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		001
38 A 124 832 87 93
ホース
右ヒータ・コアからウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		001
38 A 124 832 51 93
ホース
右ヒータ・コアからウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
39 A 123 328 89 81
ラバー・リング
TO 124 832 42 93; 124 832 51 93

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
50 A 124 832 02 14
ホルダー 001
53 A 000 830 65 84
バルブ
(ダブル・ウォータ・バルブ) 電磁式

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[045]
USED WITHOUT AUXILIARY HEATER
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
53 A 001 830 07 84
バルブ
(ダブル・ウォータ・バルブ) 電磁式

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[046]
ONLY USED WITH AUXILIARY HEATER
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
53 A 001 830 07 84
バルブ
(ダブル・ウォータ・バルブ) 電磁式

ﾌｯﾄﾉｰﾄ解説
[002]
ONLY USED WITH TEMPMATIK
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
56 A 001 830 20 84
バルブ
(ウォータ・バルブ) マグネット

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[045]
USED WITHOUT AUXILIARY HEATER
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
56 A 001 830 25 84
バルブ
(ウォータ・バルブ) マグネット

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[046]
ONLY USED WITH AUXILIARY HEATER
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
56 A 001 830 25 84
バルブ
(ウォータ・バルブ) マグネット

ﾌｯﾄﾉｰﾄ解説
[004]
ONLY USED WITH AUTOMATIC AIR CONDITIONER
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
57 A 124 832 19 14
ホルダー
ダブル・ウォータ・バルブ用、ファイヤウォール上

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
57 A 124 832 24 14
ホルダー
ダブル・ウォータ・バルブ用、ファイヤウォール上

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		001
58 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
58 A 201 987 02 41
ラバー・リング

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		002
59 N 000934 006007
ナット 002
60 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		002
60 N 000125 006449
ウインドウ 002
61 N 304017 006018
6角ボルト

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		002
62 A 124 987 03 40
バッファ
ホルダとダブル・ウォータ・バルブの間 		002
63 A 126 997 15 81
グロメット
ダブル・ウォータ・バルブからリターン・ ラインへ 		001
63 A 126 997 15 81
グロメット
左下ファイア・ウォールを通るフィード・ライン 		001
65 A 140 987 01 40
ラバー・バッファ
ダブル・ウォータ・バルブ用、ファイヤウォール上 		001
68 A 124 832 43 94
ホース
FROM DOUBLE WATER VALVE TO ENGINE; USED WITHOUT HEATED WIPER SYSTEM 		001
74 A 124 830 55 96
ホース
ダブル・ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前: B 655335
 		001
74 A 124 832 65 93
ホース
ダブル・ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
 		001
76 A 124 830 56 96
ホース
FROM DOUBLE WATER VALVE TO RECIRCULTG. PUMP; USED WITHOUT HEATED WIPER SYSTEM

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
76 A 124 832 88 93
ホース
FROM DOUBLE WATER VALVE TO RECIRCULTG. PUMP; USED WITHOUT HEATED WIPER SYSTEM

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		001
78 A 124 832 33 15
パイプ
フィード、ウインドウ・ウォッシャ液ヒータ

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
78 A 124 832 38 15
パイプ
フィード、ウインドウ・ウォッシャ液ヒータ

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
 		001
78 A 124 830 62 15
パイプ
フィード、ウインドウ・ウォッシャ液ヒータ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
80 A 124 832 51 15
パイプ
FEED LINE;NOT WITH HEATED WINDSCREEN WASHER SYSTEM

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
83 A 124 832 96 93
ホース
バイパス・ライン / ウォータ・バルブ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
86 A 116 466 12 82
ラバー・リング
TO 124 832 96 93

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		002
89 N 000934 006007
ナット
パイプ / ユニット・パーティション 		001
90 N 914126 006000
ボルト
パイプ / ユニット・パーティション 		001
92 A 124 476 03 40
クランプ
フューエル・フィード・ライン / ファイヤウォール 		001
93 A 124 832 40 93
ホース

これに変更 A 210 832 08 94 		-
93 A 210 832 08 94
ホース
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前: B 655335
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
93 A 124 832 68 93
ホース

これに変更 A 210 832 08 94 		-
93 A 210 832 08 94
ホース
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[064]
ｼｬｼﾅﾝﾊﾞNo.以前: C 096886
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
93 A 124 832 95 93
ホース

これに変更 A 437 553 38 82 		-
93 A 437 553 38 82
ホース
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以降: C 096887
 		001
96 A 124 832 62 93
ホース
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
96 A 124 832 85 93
ホース
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[063]
ｼｬｼﾅﾝﾊﾞNo.以降: C 040818
 		001
96 A 124 832 34 15
パイプ
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前: B 655335
 		001
98 A 202 832 34 94
ホース
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ
54 MM

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前: B 655335
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
101 A 123 995 02 65
クランピング・ブラケット
フューエル・フィード・ライン / リターン・ラインのウォータ・タンク

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
104 A 000 995 23 65
クランピング・ブラケット
フューエル・フィード・ライン / リターン・ラインのウォータ・タンク

ﾌｯﾄﾉｰﾄ解説
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
106 A 115 476 00 84
ラバー・タブ
リターン:デフォッガ付きウインドウ・ ウォッシャ用 		001
108 A 124 830 28 14
ホルダー
パイプ / スプリング・ストラット・ドーム

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
111 A 652 476 11 36
ホルダー
スプリング・ストラット・ドーム・ホルダ上、右

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
112 N 007981 004325
鉄板ビス
パイプ / スプリング・ストラット・ドーム

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		002
113 A 124 832 37 15
パイプ
フィード、ヒータ付きフロント・ウインドウ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
115 A 124 832 38 15
パイプ
リターン:デフォッガ付きウインドウ・ ウォッシャ用

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
 		001
117 A 124 832 32 15
パイプ
リターン:デフォッガ付きウインドウ・ ウォッシャ用

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前: B 655335
 		001
117 A 124 832 63 93
ホース
リターン:デフォッガ付きウインドウ・ ウォッシャ用

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降: B 655336
[062]
ｼｬｼﾅﾝﾊﾞNo.以前: C 040817
 		001
118 A 202 832 36 94
ホース
リターン:デフォッガ付きウインドウ・ ウォッシャ用
54 MM

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前: B 655335
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
140 A 001 835 13 64
循環ポンプ 001
143 A 124 830 22 14
ホルダー
循環ポンプ 		001
152 N 914128 006300
鉄板ビス

これに変更 N 000000 000542 		-
152 N 000000 000542
鉄板ビス
ホルダと循環ポンプ /フロント・サイド・メンバ 		001
163 N 000934 006007
ナット
ホルダおよびポンプ / モジュール・ボックス・ホルダ 		001
165 N 000125 006421
ウインドウ
ホルダおよびポンプ / モジュール・ボックス・ホルダ

これに変更 N 000125 006449 		001
165 N 000125 006449
ウインドウ
ホルダおよびポンプ / モジュール・ボックス・ホルダ 		001
168 A 124 830 54 96
ホース
循環ポンプからエンジンへ 		001
215 A 006 997 04 90
クランプ

これに変更 N 000000 000668 		-
215 N 000000 000668
クランプ
28-35 MM 		NB
215 N 916026 023001
クランプ
23-30 MM 		NB
215 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
215 N 000000 000667
クランプ
20-27 MM 		NB
215 A 005 997 01 90
ホース・クランプ
14-24 		NB
215 A 005 997 01 90
ホース・クランプ
14-24 		NB
218 A 126 997 15 81
グロメット
ダブル・ウォータ・バルブからリターン・ ラインへ 		001
