一覧

スポーツ・カー、ロードスター、モデル・イヤー 1990年車台番号 F 014287、例外: F 008712、F 012308スポーツ・カー、ロードスター、モデル・イヤー 1991年車台番号 F 014288、さらに以下にも取付け F 008712、F 012308車台番号 F 037362 以前、例外: F 035714、F 035922スポーツ・カー、ロードスター、モデル・イヤー 1992車台番号 F 037363、さらに以下にも取付け F 035714、F 035922
129.066 => 500 SL JAPAN
M: 119960
GA: 722353

Schema

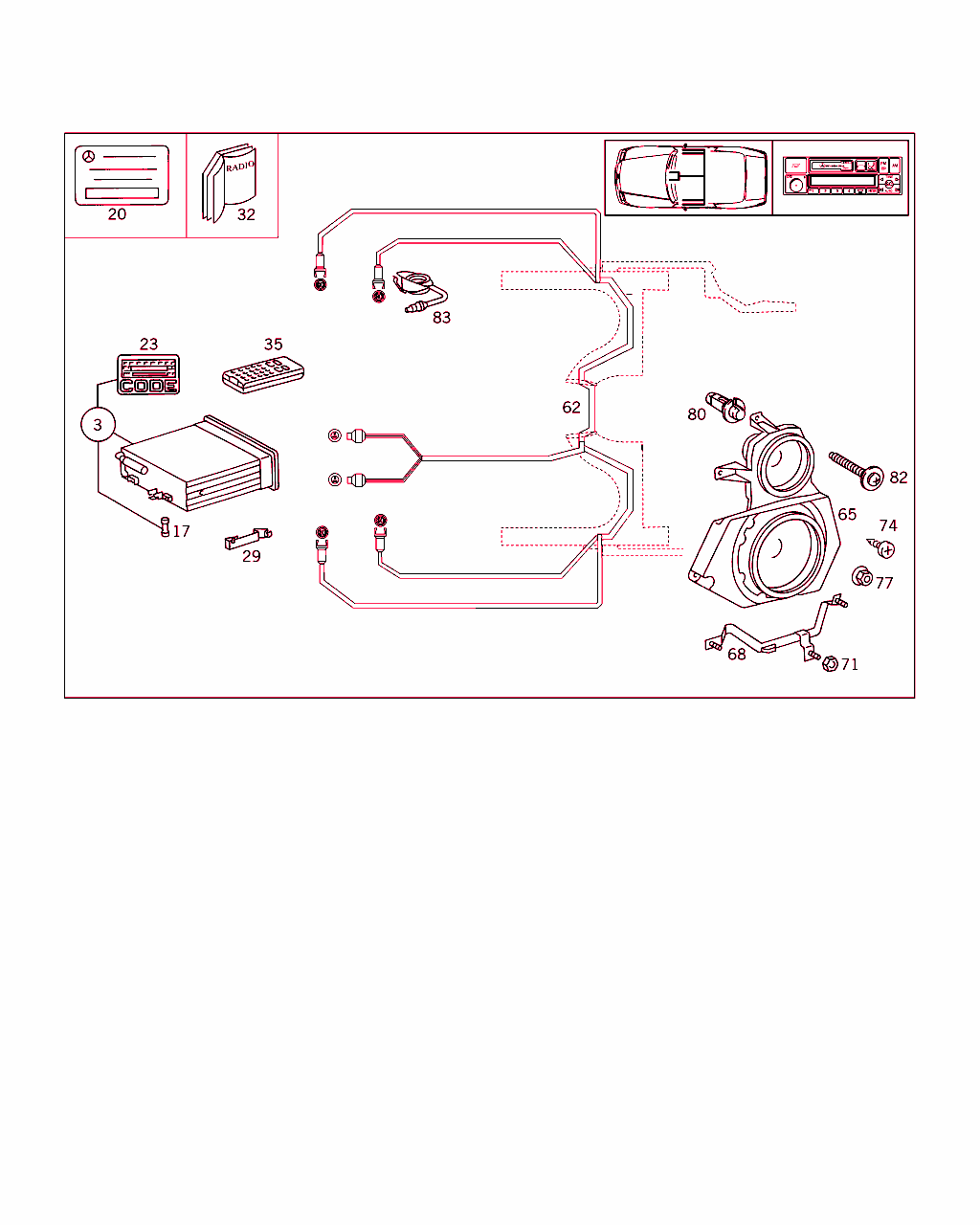

B82315000051.040513

[image]

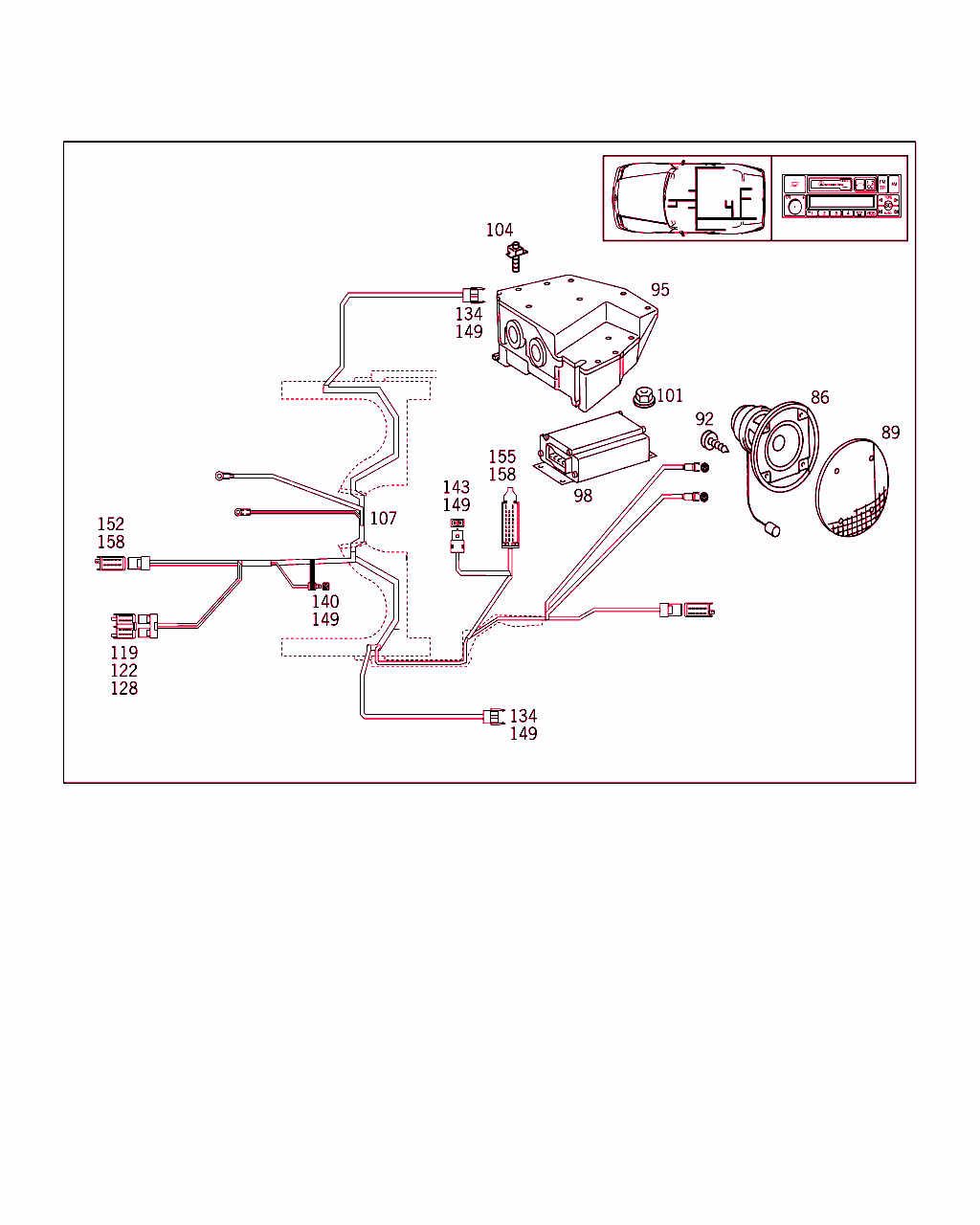

B82315000050.030310

[image]

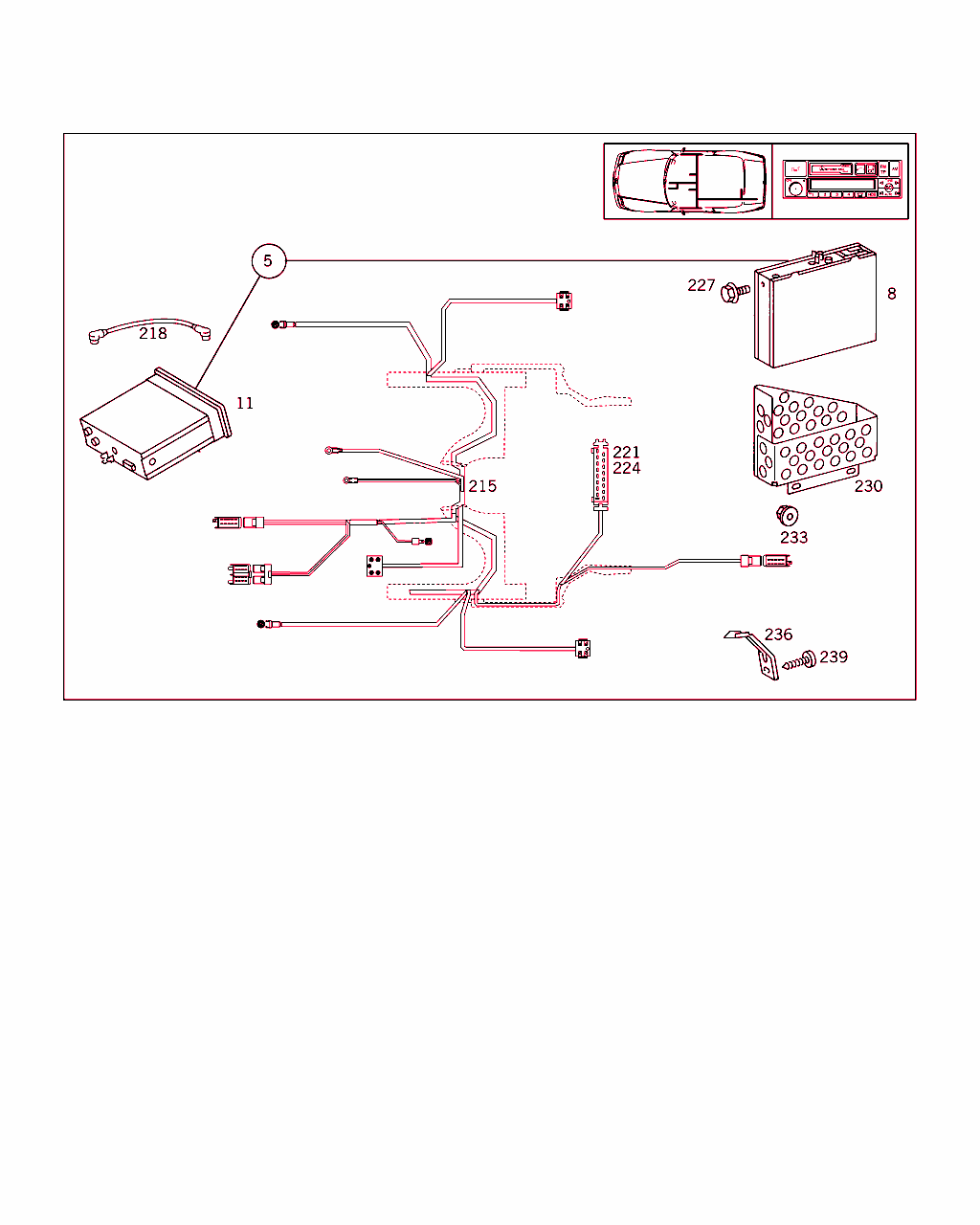

B82315000011.961127

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
3 A 002 820 45 86
ラジオ
MEXICO CS

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		001
5 A 140 820 05 86
供給範囲、ラジオ
MEXICO 2000

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
8 A 002 820 13 89
アンプ
TO 140 820 05 86

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
11 A 002 820 98 86
ラジオ
TO 140 820 05 86

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
17 N 072581 000302
ヒューズ・エレメント
C 5

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
20 B6 6 82 2501
製品カード
ラジオ用コード・カード

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		002
23 A 000 817 87 21
表示ラベル
コード

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
29 A 129 827 01 34
スプリング
左ラジオ・マウント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
29 A 129 827 02 34
スプリング
右ラジオ・マウント

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
32 A 210 584 04 82
取扱説明書
英語
EXQUISIT / SPEZIAL

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 140422
コード 806 以外
その他 F 140421 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
35 A 000 820 61 26
リモート・コントロール
TO 002 820 45 86

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		001
35 A 000 820 64 26
リモート・コントロール
TO 140 820 05 86

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
62 A 129 820 08 15
ライン
スピーカ

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		001
65 A 129 820 01 02
スピーカ
左運転席ドア
B6 6 82 8925

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以前: F 051880
 		001
65 A 129 820 07 02
スピーカ
左運転席ドア
B6 6 82 8360

ﾌｯﾄﾉｰﾄ解説
[029]
ｼｬｼﾅﾝﾊﾞNo.以降: F 051881
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
65 A 129 820 02 02
スピーカ
右運転席ドア
B6 6 82 8926

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以前: F 051880
 		001
65 A 129 820 08 02
スピーカ
右運転席ドア
B6 6 82 8364

ﾌｯﾄﾉｰﾄ解説
[029]
ｼｬｼﾅﾝﾊﾞNo.以降: F 051881
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
68 A 129 820 09 14
ホルダー
運転席ドア (左) スピーカ

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以前: F 051880
 		001
68 A 129 820 17 14
ホルダー
運転席ドア (左) スピーカ

ﾌｯﾄﾉｰﾄ解説
[029]
ｼｬｼﾅﾝﾊﾞNo.以降: F 051881
[115]
ｼｬｼﾅﾝﾊﾞNo.以前: F 110984
 		001
68 A 129 820 10 14
ホルダー
運転席ドア (右) スピーカ

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以前: F 051880
 		001
68 A 129 820 18 14
ホルダー
運転席ドア (右) スピーカ

ﾌｯﾄﾉｰﾄ解説
[029]
ｼｬｼﾅﾝﾊﾞNo.以降: F 051881
[115]
ｼｬｼﾅﾝﾊﾞNo.以前: F 110984
 		001
71 N 000934 005004
ナット
ドアのブラケット

ﾌｯﾄﾉｰﾄ解説
[115]
ｼｬｼﾅﾝﾊﾞNo.以前: F 110984
 		006
74 N 914127 004208
鉄板ビス

これに変更 N 000000 000453 		-
74 N 000000 000453
鉄板ビス
ブラケットに取り付けるスピーカ

ﾌｯﾄﾉｰﾄ解説
[115]
ｼｬｼﾅﾝﾊﾞNo.以前: F 110984
 		004
77 A 126 990 03 51
ナット
ブラケットに取り付けるスピーカ

ﾌｯﾄﾉｰﾄ解説
[115]
ｼｬｼﾅﾝﾊﾞNo.以前: F 110984
 		006
83 B6 6 82 8924
フロント・スピーカ
左および右

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年終了以前　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -810
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
 		002
215 A 129 820 18 15
ライン
ラジオからアンプおよびスピーカまで

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[089]
ｼｬｼﾅﾝﾊﾞNo.以前: F 079708
 		001
215 A 129 543 52 08
ケーブル・ハーネス
ラジオからアンプおよびスピーカまで

ﾌｯﾄﾉｰﾄ解説
[090]
ｼｬｼﾅﾝﾊﾞNo.以降: F 079709
[095]
ｼｬｼﾅﾝﾊﾞNo.以前: F 087500
 		001
218 A 126 820 30 04
電気ケーブル
接続ケーブル

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
221 A 013 545 32 28
ハウジング
サウンド・システム 		001
224 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
227 N 914007 006012
ワッシャ付きボルト

これに変更 N 304017 006018
• +001 N 006902 006102 		-
227 N 304017 006018
6角ボルト
ブラケットに取り付けるアンプ

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
230 A 129 820 07 14
ホルダー
アンプ・アンテナ

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
233 N 913011 006000
ナット
ブラケット固定用ツール

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		002
236 A 129 821 08 14
ホルダー
ブラケット / ピラー

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
239 N 007976 004205
鉄板ビス
ブラケット / ピラー

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
[831]
モデル・イヤー 1993 年終了以前　　　　
 		001
