スポーツ・カー、ロードスター、モデル・イヤー 1990年車台番号 F 014287、例外: F 008712、F 012308スポーツ・カー、ロードスター、モデル・イヤー 1991年車台番号 F 014288、さらに以下にも取付け F 008712、F 012308車台番号 F 037362 以前、例外: F 035714、F 035922スポーツ・カー、ロードスター、モデル・イヤー 1992車台番号 F 037363、さらに以下にも取付け F 035714、F 035922
129.066 => 500 SL JAPAN
M: 119960
GA: 722353

Schema

B91210000001.940906

[image]

B91210000002.940906

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ

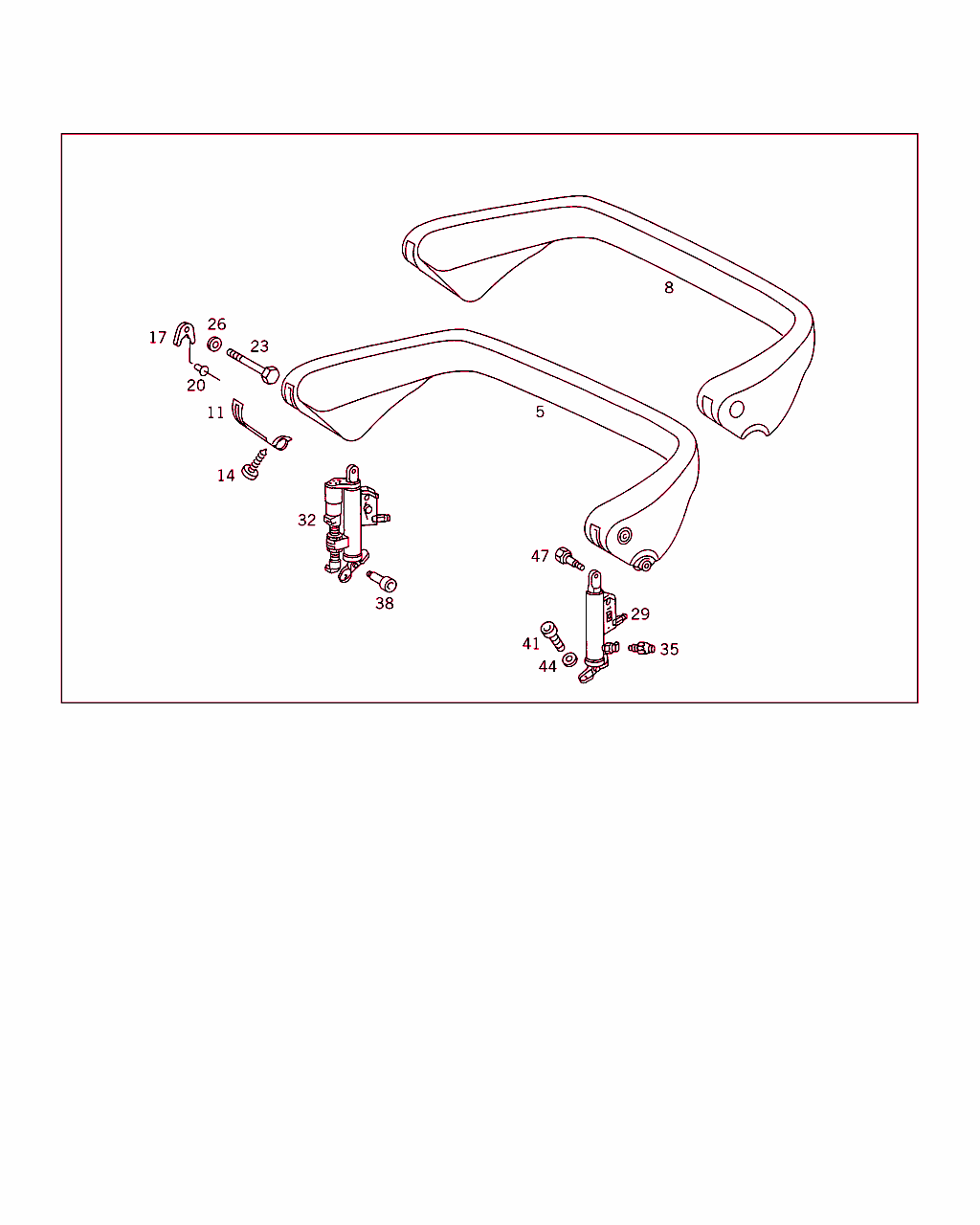

5 A 129 860 00 32
ブラケット
布製および皮製の場合

ﾌｯﾄﾉｰﾄ解説
[811]
モデル・イヤー 1991 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[912]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[913]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[914]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8E76  I NO.8E75  I NO.6B51  I NO.3B31  I NO.7C15  I
 XX 9086  I XX 5097  I XX 8477  I XX 8476  I XX 8475  I XX 6151  I XX 3131  I XX 7215  I
          I          I          I          I          I          I          I          I
[915]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[917]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8F21  I NO.8F29  I NO.6B51  I NO.3B31  I NO.7C15  I
          I          I          I          I          I          I          I          I
[918]
 NO.9007  I NO.5073  I NO.8313  I NO.8F17  I NO.8F31  I NO.6124  I NO.3114  I NO.7098  I
          I          I          I          I          I          I          I          I
 		001
5 A 129 860 00 32
ブラケット
布製および皮製の場合

ﾌｯﾄﾉｰﾄ解説
[820]
モデル・イヤー 1992 年以降　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[912]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[913]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[914]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8E76  I NO.8E75  I NO.6B51  I NO.3B31  I NO.7C15  I
 XX 9086  I XX 5097  I XX 8477  I XX 8476  I XX 8475  I XX 6151  I XX 3131  I XX 7215  I
          I          I          I          I          I          I          I          I
[915]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[917]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8F21  I NO.8F29  I NO.6B51  I NO.3B31  I NO.7C15  I
          I          I          I          I          I          I          I          I
[918]
 NO.9007  I NO.5073  I NO.8313  I NO.8F17  I NO.8F31  I NO.6124  I NO.3114  I NO.7098  I
          I          I          I          I          I          I          I          I
 		001
5 A 129 860 07 32
ブラケット
「EXCLUSIV」レザーの場合

ﾌｯﾄﾉｰﾄ解説
[930]
=======================================================================================I
コードおよび色番号:                                                     I
    571   I    ...   I    ...   I    ...   I    575   I    ...   I    ...   I    578   I
----------I----------I----------I----------I----------I----------I----------I----------I
[931]
 NO.9A84  I .......  I .......  I .......  I NO.8F33  I .......  I .......  I NO.7C12  I
          I          I          I          I          I          I          I          I
=======================================================================================I

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
8 A 129 860 00 89
カバー
布製および皮製の場合

ﾌｯﾄﾉｰﾄ解説
[811]
モデル・イヤー 1991 年の終了以前

ﾌｯﾄﾉｰﾄ解説
[912]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[913]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[914]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8E76  I NO.8E75  I NO.6B51  I NO.3B31  I NO.7C15  I
 XX 9086  I XX 5097  I XX 8477  I XX 8476  I XX 8475  I XX 6151  I XX 3131  I XX 7215  I
          I          I          I          I          I          I          I          I
[915]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[917]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8F21  I NO.8F29  I NO.6B51  I NO.3B31  I NO.7C15  I
          I          I          I          I          I          I          I          I
[918]
 NO.9007  I NO.5073  I NO.8313  I NO.8F17  I NO.8F31  I NO.6124  I NO.3114  I NO.7098  I
          I          I          I          I          I          I          I          I
 		001
8 A 129 860 00 89
カバー
布製および皮製の場合

ﾌｯﾄﾉｰﾄ解説
[820]
モデル・イヤー 1992 年以降　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[912]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[913]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[914]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8E76  I NO.8E75  I NO.6B51  I NO.3B31  I NO.7C15  I
 XX 9086  I XX 5097  I XX 8477  I XX 8476  I XX 8475  I XX 6151  I XX 3131  I XX 7215  I
          I          I          I          I          I          I          I          I
[915]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I
          I          I          I          I          I          I          I          I
[916]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
          I          I          I          I          I          I          I          I
[917]
 NO.9A86  I NO.5A97  I NO.8E77  I NO.8F21  I NO.8F29  I NO.6B51  I NO.3B31  I NO.7C15  I
          I          I          I          I          I          I          I          I
[918]
 NO.9007  I NO.5073  I NO.8313  I NO.8F17  I NO.8F31  I NO.6124  I NO.3114  I NO.7098  I
          I          I          I          I          I          I          I          I
 		001
8 A 129 860 01 89
カバー
「EXCLUSIV」レザーの場合

ﾌｯﾄﾉｰﾄ解説
[930]
=======================================================================================I
コードおよび色番号:                                                     I
    571   I    ...   I    ...   I    ...   I    575   I    ...   I    ...   I    578   I
----------I----------I----------I----------I----------I----------I----------I----------I
[931]
 NO.9A84  I .......  I .......  I .......  I NO.8F33  I .......  I .......  I NO.7C12  I
          I          I          I          I          I          I          I          I
=======================================================================================I

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
11 A 129 868 11 39
カバー
左 		001
11 A 129 868 12 39
カバー
右 		001
14 N 007981 004245
鉄板ビス

これに変更 N 007981 004339 		-
14 N 007981 004339
鉄板ビス

これに変更 N 000000 000459 		-
14 N 000000 000459
鉄板ビス
カバー 		002
17 A 129 868 00 11
プレート 002
20 N 910003 004123
リベット
プレート / ピラー 		002
23 N 000931 012179
ボルト
ロール・バー 		002
26 A 136 224 04 66
スペーサ・ワッシャ
ロール・バー 		002
29 A 129 860 03 35
サポート
左

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以前: F 102360
 		001
29 A 129 860 03 35
サポート

これに変更 A 129 860 07 35
• +001 A 129 860 08 35

ﾌｯﾄﾉｰﾄ解説
[037]
ｼｬｼﾅﾝﾊﾞNo.以降: F 102361
[038]
ｼｬｼﾅﾝﾊﾞNo.以前: F 168816
 		-
29 A 129 860 07 35
サポート
左

ﾌｯﾄﾉｰﾄ解説
[039]
ｼｬｼﾅﾝﾊﾞNo.以降: F 168817
 		001
32 A 129 860 04 35
サポート
右

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以前: F 102360
 		001
32 A 129 860 04 35
サポート

これに変更 A 129 860 08 35
• +001 A 129 860 07 35

ﾌｯﾄﾉｰﾄ解説
[037]
ｼｬｼﾅﾝﾊﾞNo.以降: F 102361
[038]
ｼｬｼﾅﾝﾊﾞNo.以前: F 168816
 		-
32 A 129 860 08 35
サポート
右

ﾌｯﾄﾉｰﾄ解説
[039]
ｼｬｼﾅﾝﾊﾞNo.以降: F 168817
 		001
35 A 129 800 12 72
シリンダ

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以前: F 168816
 		002
38 A 129 984 00 32
ボルト

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以前: F 168816
 		002
41 N 000912 010001
シリンダ・ボルト
サイド・メンバのコンソール 		004
44 N 000125 010518
ウインドウ

これに変更 N 000125 010532 		-
44 N 000125 010532
ウインドウ
サイド・メンバのコンソール 		004
47 A 129 990 03 04
ボルト

これに変更 A 129 990 06 04

ﾌｯﾄﾉｰﾄ解説
[011]
旧部品を使いきる、車台番号 F 005903 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
47 A 129 990 06 04
ボルト

これに変更 A 129 984 01 33

ﾌｯﾄﾉｰﾄ解説
[015]
旧部品を使いきる、車台番号 F 044571 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
47 A 129 984 01 33
ボルト
サポート / ロール・バー 		002

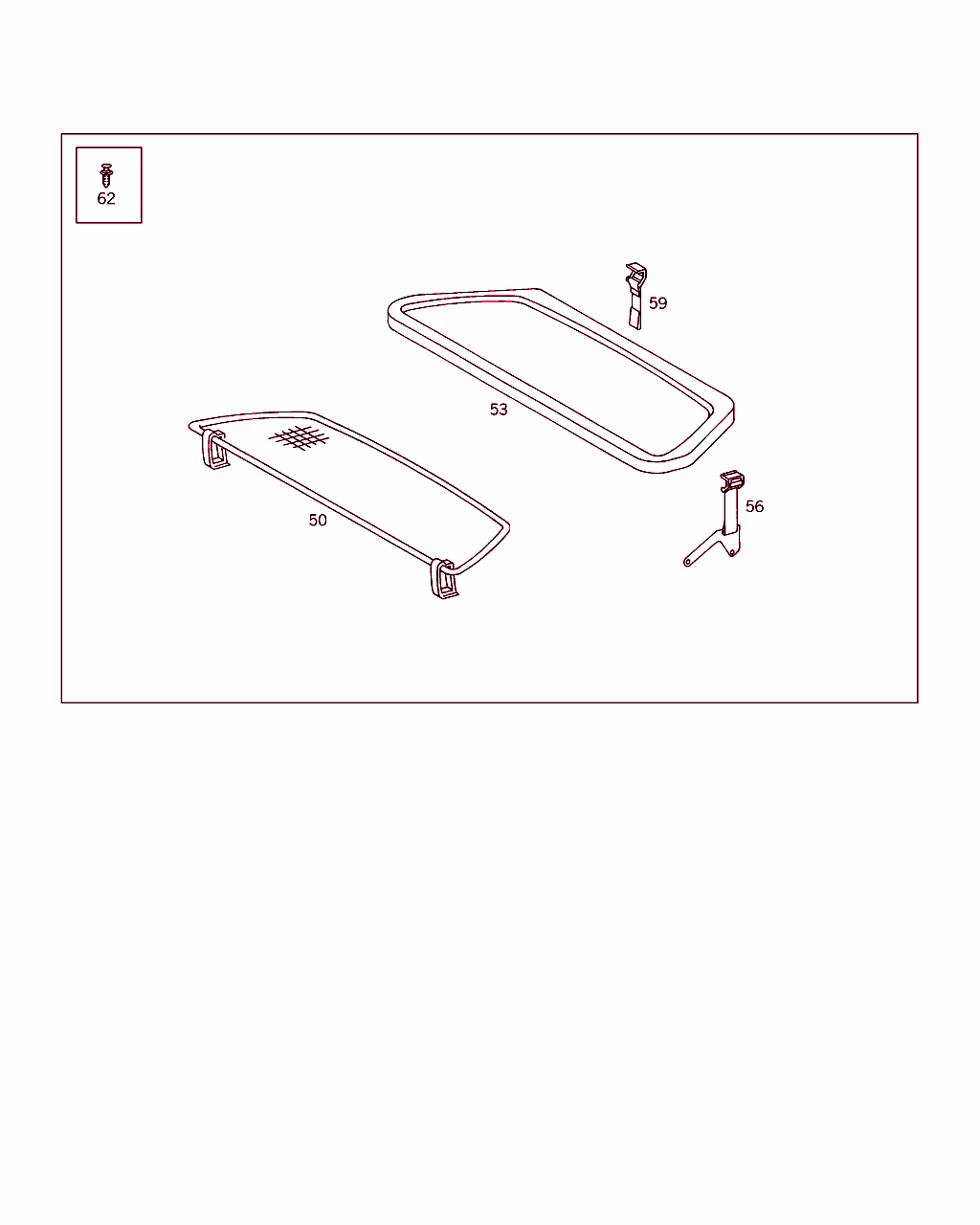

50 B6 7 81 1040
ブラケット

これに変更 Q B67811049 		-
50 B6 7 81 1049
ウインド・バイザ
ウインド・バイザ 		001
----- B6 7 81 1043
取付けキット
取付けキット 		001
53 A 129 860 06 60
リザーバ

これに変更 Q B67811042 		-
53 B6 7 81 1042
ウインド・バイザ・ケース
ウインド・バイザ・トランク 		001
56 A 129 860 01 10
ホルダ
左

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 155734
例外: コード 808
その他 F 155735 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
56 A 129 860 02 10
ホルダ
右

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 155734
例外: コード 808
その他 F 155735 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
59 A 129 860 00 10
ホルダ
中央

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 155734
例外: コード 808
その他 F 155735 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
62 A 126 990 01 92
リベット
中央

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 155734
例外: コード 808
その他 F 155735 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
