スポーツ・カー ロードスター、 モデル・イヤー 1986 年 車台番号 A 054557 以前、例外: A 053343スポーツ・カー ロードスター、 モデル・イヤー 1987年 車台番号 A 054558 以降、A 053343 を含む 車台番号 A 074005 以前、例外: A 071757、A 072585、A072895スポーツ・カー ロードスター、 モデル・イヤー 1988 年 車台番号 A 074006 以降、A 071757、A 072585、A 072895 を含む 車台番号 A 091913 以前、例外: A 089986、A 091080、A 091204スポーツ・カー ロードスター、 モデル・イヤー 1989年 車台番号 A 091914 以降、A 089986、A 091080、A 091204 を含む
107.048 => 560 SL JAPAN
M: 117967
GA: 722313
LG: 765707

Schema

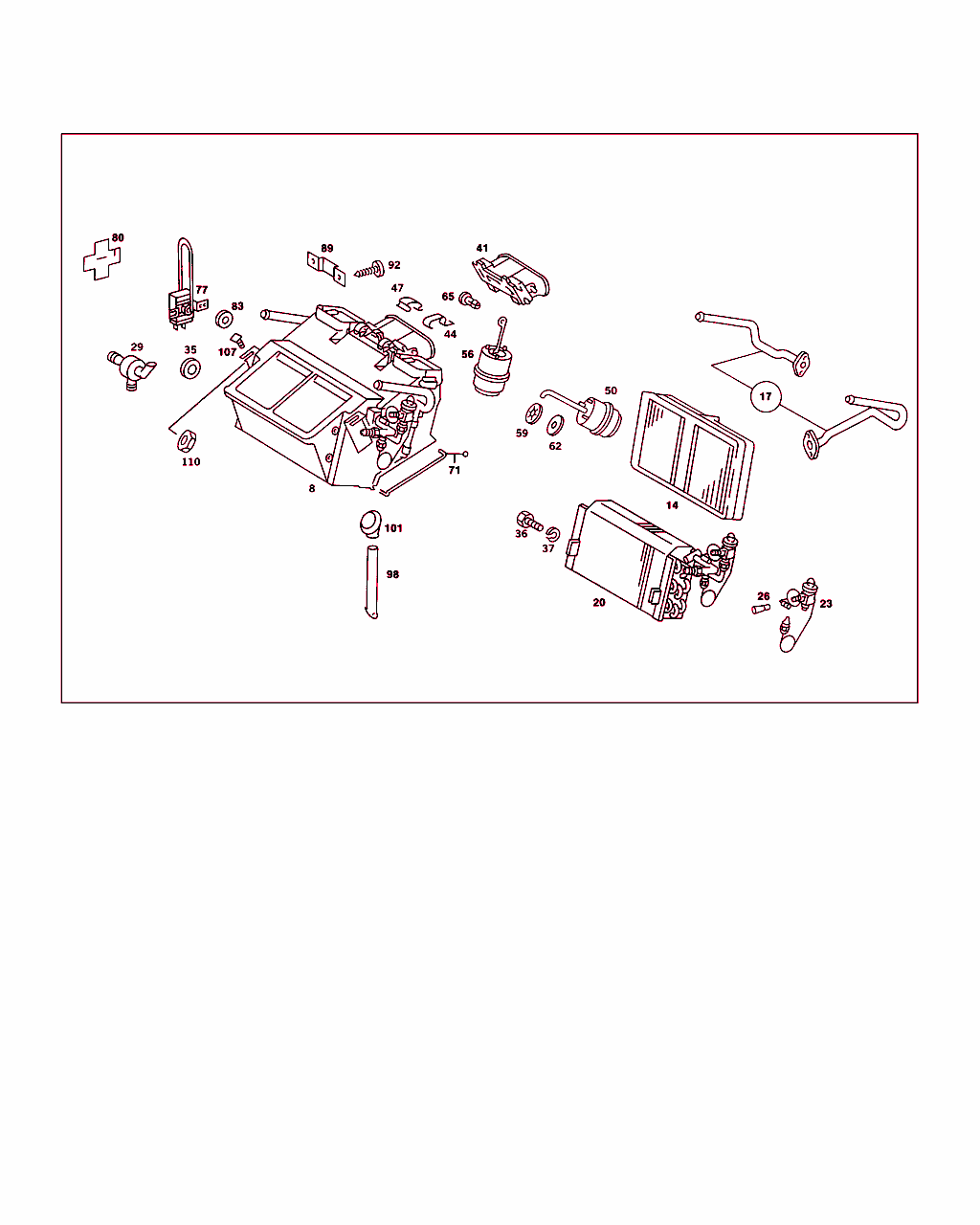

B83045000101.931012

[image]

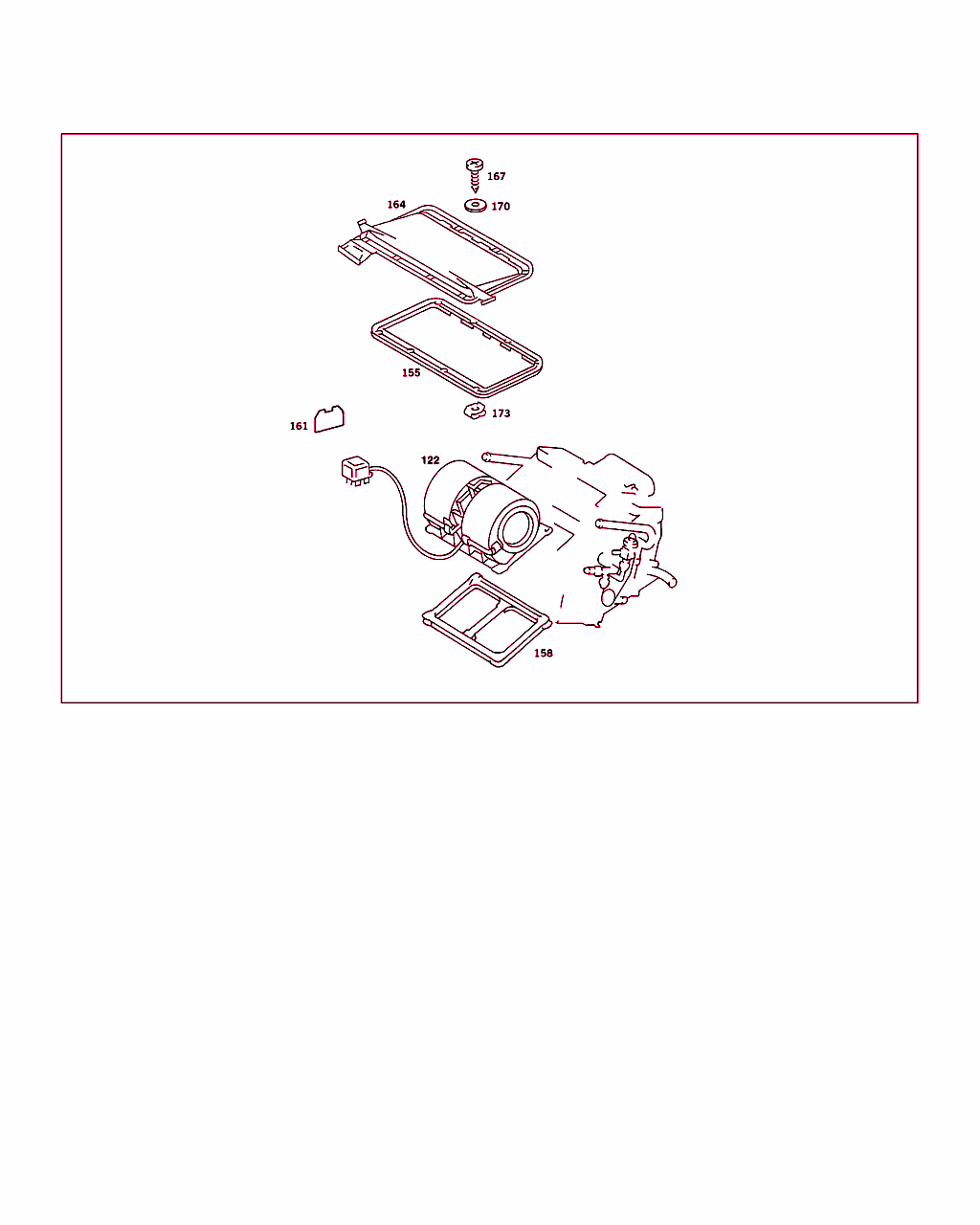

B83045000105.930129

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 107 830 23 62
ヒータ・ユニット 001
14 A 107 830 01 61
ヒータ

これに変更 A 002 835 33 01 		-
14 A 002 835 33 01
熱交換器 001
17 A 000 830 67 15
パイプ
熱交換器パイプ 		001
20 A 107 830 00 58
エバポレータ

これに変更 A 000 830 48 58 		-
20 A 000 830 48 58
エバポレータ 001
23 A 115 835 00 72
バルブ 001
26 A 108 835 02 47
フィルタ 001
29 A 116 805 00 77
ノズル 001
35 A 126 835 02 98
ガスケット 001
36 N 000933 005031
ボルト
エバポレータ / ヒータ・ハウジング 		002
37 N 000127 005204
スプリング・ワッシャ
エバポレータ / ヒータ・ハウジング 		002
41 A 107 830 05 25
コネクティング・ピース
外気 		001
44 A 000 835 13 34
スプリング NB
44 A 000 835 21 34
テンション・スプリング 005
47 A 000 835 07 34
スプリング 004
47 A 000 835 19 34
スプリング 002
50 A 107 800 26 75
エレメント
フレッシュ・エア・フラップ 		001
56 A 000 800 32 75
エレメント
デフロスタ・ノズル・フラップ 		001
59 A 000 994 96 45
クリップ 003
62 A 116 987 05 41
ラバー・リング 003
65 A 000 990 26 92
リベット 001
71 A 001 987 56 46
コンソール・シール

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
77 A 003 820 23 10
スイッチ

これに変更 A 003 820 24 10 		-
77 A 003 820 24 10
スイッチ
温度スイッチ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
80 A 126 821 00 76
ダンパ 001
83 A 000 987 13 41
ラバー・リング 002
89 A 107 835 04 14
ホルダー 001
92 N 007981 003214
鉄板ビス 002
98 A 116 835 01 97
ホース
ウォータ・ドレン 		002
101 A 107 997 02 81
グロメット
ウォータ・ドレン・ホース 		002
107 A 000 990 02 33
ボルト

これに変更 A 000 990 52 33 		-
107 A 000 990 52 33
ボルト
ヒータ・ハウジング / センタ・ピース 		002
110 N 000934 006000
ナット

これに変更 N 304032 006004 		-
110 N 304032 006004
ヘキサゴン・ナット
ヒータ・ハウジング / センタ・ピース 		002
122 A 107 830 03 08
ブロワ 001
155 A 107 835 00 23
ウエザ・ストリップ 001
158 A 107 835 01 23
ウエザ・ストリップ
ブロワ 		001
161 A 116 835 00 19
カバー 001
164 A 107 830 03 52
カバー
ブロワ・カバー 		001
167 N 007981 004219
鉄板ビス

これに変更 N 000000 000453 		-
167 N 000000 000453
鉄板ビス 008
170 N 009021 004108
ウインドウ

これに変更 N 009021 004207 		-
170 N 009021 004207
ウインドウ 008
173 A 000 994 56 45
クリップ 008
